Construcción de una guitarra electrica tipo Gibson CS 356

#1 por Raditz el 20/03/2014

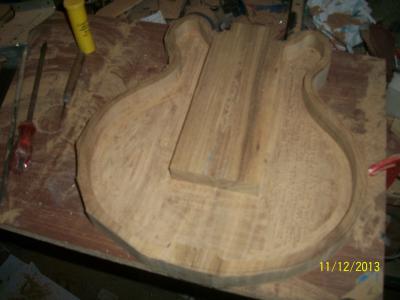

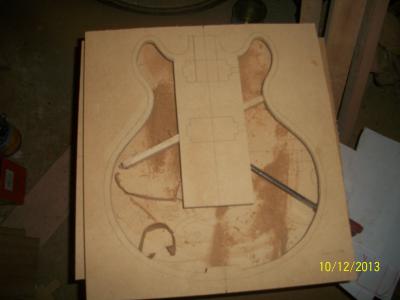

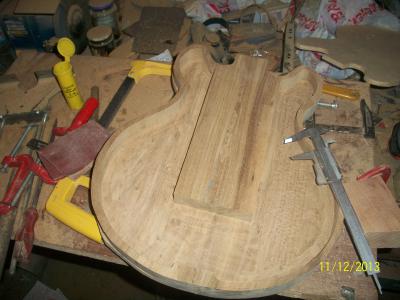

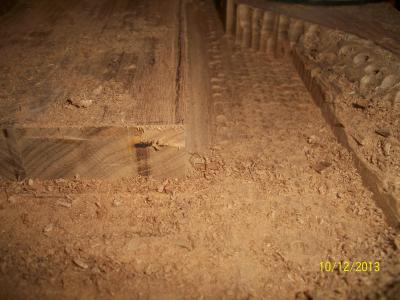

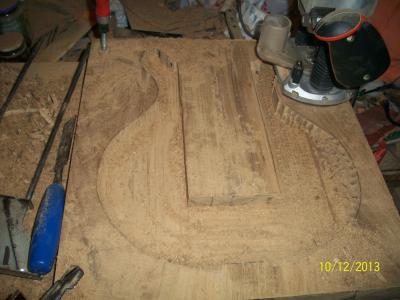

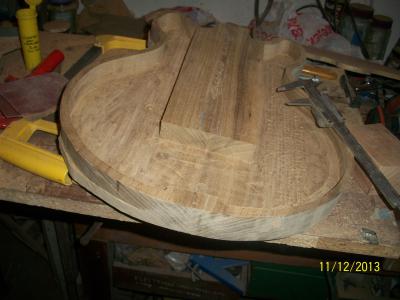

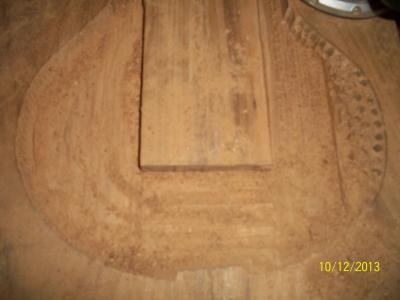

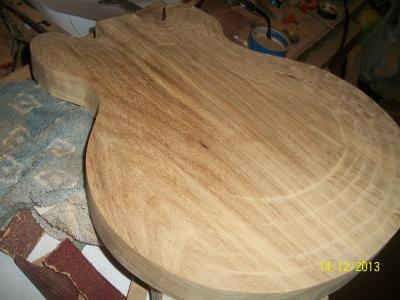

Hola a todos luego de una ausencia prolongada... vuelvo al ruedo.... tenia ganas cuando termine mi ultimo proyecto de hacer algo con líneas propias..pero entremedio me tope con una Epiphone ES 339 y me gusto, (además de su forma) el tamaño de la misma, traté de hallar planos de la misma pero no hubo suerte así que me decidí a hacer la más parecida que encontré.... y halle un plano de cs 356 que es de dimensiones similares pero completamente distinta en cuanto a su construcción. antes que nada. El plano y los bloques encolados de Peteribí. luego comencé el ahuecado de la caja y cortado, emparejando con la fresa recta con copiador invertido con una plantilla previamente cortada en Fibrofácil. Cuando estaba fresando los bordes externos de la caja se me movió la plantilla por lo cual en una parte quedo más delgada la parte de los aros. También tuve que realizar un ajjuste a los plano ya que no me daba la altura de la madera para ahuecar 2.5cm y dejar 1.7cm para el fondo, por lo tanto el hueco lo hice a 2.5cm para no resentir la resonancia, pero resigne un poco el arch del fondo..el cual tiene un desnivel de 5mm y no 7mm como indica el plano.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
3
#2 por Raditz el 20/03/2014

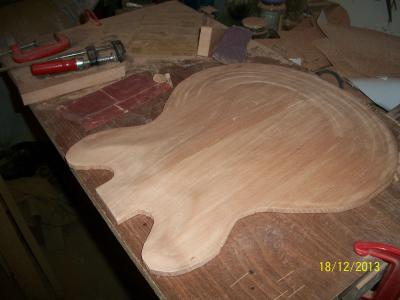

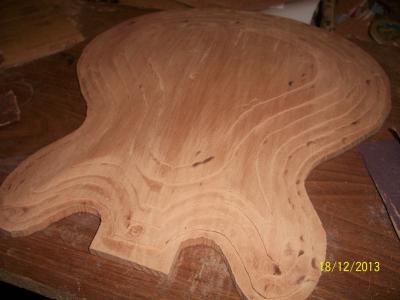

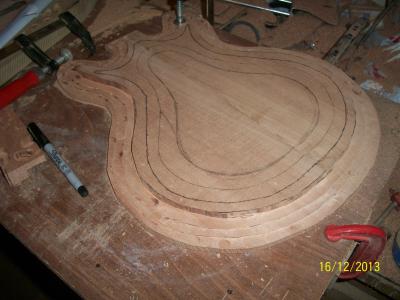

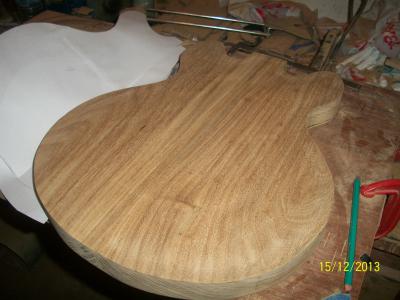

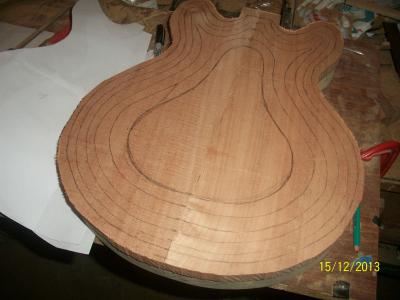

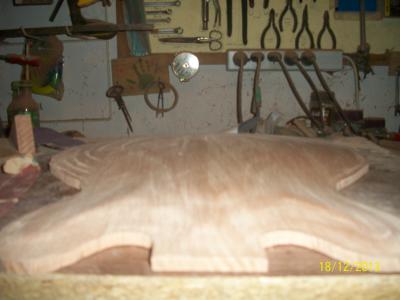

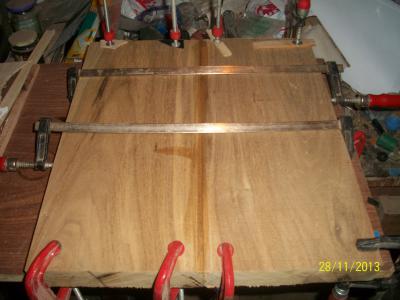

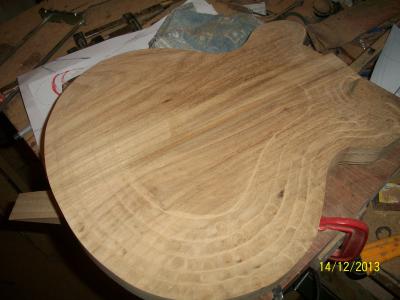

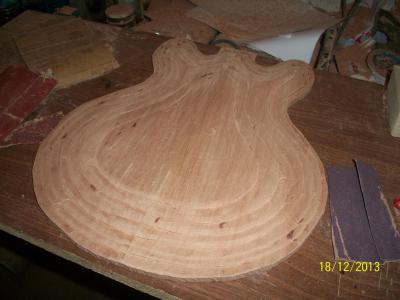

Luego al tener 2mm menos para el fondo.... redefiní las curvas de nivel para el mismo....relegando esos 2mm.. por lo cual el fondo quedó menos "bombé". Paralelo al encolado del fondo encolé la tapa, par lo cual utilicé una madera que me vendieron como "cedro africano" es bastante parecido al cedro boliviano en su textura pero su olor no es el mismo.... además es de grano ligeramente más fino. Hechas la curvas de nivel con la fresa (y paciencia) y luego lija (y más paciencia) pase a calcar los modelos de las curvas de nivel en la tapa y luego a rebajar con el ruter. Nuevamente fresa (y paciencia) lija (y paciencia)
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
2

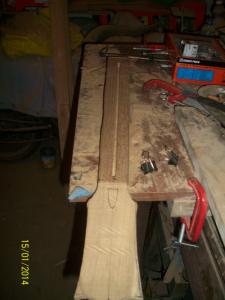

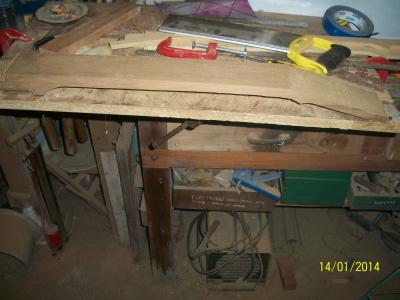

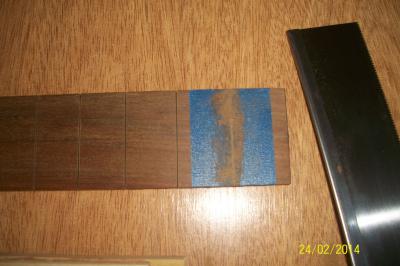

#3 por Raditz el 20/03/2014

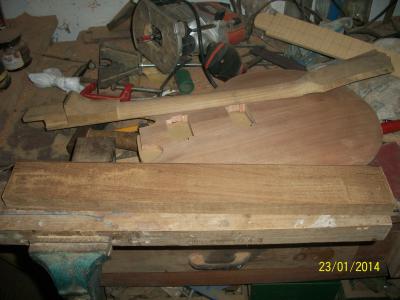

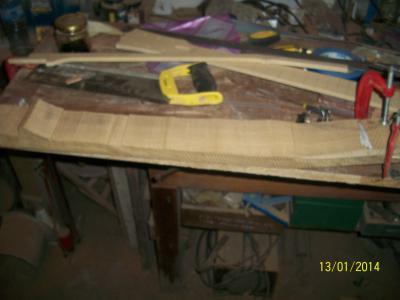

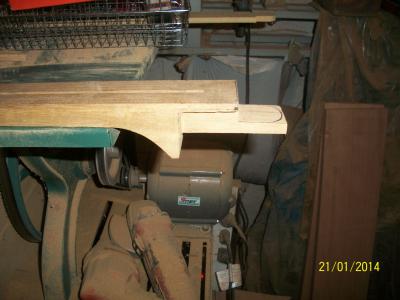

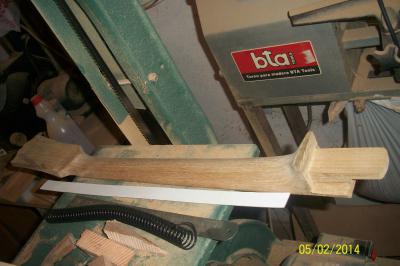

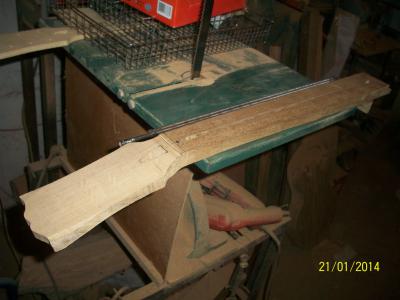

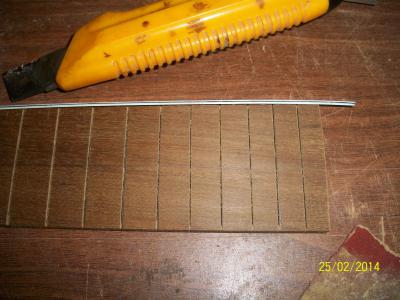

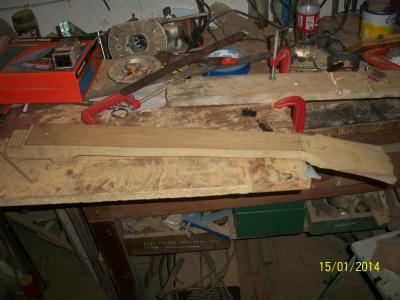

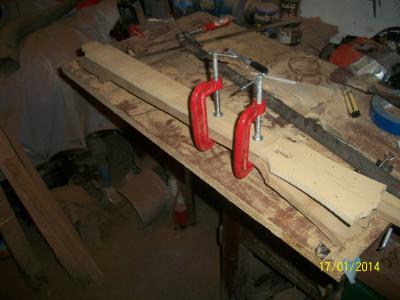

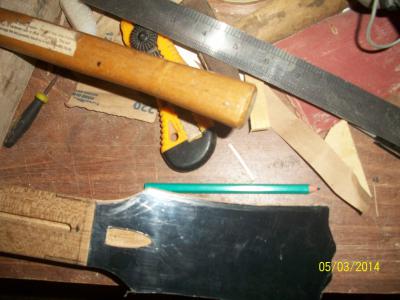

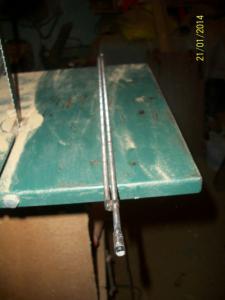

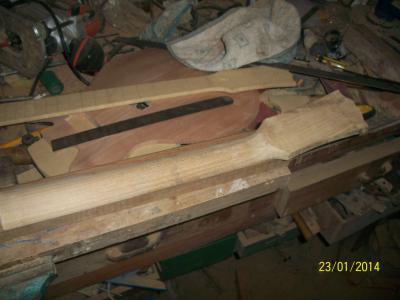

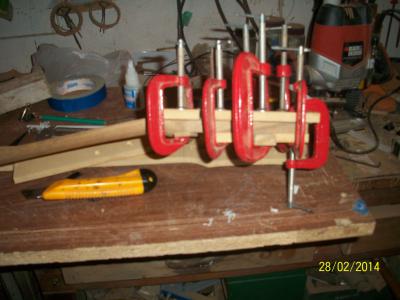

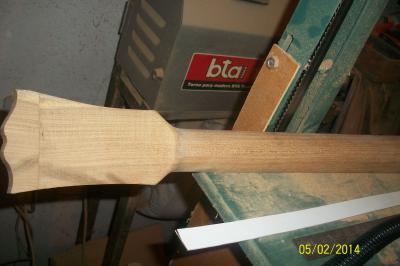

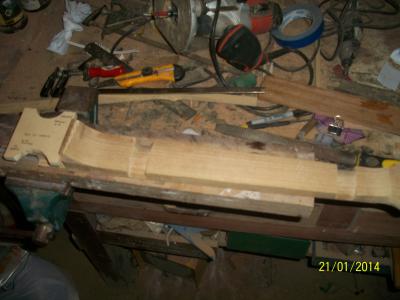

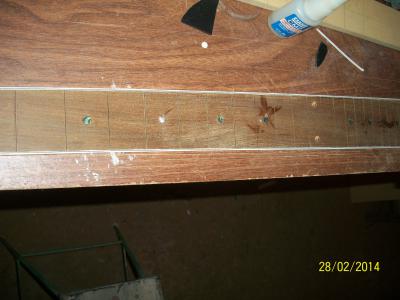

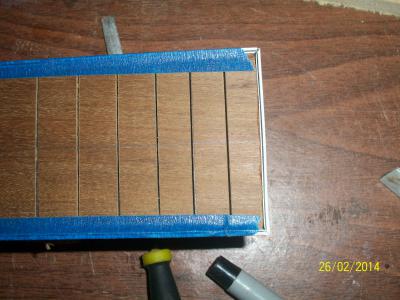

Aunque falta lija.... arranque con el mástil y el alma...en este proyecto he andado más vago.... que en otros..así que va mas lerdo... el mástil es petiribí tambien el boque que tenía me alcanzo casi para hacerlo de una pieza.... casi...tuve que agregar un pedacito para completar la punta de la pala. Nuevamente con la ayuda de una plantilla le di forma a la silueta con una fresa recta. tambien confeccioné el alma de doble acción con una varilla roscada de 5mm de diámetro una cabeza de tornillo allen y dos bloquecitos de hierro para hacer las uniones del bicho. después me avoque a dar radio al mástil.. hacer la espiga de la pala.. y recién después de eso agarre ganas de seguir lijando la tapa. Y arranque con el tema diapasón...para lo cual elegí lapacho.... (que sorprendentemente quedo muy similar al palo-rosa) acá tuve un gran problema por lo cual tuve que hacer 3! dipasones ya que los ranure mal...con una sierra de mano... cosa que me hizo tener que comprar una sierra para entrastar....Aun asi en el primer intento.. (del tercer diapasón) calcule mal el apoyo de la sierra.. así que como verán tuve que masillar la ranura no muy profunda..y re. hacerla en su lugar.. hice los binding laminados y los pegue con cianocrilato.... ahhhhh esperen antes (para cortar la mla con el diapason...hice la electrónica)
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
#4 por Raditz el 20/03/2014

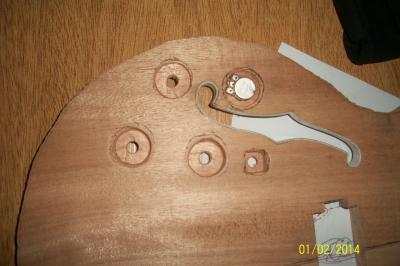

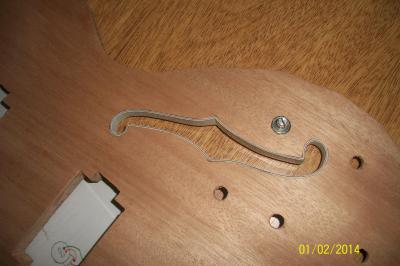

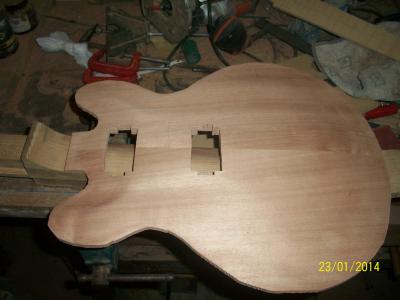

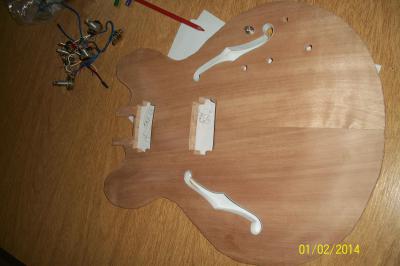

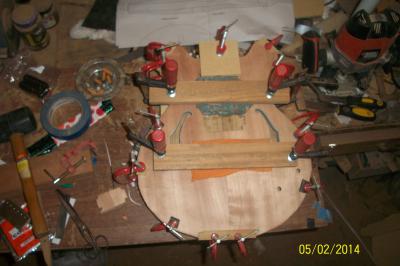

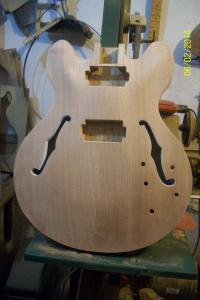

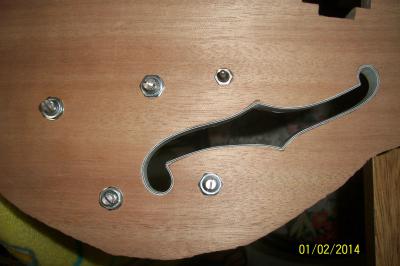

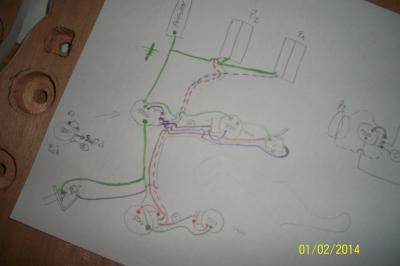

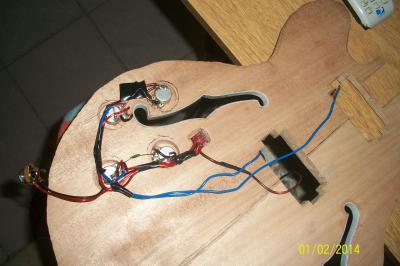

Bueno como dije...al arruinar 2 dipasones... no quise arruinar al toque un terceros... y en lo que esperaba... no solo hice los huecos para los micrófonos...sino también los F holes y les puse los bindigns también. la sierra me meti con el tema electronico.... siguiendo el plano... y haciendo los ajustes necesarios ya que en este modelo no hay tapas... todo el circuito se mete por los F holes... asi que bueno....tuve que usar potes pequeños una configuración mas bien lineal y cavar una cuna en la parte de atrás de la tapa para que los potes se pudieran fijar . Ahi recién encolé la tapa y ajuste las uniones además de hacer el hueco para que encastre el mástil , también pinte el alma ..haciendo tiempo para seguir con el diapasón..ya que tuve miedo de arruinarlo de nuevo.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
2
#5 por Raditz el 20/03/2014

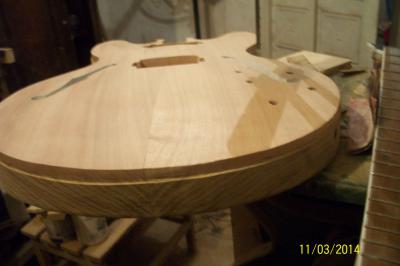

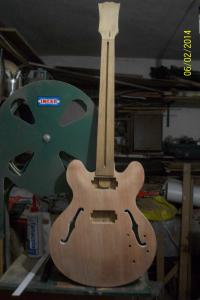

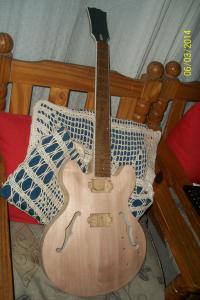

harsta ese punto la cosa iba quedando asi (recuerden aun ni arranque el diapasón tercero de las fotos anteriores) En ese punto me fataba terminar el mastil.... (terminando el diapason) ajustar bien la espiga... poner los bindings en la caja.... mmm.... bindings en el mastil....
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
3

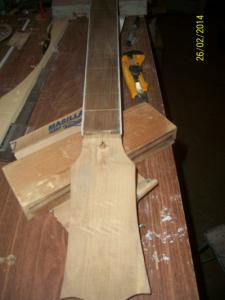

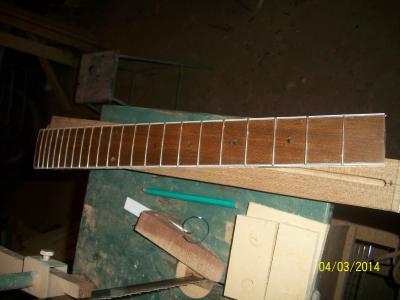

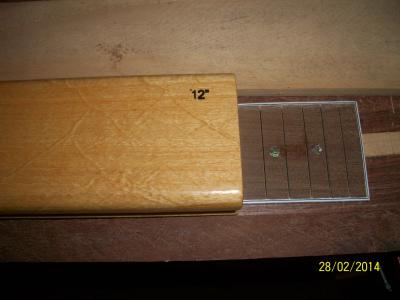

#6 por Raditz el 20/03/2014

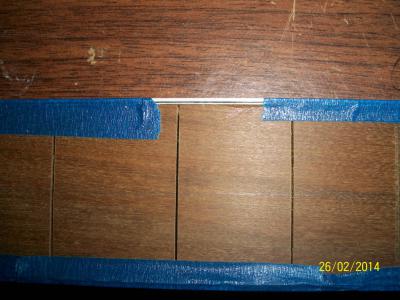

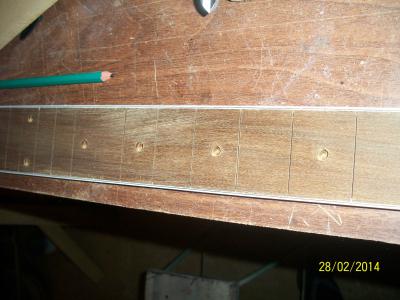

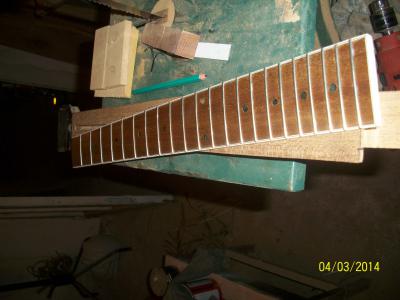

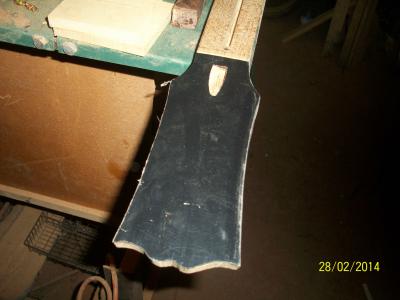

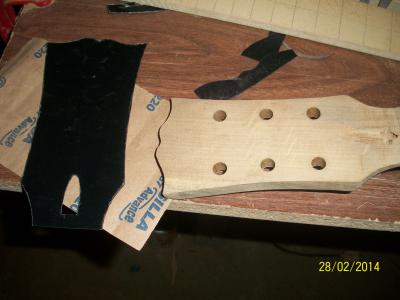

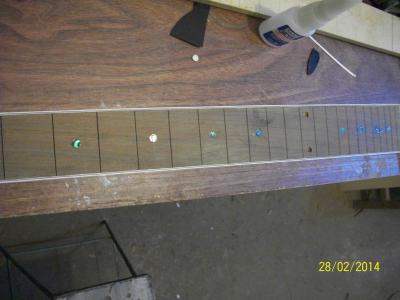

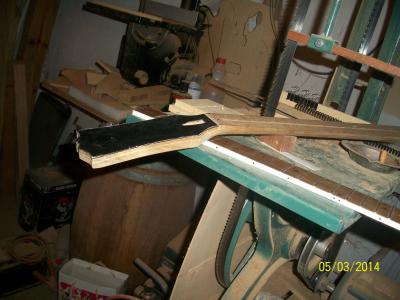

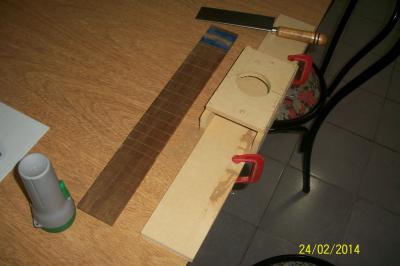

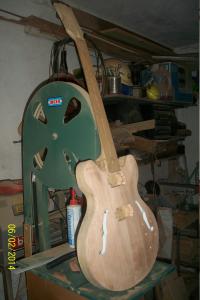

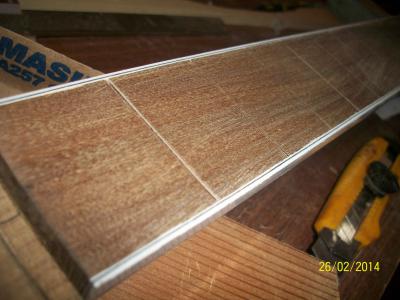

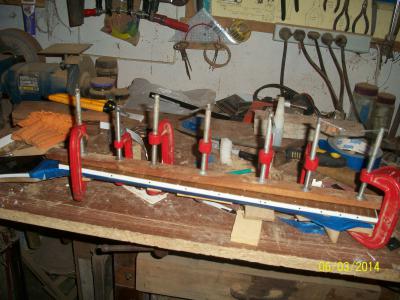

Para terminar el mastil faltaba el diapason .listo...ranurado y con los bindings puestos.... ahora a poner los inlays..... y a radiar.....luego poner la tapa de cabeza (el modelo no lleva pero a mi me gusta ponerle...) y poner binding en la cabeza....entrastar el diapasón....meter el alma adentro y encolar mastil-diapason. En la ultima foto solo estan "presentados" mástil con cuerpo... pero no esta encolado. Los inlaays son de madreperla green abalone. de 6mm
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
2

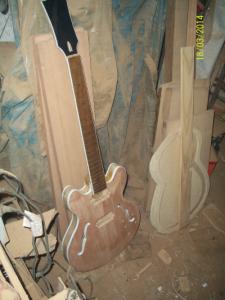

#7 por Raditz el 20/03/2014

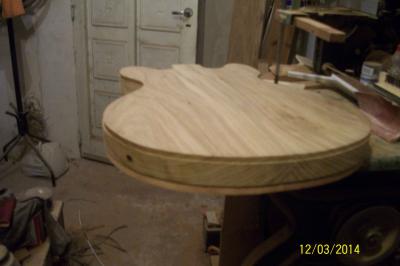

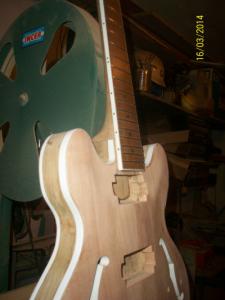

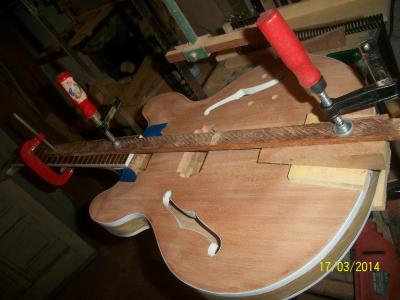

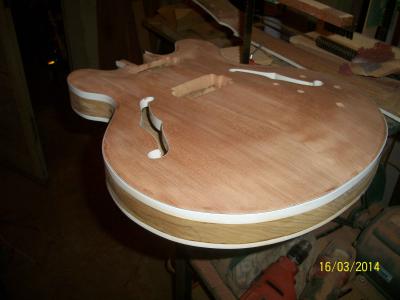

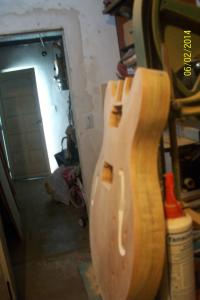

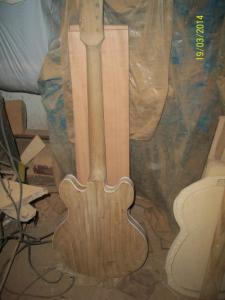

En este punto...a hacer las caladuras para bindings en la caja.. y ponerlos.... gracias cianocrilato.. y bueno como dijo alguien por ahi..... 10 minutos poner el binding....2 horas para sacar el ciano de los dedos....Luego si encolar el mastil... y ahora la lija.. un poco de masilla.... y hasta acá he llegado.... falta...pero no tanto.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
3
#8 por Thorin el 21/03/2014
