Construcción de un DOD FX-86

  • 1
#1 por godsavemetal el 06/09/2010
este pedal ta basado en un circuito de GORI del JAPÓN es un clon de su similar DOD FX-86 yo le puesto DESTROY METAL y además le agregué un impreso pa los potes!!!

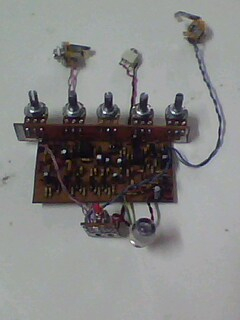

Aquí unas fotitos de las tripas:

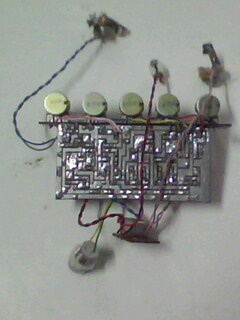

Y de la parte del impreso:

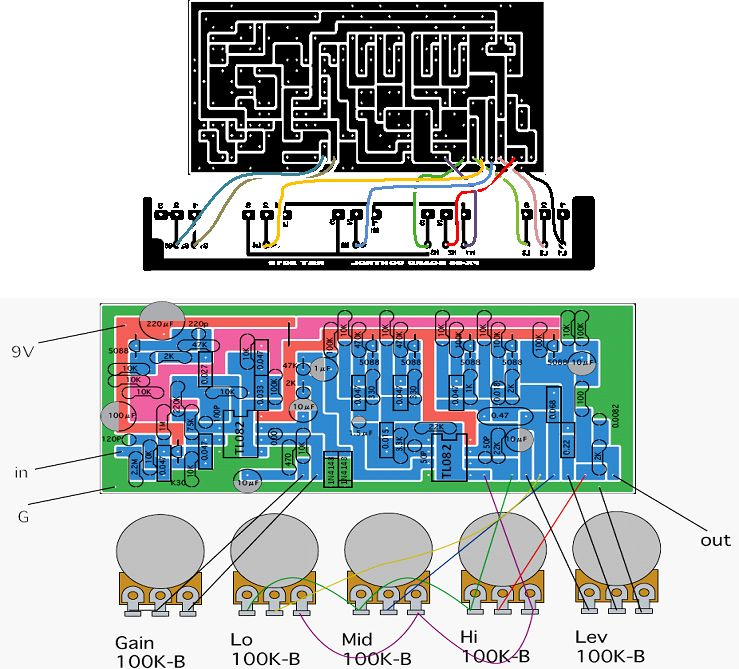

Acá el Layout con el PCB main+controls:

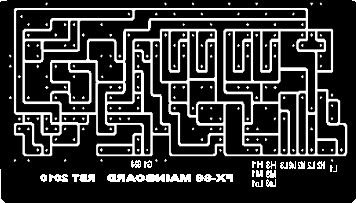

el PCB Main solo:

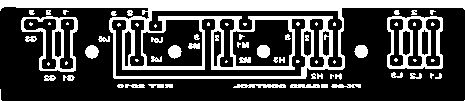

Y el de los controls solo:

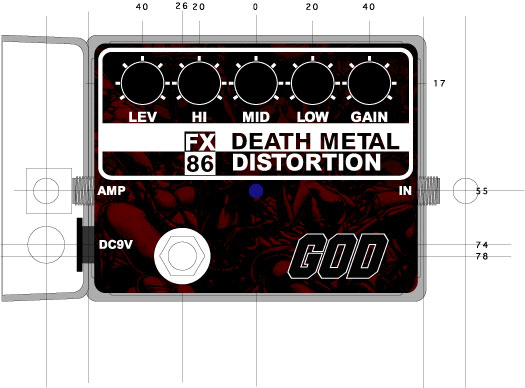

Sugerida máscara pal pedal:


espero que es guste!!!!!1383134c8526cb89d77.jpg

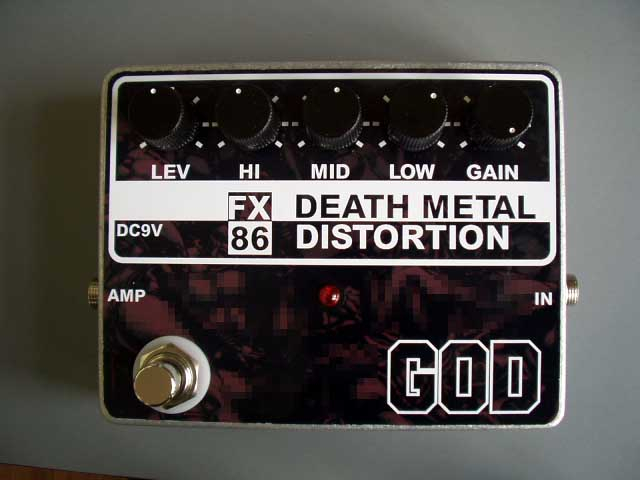

foto de la sugerencia (es de GORI la foto):

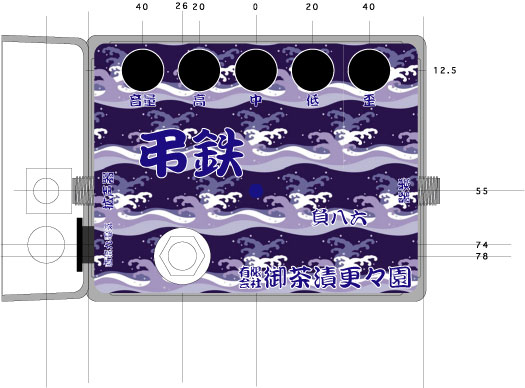

En versión JAPO:


esta última es la que más me gusta pal pedal!!!!! estoy preparando un tutorial pa ser al pedal paso a paso, pachencha pa los que deseen hacerlo es fácil!!! sale en tres horas en one y funca muy bien!!!
Subir
#2 por Dr.Maligno Tech el 07/09/2010
Ya me has gaseao pedazo de cabrxxxxxxx!!!!
Para mi son un vicio la distorsiones. +1

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
Baneado
#3 por emanza89 el 07/09/2010
Yo tengo el pedal original, si pones unas muestras te puedo decir que tal esta con respecto al original, pero tiene muy buena pinta.
Subir
#4 por godsavemetal el 07/09/2010
rasta_maleek escribió:
Ya me has gaseao pedazo de cabrxxxxxxx!!!!
Para mi son un vicio la distorsiones. +1


Tambien soy del grupo de viciosos de las distortions!!!!!!!! una por otra!!!!!!!!! tengo que hacerme 4 de estos y cada uno con MOD`s te cuento ese que está en la foto tiene dos clipping diodes 1N4148 y el otro que ya terminé tiene los impresionantes 1N34A y es más brutal!!!!!! los otors dos que voy a hacer uno con tres LED`s y el otro con 4 diodos 1N34A son experimentales les pondré otro footpedal de mi invención ahora es 3dpt real!!!!!! real true by-pass!!!!! hecho a mano!!!!! ya lo voy a publicar todavía está en fase experimental!!!! ya lo tiene mi UZOLLA!!!!!

Y pa que disfruten este FX-86 por GORI sus MP3:
Archivos adjuntos:
Subir
#5 por Greg el 08/09/2010
Suena demasiado saturado para mi gusto, pero siempre me gustaron las cosas caseras.
Subir
#6 por peznegro el 09/09/2010
Suena bestial¡¡¡¡¡¡¡¡¡¡¡¡¡ +1, oye puedes adjuntar el diagrama?
---------------------------------
haaaaaaaaaaaaa olvide preguntar esto, el 2do clip de sonido, tiene fax86-3, pusiste los diodo de germanio? o solo esta ecualizado diferente.
Subir
#7 por Dr.Maligno Tech el 09/09/2010

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#8 por godsavemetal el 09/09/2010
peznegro escribió:
Suena bestial¡¡¡¡¡¡¡¡¡¡¡¡¡ +1, oye puedes adjuntar el diagrama?
---------------------------------
haaaaaaaaaaaaa olvide preguntar esto, el 2do clip de sonido, tiene fax86-3, pusiste los diodo de germanio? o solo esta ecualizado diferente.


es posible pero creo que el mp3 de GORI conociéndolo ha hecho un clipping asimétrico con dos de silicio y uno de germanio; él suele utilizar el 1N4148 y el 1N34A son muy populares en JAPÓN!!!! a ver si lo pruebas y te agrada; yo me voy por unos tres LED's asimétricos de esos superbrillantes a ver como va !!!!
Subir
Baneado
#9 por emanza89 el 09/09/2010
Esta bien, pero yo tengo el original y me suena mejor el mio.
Pero vamos, que el tuyo tiene todo el merito de haberlo hecho y ademas te has gastado mucho menos y aprendido, sin duda.
Precisamente le estaba vendiendo por 40 euros.
¿y porque suena mejor la segunda muestra que la primera?
Subir
Baneado
#10 por iamironman89 el 09/09/2010
Esta bien, pero yo tengo el original y me suena mejor el mio.
Pero vamos, que el tuyo suena bien y tiene todo el merito de haberlo hecho, ademas te has gastado mucho menos y aprendido, sin duda.
Precisamente le estaba vendiendo por 40 euros.
¿y porque suena mejor la segunda muestra que la primera?
Subir
#11 por godsavemetal el 09/09/2010
iamironman89 escribió:
Esta bien, pero yo tengo el original y me suena mejor el mio.
Pero vamos, que el tuyo suena bien y tiene todo el merito de haberlo hecho, ademas te has gastado mucho menos y aprendido, sin duda.
Precisamente le estaba vendiendo por 40 euros.
¿y porque suena mejor la segunda muestra que la primera?


es que San GORI (como le solemos decir acá!!!) seguro en la segunda grabación utilizó un clipping diferente; él suele utilizarlo asimétrico como ya escribí dos diodos de silicio (1N4148 x 2) y un diodo de germanio (el infaltable 1N34A) y tiene esos resultados fantásticos; yo me estoy currando 4 de esos superpedalillos y cada uno con un taste diferente!!!!
Subir
#12 por vedaabierta el 09/09/2010
GodSaveMetal escribió:
es que San GORI (como le solemos decir acá!!!) seguro en la segunda grabación utilizó un clipping diferente; él suele utilizarlo asimétrico como ya escribí dos diodos de silicio (1N4148 x 2) y un diodo de germanio (el infaltable 1N34A) y tiene esos resultados fantásticos; yo me estoy currando 4 de esos superpedalillos y cada uno con un taste diferente!!!!


Mas bien yo creo que "san gori" es un fiera de la electronica,pero de grabar como que es mas vago que.........
Estoy por apostar a que el primero suena asi de horrible porque lo ha grabado directo(como casi todos los samples que he oido de el) y el segundo por la salida de linea de algun ampli,pero de pantallas/micro o simulacion de pantalla nada de nada.
Subir
