Conectar dos pantallas 2x12 entre si ??

  • 1
#1 por nessdist el 05/11/2012
Bueno, tengo una duda y usando el buscador del foro, el google y san ..... sigo sin dar con ello. Tengo un ampli con dos salidas de altavoces, una a 8 Ohms y otra a 16 Ohms. Habitualmente uso una Brunetti Dual Cab. Tiene una entrada mono a 8 Ohms y otra stereo 16 Ohms. Uso la salida del ampli de 8 Ohms a la entrada de la dual cab 8 Ohms, hasta aqui perfecto. Ahora viene mi problema ¿Puedo conectar una segunda pantall 2x12 igual que la que ya tengo? Entiendo que usando las pantallas a 8 Ohms, tendria que tener una salida de 4 Ohms, que no tengo, o quizas dos salidas de 4 Ohms, una a cada pantalla de 8 Ohms. En el manual del ampli sale la conexion a dos pantallas de 16 Ohms desde la de 8 Ohms del ampli, y un cablecito de una pantalla a otra ¿Alguien sabe donde va ese cablecillo que ellos dibujan de frente pero no ves por detras? Es probable que con solo una salida de 8 y otra de 16 no pueda poner 2 pantallas 2x12, pero me intriga un monton. Cualquier aporte sera bien recibido

Gracias de antemano

Gibson Les Paul Custom 1978
Gibson Les Paul Standard 2004
Laboga Studio Reverb
Rivera 4x12

Subir
#2 por skamot el 05/11/2012
Si las dos pantallas son a 8 ohms ,, conectadas en paralelo ( de una a otra in/out ),,,,,,,, da un total de 4 ohms ,, y por lo que veo esta salida no esta en tu ampli .

Hay una posibilidad, que si tu ampli tiene salida de 16 puedes conectar las pantallas en Serie,, pero habría que hacer un cable especial, yo me hice una especie de adaptador para ello... por si quieres hacer un poco de bricolage ....

Haz una foto de las salidas del ampli a ver que se puede hacer ... sabemos que las pantallas son a 8 ohm.
Subir
#3 por nessdist el 05/11/2012
Gracias por contestar. El tema de impedancias y conexiones lo tengo claro, lo que me interesa as saber como interconecto las dos pantallas con un cable que pueda meterlo y sacarlo a mi antojo y rapidamente. El ampli tiene dos salidas una de 8 Ohms y otra de 16 Ohms, no mas. Ese cable igual me interesa si es plug and play, si no no podria

Gibson Les Paul Custom 1978
Gibson Les Paul Standard 2004
Laboga Studio Reverb
Rivera 4x12

Subir
#4 por skamot el 05/11/2012
Te entiendo, ya se lo que necesitas .. yo me fabriqué una especie de cable "T" ,, una entrada y dos salidas .. pero interconectadas interiormente en SERIE, para conectar las dos pantallas y tener un total de 16 ohms .. es exactamente lo que buscas..

No se si lo venden, yo me lo fabriqué yo mismo, si sabes soldar mas o menos, no es nada dificil.
Subir
#5 por nessdist el 05/11/2012
Se soldar, puedo coger un cable de carga en Y ¿Puedes decirme donde iria una vez reconectado el interior en serie? Deduzco que al conectar en serie el interior, quedaria la impedancia para mono a 16 Ohms, lo cual me daria la posibilidad de conectar una de ellas a 16 Ohms o las dos a 8 Ohms . Corrigeme si me equivoco, y si puedes hacerme cinco centimos de como iria conectado el cable Y de una pantalla a otra. El conexionado de la Brunetti es identico a las Harley Benton para entendernos

Gracias

Gibson Les Paul Custom 1978
Gibson Les Paul Standard 2004
Laboga Studio Reverb
Rivera 4x12

Subir
#6 por skamot el 05/11/2012

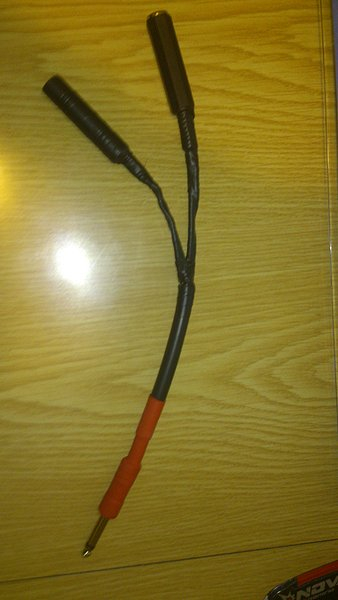

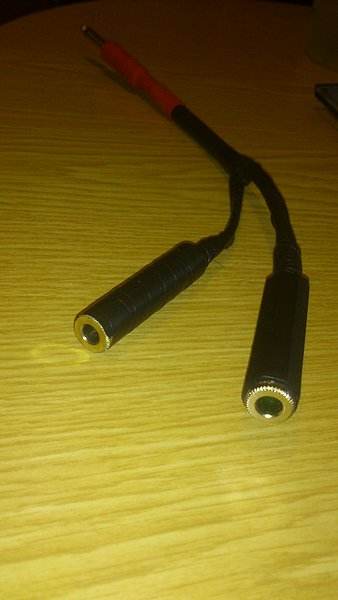

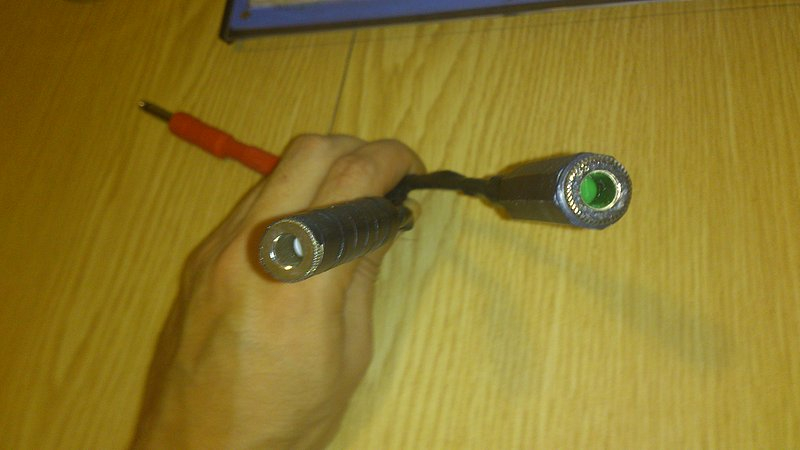

Te paso unas fotos ..

El jack macho se conectaría al ampli a la salida de 16 ohms y las dos salidas una a cada pantalla de 8 ohm ( internamente se conectan en serie )



Subir
2
#7 por nessdist el 05/11/2012
Que grande man !!!!! Claro, al tener una sola salida divides desde alli. Tambien se podria hacer con tres jacks machos, asi iria directo a las dos pantallas. Pero asi se gasta menos en cable de carga que vale una pasta ....
Luego al conectar una solo, como la habre cableado en serie para que me de 16 Ohms, uso la salida de 16 Ohms para una sola pantalla ¿No pierde tralla comparado con 8 Ohms?

Mil Gracias !!!!

Gibson Les Paul Custom 1978
Gibson Les Paul Standard 2004
Laboga Studio Reverb
Rivera 4x12

Subir
#8 por skamot el 05/11/2012

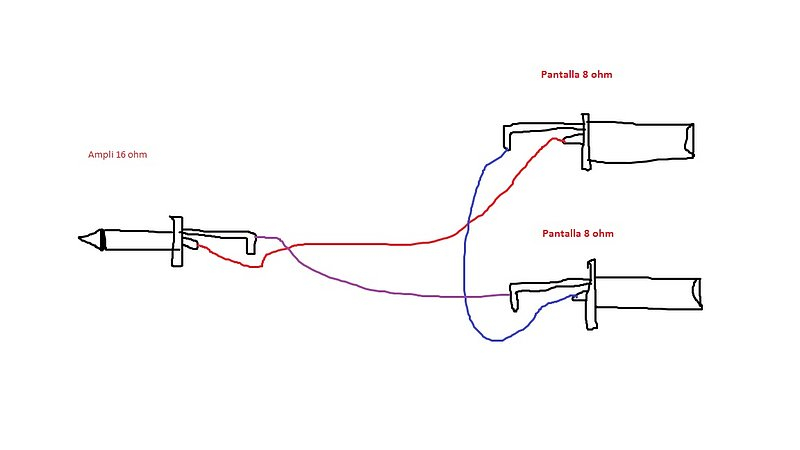

He hecho un esquema asi rapido con el paint xD ... asi ya queda mas claro ..

Subir
2
#9 por skamot el 05/11/2012
No te confundas !! .. esto es solo para conectar dos pantallas !! .. si desconectas una , la otra no funciona !!! ...

Si quieres una sola pantalla , un cable directo al ampli,
Subir
#10 por nessdist el 05/11/2012
:okis:

Gibson Les Paul Custom 1978
Gibson Les Paul Standard 2004
Laboga Studio Reverb
Rivera 4x12

Subir
#11 por nessdist el 05/11/2012
Si si, el cable Y es para usar las dos. Yo digo que cuando use una sola, al haberla cableado en serie me quedara a 16 Ohms permanente

Gibson Les Paul Custom 1978
Gibson Les Paul Standard 2004
Laboga Studio Reverb
Rivera 4x12

Subir
#12 por skamot el 05/11/2012
#11

Mmmm,, esto no lo acabo de entender --..
Subir
