Bricolage. Crónica de construcción de una mini-pantalla 1x8"

  • 2
#13 por Eclipsao el 31/07/2015
para el tapizado, sólo disponía de una grapadora de oficina, la cual no es especialmente adecuada para este menester. La mayoría de las grapas se doblan sin penetrar en la madera, además de que en algunos rincones no se accede bien con ella.
Para sujetar la tela tipo "screen" (de la que se usa para los estores) al marco, la verdad es que no tuve demasiado problema.




Para pegar la polipiel a la madera usé la misma cola blanca.

LTD EC-1000T CTM DMZ
Washburn PS-100
Amplis:
Buguera 333xl 212
VOX Lil' Night Train
Marshall VS-100

Subir
#14 por Eclipsao el 31/07/2015

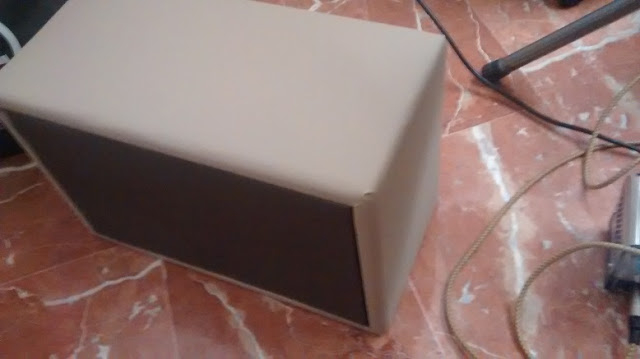

Las esquinas son el punto más delicado al forrar el cajón. Si a esto le añadimos que la grapadora que tenía a mano yo fue de gran ayuda y que corté demasiado el forro y este era poco manejable, pues quedaron bastante imperfectas.
Podrían considerarse aceptables al ser una pantalla para usar en casa y que va a ver poca gente, pero preferí disimularlas con cantoneras.

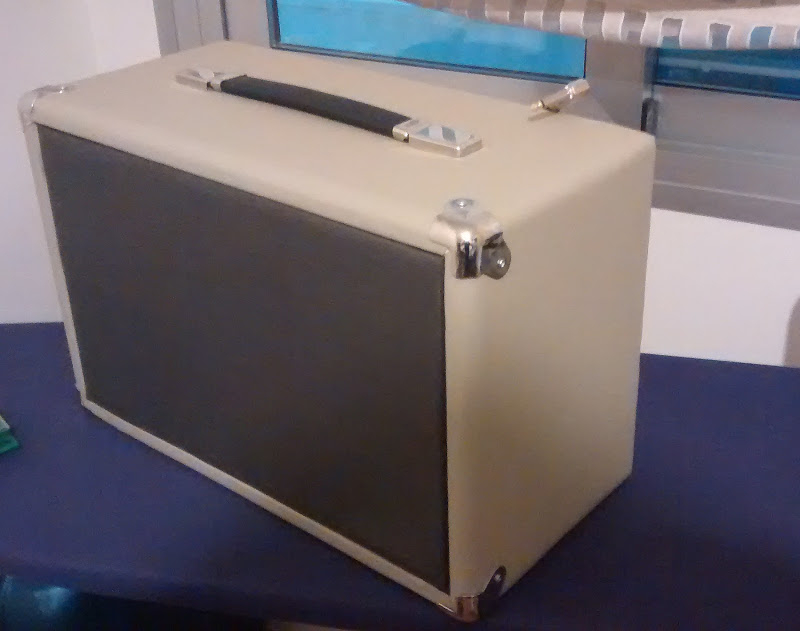

La verdad es que al meterle los herrajes (el asa y las cantoneras), el aspecto del ampli gana muchísimo. Es como si los defectos se notaran bastante menos.

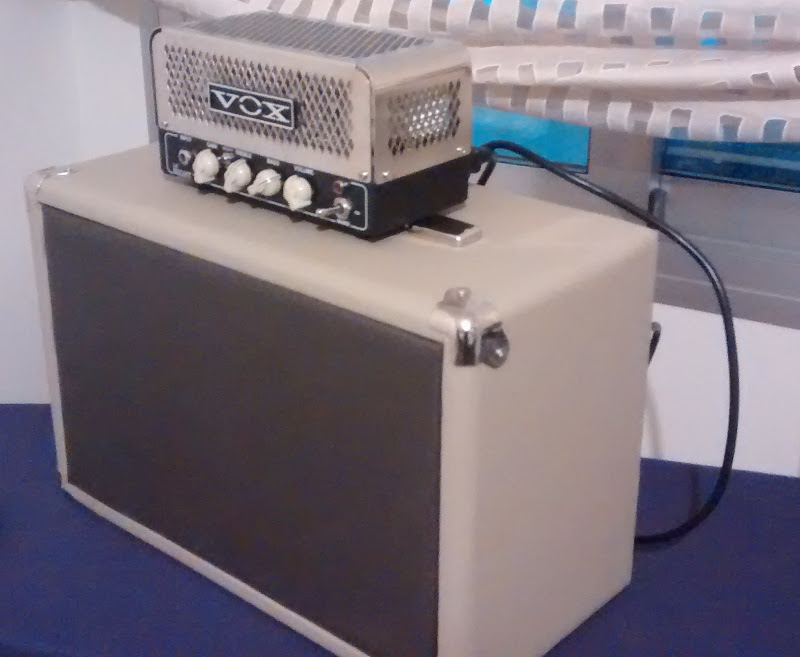

Ahí sólo le falta ponerle el cabezal y a disfrutar!!


LTD EC-1000T CTM DMZ
Washburn PS-100
Amplis:
Buguera 333xl 212
VOX Lil' Night Train
Marshall VS-100

Subir
#15 por Andrés Vargas - chempi el 31/07/2015
Felicitaciones, muy buen trabajo, te quedo excelente con ese color vintage, yo también hice uno hace poco, pero un 1x12, te dejo el link de mi post.

http://www.guitarristas.info/foros/construccion-pantalla-1x12-texas-heat/262990

Saludos

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#16 por Daniel Rojas Orduña el 13/09/2015
Felicitaciones,


Tengo una Bocina de un amplificador Behringer, esta es de 20w por 8".

¿Será que las medidas de la caja construida le irán bien?.


¿Podrías pasarme las medidas internas de la caja? te lo agradecería mucho.

Intentaré construir una exacta a la tuya haber como queda.

Muchas gracias.
Subir
#17 por Eclipsao el 21/10/2015
Hola Daniel, perdona que no contestara. He estado un tiempo fuera de onda en este foro.

A ver si encuentro el papelito en el que hice todas las anotaciones (se quedó en algún lugar del "piso franco" en el que estuve trabajando con el cajón) y te digo las dimensiones con las que construí la mía. Imagino que deberían ir bien para tu cono, ya que ambos son de 8".

LTD EC-1000T CTM DMZ
Washburn PS-100
Amplis:
Buguera 333xl 212
VOX Lil' Night Train
Marshall VS-100

Subir
#18 por Daniel Rojas Orduña el 27/10/2015
Eclipsao escribió:
Hola Daniel, perdona que no contestara. He estado un tiempo fuera de onda en este foro.

A ver si encuentro el papelito en el que hice todas las anotaciones (se quedó en algún lugar del "piso franco" en el que estuve trabajando con el cajón) y te digo las dimensiones con las que construí la mía. Imagino que deberían ir bien para tu cono, ya que ambos son de 8".


Gracias amigo.

Quedo al pendiente.

Que pena la molestia.
Subir
#19 por Eclipsao el 19/11/2015
Perdón por el retraso, pero más vale tarde que nunca...

Las medidas internas del cajón son: 41.5cm (ancho) x 25.5cm (alto) x 15.5cm (profundidad). Como ya comenté en el inicio del hilo, utilicé madera de pino.
Creo que no lo mencioné, pero el cono está colocado desde la cara exterior del cajón (es necesario desmontar la rejilla para desmontarlo). La tabla trasera es desmontable. Así, para desmontar el altavoz, primero tengo que desatornillar la trasera. Luego, desde dentro, quitar los tornillos que sujetan el marco de la rejilla.

LTD EC-1000T CTM DMZ
Washburn PS-100
Amplis:
Buguera 333xl 212
VOX Lil' Night Train
Marshall VS-100

Subir
#20 por josepqr el 19/11/2015
felicidaes Tio!!!!

un muy buen trabajo !

te ha quedado de lujo!
Subir
