ayuda en el wiring de mi fernandes

#1 por JL Anghel Anchi C el 13/04/2016

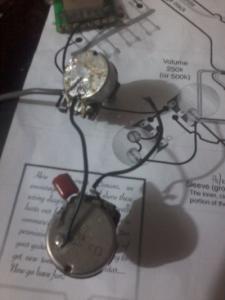

buenas brothers and sisters necesito una ayuda tengo una guitarra botada tiempo un dia le hic e una limpieza desolde y desarme todita apunte los puntos dnde iban pero la deje tiempo y se me perdio el ppel dnde hice mis apuntes saben una pagina o video dnde hacer esta simple operacion mi guitarra tiene sistema hum single hum 1 tono 1 volumen y 5 switch way gracias
Archivos adjuntos:
BBCode:
BBCode:
Subir
#2 por JL Anghel Anchi C el 13/04/2016
hay unos detalles en loas colores
el hum neck es blanco y 1 pelado,el single 1 amarillo y 1 pelado , y el hum bridge 2 cables soldados verde y negro 1 rojo 1 blanco , la pregunta es los colores no son los mismos como duncan , por logica en el hum neck y single los cables de colores van al switch y los pelados al volumen corrijanme si no es asi?
en el hum brige los colores no hacen match el rojo y blanco estan suetos parecen q van al switch , el el verde y negro estan soldados esta cooreecto esto o como hago ?

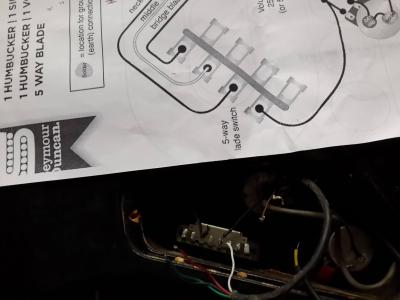

por ultimo esta bien la posicion del switch con el pcb o placa dando o apuntando al lado izquierdo ver foto para no ekivocarme en los puntos a soldar . ya se en el wiring solo se usa 4 puntos de 8 a soldar gracias por su ayuda
Subir
#3 por Deybyd Jimenez el 13/04/2016
#2

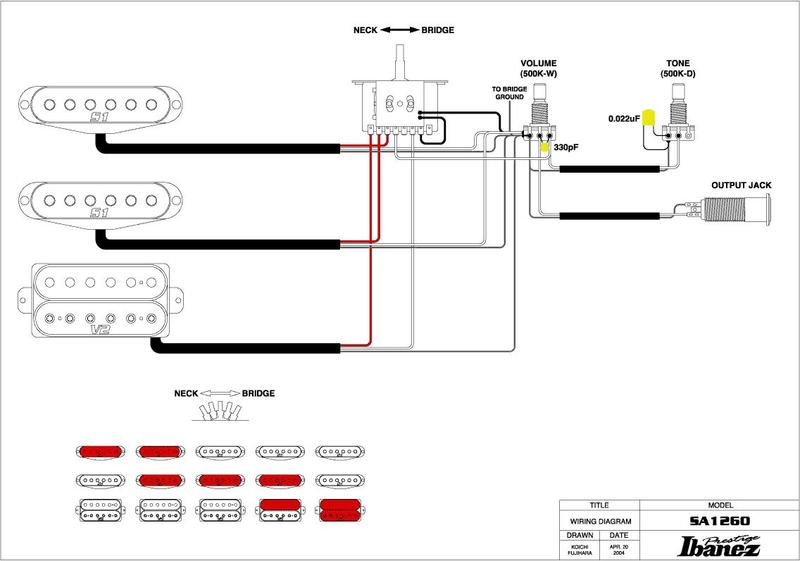

Con coil-split:


Sin coil-split:

attachment.php?attachmentid=39501&d=1361924103

Como una pastilla tiene solo 2 cables (no tiene la posibilidad de split-coil), usa este diagrama para guiarte.

"...por logica en el hum neck y single los cables de colores van al switch y los pelados al volumen corrijanme si no es asi?" Pero a que parte del "volumen"? Van soldados al chasis del potenciometro, si eso es a lo que te refieres.
"en el hum brige los colores no hacen match el rojo y blanco estan suetos parecen q van al switch , el el verde y negro estan soldados esta cooreecto esto o como hago ?" Usa el diagrama de arriba.

"por ultimo esta bien la posicion del switch con el pcb o placa dando o apuntando al lado izquierdo ver foto para no ekivocarme en los puntos a soldar . ya se en el wiring solo se usa 4 puntos de 8 a soldar gracias por su ayuda" No, se sueldan a los contactos que sobresalen de la placa. Y te equivocas en eso de que "solo se usan 4 puntos"... se usan varios, ya que en un lado van los "hots" de las pastillas y en el otro lado están los conectores para conectar a las perillas de tono.

Por favor, corrige tu ortografía y lee todo de nuevo antes de postear, así nos podremos entender todos mejor.
No es lo mismo: "Hola, ¿como estas?" a "Ola, kmo hestaz?"

Pd: Te digo eso ultimo en buena onda... espero no ofenderte.

Saludos, y suerte con tu circuito :ok:

Nada mejor que improvisar algo y cervezas frias para pasar el rato :D

Subir
#4 por Ruben D el 01/06/2016
Hola buenas,
Alguien sabe como podría conectar humb, single, silgle-1 tono-1 volumen-selector de 5 posiciones?
Con split coil
De la manera que lo tengo ahora solo me suena la humb en la posicion 1, split en el 2-3-4 y la single en el 5
gracias
