Ayuda esquema de circuito HSS 5 way switch.

  • 1
#1 por The Reapers el 22/05/2015
Hola compañeros,

He tenido que cambiar el selector de una strato Japonesa de mediados de los 80 ya que a veces se quedaba muda en ciertas posiciones y rascaba al moverlo, y aproveché la ocasión para cambiar la pastilla del medio y mástil más acorde con el sonido que busco.

De hecho el selector es distinto al que he comprado ya que venía de origen los importados que van en línea y el que adquirí ahora es el típico fender. (creo que me entienden)

El problema con este circuito es que los que logro ver en la web son con hambucker de 5 hilos y esta solo tiene 2 (vivo y masa) ya que es un hambucker antiguo, los que colocaba fujigen en estas guitarras japonesas.

Para mi entender y tal como estaba la hambucker en el circuito anterior la masa al pote de volumen, y el vivo al selector. Pero no hay forma de que funcione, en fin he probado un par de conexiones a través de la web pero la guitarra está muda. He medido las pastillas y potenciometros y los valores son correctos.

La configuración es HSS 1 vol, 2 ton con un capacitador cada uno, y 5 way switch.

Agradezco desde ya si alguien me puede pasar un esquema correcto para esta combinación hss. Imagino que habrá varias, pero ya me conformo con que vuelva a funcionar.

Muchas gracias.
Subir
#2 por The Reapers el 22/05/2015

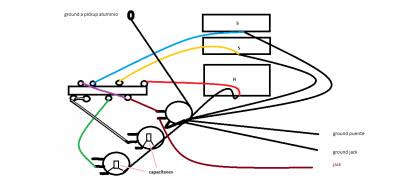

Adjunto esquema improvisado espero se entienda....
Archivos adjuntos:
Diagrma hss.png
BBCode:
Subir
#3 por Bender Stratocaster el 22/05/2015

Fender Stratocaster American Standard 2015
PRS SE Custom 22
Fender Hot Rod Deluxe III
Laney Cub12R
Zoom G3

Subir
#4 por The Reapers el 22/05/2015
Este lo he visto pero me surje la duda ya que es de 5 cables el hambucker y yo solo tengo 2. Aparte lleva un solo capacitor y yo tengo 2, veo que en el esquema de S.Duncan estan puenteados los tonos imagino será para trabajar ambos tonos con el mismo capacitor.....
Es que estoy bastante verde (por no decir del todo) en la electronica y ahí las dudas para no cag...rla.

Gracias de todas formas, a ver si alguien aclara un poco más y si no lo pruebo, que ya estoy hasta los coj.... de soldar y desoldar.

Un saludo.
Subir
#5 por Bender Stratocaster el 23/05/2015
#4

Si te fijas la humbucker del dibujo lleva dos hilos juntos sin soldar. Seria para un push pull, ósea que si la tuya es con dos hilos es lo mismo. Yo en mi Fender Stratocaster solo tengo un condensador, pero le puedes poner dos claro.

Fender Stratocaster American Standard 2015
PRS SE Custom 22
Fender Hot Rod Deluxe III
Laney Cub12R
Zoom G3

Subir
#6 por The Reapers el 23/05/2015
Ok. Entiendo lo que dices, probaré de hacerlo entonces a ver qué...

Muchas gracias.
Subir
#7 por The Reapers el 25/05/2015
Hola compañero,

Finalmente he probado este esquema tal cual y le he quitado uno de los condensadores para asegurarme de que así funcione y funciona, sólo tengo un problema con la posición Puente/medio, que se baja un poco el volumen y suena muy mal, vaya que parece un pato. Cada una en su posición suena perfecta, solo esta el problema en esta configuración.

La pastilla del medio es una custom shop fat 50's, y la del puente una hambucker que venía de fábrica en las fender japan de fujigen. La cuál pienso cambiarla también (pero aún no se cuando)

Puede ser que haya algún problema de fase o que simplemente no sean del todo compatibles???

Muchas gracias por los consejos....
Subir
#8 por Zambombaplayer el 25/05/2015
Seguramente estén fuera de fase.

Intercambia el cable que va soldado junto a la masa de la humbucker, con el activo, o sea el que va al selector de pastillas.

Por ejemplo... hay uno rojo al selector y otro negro Unido con la masa, pues desueldas y pones el negro al selector y el rojo lo unes con masa y sueldas al pote con el resto de masas.

(los colores son solo un ejemplo)

http://www.guitarristas.info/foros/malos-stratos-cansado-ser-fenix/201291

Subir
#9 por The Reapers el 25/05/2015
Gracias por la respuesta.
Ahora bien, las pastillas que cambie fueron middle y neck; la hambucker es la misma que tenia montada. En este caso no deberia hacer lo que tu me dices pero con la pastilla del medio en lugar de la del puente. Solo lo digo ya que antes con las pastillas que estaba montada no me daba problemas de fase.
Un saludo y gracias por los aportes.
Subir
#10 por Zambombaplayer el 26/05/2015
Las humbucker de cuatro cables, permiten siempre cambiar de fase fácilmente.

Cada marca bobina diferente, y al mezclar marcas has dado con ese problema.

Prueba a hacer lo que te he dicho.

http://www.guitarristas.info/foros/malos-stratos-cansado-ser-fenix/201291

Subir
#11 por The Reapers el 26/05/2015
Ok. Lo probaré.....pero esta hambucker es de dos cables solo....

Muchas gracias.
Subir
#12 por Zambombaplayer el 26/05/2015
y las single son de dos cables tipo Fender?

Si la humbucker es de dos cables NO puedes cambiar la fase con respecto a las otras pastillas.

http://www.guitarristas.info/foros/malos-stratos-cansado-ser-fenix/201291
