AYUDA: Cambiar electrónica de guitarra

#1 por Nikokaos el 20/09/2016
Hola a tod@s!

Vengo aquí para pediros consejo porque mi compi de grupo me ha pedido que lo haga. Él toca la guitarra y quiere hacer un cambio drástico en la electrónica de su guitarra, que es "activa", para hacerla pasiva.

Como hace tiempo había estado toqueteando mi LTD H200 (antes de tocar el bajo), me ofrecí a ayudarle en cambiar la electrónica siguiendo diversos posts de este foro pero creo que ya no sé como aconsejarle....

Miguel (el compi) tiene una LTD EC401 OW con EMG 81/60 pero dice que está aburrido de estas pastillas y la configuración: 2 volumen y 1 master tono. Quiere hacer de su guitarra algo parecido a la EC 401 VF con pastillas pasivas Seymour Duncan.

El quiere conseguir:

- 1 master volume, para modular el volúmen en los pasajes sin usar un pedal y regular el volúmen a gusto en 1 pote, no en 2.
- 1 blend pick up, para poder tener "su mezcla de las pastillas" cuando tiene el switch de 3 posiciones en la central.
- 1 control de tono para cada pastilla.
- cambiar de humbucker a single coil.


Yo soy un poco cafre en estos temas, la verdad. Sé que para pasar de "activo a pasivo" hay que recablear toda la electrónica y quitar la que lleva, que los potes son diferentes en cuanto a valores (250k a 650k) y que el tono se puede modificar añadiendo 'lentejillas' de varios valores. Hasta ahí si. Pero ya lo otro, la elección de potes y como cablear....ni flowers.


Miguel tiene claro qué pastillas va a poner:

- SH2-N en el cuello, porque quiere algo mas nitido;
- SH13 en el puente, para mantener el high gain.


¿Qué debemos comprar y como debemos cablearlo SIN HACER MAS AGUJEROS? Esta guitarra lleva 3 potes.


Gracias!!
Subir
#2 por Linux User. el 20/09/2016
Empieza mirando esquemas en la Web de Seyrnour Duncan, hay esquemas para aburrir. Y a ver como te las ingenias para llevar la masa a los pivotes del puente.

Nothing Last Forever.

Subir
#3 por Nikokaos el 21/09/2016
#2 Mmmmm......¿quieres decir con eso que las guitarras con pastillas activas o circuito activo no llevan derivacion a masa al puente? No tenía ni idea de esto.....Le voy a pedir al colega que quite la tapa de los potes y la pastilla del puente para que investigue el asunto, por si casualidad todas las LTD EC 401 las hacen iguales y luego cablean en función de si será con circuitería activa o pasiva.....cruzaremos los dedos!!
Subir
1
#4 por Nikokaos el 22/09/2016
Aun a la espera de que el colega mire lo del cablecito.....pregunto:

¿sería lo mismo conectar un cable a las selletas en vez del puente, en caso de tener que hacer el agujerito y cablear?

Gracias
Subir
#5 por Linux User. el 22/09/2016
#4
Funcionaría. Si no te importa como quede estéticamente.

Nothing Last Forever.

Subir
#6 por Nikokaos el 22/09/2016
#5 Linux....¿que quieres decir?

Las selletas estan mas cerca de la cavidad de potes e incluso mas cerca del hueco de la pastilla del puente. Si hay que hacer un agujero hasta un pie de la selleta, habrá que hacer un agujero mas corto y, en teoria, con mas posibilidades de hacerlo bien que sinse hace hasta el puente, no? Yo es que si miro las fotos de la guitarra, el puente está mas lejos y menos accesible que la selleta.....Y esto es hipotetizando, siendo el caso de no haber toma y querer hacer un agujero en el cuerpo con un taladro, por ejemplo.

Si el colega se atreve a meterle mano a la guitarra, yo no me lo pierdo!!
Subir
#7 por Linux User. el 22/09/2016
Las selletas son las partes móviles que están sobre el puente. Normalmente la masa esta en el pivote que sostiene el TOM. Creo que estás confundiendo selletas, puente y stopbar.

Nothing Last Forever.

Subir
#8 por Nikokaos el 23/09/2016
#7 Creo que tienes toda la razón, Linux!
Me referia al CORDAL del puente, alli donde se puede graduar la posición y altura para afinar bien y definir la altura de la cuerdas, verdad?
Perdón, lo tenía en la cabeza y lo solté tan convencido que hasta lo he tenido que buscar por Google...pa que veas!

Pues eso, de los herrajes de la guitarra que son el puente fijo Tune-O-Matic y el dichoso cordal, miraría de hacerse contacto al cordal.

Aun sigo esperando a ver qué hay que hacer pues parece que el compi se lo toma con muuuuxa calma....
Subir
#9 por Linux User. el 23/09/2016

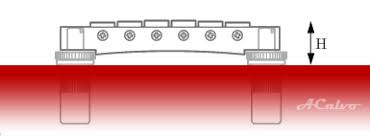

Entendámonos, aquí, por la parte coloreada de rojo.


images?q=tbn:ANd9GcSef1S7CWTJbdmuxfsjm4dATiFqXiU3RRH9Rh1-_taOonwjQWgN
Los pivotes de puente.



El stopbar es donde se fijan las cuerdas, esto :

images?q=tbn:ANd9GcS9Cq1KfFpqtzqrr4FwsP7Le-B2OLbqTMldJfpYh7SmkN6NGFqYrg

Normalmente la masa va en el pivote del puente, por el foro hay algún post que te explica como sacarlo para llegar con el cable hasta el agujero.
Mucha suerte y mucha más paciencia para el trabajo y para el trato con el colega,je. Eso te pasa por hacer favores, ahora complicarse por los amigos.

Nothing Last Forever.

Subir
1
#10 por Nikokaos el 23/09/2016
#9 Asi es imposible rebatirte nada!!
Jajajajaja!!
Subir
#11 por Linux User. el 23/09/2016
Lo importante es que esa guitarra quede sonando guapa. Y la satisfacción de hacerlo uno mismo. Lo demás solo una confusión de términos técnicos. Al final estabas en lo correcto pero con los nombres equivocados. Como dicen : Los argentinos y los españoles nos parecemos en todo menos en el idioma. (Aunque no está bueno que los comparen con nosotros, che, que los deja muy abajo.).

Nothing Last Forever.

Subir
#12 por Nikokaos el 30/09/2016
Hola de nuevo!

El compi por fin se ha decidido a meterla mano! Oeee! Si, si, si! Como le dije que le dejaría la mia mientras no se venda, ha decidido hacerle la "autopsia" y concretar la faena que habia que hacer.

Para nuestra sorpresa (seguro que eso de cruzar los dedos ha funcionado), ha encontrado un cable de color negro que parece que va directamente de la cavidad de la electrónica hasta el puente a través de un agujerito. Ha retirado todos los potes, conector de la pila, los cables de las EMG's, las EMG's y el switch....ya no quedaba nada más allí dentro a donde pudiese estar conectado ese cable.... Así que por lo pronto no podemos estar más contentos porque no hay que hacer agujeros!!

También hemos estado mirando el tema de las conexiones y potes nuevos siguiendo el consejo de mirar en la web de Seymour Duncan....pero no acabamos de encontrar lo que buscamos....

Como no podía ser de otra manera, os vuelvo a preguntar cómo hacerlo:

- decididamente ha optado por poner un pushpull en el volúmen para pasar de humbucker a single coil. ¿alguno que recomendeis (marca o tipo)?

- el pote de blend no sabemos como debe ser. ¿de 500k? Y luego, si solo se quiere que actúe cuando el switch esté en la posición central, tanto hunbuckers como singlecoil, ¿como se cablearía?

- para el pote de tono nos surge una duda:¿es posible usar un solo pote tipo pushpull para en una posición variar el tono de una pastilla y, en la otra posición, variar el tono de la otra pastilla?

Gracias de antemano a los que sabeis más y quereis y podeis compartirlo. Animaos que no tenemos ni idea y poco que ayudeis será mucho!

Saludos!
