Ayuda cableado footswitch doble

#1 por Local Extremo el 26/04/2016
Hace poco me ha llegado un foot doble para cambio de canal y reverb y un cable jack-jack stereo.
Cuando lo he conectado a mi cabezal, resulta que solo hace el cambio de canal/reverb MIENTRAS LO MANTIENES PULSADO, en cuanto lo suelto vuelve al canal de origen.

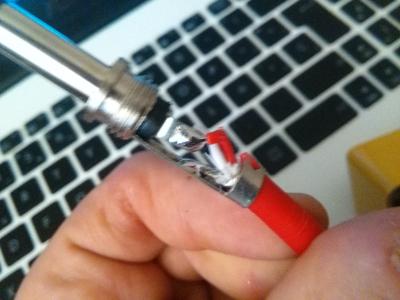

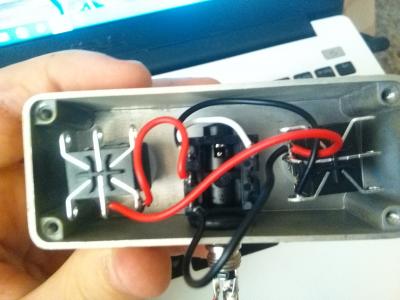

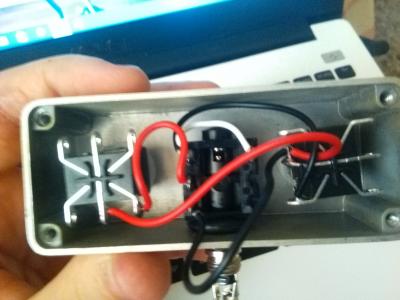

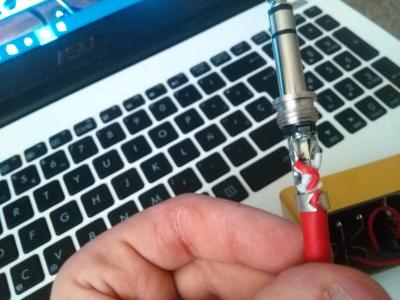

Supongo que será que el foot o el cable están mal cableados. Adjunto fotos para quien sepa de electrónica y pueda echar una mano.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#2 por Local Extremo el 26/04/2016
Puede ser que en los DPDT estén mal conectadas las patillas?? :oops:
Subir
#3 por Local Extremo el 26/04/2016
Por favor, alguien que pueda ayudar?
Subir
#4 por despista2 el 26/04/2016
¿Sólo te pasa con el pulsador de cambio de canal? ¿De qué amplificador se trata?
Subir
#5 por Local Extremo el 26/04/2016
Me pasa con el de cambio de canal y el de reverb, el ampli es un epiphone SoCal.
Subir
#6 por despista2 el 26/04/2016
Vale... Ese amplificador no tiene biestables en el control de los reles, así que necesita un footswitch con enclavamiento (pisas y cierra, vuelves a pisar y abre), y el que has comprado tiene pulsadores sin enclavamiento, de los que sólo están cerrados mientras pisas. Si no puedes devolverlo, tendrás que cambiarle los pulsadores para poder usarlo.
Subir
#7 por Local Extremo el 26/04/2016
Joder, que putada. Esos pulsadores puedo encontrarlos en cualquier tienda de electrónica?
Subir
#8 por despista2 el 26/04/2016
No es frecuente encontrarlos en tiendas "normales" de electrónica, y si los encuentras suelen ser caros. Por ebay se pueden encontrar bastante baratos si no te importa esperar a que te lleguen desde china.
http://www.ebay.es/itm/321692785715?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT
Ese es de 3 circuitos y sólo necesitas 1 de los 3; pero lo puedes usar igualmente (los que lleva tu pedal son de 2 circuitos y también usa sólo 1)
