Amplificador de guitarra a partir de radio.

#1 por mala-estrella el 30/07/2013
Os presento mi proyecto, voy a construir un amplificador de guitarra a partir de una radio valvular. La radio no funcionaba, asi que, voy a rediseñar el circuito y voy a poner componentes actuales, ya que, muchos de los utilizados en la radio (que tendra alrededor de 50 años) han sufrido calentones y, no me fio. Y, no me vengais con rollos de que no desperdicie componentes vintage, porque, los condensadores en su gran mayoria han sufrido calentones y, aun asi, como ya se hablo en otro hilo, los condensadores "no suenan" y, las resistencias, seguro que son bien malas xD
De la radio voy ha aprovechar el mueble, los zocalos, el chasis y algunas valvulas (aunque creo que una de las valvulas tiene microfonias).

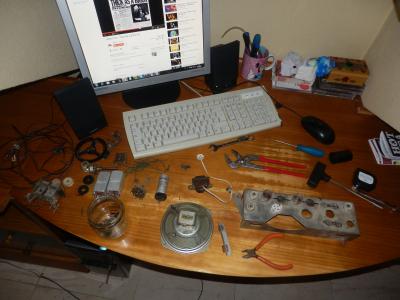

Aqui toda la radio desmontada, excepto el mueble, los componentes estaban soldados al aire, asi que tuve que quitarlos uno a uno, ya podrian haber estado soldados punto por punto en una placa de baquelita, me habria ahorrado bastante tiempo.

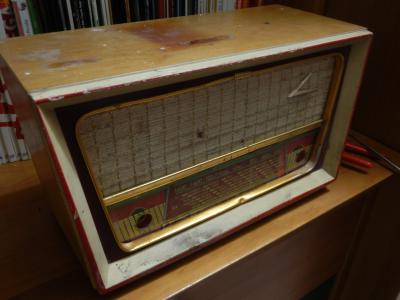

Aqui una foto del mueble, el estado de este es lamentable, puede que el frontal lo haga de nuevo y, con seguridad si que digo, que, voy a decaparlo entero y lo voy a volver a pintar.

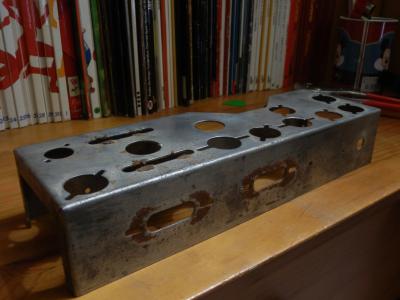

Este es el chasis desnudo (que pornografico :babeando: ) esta mas o menos bien, excepto que debajo de donde habia unos conectores de plastico esta super oxidado, asi que, ya que tendre que quitar el oxido de ahi, ya de paso dejo todo el chasis bien reluciente.

Perdonar, pero, no tengo fotos de la radio sin desmontar.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#2 por mario_coria el 30/07/2013
Me apunto a ver como termina esto!!
Subir
#3 por mala-estrella el 30/07/2013
#2 Ya está arreglado.
Subir
#4 por Göran Catany el 03/08/2013
No hace mucho me quise enfrascar en un proyecto así y no encontré ninguna radio antigua de válvulas por ningún sitio. Acabé haciendo un mini-ampli con un Walkman de cassette, tengo el vídeo en algún lado, a ver si puedo colgarlo, la verdad es que suena horriblemente jajajaj

A ver como acaba esta radio tan nueva y flamante, y si me podéis decir algún lugar dónde pueda encontrar alguna... Porque aquí en Mallorca no encuentro nada y por internet son todas restauradas y muuuy caras (y no quiero estropear una radio restaurada)

Saludos!
Subir
#5 por rioj el 03/08/2013
Yo tengo una que no funciona parecida a esta:


¿Creeis que podria servir para hacer uno de estos?

Saludos.
Subir
#6 por rioj el 03/08/2013
Creo que es como esta exactamente, una ondina. Pero a la mia no le falta un boton , jajajaj:

Subir
#7 por mala-estrella el 03/08/2013
#6 Si es anterior a los setenta, seguro que es de valvulas. Bueno, para estar seguro simplemente abrela y mira si tiene alguna valvula de vacio (peazo consejo)
Bueno, luego para hacer que suene por ella la guitarra, lo mas facil es que tenga una entrada de phono y meter por ahi la guitarra, en el caso de que no funcione la radio, pues, o la arreglas, o, diseñas tu un circuito propio dejando la apariencia de la radio original (lo que he hecho yo).

Sobre el proyecto, aprovecho para decir que ya deje bonito el chasis, al final lo que hice fue quitarle el oxido gordo y demas, pero, se siguen notando las motas de oxido, y sigue teniendo algunas ronchas como de grasa (que,no se quitan ni "patras"), me gusta el aspecto "vintage" que tien ahora. Tambien empeze a decapar el mueble, pero, tampoco hice mucho, me llevo bastante tiempo desmontar el frontal. No pongo las fotos porque no las tengo aqui, las tengo en una camara que tengo en otra casa, mañana o esta noche las pongo.
Subir
#8 por rioj el 03/08/2013
De valvulas es fijo. Creo que no funciona y la verdad que no la he abierto para ver que pinta tiene por dentro.

Gracias, a ver si un ratito la miro.

Saludos.
Subir
#9 por FaUs el 04/08/2013
Cuando he leído esto me han venido recuerdos de mis comienzos y esas pedazos de radios antiguas a válvulas, era lo que había y nos podíamos permitir, cuantas horas les dimos caña oiga.
Subir
#10 por mala-estrella el 05/08/2013
Sigamos con el proceso.
Primero, quite "lo gordo" al chasis, aun sigue notándose que tiene muchos años, pero, ya no esta viejo, básicamente lo que hice fue lijarlo al agua (a mano) hasta que me pareció conveniente, no tiene mucho misterio el proceso, aun así, pongo alguna foto.
Así quedo el chasis:
Luego, al día siguiente, en teoría iba a decapar el mueble, pero, me llevo bastante tiempo desmontar el frontal (y, porque me ayudaron, que si no...). El problema de desmontar el frontal es que había que sacarlo por atrás y, iba muy justito, me daba miedo romper el mueble o rajar algo, luego, el embellecedor rojo, fue mucho más fácil de quitar, por suerte. El proceso también tubo poco misterio, simplemente fue quitar algunos tornillos y ya está. Ahí va una foto del mueble desmontado:
Se creéis que pongo demasiada imagen, me lo decís.
