3way toggle switch de 6 pins - Filtro de tono.

#1 por Camagroc el 26/04/2012
Quiero hacer un filtro de tono al estilo de las gretsch, con dos condensadores de diferente valor y un toggle switch de 3 posiciones y 6 pins.
He estado buscando diagramas y los pocos que encuentro no los acabo de entender...

Como lo debo conectar todo?

Que valores de condensadores debo poner? tengo tres orange drop, un 22, un 33 y un 47.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#2 por sergiomusical el 26/04/2012
Este tipo de interruptores de 3 posiciones y 6 patillas pueden tener distinta configuracion.
Supongamos dos columnas de 3 pines en vertical (ya que con polos y demas palabreria puede ser mas lioso)

*Puede ser que en cada posicion el interruptor junte cada pin con su homologo de la otra columna.

*En otros las columnas" son independientes y funcionan:
-pos1 junta pin 1 y central
-pos2 no junta nada
-pos3 junta pin 3 y central

*Hay otras formas, entonces en cada caso para lo que tu quieres hacer se configura de una forma.
Lo importante es saber cual es el que tienes viendo si el fabricante te adjunta algo.
Y a partir de ahí estudiar el cableado.

Un Saludo Camagroc!

------------------------------Edito para añadir------------------------
Los condesadores que tienes son los valores mas standar que se suelen usar, te valdrán perfectamente.
Para lo que quieres hacer creo que es mas sencillo con un selector rotatorio (es mas facil de configurar, 1 entrada 3 salidas), aunque cuando me digas las especificaciones tambien lo podremos hacer con el toggle.

Axl Rose: “Estaba armando melodías en mi cabeza cuando pienso: “Coño, esto es mejor que Led Zeppelin”. Después, llegué a casa, puse un disco y dije:” Es que era Led Zeppelin-”

Subir
#3 por sergiomusical el 26/04/2012
Si el switch es el mas estandar que se usa puedes utilizar este esquema, dos filtros y off
http://deaf-eddie.net/tdpri-drawings/gretsch-tone.jpg

Axl Rose: “Estaba armando melodías en mi cabeza cuando pienso: “Coño, esto es mejor que Led Zeppelin”. Después, llegué a casa, puse un disco y dije:” Es que era Led Zeppelin-”

Subir
#4 por Camagroc el 26/04/2012
El selector es un allparts... le haré unas fotos.

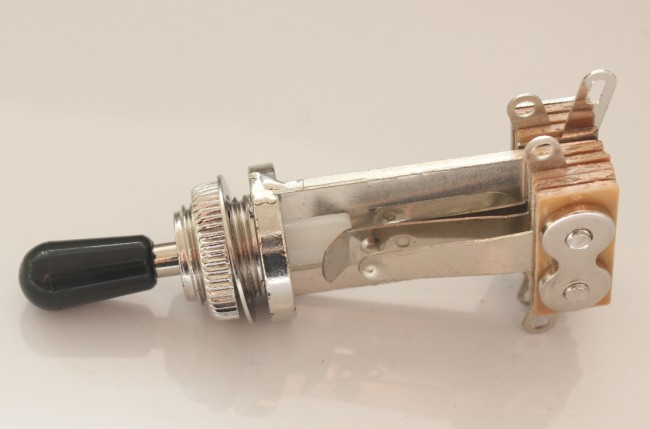

No es un miniswitch, es un toggle como el de cambio de pastillas normal de una Les Paul, pero en vez de tener 4 pins (3+1) tiene 6 (3 + 3)
Parecido a éste:

También tengo algun miniswitch on-on-on... si no me sirve el grande lo provaré con el pequeño.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#5 por bbalfredo el 27/04/2012
Subir
#6 por Camagroc el 27/04/2012
De momento montaré el pote de tono con el condensador de 47 a ver que pasa...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
