Zocalos DIY para valvulas

#1 por ppaappoo el 19/04/2010
Hola, tengo un proyecto empezado hace unos días de un ampli 100% valvular pero la idea es gastar menos posible y como los zocalos rondan los 12 dolares americanos decidí hacerlos yo mismo.

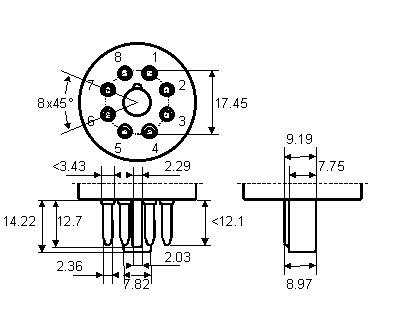

En esta pagina encontre las medidas de las valvulas mas usadas Frank's Electron tube Pages usando las imagenes correspondientes al los zocalos octal (EL34) y noval (12AX7)...



... y un poco de trigonométrica arme este layout para despues hacer una pcb y soldarle unos ternimales.

Mañana comprare dichos terminales y subo unas fotos de como quedaria terminado.
Archivos adjuntos:

Hola, no sere el capo de la musica ni la electronica pero capas te pueda dar una mano. Mi msn es the.sherminator@hotmail.com en el face tambien estoy con ese mail.

Subir
#2 por ppaappoo el 19/04/2010
Pregunta, como hago para pasar del Pcb express a una imagen sin perder la escala y asi poder imprimirlo???

Hola, no sere el capo de la musica ni la electronica pero capas te pueda dar una mano. Mi msn es the.sherminator@hotmail.com en el face tambien estoy con ese mail.

Subir
