Ukelele tahitiano

#1 por Raditz el 19/06/2013

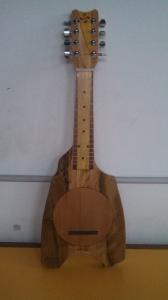

Bueno hace rato que he comenzado con el tema este de hacer cosas que suenen parecido a instrumentos llevo hechos un cuantos ukeleles (por su tamaño me resultaron un buen instrumento para comezar ... lugo arranque con una acustica tipo gibson l00 ...que salio..bueno..se deja tocar hace poco termine mi segunda acustica un poco más profesional ya y bueno..el post que pongo es de un ukelele tahitiano para un "cliente" que como buen descendiente de vascos solicitó que leponga unos lauburos como detalle..aclaro esto ya que como es un símbolo similar a una svástica no se asocie con la simbología de estas... arranco..

El uke taitiano o polinesico es un bicho que lleva 4 cuerdas dobles cuerpo maciso con un cono al medio sobre el que va el puente, planos...bien gracias....a base de fotos y de tomar prestadas medidas de uke tradicionales y de mandolinas armé un plano.. de cual una vez terminado el instrumento note que algunas mejoras habrá que hacerle en un futuro 2 uke... generalmentese encordan con hilo de pesca..aunqeu no lo recomiendo ya que en mi caso no resulto con un buen sustain...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
3
#2 por Raditz el 19/06/2013

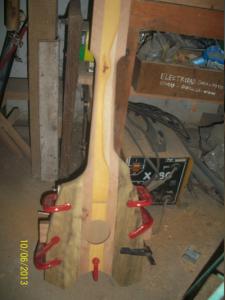

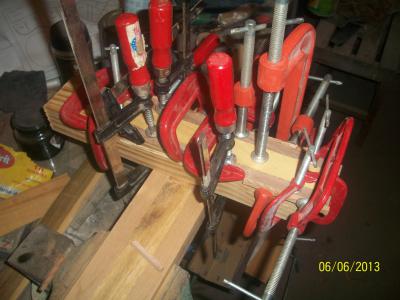

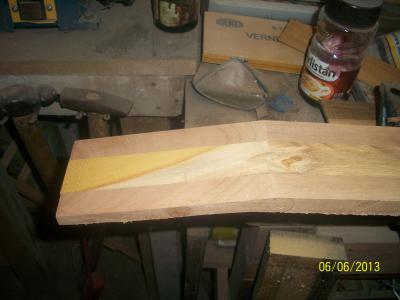

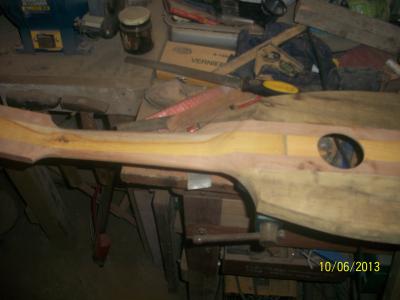

Bueno se ve que soy mejor hacendo cosas de madera que postenado...me maté poniendo una descripción a cada foto y no as las veo por ninguna lado.. buenos esta explicado el datalle de la costruccion... en primer lugar quiero aclarar que el detalle que tiene se llama lauburu (OJO! no son esvásticas http://es.wikipedia.org/wiki/Lauburu) No hay demasiado que explicar en las fotos se ve bastante bien... el diapasón esta encastrado por que los materiales del mastil (el cedro boliviano ) no es tan resistente como la mora al manoseo entonces se va a gastar antes por lo cual esa parte en el diapason es de ibirá pitá, además la mora amarilla del mastil tenia justo veta fea en la parte ás visible del instrumento por otra parte como va metido dentro del cuerpo...no se me ocurrio mejor forma para facilitar el calado de los trastes que en una pieza separada. Las maderas usadas son mora amarilla (a pedido de quien encargo este uke) cedro boliviano, laurel, ibir´a pita y cedro rojo canadiense (tapa del cono) Por problemas con la camara no pude documentar el proceso de lijado , pintado, colocaci´on de inlay ..estaba todo bien explicado en el detalla que le puse a cada foto... ja! saludos.
Subir
1
#3 por Raditz el 19/06/2013
Ahh me olvide...no se escribi tanto que al final no salio lo importante si alguien se larga a hacer uno... calculen que el puente quede en el centro de la tapa del cono... (justo el que copie yo .... la tenía donde la puse) ya que se sacrifica mucho volumen de sonido puesta en otro lado.... auqneu en el que hice yo.... al medio sonaba mas fuerte pero el sonido no era tan claro.. asi que scrifiqué sonoridad en por de fidelidad.
Subir
#4 por danisauc el 19/06/2013
Me gusta!

No me caben en la firma los nombres de todos los foreros con los que he tenido un trato exquisito.

Subir
#5 por Raditz el 19/06/2013
Gracias che.
Subir
#6 por lvsadthory el 05/07/2013
hola amigo, en otro post tuyo, vi que tienes algo para cortar en perfecto angulo los surcos para los trastes, aver si puedes poner fotos de eso mano. es que a mi me quedan todos chuecos :'(

la inteligencia me persigue, pero yo soy mas rapido nadie pasa de esta esquina, aqui mandan las divinas, por que somos gasolina, gasolina de verdad.

Subir
#7 por Raditz el 05/07/2013
jajajaja... no se si tengo alguna foto, pero no es muy sofisticada la cosa... hice tipo una caja de inglete para cortarlo en linea recta, el secreto más que nada es que el diapason este cortado de forma rectangular antes de ranurarlo, entonces con una escuadratrazás donde van...lo que podés haber visto es una regla que tengo tipo plantilla con el lugar en donde va cada traste pero solo es para marcar, yo usa una sierra que debe ser de las más baratas que hay en china! el secreto es ya te digo que el rectángulo de diapason tenga un lado bien recto. una vez que ranuraste ahi le dás recien la forma trapezoidal.... no hay mucha ciencia..... Aunqeu he visto que vienen cajas de inglete para ranurar trastes que son bien sofisticadas..... lo mio es solo a pulmón y paciencia. te paso un link de una caja de ingletes para trastes.... http://www.stewmac.com/shop/Tools/Special_tools_for_Fretting/Fret_Slotting_Jig.html?actn=100101&xst=3&xsr=24... igual.....tampoco es cirugía de cerebro....así que algunos errores en cuanto a la alineacion de los trastes..es aceptable y también podes compensar algunas cosas con la distancia del puente y de la cejuale...no grandes errores pero si muchos pequeños....
Subir
#8 por colo el 15/05/2014
Hola, que lindo trabajo que hiciste!!...estoy recopilando informacion para poder construir uno, me interesaria saber sobre medidas como el largo total, largo del mastil, ancho, diametros de los agujeros de la caja, el del frente y de atras....desde ya te agradezco cualquier informacion!!

Saludos
Subir
#9 por Raditz el 15/05/2014
Hola! mira yo planos, como planos...no encontre..... pero te digo las medidas que utilice (mas o menos), lo hice en la escala de un uke tenor tradicional (430 mm) para la distancia de trastes....como simepre utilice el fret calculator de https://www.stewmac.com/FretCalculator, para la distancia entre cuerdas es de 9mm (mas o menos) entre cada par y cada cuerda del par estan a 3mm (como en mandolinas y charangos). te adjunto un plano de un ukelele tenor normal... asi que el ancho del diapason al trate 0 debe ser más o menos sería de 36mm+3mm+ 3mm +3mm + 3mm = 48 mm aproximadamente y si lo haces trapezoidal..siguiendo las proporciones habituales de un instrumento tendas unos 58al traste 12 ... igual luego que lo hice me di cuenta que la mayoria de estos instrumentos no tienen diapason trapezoidal sino que son rectos.... para el cono de resonancia..... el diámetro es más o menos 2 veces el puente ... y los agujeritos del puente entre par de cuerdas es el que sale de la proporcion del trapecio del diapason y entre cada cuerda del par es 3mm...b ueno.espero haberte ayudado....saludos
Archivos adjuntos:
Subir
#11 por nagual el 18/05/2014
Lo acabo de ver. Buen trabajo! ¿Cómo suena? ¿nos prestas un audio?

enhorabuena
Subir
#12 por colo el 27/05/2014
Gracias por la informacion !!! me voy a poner a trabajar y ver que sale...
Saludos
