Tube Screamer: No consigo componentes

#1 por juanitocnlp_87 el 15/10/2009
Buenas... me estoy haciendo este pedal casero y no puedo conseguir siertos materiales... tengo todo menos las resistencias de 510k y el condensador de 51pF.
Por el condensador de 51pF me dieron lo mas cerca que es de 56pF y con las resistencias no se que hacer, solo consigo de 470K lo mas cercano...
aclaro que nada de esto esta montado todavia, esta dentro de una bolsita y estoy desesperado por empezar a armarlo pero tengo miedo de quemar todo que cortocircuite explote y sufra quemaduras de tercergrado en toda la cara y parte del brazo(broma).
concretamente ya perdi las esperanzas de encontrar estos componentes... lo que en realidad queria saber es si se pueden suplantar las resistencias o hacer algun truco para hacer una equivalente como poner dos resistencias en linea que las pueda conseguir mas facilmente y lo mismo para el condensador si pasaria ago si lo cambio... lo que yo quiero es que ande, que emita sonido, no me importa mucho si no me queda tal cual el original.. muchas gracias al que me pueda aportar algo
Subir
#2 por secoz el 16/10/2009
Si pones las resistencias en serie se suman, asi puedes lograr el valor que necesites.

Si a la resistencia que tienes le pones en serie 40k, o dos de 20k llegarías al valor que necesitas.

Respecto al los capacitores la verdad no sabria decirte si se puede hacer un truco silimar, a mi me paso algo como tu caso y le puse la del valor mas cercano y sono bien.

Puedes probar y haber que tal suena, no se ve que sea mucha diferencia. Son solo 5 pf

Te invito a ver mis videos de instrucción!
http://riffcollector.blogspot.com/

Subir
#3 por David el 16/10/2009
Para los capacitores, si pones dos en paralelo las capacidades suman. A partir de ahi, puedes buscar una combinacion que te funcione.

Aun asi, yo montaria el circuito con los valores que has conseguido. 40Kohmios de diferencia no son demasiado y 5pF tampoco. No creo que pase nada por variar esos valores un poco (tu integridad fisica no corre peligro) :D

:saludo:
Subir
#4 por phakkito el 16/10/2009
afinando mucho... . puedes poner dos condensadores de 100pf en serie.

En el caso de los condensadores, la capacidad en serie, se divide.....en este caso entre 2

asi tienes un bonito condensador de 50pf....;) :D

La resistencia exacta te la da poniendo 180k y 330k en serie... con valores standarizados.

Un saludo

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#5 por juanitocnlp_87 el 17/10/2009
muchas gracias gente... pude conseguir dos resistencians que me suman 510k ahora veremos como ponerlas en serie sin que quede feo ya que el circuito ya esta impreso y no da lugar a que lo modifique y con respecto al condensador me parece que dejo el de 56pF y veo que pasa... obviamente cuando la termine les cuento como me fue y si termine sin leciones mayores...
Gracias
Subir
#6 por juanitocnlp_87 el 19/10/2009

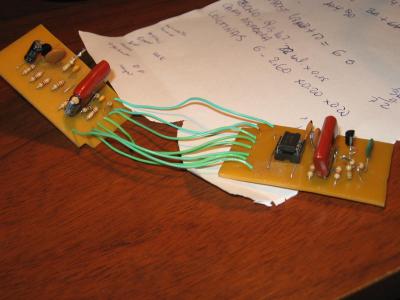

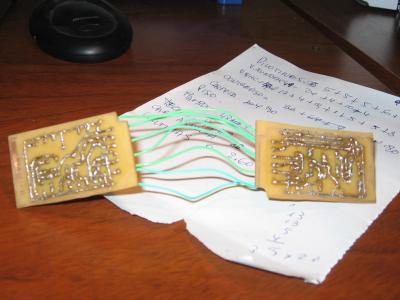

bueno muchas gracias al fin arme el circuitol y ahora si puedo les muestro como me quedo... me faltan un par de cosas pero a lo que mas miedo le tenia era al circuito ya que era la primera vez que tenia un soldador en la mano y para ser la primera vez creo que me salio bastante ien... asi que espero que cuando termine funcione despues de tanto leer y leer y recorrer foros y paginas para animarme a hacerlo...
Archivos adjuntos:
BBCode:
BBCode:
Subir
#7 por Dr.Maligno Tech el 20/10/2009
buenas, una cosika, el condensador de 51pf es parte clave de este pedal, asi que te recomendaria que utilizases los dos 100pf en serie, sonara muy grave si utilizas el 56pf, y muy agudo si utilizas el 47pf

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#8 por galdrum el 21/10/2009
En Banzai puedes encontrar esos valores exactos de los componentes, mira:

51pF Ceramic Cap 2,5mm :: 2,5mm :: Ceramic :: Capacitors :: Passive Components :: Electronic Parts :: Banzai Music
510k, 1/4W, 5% Carbon Film :: 100k - 910k :: Carbon Film 0,25W :: Resistors :: Passive Components :: Electronic Parts :: Banzai Music

Puede ser una opción si compras más cosas en esta tienda, porque si no te va a salir muy caro por el tema del porte. Pero bueno, que sepas que se pueden conseguir.

Un saludo
Subir
#9 por juanitocnlp_87 el 24/11/2009
bueno con muuuucha paciencia lo arme y adivinen que paso... no andaba jajaja... cuando me di cuenta que habia imprimido las pistas al revez asi que para no desaprobechar la placa hice algunos mamarrachos para que el integrado quede del lado correcto... cambiando algunos componentes que se habian quemado y otros que estaban mal por fin funciono... y de maravilla... tiene mucho mucho volumen no se si a alguien le habra pasado lo mismo, cosa que me encanta jaja estoy chocho ahora les dejo unas fotos... ahh el conmutador de pie DPDT no lo consegui por lo que le puse una llave hasta encontrarlo y vale aclarar para la gente de Argentina que aca no se consigue como DPDT no entienden nada en las casas de electronica cuando les nombras eso, aca se llama LLAVE INVERSORA DOBLE. asi me lo dieron a mi... nada mas que en vez de ser una llave deve ser un pulsador... bueno les dejo unas fotos y tambien unas fotos de como me arme la cajita con una placa de bronce que reciclo mi vieja hace tiempo de una demolision de una casa vieja.. estaban tiradas y les di uso1399544b0c4cee5e367.jpg1399544b0c4d019b0e9.jpg1399544b0c4d0f9864e.jpg1399544b0c4d2864485.jpg1399544b0c4d36bf18b.jpg1399544b0c4d4468f8e.jpg1399544b0c4d51a4ba9.jpg1399544b0c4d5e2955f.jpg
