True bypass, la gran incognita. Respuestas a tus preguntas.

#13 por Dr.Maligno Tech el 21/09/2011
#12
Gracias perla.
Nos vemos en Luque.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
1
#14 por deruf el 26/09/2011

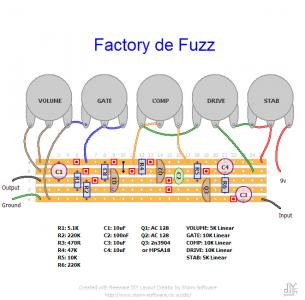

así quedaría? al fin y al cabo?
Subir
1
#15 por Dr.Maligno Tech el 27/09/2011
deruf escribió:
así quedaría? al fin y al cabo?


ahi veo alguna cosilla que no esta bien, como el enganche de el negativo de la bateria, que deberia ir al Ring de el jack input, y va al sleeve, asi se gasta la bateria poco a poco aunque no lo uses y tengas el led apagado.

por lo demas esta un poco confuso ese diagrama, pero bien

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
3
#16 por batabuntu el 27/09/2011
Un más uno por lo bien explicado, me guardo este post!!!
Subir
#17 por deivys20071 el 09/10/2011
gracias¡¡ tenia dudas sobre esto.. wow todo un master..
Subir
#18 por supertux el 20/11/2011
gracias por toda la ayuda que dais sois unos maquinas!!!
Me a quedado una dudilla después de leerlo..jeje
si no le quiero poner adaptador de corriente al pedal, osea solo lo quiero con la pila y el led como quedaria el esquema? esto seguiria igual no? http://gaussmarkov.net/images/1590B_SETUP_WET.bmp
gracias de antemano!
Archivos adjuntos:
BBCode:
Subir
#19 por Dr.Maligno Tech el 22/11/2011
Si, eso es el conexionado de entrada y salida del pedal, en el resto del circuito de switch se insatala el led, y se utiliza el ring de el jack stereo para el negativo de la pila y el positivo al circuito.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
1
#20 por supertux el 22/11/2011

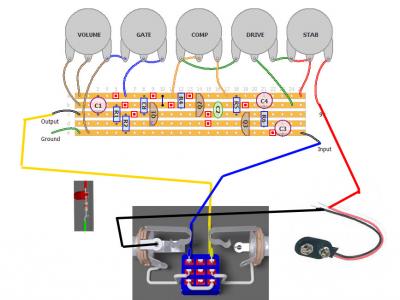

Gracias por contestar Dr maligno, lo siento pero no se mucho del tema y no me a quedado muy claro en donde tiene que ir conectado el led con la resistencia, y el ground a donde tiene que ir? según lo que me as puesto seria como e puesto en la imagen no? gracias por la ayuda jj ya me veía con todos los componentes en casa cogiendo polvo..
Archivos adjuntos:
Sin título-1.jpg
BBCode:
Subir
#21 por essayer el 18/12/2011
joer.. qué fácil parece visto así. Una pregunta, he visto algunos diseños de PCBs que tienen una conexión que pone 9v y en otras, aparte de la de 9v pone SW. Según este esquema, esos pads los dejaríamos libres??
Subir
#22 por essayer el 27/12/2011
A ver si alguien me saca de esta duda que me lleva loco. NO me atrevo a empezar proyectos que me tienen :babeando: por el tema del cableado.
Subir
#23 por LiTaN el 27/12/2011
estos esquemas se dan muchas veces por sabidos pero a los novatos que no tenemos mucha idea nos vienen de lujo!

muchas gracias! =)
Subir
#24 por Zakkattack el 27/12/2011
No se si algunos os ganais la vida con esto o no,pero me pareceria una pena que no fuera asi.Desde luego que da gusto ver gente con semejante nivel ayudando desinteresadamente.Mis felicitaciones...

"Solo tu puedes decidir que hacer con el tiempo que se te ha dado"
