True by pass (Cry baby)

s4molina
#1 por s4molina el 08/04/2009
NOTA: No lo he probado y no garantizo que funcione al 100%, no me ago responsable de los daños causados, solo pongo esto para informar y si alguien lo a porbado que certifique que es verdad.

Buenas a todos, aki les dejo un aporte, como ponerle el famoso True Bypass a tu Cry Baby, es muy facil, solo necesitamos pocos materiales como:

Un DPDT de 6 patas, obio, ¿no?
Tambien un pedazo de cable, de la medida de cable que tiene el pedal preferentemente y materiales de trabajo: soldador, estaño y una navaja o tricheta.

1. destapamos nuestro Cry Baby y procedemos a sacarle el SPDT (interruptor original) y lo desoldamos.
2. luego colocamos el DPDT (Interruptor nuevo)

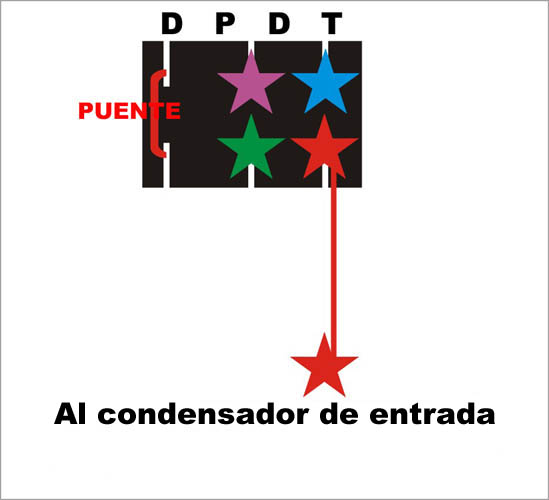

3.siguendo los numeros del DPTP, soldamos los cables:

*Pata Nº1 y Nº4: ahi tenemos que hacer puente con un
pedazo de cable.
*Pata Nº2: en esta pata soldaremos el cable verde
*Pata Nº5: en esta pata soldaremos el cable violeta
*Pata Nº6: en esta pata soldaremos los dos cables azules

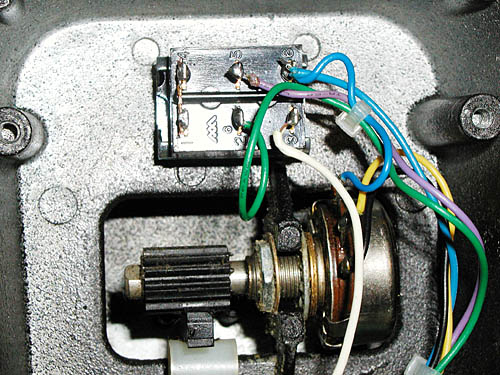

*esto quedaria asii:

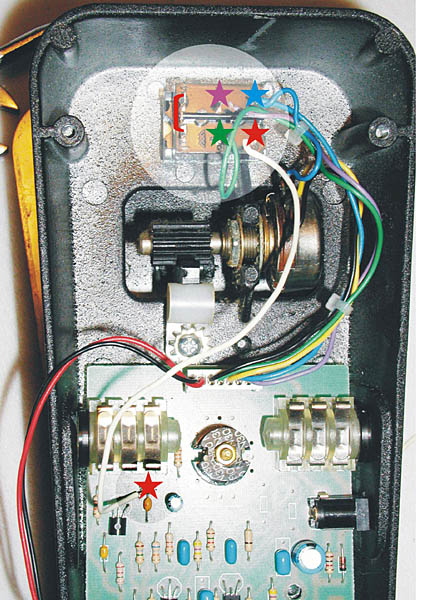

*Pata Nº3: en esta pata con el pedazo de cable haremos
lo siguiente

tomamos una de las puntas del cable y la soldamos en la pata Nº3

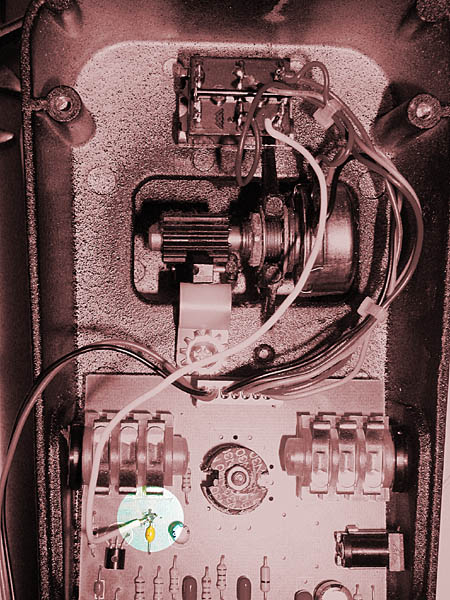

luego, la otra punta, la soldamos en el condensador de entrada
que es este:

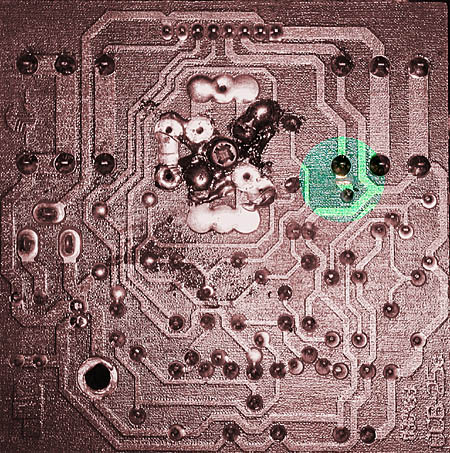

4. este es el ultimo paso: tienen que cortar una linea de cobre con un cuter, cuchillo, ect. con cuidado. aca les dejo una imagen de la linea de cobre que hay que raspar.


Si alguien lo a probado que lo diga y asi estaremos seguros de que funciona e metodo.Saludos.

Fuente: pisotones.com
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
cottle
#2 por cottle el 08/04/2009
Bueno esto estaba en pisotones.com (pagina que recomiendo para los diyers) y yo lo he probado y es totalmente verídico. Lo único que me pasa a mi es que al pisar suena como un estallido pero probablemente sea porque no tengo ni p*** idea de hacerlo y lo haría mal pero si que es verdad y además mu facilillo de hacerlo.
Subir
elefunk
#3 por elefunk el 30/03/2010
Cottle escribió:
Bueno esto estaba en pisotones.com (pagina que recomiendo para los diyers) y yo lo he probado y es totalmente verídico. Lo único que me pasa a mi es que al pisar suena como un estallido pero probablemente sea porque no tengo ni p*** idea de hacerlo y lo haría mal pero si que es verdad y además mu facilillo de hacerlo.


Oye Cottle...en serio te fué bien? mira que le tengo mucho cariño a mi cry baby jajajaja, no quisiera desgraciarlo para toda la vida.....un saludo amigo :saludo:
