#145 por bbalfredo el 15/01/2012
Zamarripa escribió:
Yo solo tengo un pote en funcion...y es volumen!! le doy al 10 y ajajajajaj

jajajaja
cuanto más alto mejor suena!!!!
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
bbalfredo
#146 por bbalfredo el 17/01/2012

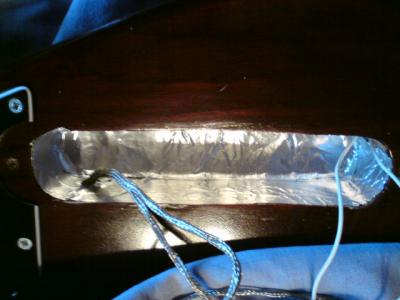

Bueno, pequeños y últimos avances. He apantallado las cavidades. De aqui me sale una duda que no he acabado de entender. ¿Es necesario conectar las cavidades entre si y llevarlas a masa?.

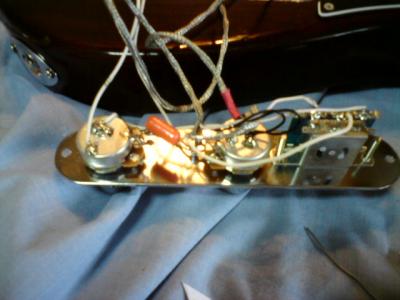

También he realizado el cableado. He utilizado el diagrama de cableado de los 50. Es el que más me gusta para pastillas de bobina unica.

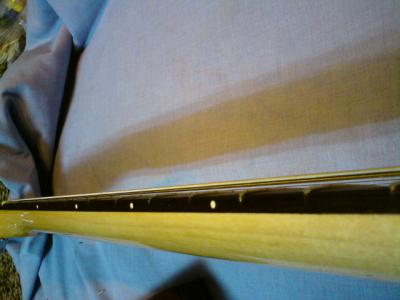

Y también he terminado con los ajustes. Adjunto foto de la acción.
Archivos adjuntos ( para descargar)
Subir
LastMonkey
#147 por LastMonkey el 17/01/2012
Si, el apantallado debe ir a masa

Que buena pinta todo!
Subir
bbalfredo
#148 por bbalfredo el 18/01/2012
gracias!1
Subir
elderico
#149 por elderico el 18/01/2012
Venga hombre grabate algo :D

Estupenda :victoria:
Subir
sergiomusical
#150 por sergiomusical el 18/01/2012
Si, el apantallado debe ir a masa, PERO:
el apantallado está en contacto con los potes, y estos van a masa, asique normalmente no hay que añadir ninguna conexion.

Lo del cableado de los 50s era lo de cambiarle la pata del pote de tono, no?
Subir
Miguel Ángel
#151 por Miguel Ángel el 18/01/2012
Apantallado a masa.
Como bien dice Sergio, el apantallado está en contacto con el potenciómetro y este va a masa...
Pero el apantallado de la otra pastilla si que habría que llevarlo a masa, conectándolo al otro apantallado o a cualquier masa. Por lo que veo en la foto, al apantallado no les has hecho un reborde o doblez para que haga contacto con el apantallado del golpeador, por lo que yo me aseguraría de que ese apantallado llega a masa.
Subir
bbalfredo
#152 por bbalfredo el 18/01/2012
garcias por los consejos. he soldado el apantallado al pote y funciona. No hay ruidos. Y si , el cableado de los 50 es cambiar la pata del pote de tono. Es una tontería pero asi el volumen y el tono interactuan mejor. Y si, grabaré algo para que juzgueis. En fin, la bicha está terminada. Faltan las últimas fotitos. Ya estoy pensando en la siguiente.
Subir
bbalfredo
#153 por bbalfredo el 23/01/2012

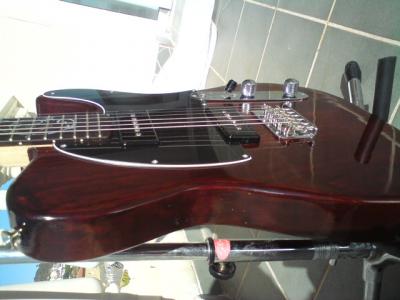

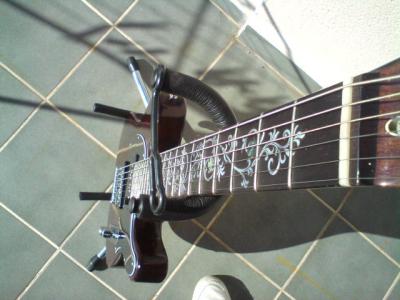

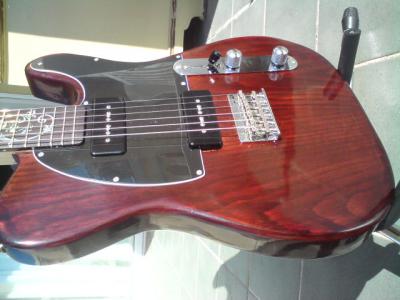

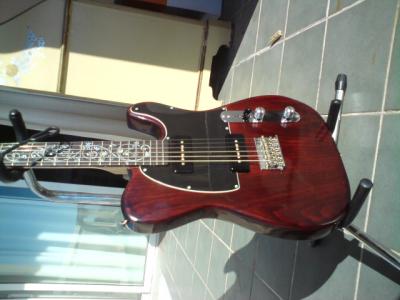

Bueno, pues aqui vienen las últimas fotos. El proyecto está acabado. Gracias a todos por animar, enseñar y asesorar. La verdad es que la experiencia merece la pena, asi que vamos a repetir. En fin, en cuanto pueda cuelgo muestras de sonido. TERMINADO!!
Archivos adjuntos ( para descargar)
Subir
1
cermial
#154 por cermial el 23/01/2012
Felicidades¡¡ ha quedado preciosa, y espero que suene como mínimo igual de bien. A disfrutarla¡¡
Subir
psikoT
#155 por psikoT el 23/01/2012
bbalfredo escribió:
La verdad es que la experiencia merece la pena, asi que vamos a repetir.


otro que se ha enganchao... :D

enhorabuena!... mira que al principio no me hacía tilín, pero ahora que la veo terminada sí me gusta :enamorado:

salu2
Subir
Zamarripa
#156 por Zamarripa el 23/01/2012
Uno mas que se volvio vicioso!

te quedo estupendo amigo! mis respetos para tu teleca!

:aplausos:
Subir
