telecaster - teleacustic , en una sola guitarra.

#277 por pepetrauma el 19/09/2014
el pobre , encima de que esta malito ,y con las pastillas se confunde de post , lo que no saben los moderadores que mi post es suyo ... por siempre.

ESta tarde intentaré poner algo de fotos o de como empece este proyecto ya que ahora si parece que vaya a llegar a su fin .

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
#278 por dr_cinicvs el 19/09/2014
Eso aparece por defecto, no lo puedo cambiar, pero si, parece lo que no es (una simple equivocación)

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#279 por pepetrauma el 19/09/2014
lo dicho unas fotillos de mala calidad.

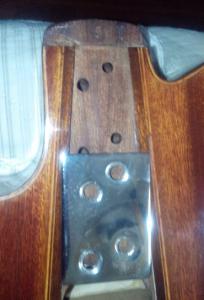

Colocacion del mastil : se realiza la apertura de la caja posterior , Realizamos una placa de acero para atornillar el masti ( sacado de una paleta de albañil, que me costo cortar y perforar , y pulir) tape los orificios originales del mastil y realice unos nuevos .

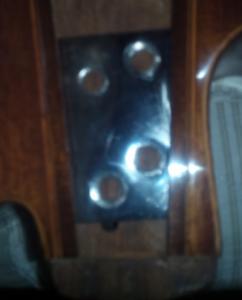

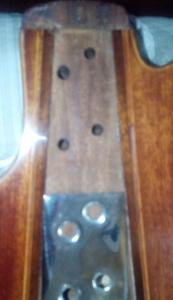

se pasa la placa bajo el sistema de cierre ( foto 2 y 3 ) hasta colocarlo en su sitio .

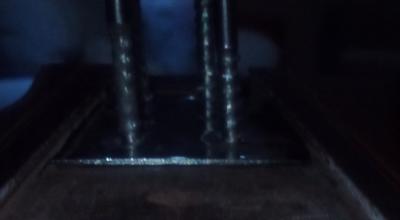

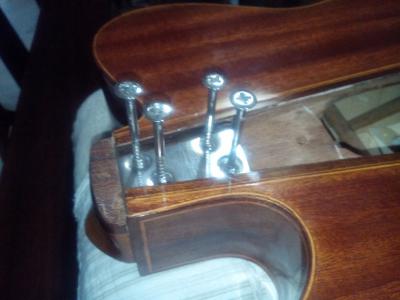

Tornillos de acero con paso de rosca de madera . fotos 5 y 6 .

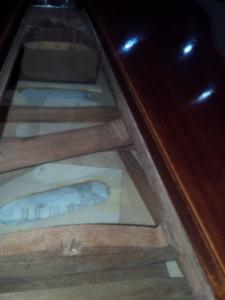

y la ultima foto como se ve el acceso a la electronica desde atras .
Archivos adjuntos:
colocacion mastil 1.jpg
BBCode:
colocacion mastil 2.jpg
BBCode:
colocacion mastil 3.jpg
BBCode:
colacion mastil 4.jpg
BBCode:
colocacion mastil 5.jpg
BBCode:
acceso a la electronica 1.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
2
#280 por pepetrauma el 19/09/2014

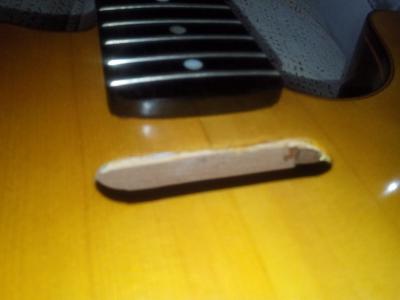

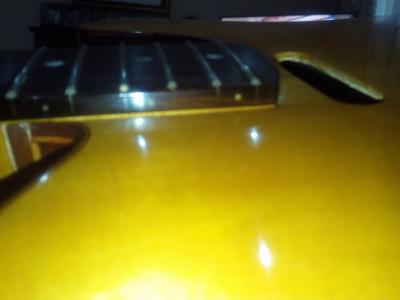

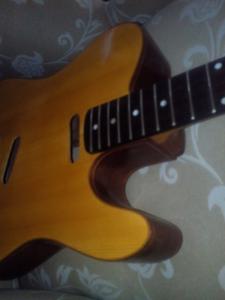

Una vez colocado el masti y orientado y apretado , por delante queda del siguiente modo . Recuerdo que le hice un rebaje para poder tapar el mastil por la zona del cutaway con los aros ..
Archivos adjuntos:
apoyo del mastil.jpg
BBCode:
apoyo mastil 2.jpg
BBCode:
detalle del cutaway.jpg
BBCode:

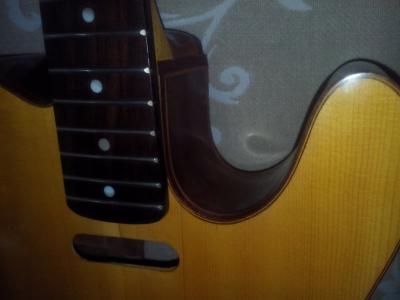

detalles cutaway2.jpg
BBCode:

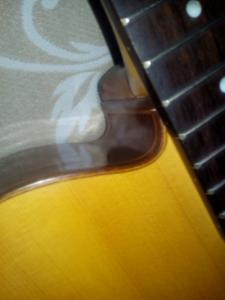

mastil por zona not cutaway.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
2
#281 por luisito el 19/09/2014
Como luthier una maravilla, pero como fotografo te tienes que venir conmigo a hacer un curso, que yo ando igual. :jajajaja:

Fijate que en esas fotos se aprecia la veta de la tapa y unos aros muy hermosos, que no se apreciaban bien en las otras fotos, :bien:

Me parece a mi que cuando la guitarra esté terminada a nada que hagas unas fotos medio decentes alguno se va a llevar una buena sorpresa :sorprendido:

Y luego esta la tapa esa del fondo, mira que me maravilla como te las has ingeniado :amigos:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#282 por pepetrauma el 19/09/2014
de momento , uso el telefono , para pasar las fotos mas rapido , y no estar con la camara . pero ya le haré unas fotos con la camara "guena" y con luz del dia , cuando la acabe . De todos modos no quiero que la imagenes pesen demasiodo , por eso del otro sitio . Saludos .

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
#283 por luis67 el 19/09/2014
Se ve estupenda. El acabado se ve perfecto.

¿Has teñido el diapasón?
Subir
#284 por spidey12 el 19/09/2014
Jjjj, las paletas de los albañiles se hacen para durar, es como el acero inox. que cuesta un huevo perforarlo. Lo demás perfecto, poco más se puede decir, una idea bien llevada a cabo. Hay que ver como pensamos que pueden funcionar las cosas y como al final encaja todo como un guante.

Más información en:
http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/proyectos/273-les-paul-59

http://www.tokaaguitars.com

Subir
#285 por pepetrauma el 19/09/2014
luis67 escribió:
Se ve estupenda. El acabado se ve perfecto.

¿Has teñido el diapasón?

no solo he teñido de ambar el mastil

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
#286 por rafa el 20/09/2014
... Pues mi agüelo era albañil... y un dia le apareció una paleta con cuatro taladros.... yo le dije que seguro habian sido los ratones.


... que guapa esta quedando... se ve bien hasta con en esas fotos!!!
Subir
#287 por pepetrauma el 24/09/2014

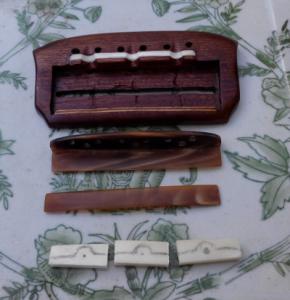

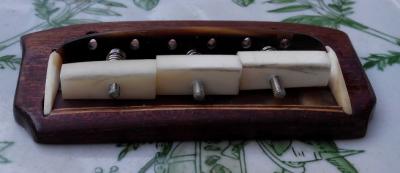

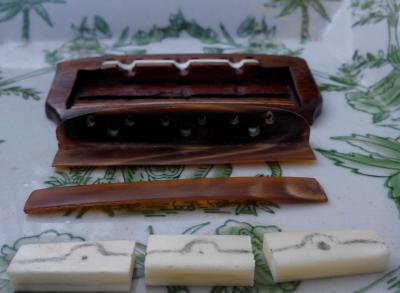

el puente : Ya sabeis , si habeis leido el post anterior , que l aintencion es hacer un Puente con selletas moviles y de hueso , tipo telecaster sobre un puente acustico que lleve el piezo de una guitarra acustica . ( complejo )

la idea , es hacer un puente de acustico algo mas ancho de lo normal, la ranura para el piezo sobre el que apoya un trozo de hueso de cuerno de bufalo , en forma de L tumbada ( la base en dos piezas ) con unos refuerzos laterales hechos de hueso y encajados a presion ( que iran finalemnte pegados ) sobre el que se hacen los orificios para el paso de las cuerdas , y el de los tornillos para las selletas .

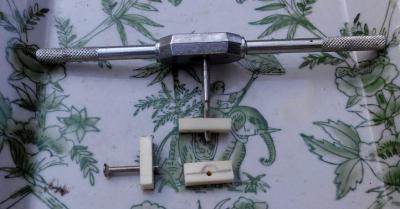

las selletas de hueso , pendiente de dar la altura de modo definitivo una vez puesta las cuerdas y que el alma se ajuste un poco ya que en altura no serán regulables ( como en la acusticas) pero si serán regulables para quitar . Aunque inicialmente el apoyo de la cuerda en la selleta estará previamente compensado para que el movimietno de las mismas sea e menor posible ( sobre todo la primera y segunda )

todo ello con las cuerdas que pasaran hacia la caja donde habra unos ferrules que serán la masa de las cuerdas ( ya que el puente no es metalico) .

Este es el motivo de que vaya despacito , el hueso lo preparo yo, lo corto , lo lijo , terrajo y coloco los tornillos .

LAs fotos como siempre de malilla calidad. Espero os guste , y si teneis dudas , solo con comentarlo serán contestadas .
Archivos adjuntos:
mastil piezas 2.jpg
BBCode:
mastil piezas.jpg
BBCode:
BBCode:
puente montado va.jpg
BBCode:

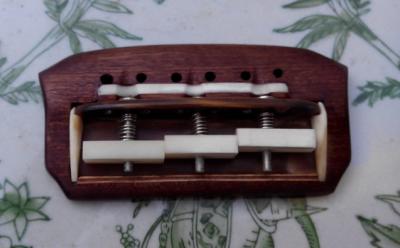

puente montado vp.jpg
BBCode:

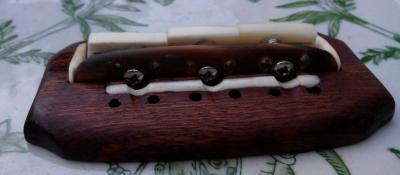

puente montado vd.jpg
BBCode:

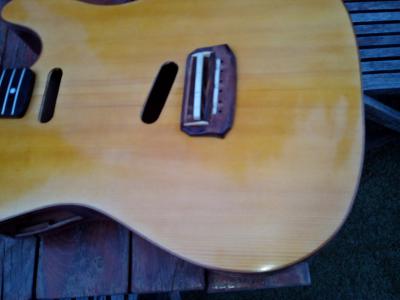

un mas o menos dos.jpg
BBCode:

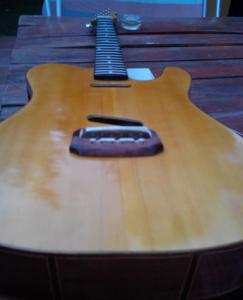

un mas o menos , ( nublado).jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
3
#288 por pepetrauma el 24/09/2014
" No es perfecta ... mas se acerca a lo que yo , un dia soñe......."

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
