Sigo con el tema... Me quedé en lo de hacer la tapa para el alma.

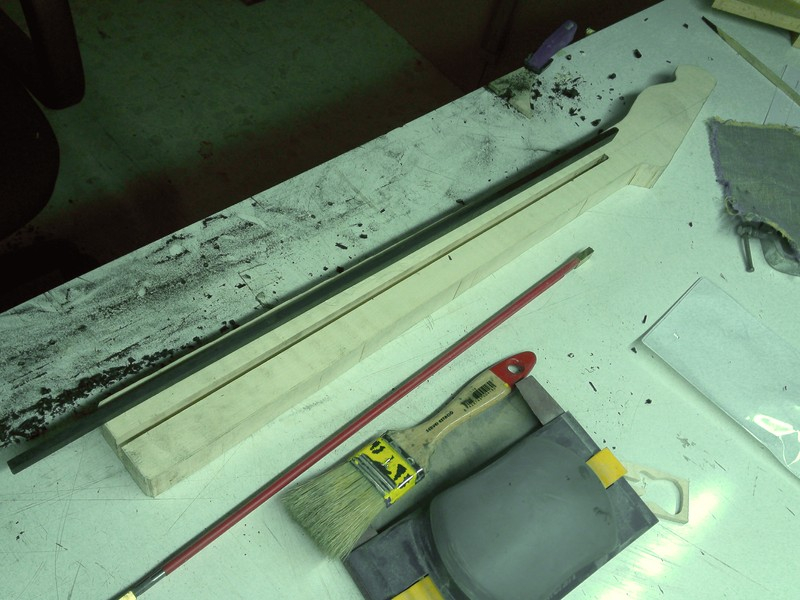

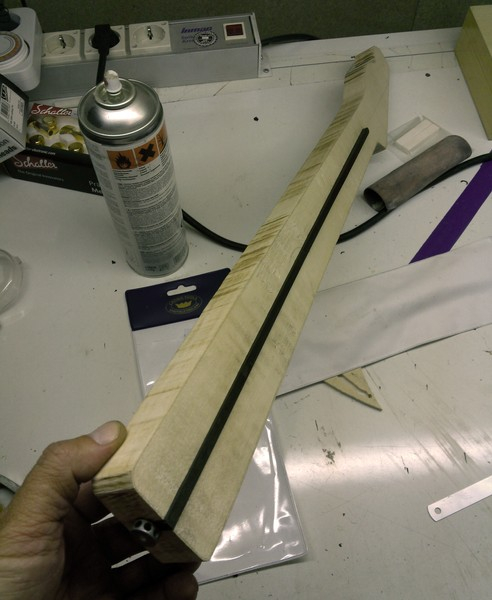

Esta la hemos hecho utilizando una tablilla para diapasón de ébano. Compré uno de segunda categoría, porque total, es ebano igual y no se iban a notar las diferencias de tonalidad en una tirita de 6mm de ancho...

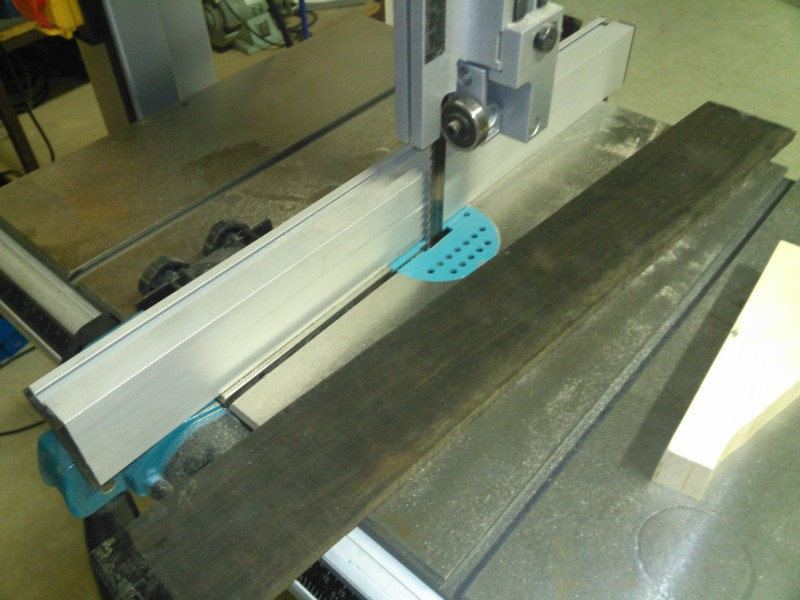

Total, que se trataba de cortar una tira de unos 6.5mm con la sierra de banda para luego rebajar a 6mm.


Luego todo era un tema de lijar, probar... lijar, probar... lijar, probar... lijar, probar... lijar, probar... lijar, probar... lijar, probar... lijar, probar... lijar, probar... lijar, probar... lijar, probar... lijar, probar... lijar, probar... lijar, probar...
Esto viene de perlas para aquello de cultivar la paciencia, y para aquello de acabar con los nervios hasta del más pintao...! :lol:

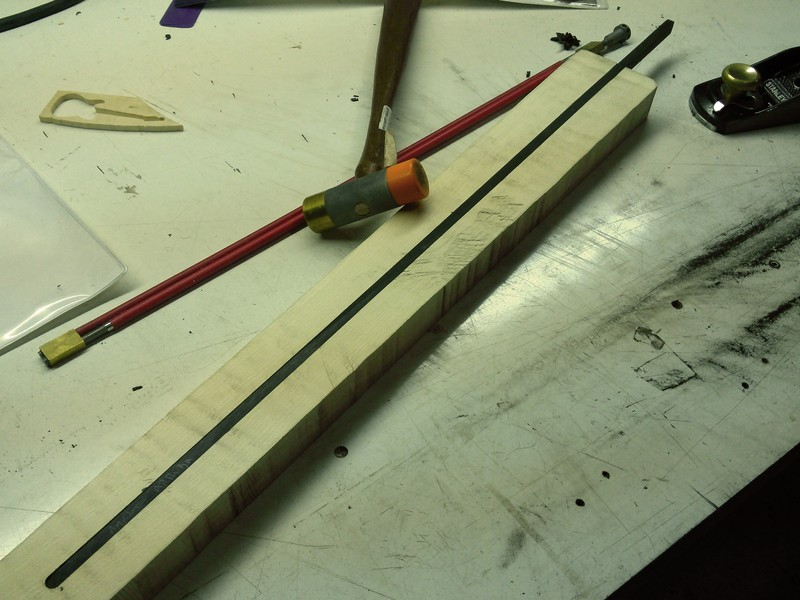

Pero al final, entró, con ayuda del martillito (luego rebajé algo más para que no hiciese tanta presión), pero entró...

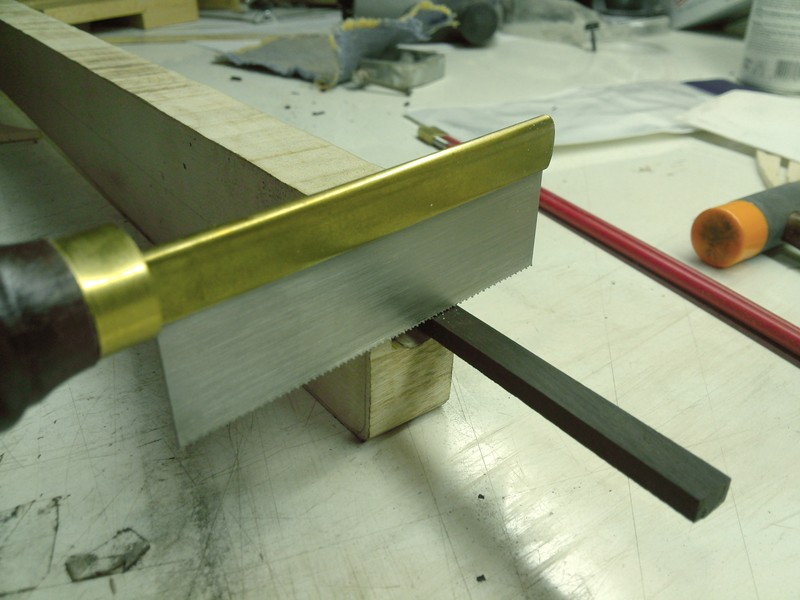

Tras ello solo quedaba cortar el exceso a aces (o a rás, como se suele decir).


Y ya estaba el mástil listo para pasar por la fresadora para darle la forma definitiva usando la plantilla:


Antes de ello, como es lógico, sacamos el alma, y volvemos a meter la tapa, pues la intención es que esta se quede bien igualada.

Trataré de describir el proceso al detalle:

Se trata de usar la plantilla, que habremos hecho con la forma lo más perfecta posible, como guía para la fresa. Así pues, el mismo nivel de perfección conseguido en la plantilla, lo obtendremos en la forma final de la madera.
Como se trata de la misma plantilla que usamos para dibujar la forma en la madera, y dicha forma es la que seguimos, dejando cierto margen, a la hora de cortar con la sierra, pues ahora tenemos un perímetro que eliminar de madera sobrante.

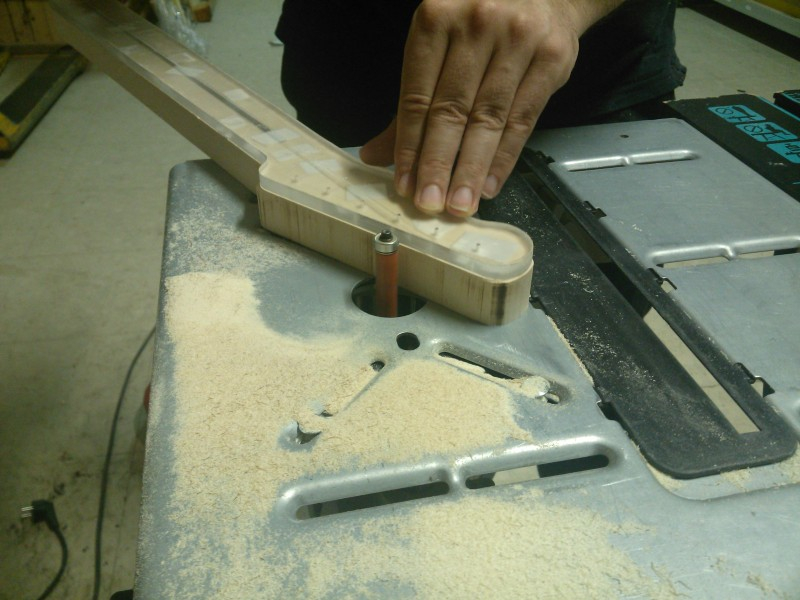

Para ello usamos la fresadora montada en una mesa, utilizando una fresa con rodillo en la punta. La fresa en cuestión es recta, de una longitud suficiente para cantear maderas con espesor de hasta 50mm.
Para este tipo de fresas hace falta una fresadora que admita fresas de 12mm de diámetro.
Así pues, fijamos la plantilla en su sitio, bien con cinta de doble cara, o si se puede, con tornillos.


En el caso del mástil, yo la he fijado con cinta (más que la que aparece en la foto, que luego me pareció poca).

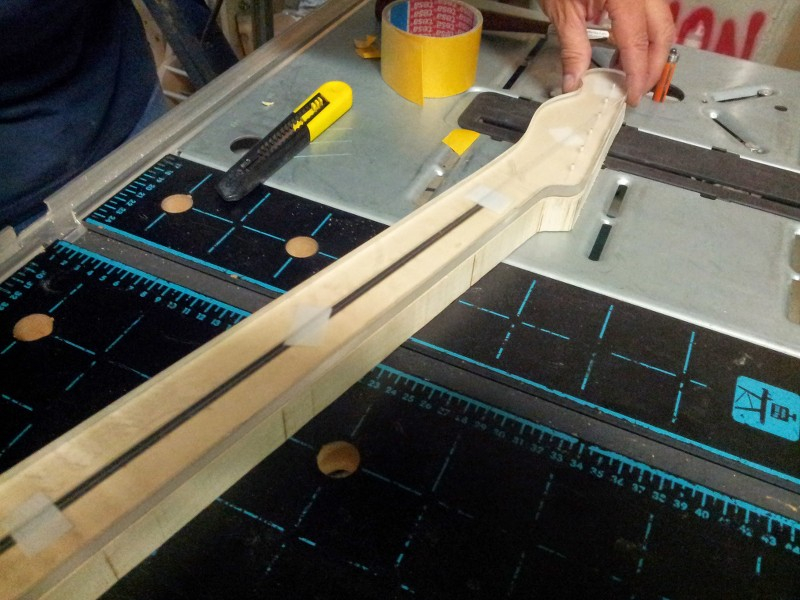

El ajuste de la fresadora, es el que se muestra:

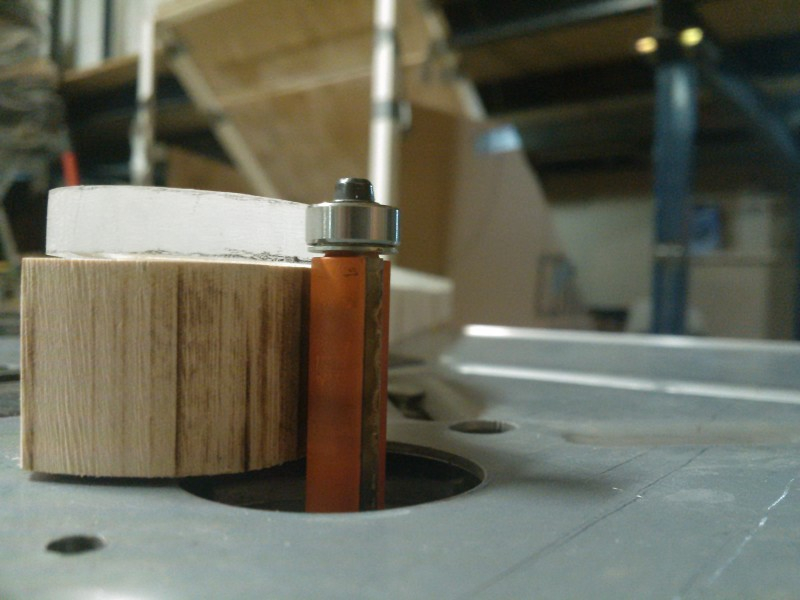

Se trata de situar el rodamiento a la altura de la plantilla. Rodamiento y cuchillas estan exactamente a la misma altura, así que no hay que temer por la plantilla.

Las pasadas deben hacerse muyyyy suaves, en sentido contrario a la rotación de la fresa, para evitar que esta "muerda" la madera.
No hay que tener prisa, hay que dejar que la fresa haga el trabajo, y no nosotros apretando, pues lo único que conseguiremos así es quemar la madera. Y ojo que es más fácil de lo que parece...!


Pero sobre todo, hay que extremar precauciones, y llevar máscara, gafas de seguridad y cascos para el ruido, que el bicho chilla que no veais...!!!!

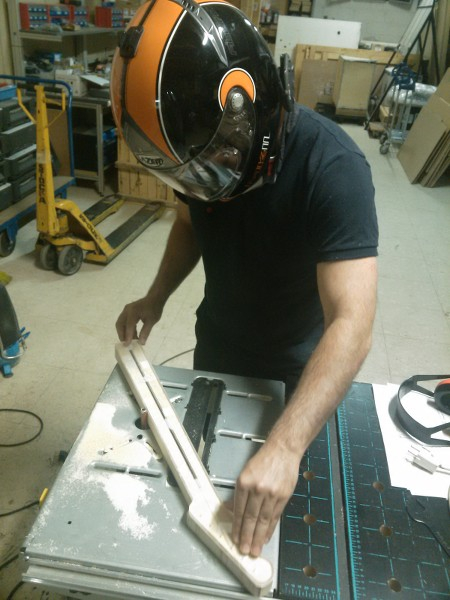

Y si no tenéis nada de eso, como le pasaba a mi colega, pues usáis un "todo en uno"...
jejejejeje

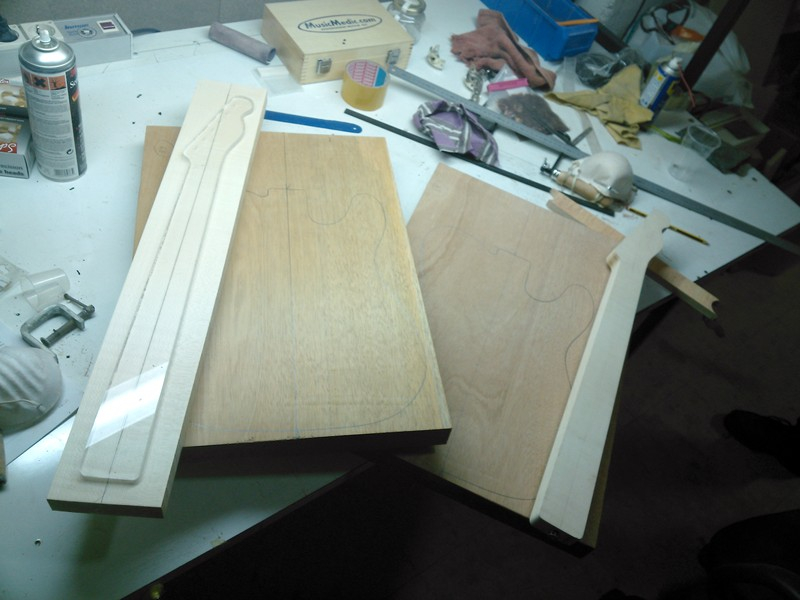

Total, que en este punto, ya teníamos todas las maderas regrosadas, marcadas, y uno de los mástiles fresado, con su forma definitiva:


Y por aqui lo dejo por hoy... mañana si puedo, añado más avances...

Un saludo! :saludo:

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
1
#27 por francisco javito el 11/12/2014
Mola! :ok: :bien:
Subir
#28 por dr_cinicvs el 11/12/2014
Joder que finura de trabajo, a tu lado yo me veo como un neandertal tallando un palo con una piedra

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
1
#29 por lugaca el 11/12/2014
#27 Gracias!

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#30 por lugaca el 11/12/2014
dr_cinicvs escribió:
a tu lado yo me veo como un neandertal tallando un palo con una piedra


De eso nada, que todos hemos visto aquí lo que eres capaz de hacer... ;)

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#31 por lugaca el 13/12/2014
Bueno, sigo con el cuerpo de las telecas.

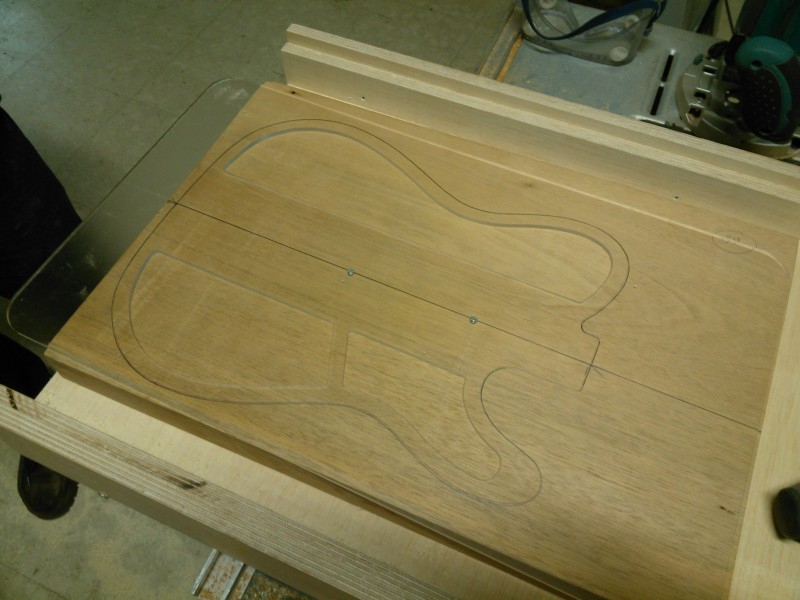

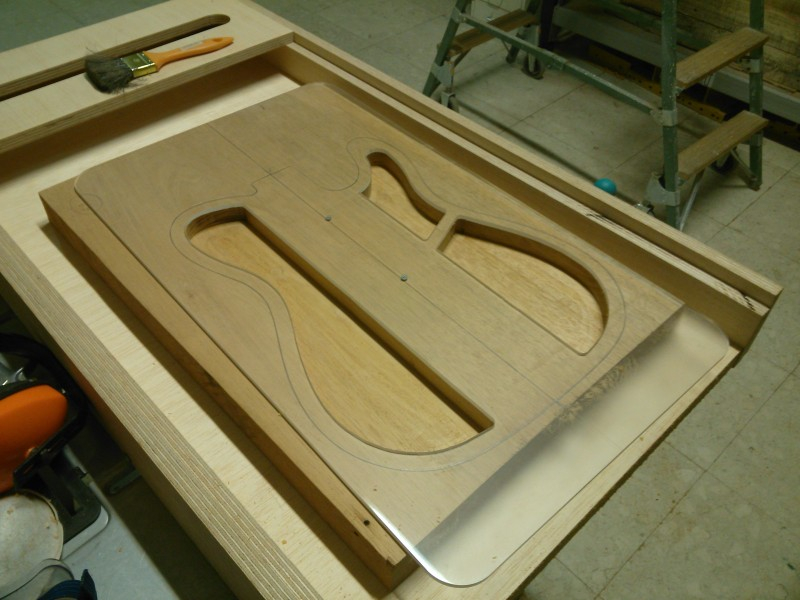

En primer lugar, atornillo la plantilla a la madera en la posición que marqué con lápiz, poniendo los tornillos allí donde no estarán a la vista. En concreto, he puesto los tornillos donde irán los huecos de las pastillas.

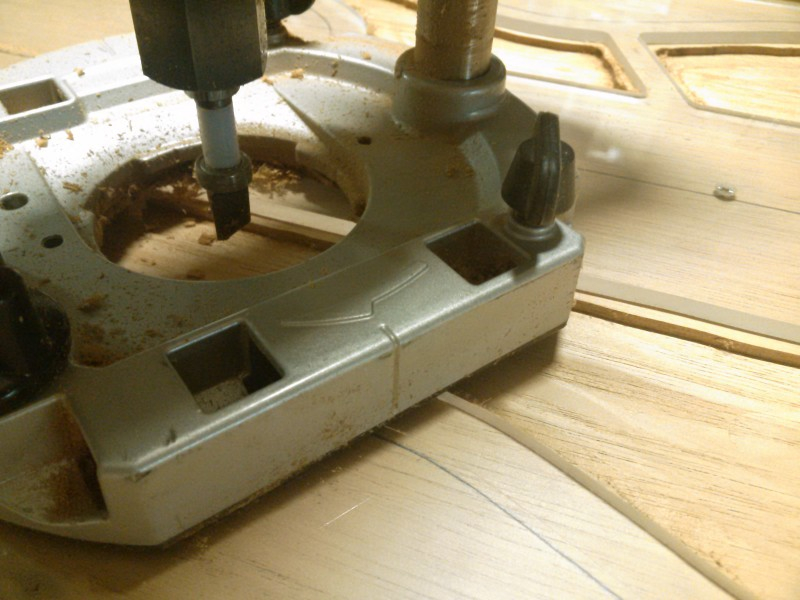

En este caso la forma de usar la fresadora y la plantilla, varía. Si antes la fresa tenía el rodamiento en la punta, ahora lo tiene en el pilar de sujección. Para no forzar la fresa, fresamos poco a poco, profundizando de 5 en 5 milimetros como mucho.
En este caso tenemos que tener cuidado de no tocar la plantilla hasta que el rodamiento no llegue a esta, para no estropearlo...

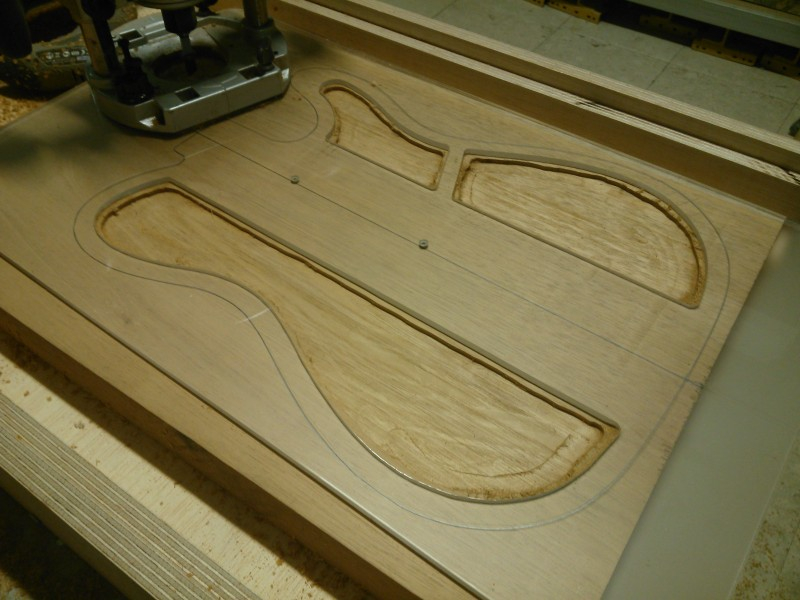

Una vez que llegamos a la plantilla con el rodamiento, ya perfilamos bien, y luego según vamos bajando, es la propia madera ya tallada la que hace de plantilla...

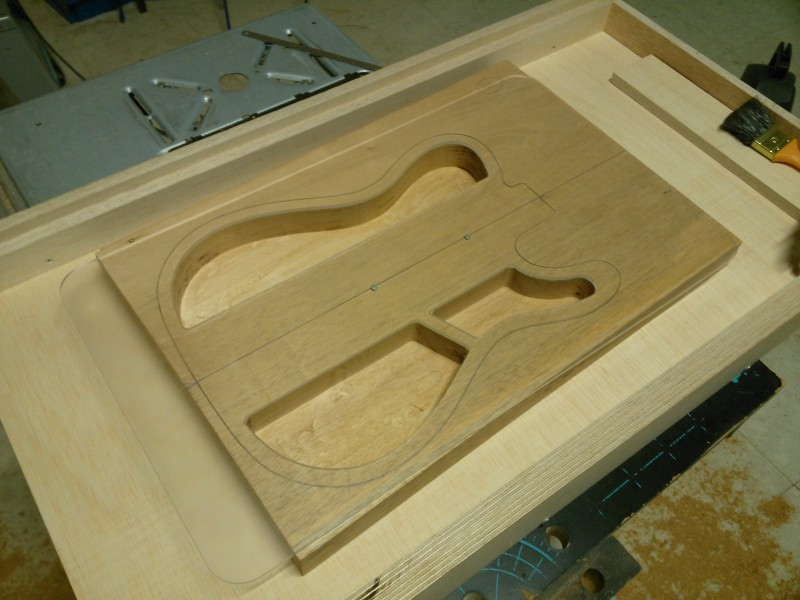

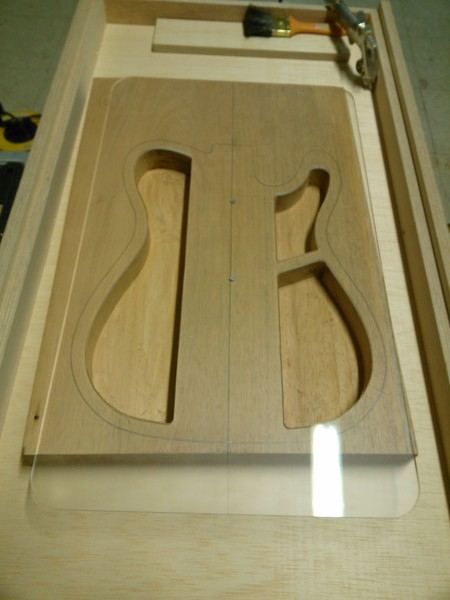

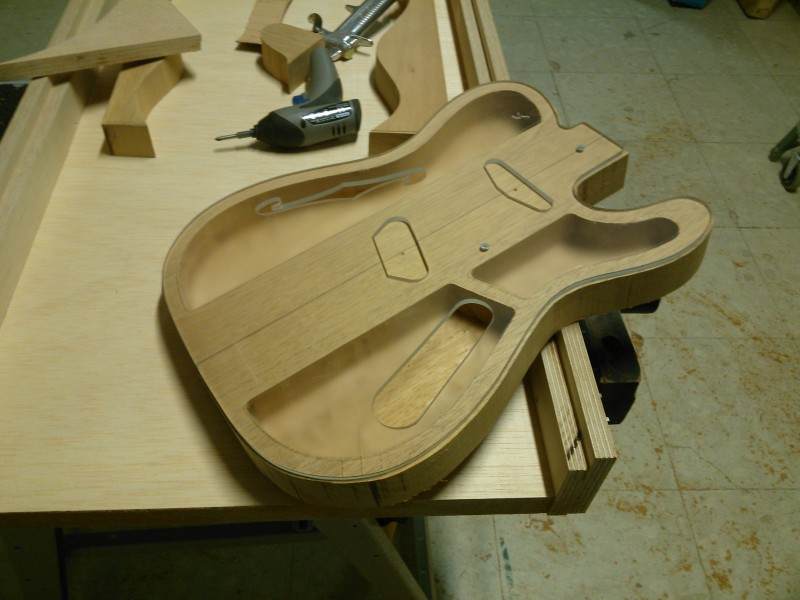

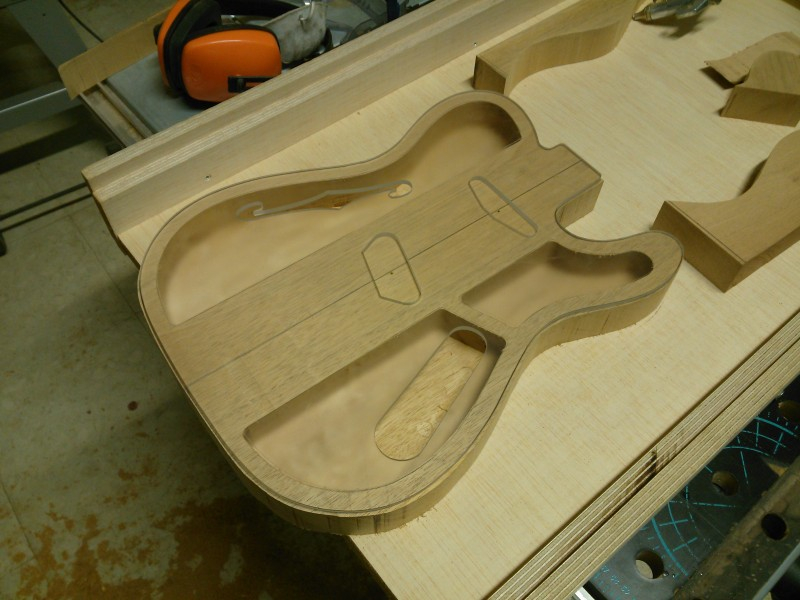

Y aqui, los huecos ya con su profundidad definitiva, dejando 6mm en la trasera del cuerpo, lo mismo que tendrá la tapa.

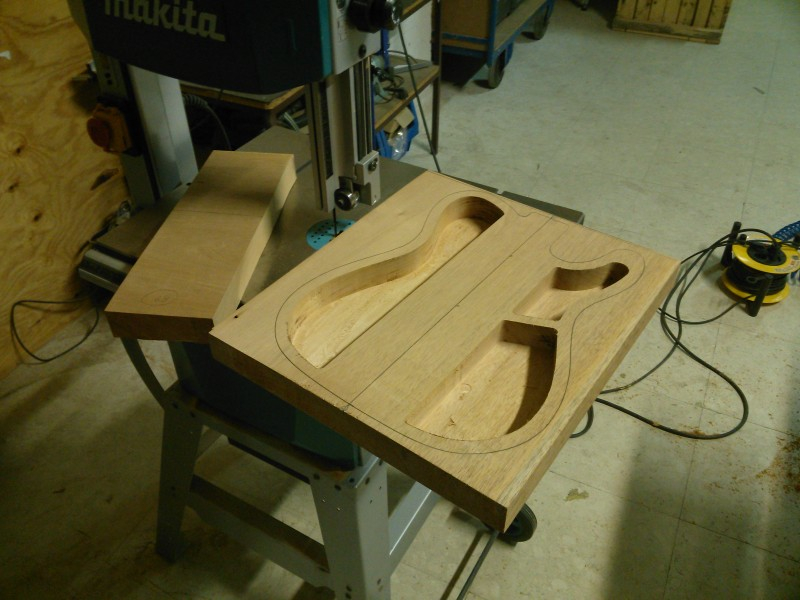

Ahora lo que toca es recortar la forma en la sierra de cinta... primero se corta el sobrate de la madera para dejar una pieza lo más manejable posible


Recortamos dejando ciertos margenes de seguridad... vamos, sin apurar demasiado...


Y, para acabar, colocamos la plantilla de la forma exterior para dejar la forma definitiva...


Atornillamos, de nuevo en sitios donde los agujeros no molesten. En este caso, el hueco para el mástil y un punto donde luego tapará el golpeador. Aunque en este caso, este lo tapará la tapa de madera que va encima luego...
Y cuando haya que fresar la "F", y el hueco de la electrónica y de las pastillas, pues se atornillará a esa tapa en esos puntos... y tampoco afectará...


Y así tenemos la cosa de momento... el próximo paso será montar de nuevo la fresadora en la mesa, y dejar el canto del cuerpo "niquelao"... jejeje

Os voy contando!

Un saludete!!!

:saludo:

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
1
#32 por nagual el 13/12/2014
Te esta quedando más guapa por dentro que muchas por fuera...

Fino fino!

:brindis:
Subir
#33 por francisco javito el 13/12/2014
Jopé este Post es un manual de como hacer bien una guitarra! mis felicitaciones, está quedando genial.
Subir
1
#34 por lugaca el 17/12/2014
Hola de nuevo! Muchas gracias a todos!

Sigo con el "making of"... jejeje

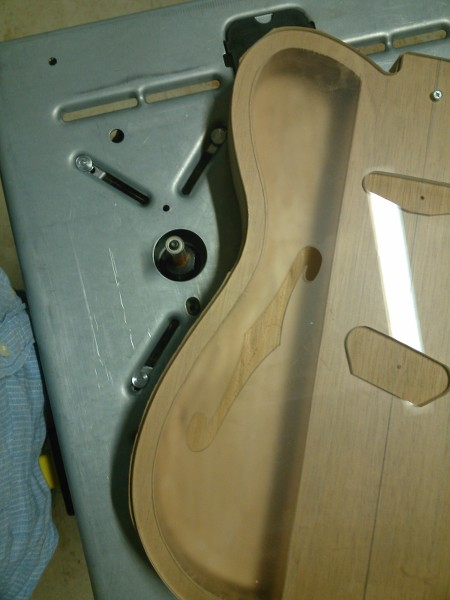

Pues resulta que en el punto en el que estábamos, tenía que empezar a cantear el cuerpo ya con los huecos usando la plantilla y la fresadora en la mesa:


Como siempre, lo iba haciendo como se debe: con mucho cuidado, sujetando bien la pieza, sin ir a contraveta, despacito... etc etc... hasta que no sé qué leches pasó, si apreté de más, o sujeté de menos o qué, pero el caso es que de repente la fresa pegó un bocao a la madera, y esta salió volando de entre mis manos...
Lo creais o no, la vi volando en cámara lenta, oye, y según se acercaba al suelo llegué a rogar por que apareciera una corte de ángeles celestiales y la pillasen al vuelo, y debió ser por que no soy creyente, pero el caso es que por allí no aparecieron ni ángeles que pillasen la guitarra, ni demonios que se llevasen el suelo, y sucedió lo esperado: que el cuerpo se pegó una leche contra el suelo que me hizo despotricar en arameo antiguo...!

Total, cagada mayuscula...!!!

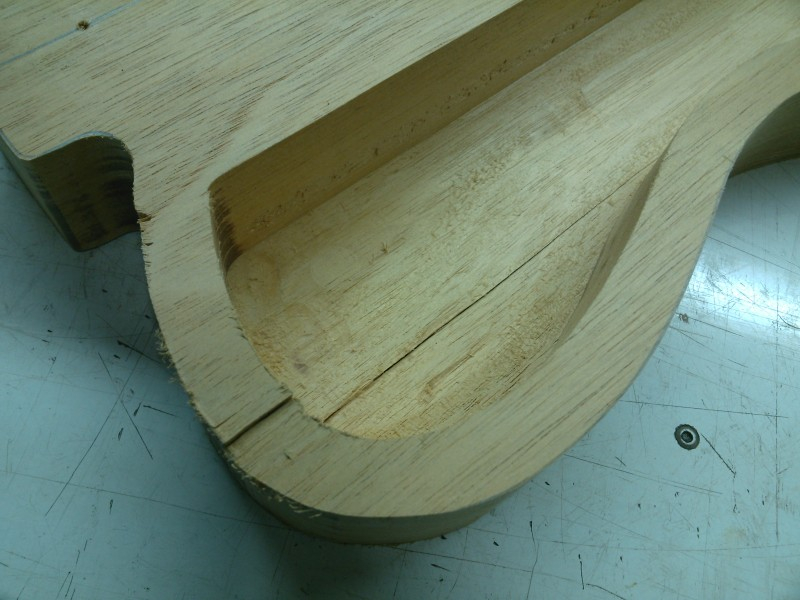

y este fue el resultado de las ansias de libertad del jodio cuerpo:


Así que tras unos dias con la guitarra apartada para olvidar el disgusto, me dispuse a arreglar el desaguisao...

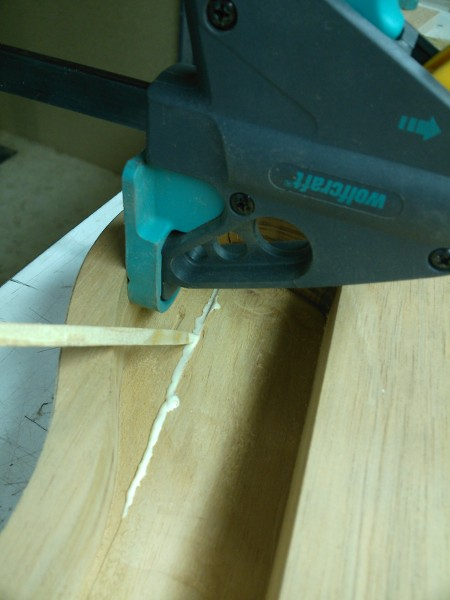

Lo primero era abrir bien a grieta para poder meter cola con comodidad. Para ello utilicé un gato configurado para abrir, en lugar de para cerrar.

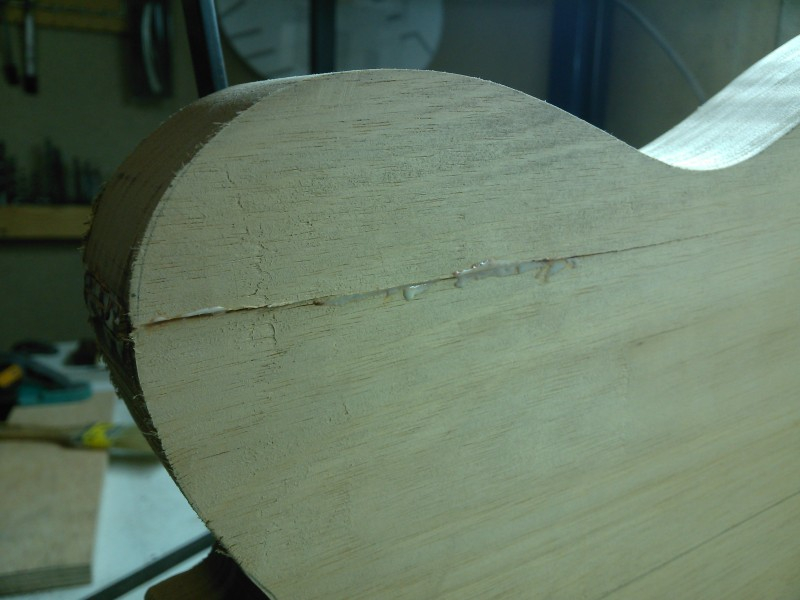

De esta manera, y con la ayuda de un palito afilado a modo de espátula, pude meter cola más que de sobra dentro de la grieta, o mejor dicho las grietas, porque en el canto había varias...

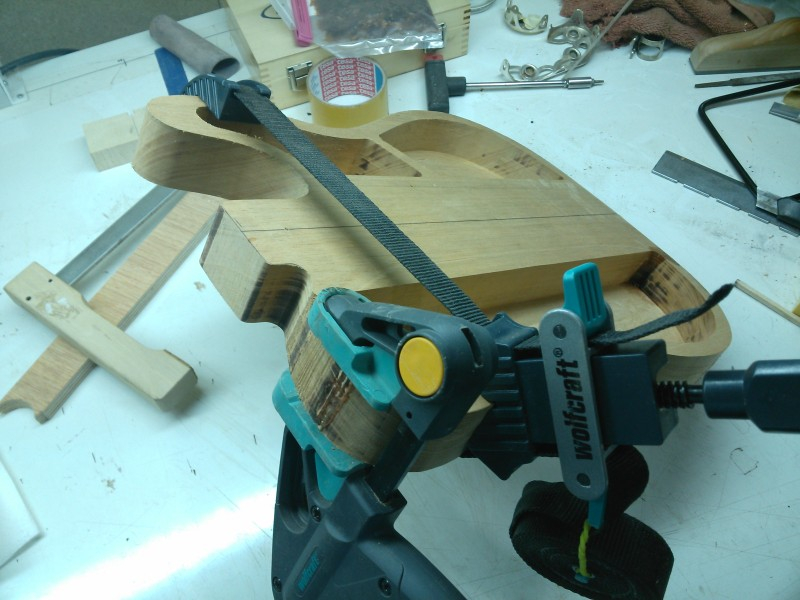

Por último lo sujeté de esta manera: a lo ancho con una cincha, y para igualar en vertical, con un gato:


Y así lo dejé un diita, para que pegase bien.

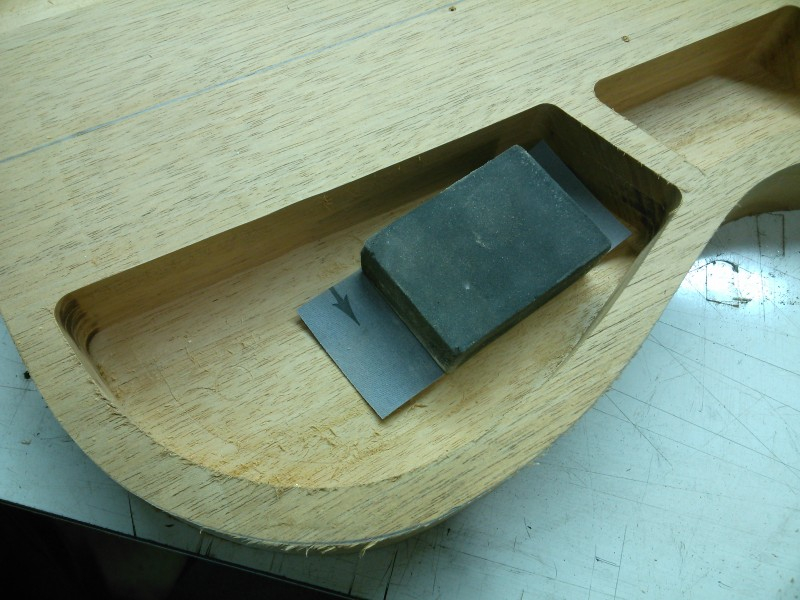

Pero como no era cuestión de perder más tiempo del que me hace perder el curro, pues aproveché para ir primero lijando la superficie de los huecos...

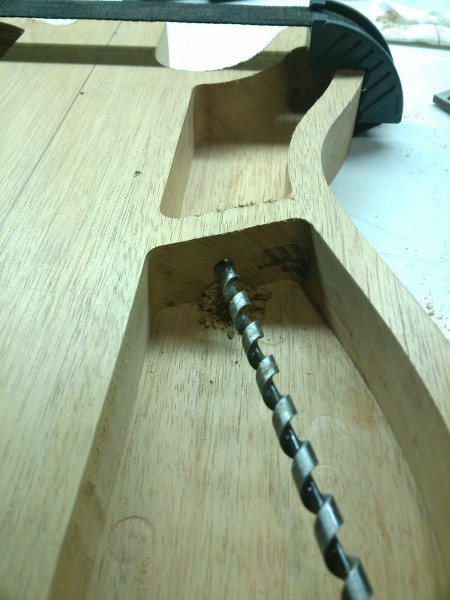

Y luego para ir haciendo los orificios que comunican las distintas cavidades, para pasar los cables que vienen de las pastillas hacia el switch, los potes, etc...

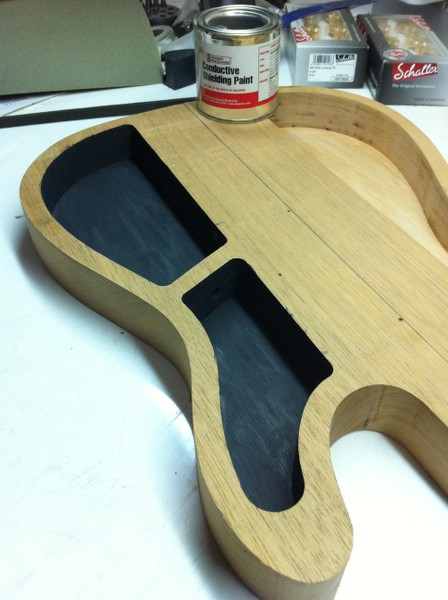

Una vez seca la cola, fui pintando con pintura conductiva los huecos por los que pasará algún cable o donde se alojará la electronica:


Pero como hay que dar tres capas y se tiene que dar una cada 24h, pues dije... bueno... pues vamos pegando las partes de la tapa!

Y con eso me puse...

El proceso que sigo habitualmente es el siguiete:

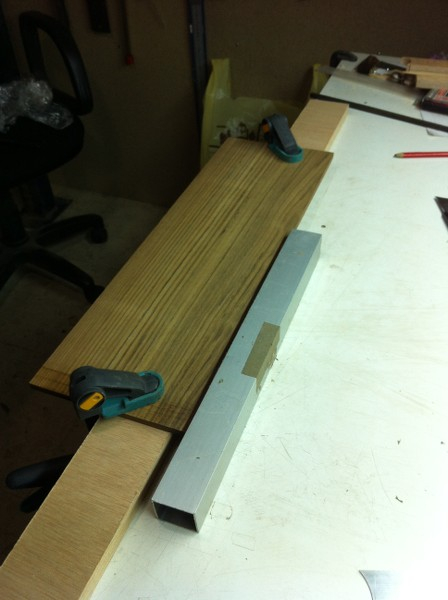

En primer lugar, pongo las dos chapas una sobre otra, con los dos cantos que pegaré uno sobre otro, les pongo una tabla debajo, y lo sujeto todo con gatos:

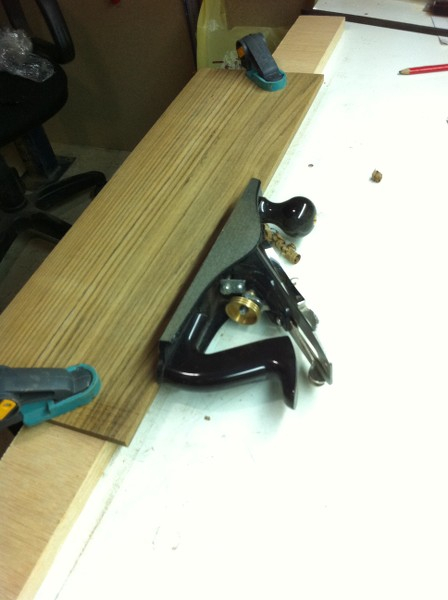

Acto seguido paso un cepillo por los cantos, apoyando en la mesa, lo que me garantiza que estoy dejando dichos cantos a 90º y además bastante rectos...

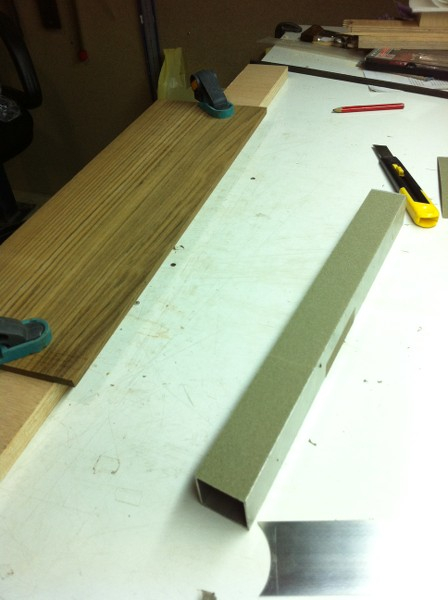

Pero, además, para asegurarne, después le paso un perfil de aluminio al que le he pegado lija, para terminar de igualar y darle cierta rugosidad a la superficie, para que la cola agarre mejor...


Una vez veo que está bien recto (lo cual compruebo con una regla metálica), limpio bien las dos superficies con esto:

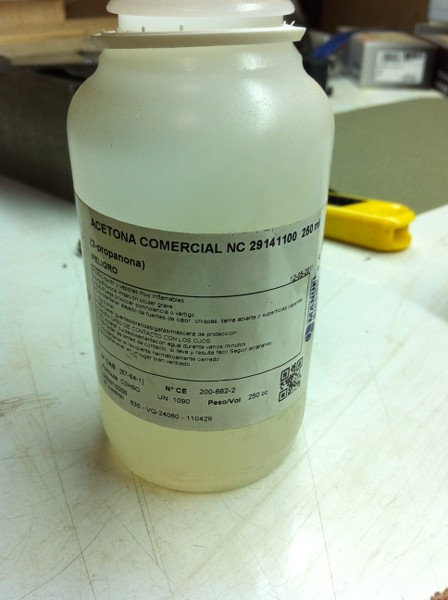

Acetona pero de la fuerte, no de la de las uñas... y le doy con esto para eliminar los aceites naturales de la madera, y que pegue bien de verdad...

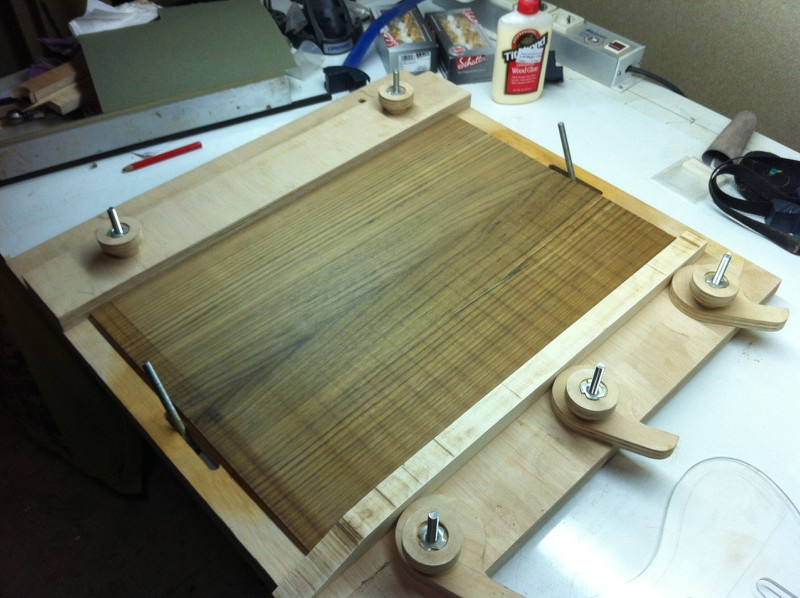

El siguiente paso es presentar las piezas en el útil para pegar tapas, fondos y demás, para hacer una segunda comprobación de que casan bien de verdad:

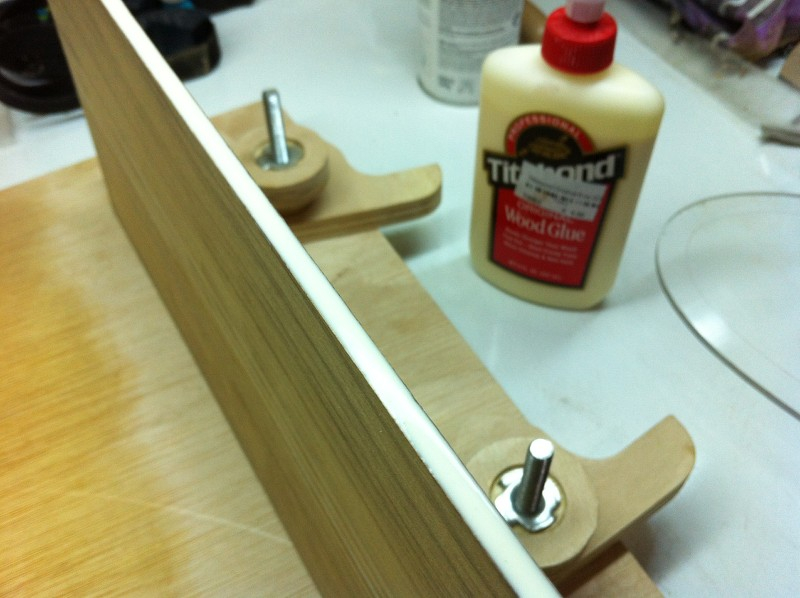

Y viendo ya que es así, pues nada, a ponerle bien de titebond a ambos cantos....


Fijáos como he untado bien de cera el útil en toda la zona donde estará la unión, para que no se quede todo pegado a este....

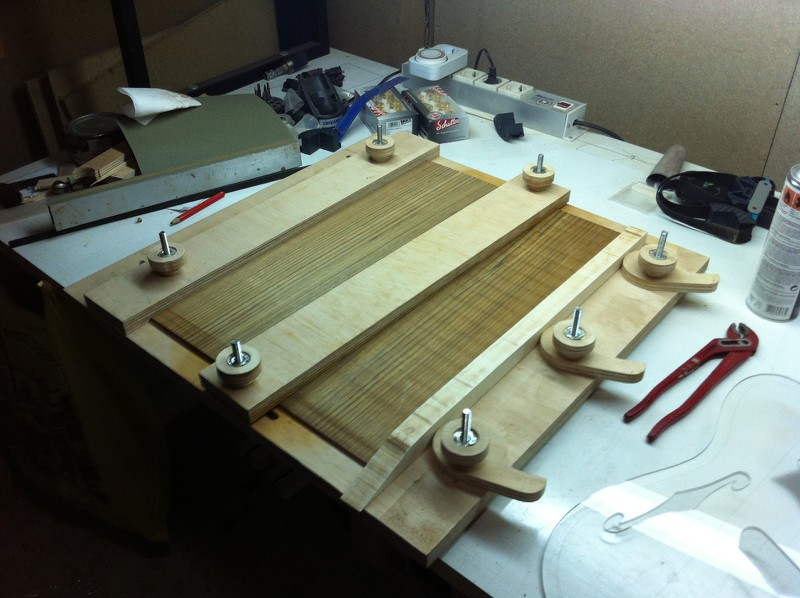

Total que, aprieto de los lados, pongo el perfil central para que haga presión...

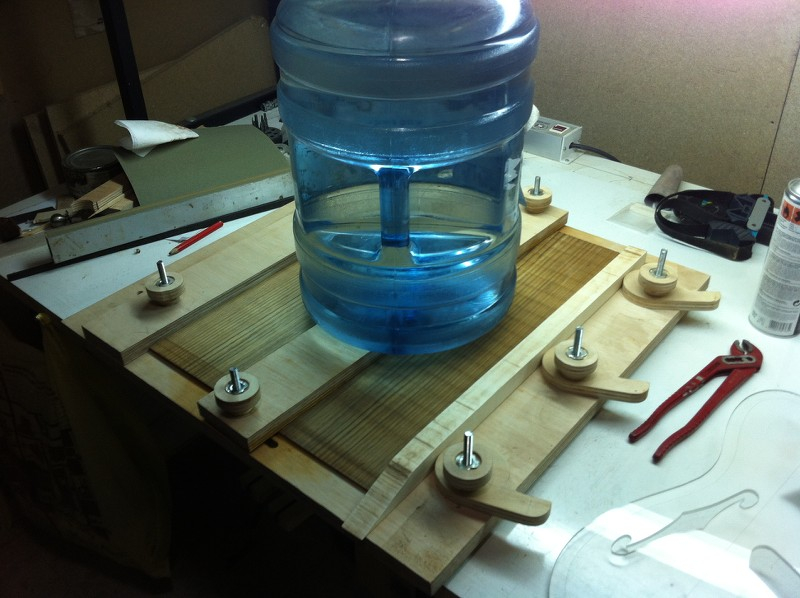

y siempre me pasa lo mismo... siempre me da la sensación de que el listón de arriba no sujeta lo suficiente hacia abajo... así que a grandes males...
