Tele thinline '69

#13 por lugaca el 02/12/2014
spidey12 escribió:
Lugaca ya sabes que he seguido con interes todas tus construcciones, de tu forma de detallar cada proceso de construcción he aprendido muchas de las cosas que aplico hoy en las mias. Deseando que puedas vuelvas de tu destierro y puedas seguir con esta y otras.

Sabes bien que yo también he aprendido pero que mucho de ti, Spidey.
Ya este viernes tengo la vuelta... así que voy a agarrar el proyecto pero que con muuuuuchas ganas... ;)

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#15 por lugaca el 02/12/2014
Hola de nuevo, sigo explicando en esta ocasión la creación de la plantilla para el mástil.
En los mástiles en ángulo, con diapasón de otra madera distinta a la del mango o mástil, lo de la plantilla no tiene mucho sentido, pero en los mástiles tipo fender, de una sola pieza como va a ser este, y con pala recta, creo que una plantilla facilita mucho las cosas…

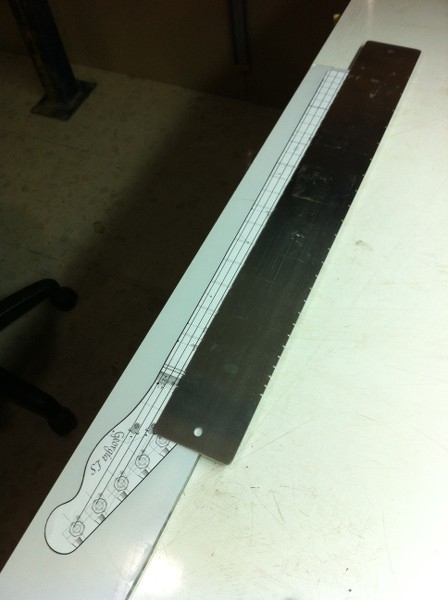

El proceso es el mismo que el de las plantillas del cuerpo: Primero imprimo el plano, lo pego en el metacrilato, y, antes de hacer nada más, compruebo las medidas fundamentales: anchura de cejuela, anchura de la base, longitud… y además algo clave: compruebo con la plantilla que tengo para las posiciones de los trastes, que la que aparece en los planos coincide. En este caso es para una longitud de escala de 25,5”, que es el estandar de Fender.


Tras estas comprobaciones, corto el perímetro con la sierra de banda:

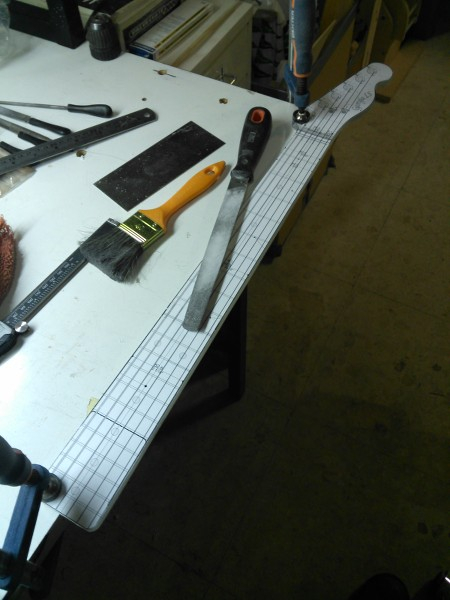

Y comienzo a limar para ajustar la plantilla al plano, prestando especial atención a los lados del mástil:

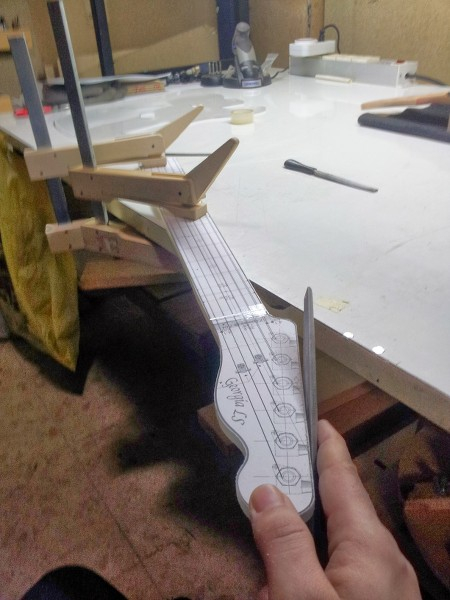

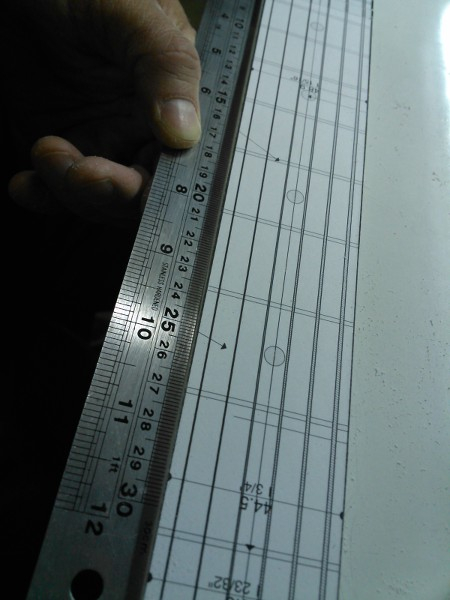

Se trata de que sean totalmente rectos, haciendo el trapecio adecuado para que las cuerdas 1ª y 6ª vayan después paralelas a esos laterales del diapasón. Para ello, de poco en poco, compruebo con el canto de una regla metálica que va quedando recto:


Suavizo también el contorno de la pala…

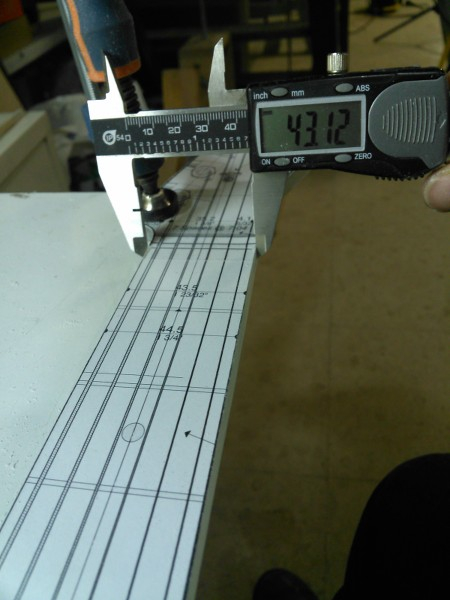

Y presto mucha atención a la anchura de la cejuela:


La cejuela tendrá una anchura de 43mm, por lo que la plantilla la dejo unas décimas de mm más anchas, para que cuando se le de la lijada final al mástil, se quede exactamente en 43mm.

Tras tener la forma suavizada a la perfección, con un cutter marqué la linea central, la posición de la cejuela, y el comienzo y final de la bajada de la pala. Y por último, las posiciones de las clavijas.
Para esta hice pequeños orificios de 2mm de diámetro en la plantilla. Lo justo para marcar con una broca lo que será el centro del orificio para cada clavija.

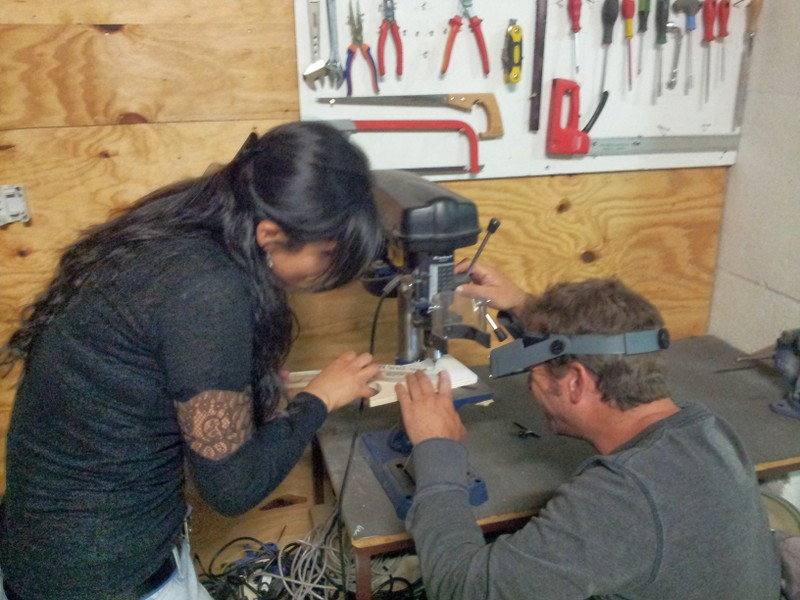

Los agujeros los hice con la columna, para tener la certeza de la perpendicularidad de los mismos:


Nótense dos detalles importantes:
1.- clave poner un mártir bajo el metacrilato para que no casque este al salir la broca por abajo, es decir una madera que la broca perforará al salir, y que “sujetará” el empuje de esta sobre el metacrilato justo al salir.
2.- Clave también liar a una compi del curro para que sujete la plantilla y que así se mueva lo menos posible… jejeje :D

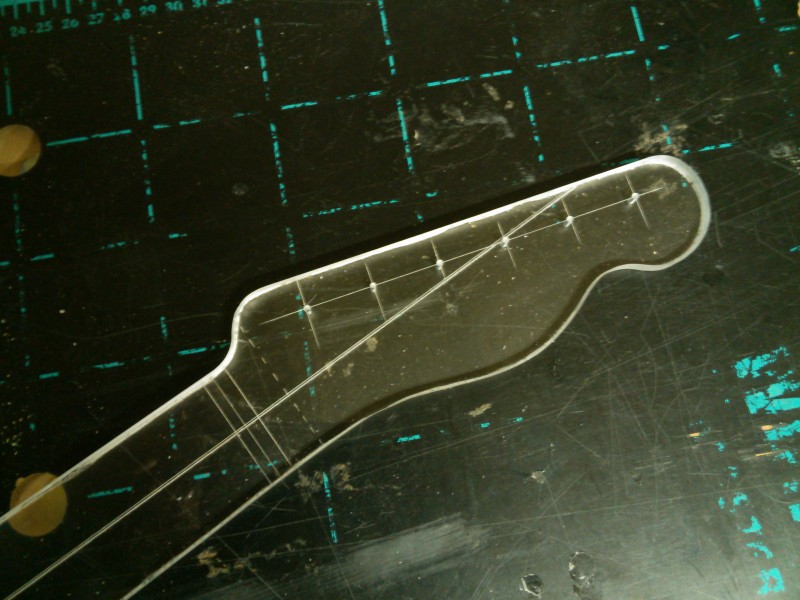

Y aquí está el resultado final:


Con esto se acabó la fase “preparatoria” y ya en el próximo post empezaré con el trabajo de la madera… que es lo que nos mola a todos, que lo se yo…!!!!


Un saludo! :saludo:

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
2
#16 por francisco javito el 03/12/2014
Bravo por las explicaciones son muy instructivas.
Subir
#17 por saxocaster el 03/12/2014
Buenísimo el proyecto! Me apunto!!

El conocimiento habla, pero la sabiduría escucha. ...
http://diegofabianguitars.blogspot.com.es/
https://sites.google.com/site/planosdeguitarras/[url]

Subir
#18 por potajito el 04/12/2014
Tomo asiento, esto pinta muy bien.

Calla y toca joé

Subir
#19 por vidaljuanes el 04/12/2014
Me apunto, muy interesante el hilo.

saludos
Subir
#20 por lugaca el 04/12/2014
Me alegra que os parezca interesante... Muchas gracias a todos...!

Comenzamos a meterle mano a la madera.

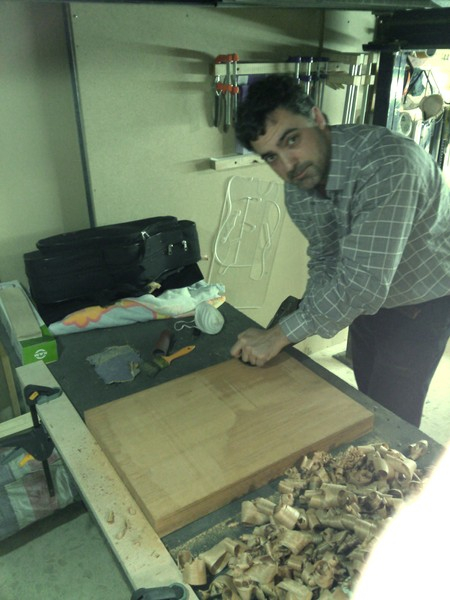

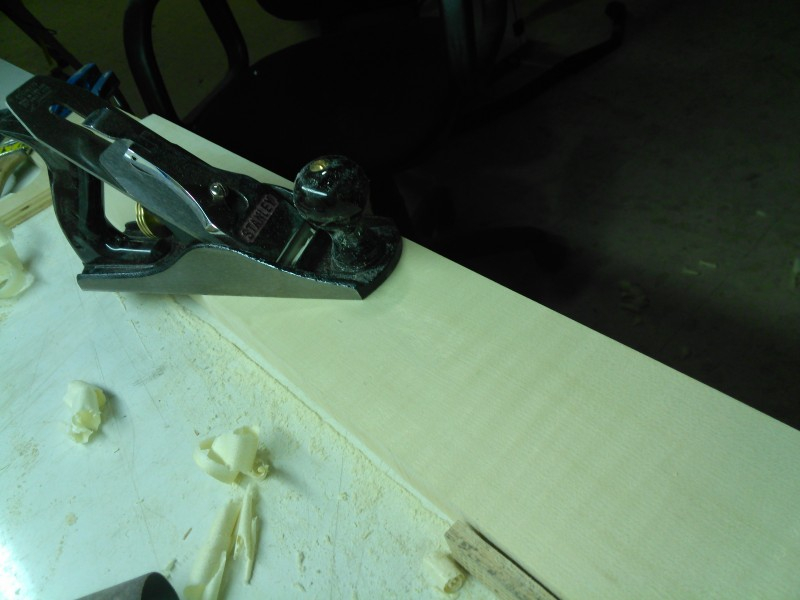

En principio, meterle mano, de forma literal, porque empezamos con cepillo, en plan manual, que mi colega tiene que aprender a hacer las cosas a lo tradicional... jejejeje... así que de entrada, alisamos una cara del cuerpo...

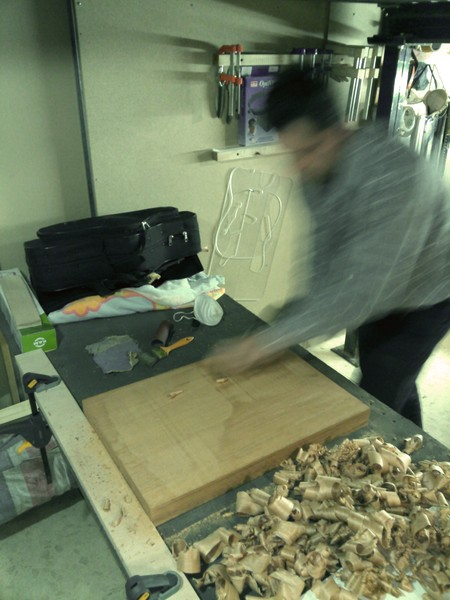

El tema iba lentito... cepillar... comprobar... cepillar... comprobar...
Vamos a darle caña que no acabamos...!

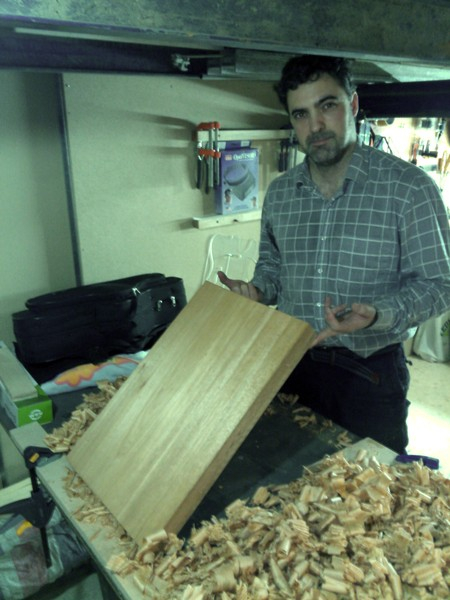

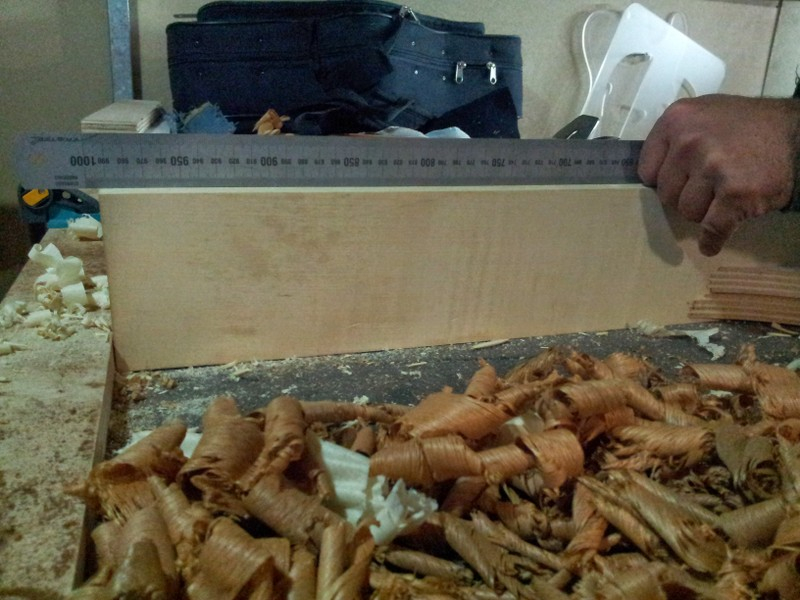

Ea, listo, una cara alisada...!

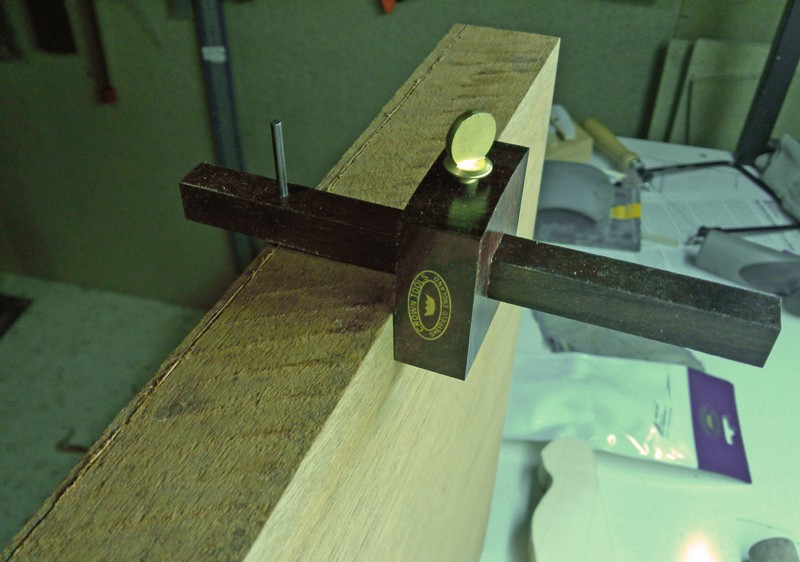

Una vez que tenemos una cara totalmente lisa, marcamos con el gramil a la medida necesaria, en nuestro caso, 38mm, que se complementarán más tarde con otros 6mm de la tapa.

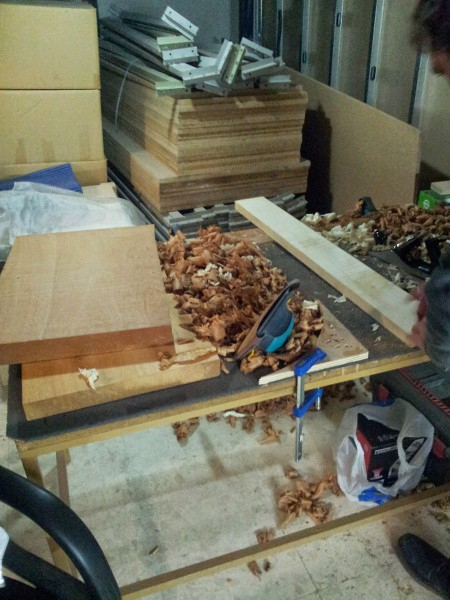

Y cepillo pa'rriba, cepillo pa'bajo, hacemos lo mismo con cuerpos y mástiles...



En el caso de la madera para el mástil es muyyy importante que uno de los laterales esté totalmente recto, pues hará de guía más tarde para marcar una línea central para el mástil...

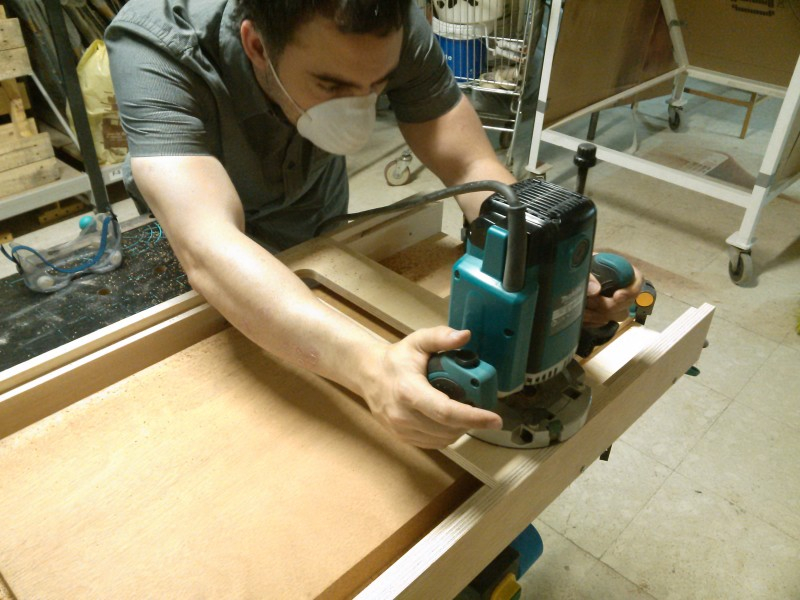

Y el caso es que hicimos un cuerpo y un mástil, pero como esto cansa un huevo hacerlo a mano, me lo pensé bien, y plagié descaradamente el útil de Spidey para regrosar con la fresadora, que así cansa muuucho menos...!

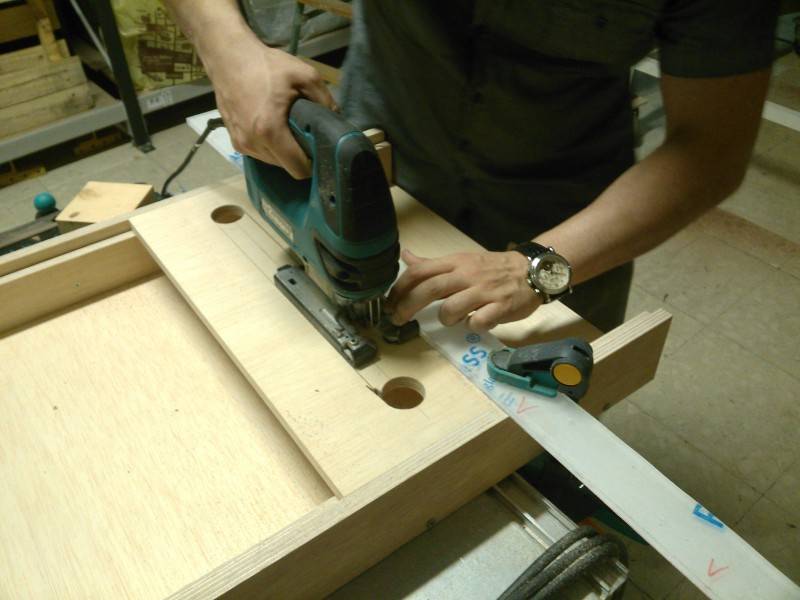

Aqui, dándole el último toquecito al cajón:

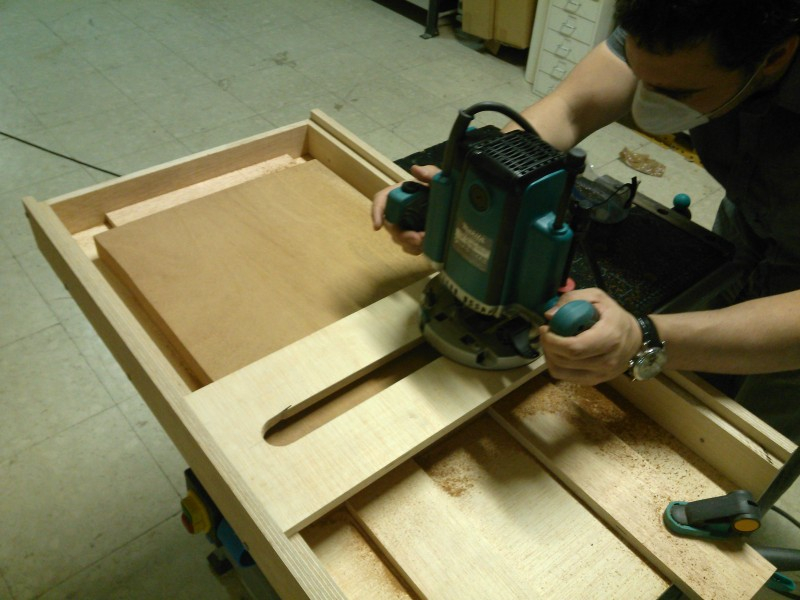

Y aquí mi colega, muuuucho más contento y muuuucho menos sudao que con el cepillo... Andeva'pará...!!!! ;-D



Una vez pasada la fresadora en toda la extension, alguna marquita queda, pero basta una lijada con grano 120 y queda lisita lisita...

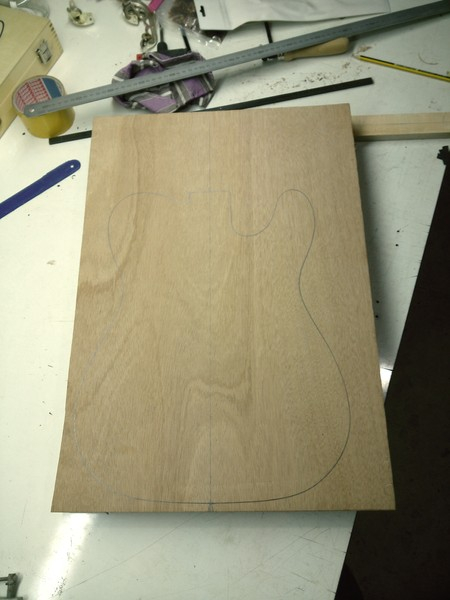

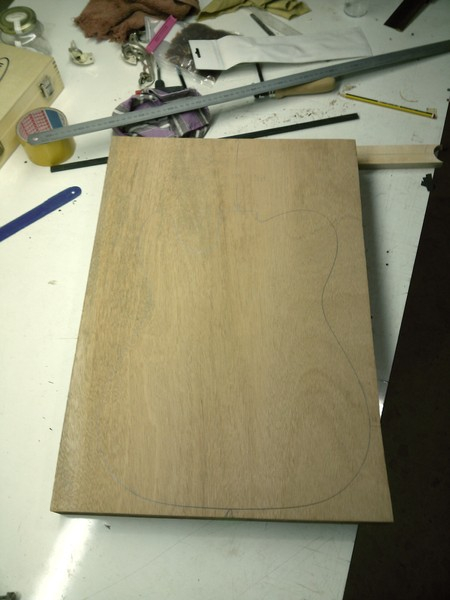

Una vez regrosada y lijada, ya se ve más o menos el aspecto final, así que con la plantilla de metacrilato hemos elegido la que será la parte trasera del cuerpo, es decir, la parte de la caoba que se verá, y la hemos marcado con lapiz, marcando la línea central:


Luego, transportando la línea central al otro lado de la madera con una escuadra, y midiendo la distancia del contorno marcado en uno de los extremos, hemos marcado la forma en la parte delantera, que no se verá, pues la cubrirá la tapa...


En paralelo, hemos trabajado también el mástil. Explico como:

Una vez regrosada la pieza de madera a su medida mayor, en este caso 26mm, que es la medida que tendrá en la zona del "tacón", donde se unirá atornillado al cuerpo, marco una línea central paralela al lateral que cepillamos para dejarlo totalmente recto.

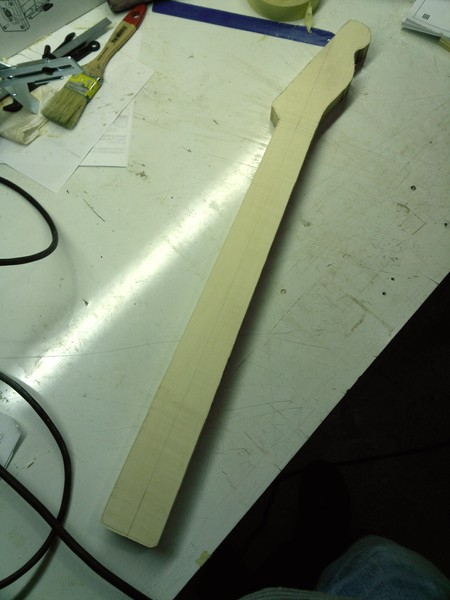

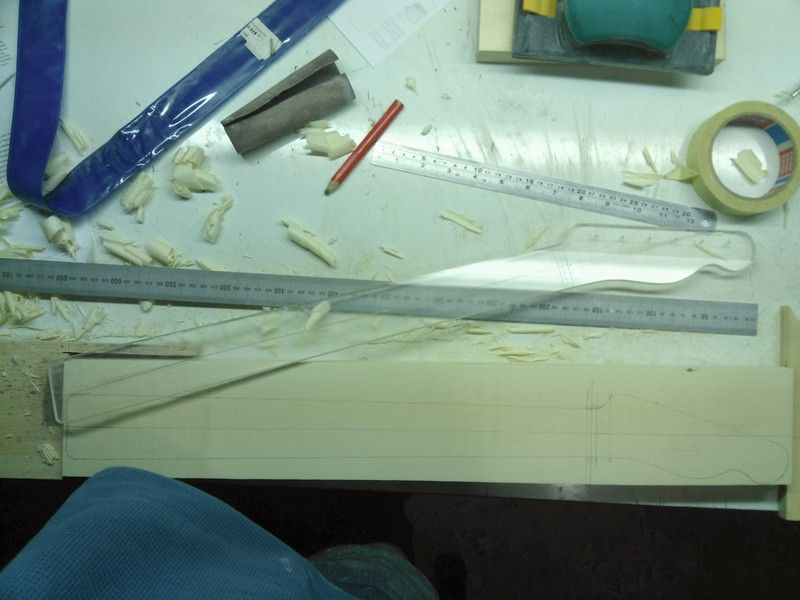

En esa linea central, colocamos la plantilla y marcamos a lápiz la parte delantera del mástil:


Como se puede ver en la imagen, además marco la posición de la cejuela, y el comienzo y final de la depresión de la pala.

Despues, hacemos lo mismo que con el cuerpo: transportamos la linea central con la escuadra a la parte delantera, y midiendo de nuevo la distancia del comienzo de la madera a la base del contorno del mástil, dibujamos la parte trasera del mismo en la pieza de madera:

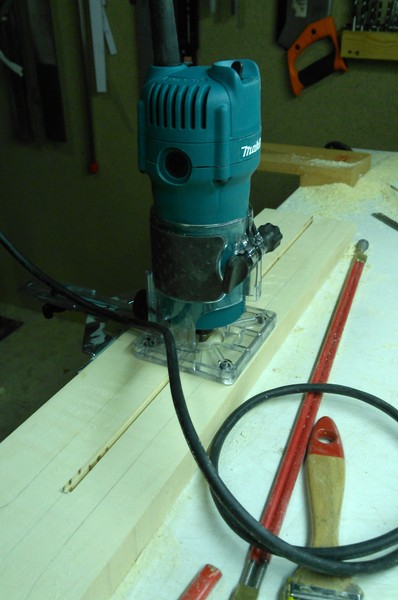

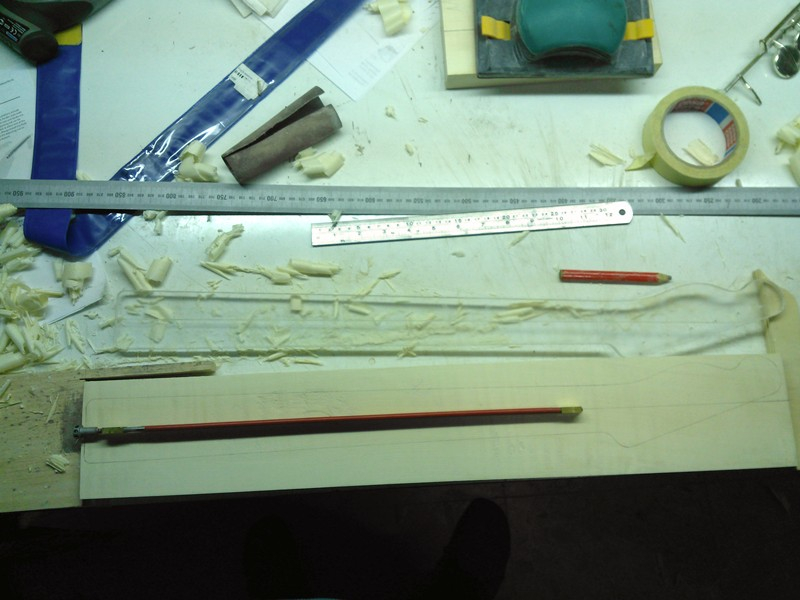

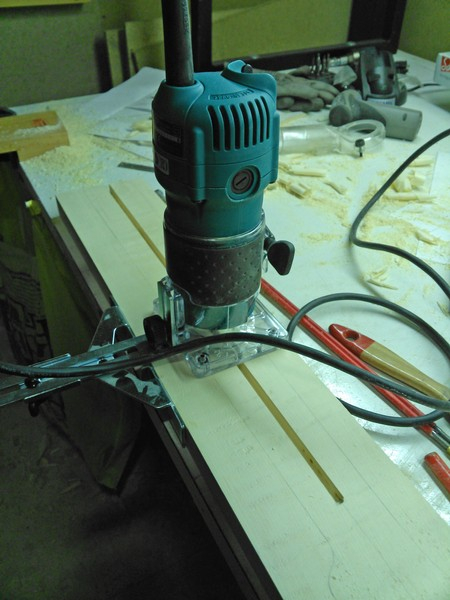

Como veis, coloco el alma que irá dentro del mástil para saber hasta dónde fresar la cavidad que lo alojará. Y sin más dilacion, usando la fresa con el útil para cantear en recto, hacemos el canal para el alma:

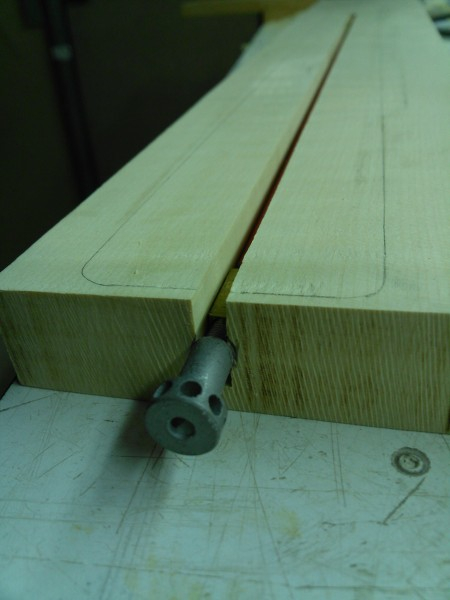

Hice las fotos una vez hecho el canal, pero obviamente no lo hice en una sola pasada... Suelo hacer pasadas en las que me como no más de 3 o 4 milímetros, para no forzar ni la fresadora, ni la propia fresa, que no las regalan precisamente...! como para andar quemándolas...!!!
La profundidad del canal es de 21mm, es decir quedan por delante 5mm, que sería el ancho habitual de un diapasón.

Además, algo que tampoco sale en la foto, porque lo quité antes (no me preguntéis porqué)... es un taco sujeto con un gato, que por un lado inmoviliza en tablón, y por otro hace de tope a la fresadora para que no avance más allá de la marca donde llegaría el alma.

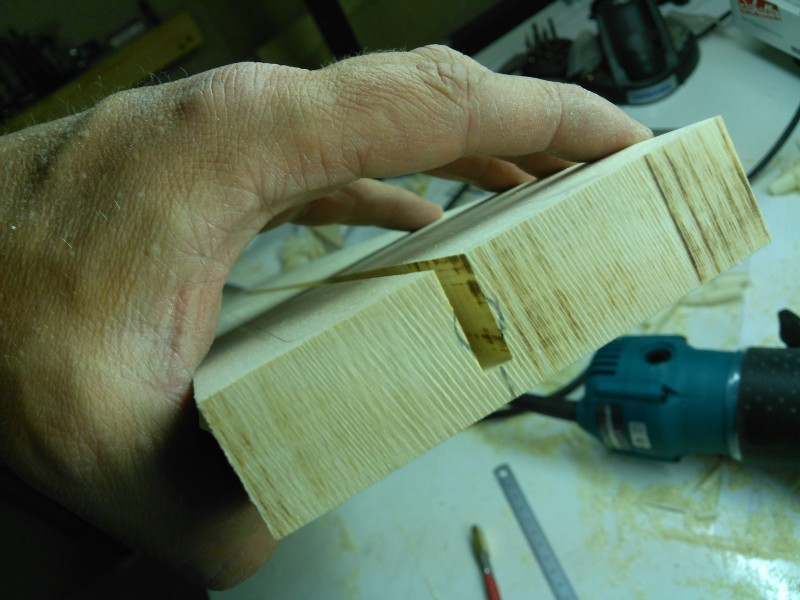

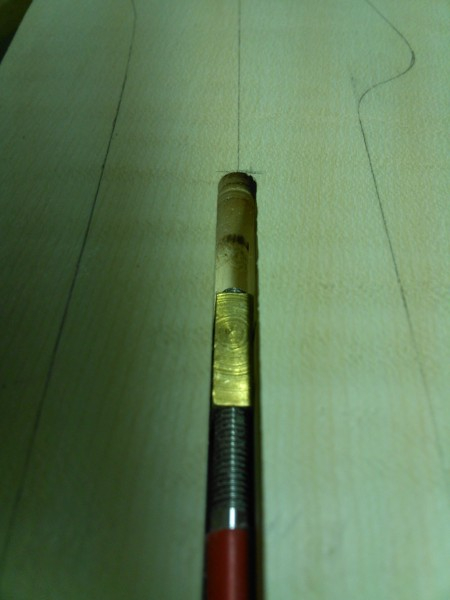

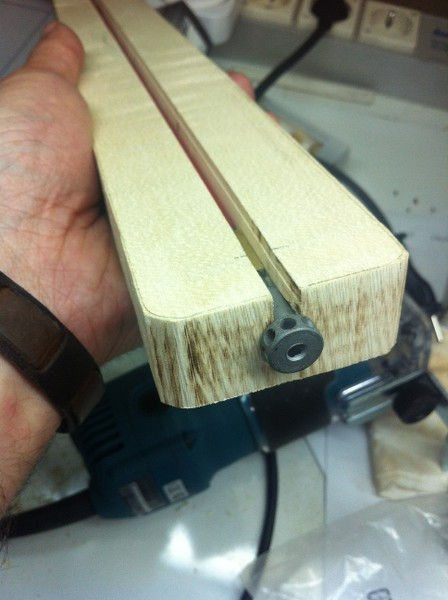

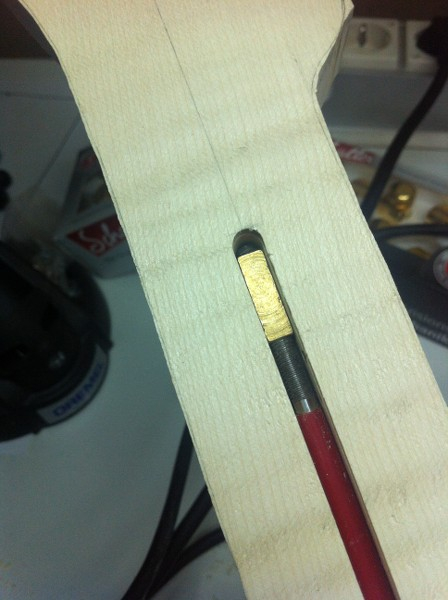

Y ahora, al colocar el alma para ver si encaja bien, nos encontramos con un "problemilla" y es que la pieza de ajuste tiene un diametro mayor que el propio alma, por lo que esta evita que el alma entre del todo en el canal:



Que todos los problemas sean como este.. jejeje... Marcamos dónde cae, y ya le meteremos la broca o una lima...


Pero antes, nos moríamos de ganas de meter la pieza ya en la sierra de banda para ver esto:


Que cosica que da verlo ya a tamaño natural, oye...! :babeando:

Y ahora si, metimos la broca un poco, y ya el alma entraba como la seda...



El siguiente paso es hacer la tapa para el alma, que es esa linea oscura que tienen los mástiles de una pieza de arce en las telecas y las stratos.
Pero eso ya lo cuento en otro ratito, que tengo que preparar muchas cosas para mi vuelta a casa... jejeje

Un saludo a todos!!! :saludo:

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
2
#21 por vidaljuanes el 04/12/2014
Wuuuuaaaaaauuuuu, de lujo al momento felicitaciones...

:brindis:
Subir
#22 por trilanes el 04/12/2014
Jo, que arte y que envida (sana eh).

Me encanta leer este tipo de proyectos, aunque me veo incapaz de hacer algo similar.

Gracias por compartir, por que a parte del curro de la guitarra, documentar todo el proceso y compartirlo también tiene su trabajo.


Salut!
Subir
#23 por candilove el 04/12/2014
Mu rico el cepillo... cada vez que lo veo me duelen los brazos. Qué mal lo paso.

Mis trabajos con DG Guitars
https://www.facebook.com/dgguitarworks

Subir
#24 por francisco javito el 04/12/2014
Muy bueno lo de la regruesadora, me tengo que hace yo una igual
