Stratocaster de metal

#1 por Manue el 14/04/2014
Abro este hilo para mostrar la construcción paso a paso de una de nuestras guitarras.
Esta vez es un modelo tipo stratocaster.

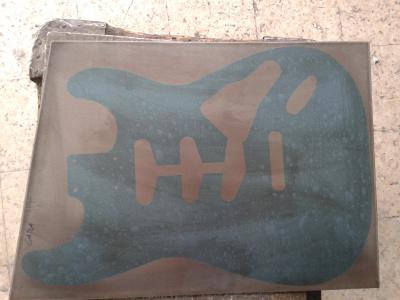

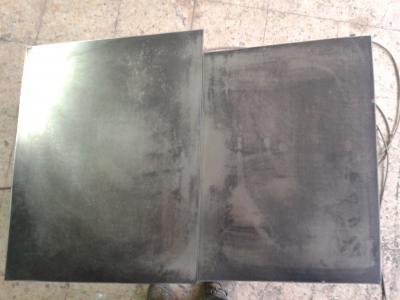

Primero las planchas que formaran la tapa superior e inferior. Después la plantilla.
Archivos adjuntos:
BBCode:
BBCode:

Mas informacion sobre nuestras guitarras en facebook.
https://www.facebook.com/durancustomsteelguitars

Subir
#2 por Manue el 14/04/2014

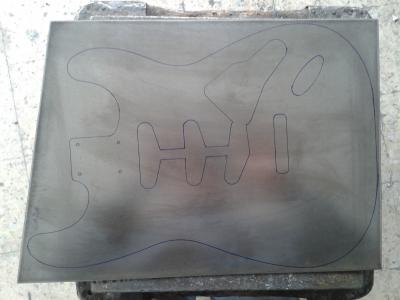

Quitamos el transportador y marcamos el contorno de la guitarra y de los huecos de las pastillas, potenciómetros etc.
Archivos adjuntos:
BBCode:
BBCode:

Mas informacion sobre nuestras guitarras en facebook.
https://www.facebook.com/durancustomsteelguitars

Subir
1
#3 por Manue el 14/04/2014

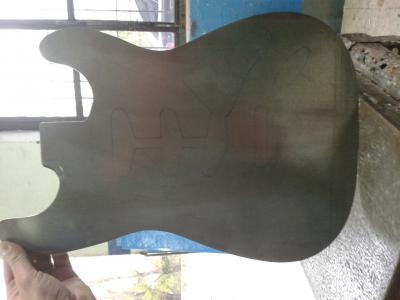

Después recortamos el contorno.
Archivos adjuntos:
BBCode:

Mas informacion sobre nuestras guitarras en facebook.
https://www.facebook.com/durancustomsteelguitars

Subir
3
#4 por lesster el 15/04/2014
Buena pinta, me uno
Subir
#5 por Manue el 15/04/2014
Seguimos.

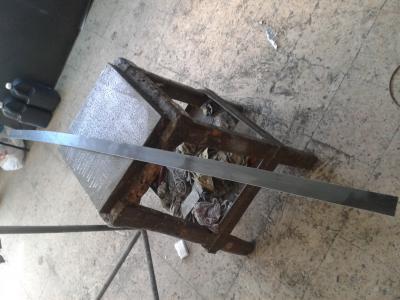

Recortamos una tira larga para el contorno, le vamos haciendo la forma y le damos unos puntos de soldadura.
Archivos adjuntos:
BBCode:
BBCode:

Mas informacion sobre nuestras guitarras en facebook.
https://www.facebook.com/durancustomsteelguitars

Subir
#6 por Manue el 15/04/2014

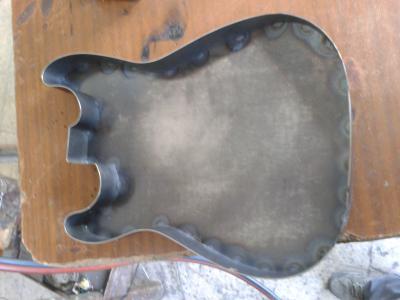

Seguimos con el contorno hasta terminar de puntearlo. este modelo tiene la dificultad del rebaje del cuerpo.
Archivos adjuntos:
BBCode:
BBCode:

Mas informacion sobre nuestras guitarras en facebook.
https://www.facebook.com/durancustomsteelguitars

Subir
#7 por Manue el 15/04/2014

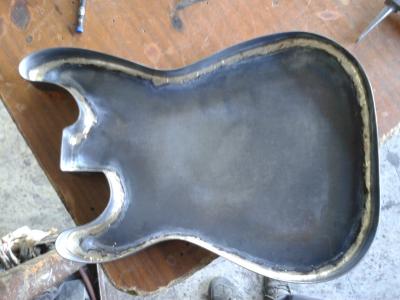

Parte trasera antes de la soldadura y después de soldarlo con latón.
Archivos adjuntos:
BBCode:
BBCode:

Mas informacion sobre nuestras guitarras en facebook.
https://www.facebook.com/durancustomsteelguitars

Subir
#8 por Manue el 15/04/2014

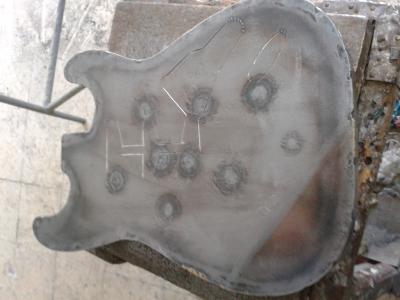

Por efecto de la soldadura, la tapa delantera se deforma y es donde viene el trabajo mas complicado que es dejarla lisa.
Archivos adjuntos:
BBCode:

Mas informacion sobre nuestras guitarras en facebook.
https://www.facebook.com/durancustomsteelguitars

Subir
#9 por Manue el 15/04/2014
Después de un par de horas y como un millón de martillazos, ya la tenemos así.
Archivos adjuntos:
BBCode:

Mas informacion sobre nuestras guitarras en facebook.
https://www.facebook.com/durancustomsteelguitars

Subir
#10 por sinner el 15/04/2014
Me siento por aquí a flipar :transformacion:
Subir
#11 por Manue el 15/04/2014
Veremos si legamos a buen puerto...

Mas informacion sobre nuestras guitarras en facebook.
https://www.facebook.com/durancustomsteelguitars

Subir
#12 por sinner el 15/04/2014
Buena pinta tiene, a ver que sale de ahí ;)
