Socket octal para ExpressPCB

#1 por frasco el 26/02/2012
Sólo eso:
¿alguien usa ese programa de diseño de PCB's?
¿Alguien tiene un custom componet con un socket octal para soldar a la placa?

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#2 por f3rm1on el 26/02/2012
Estaba por utilizarlo, pero creo que luego tienes que pedir las pcb's con la misma compañia.

De todas formas, mira este enlace http://www.el34world.com/Forum/index.php?&topic=590.0 tiene una libraria de componentes custom pero creo que solo tiene una de 9 pins, lo que puedes hacer es apartir de su model de 9 pins hacerte uno de 8 pins.

Lo siento, no haber podido ayudarte.

En ese post te explica como instalar los custom componets.

El archivo con los componente esta en post y también aquí http://www.el34world.com/Misc/Sch/SchComponents_Custom.zip
Subir
#3 por frasco el 26/02/2012
Gracias compañero:

El problema es que yo sé hacer los custom components, y tengo un socket noval hecho por mi, pero claro, del octal no tengo a mano el socket real `para tomar medidas, así que me gustaría tener el símbolo para ir terminando la PCB sin esperar que me llegue.

De nuevo gracias compañero.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#4 por I.S.T.I.K.I.S. el 17/05/2012

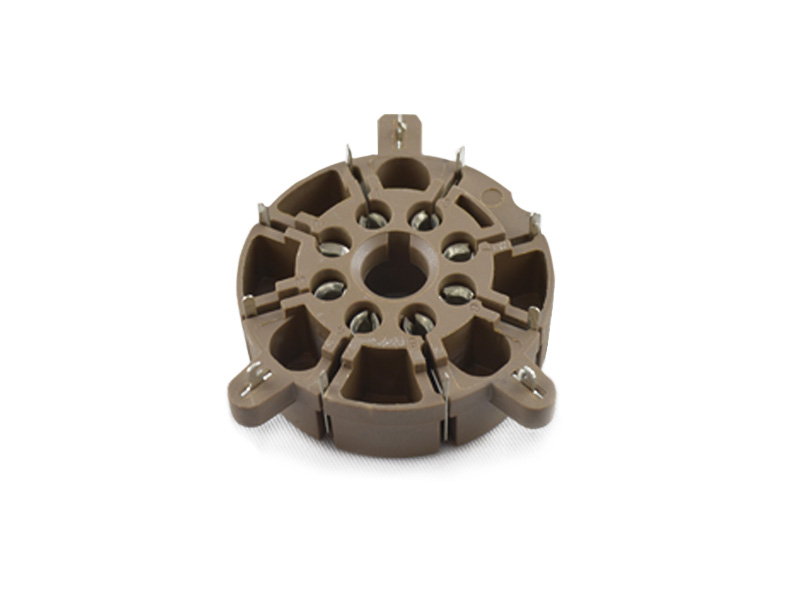

me imagino que lo tendrás mas que solucionado a estas alturas pero de todas formas por si a alguien le sirve.-

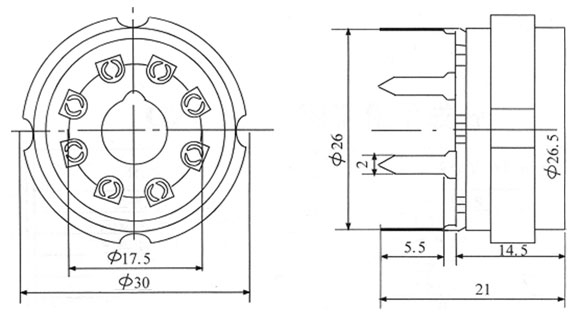

solo las dimensiones ya que yo uso el sprint layout en estos momentos.-

un saludo.-

- Si comienza uno con certezas, terminará con dudas; más si acepta empezar con dudas, llegará a terminar con certezas.

Subir
1
#5 por frasco el 17/05/2012
Mil gracias compañero... mil gracias. Era justo lo que necesitaba. Al final me llegaron los socket y pude medirlos directamente... pero ya con estos dibujos podré hacer el componente a la perfeccion rectificando las medidas que tomé
Flechita verde "parriba"

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#6 por I.S.T.I.K.I.S. el 17/05/2012
tambien hay una alternativa algo casera que es la que se utiliza en el mini amplificador que subió "rasta maligno maleek" que es la que usan parejas de pines de integrados que seguro que la conoces porque has participado en ese tema.-

....asi por curiosodad para que proyecto es? :colores:

un saludo y suerte.-

- Si comienza uno con certezas, terminará con dudas; más si acepta empezar con dudas, llegará a terminar con certezas.

Subir
#7 por frasco el 18/05/2012
un champ de los desiempre pero con PCB.
