Small Clone plop fix

#1 por Alberto el 13/09/2013
Hola yo se que a todos nos a pasado esto o por lo menos a la gran mayoría que adquieren este pedal. Hoy voy a modificar Small Clone de Electro Harmonix ya que me molesta mucho escuchar su PLOP!!!.
encontré esta modificación:
https://sites.google.com/site/cctsim/home/chorus

Unas imágenes de adelanto



En esta imagen marque los componente que voy a remover en la pagina dice que es el D4 pero no
lo encuentro en la placa así que asumo que es D2.



Si alguno conoce otra modificación para solucionar el problema mas fácil es bien venida.
Saludos!
Subir
#2 por Alberto el 15/02/2014
La herramienta utilizada.

Componentes removidos.

Agregamos el puente...

Soldamos el 3pdt switch según el esquema.

soldamos resistencia.

Imagen panorámica de todo el Circuito.


Conclusión adiós pop :) espero esto les sirva, cualquier duda por aquí voy a andar.
Saludos!!!
Subir
1
#3 por Aleksander el 15/02/2014
Excelente aporte! donde conseguiste los esquemas o las instrucciones para la modificaciones?

http://www.guitarristas.info/foros/mi-primer-construccion-explorer-personalizada/219896

Subir
#4 por Alberto el 18/02/2014
El esquema esta en la url y las instrucciones...

https://sites.google.com/site/cctsim/home/chorus

Te agrego lo que encontrara en el enlace :)

EHX Small Clone Pop Fix
This modification fixes the "pop" you hear when you engage the EHX Small Clone for the first time.

Steps:
Remove the resistor R24 (1Meg)
Remove the resistor R25 (10k)
Remove the capacitor C16 (0.05u)
Remove the diode D4 (1N4148) //nota aquí es el D2 lo muestro en la imagen de arriba ya que no existe el D4
Remove the JFET transistor Q4 (2SK30)
Jumper (D) and (S) on the location where Q4 was installed.

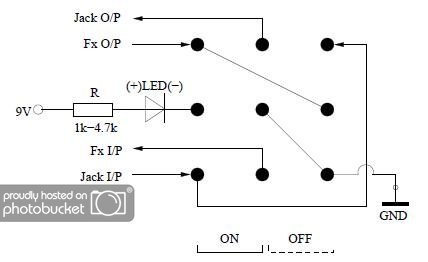

Rewire the 3DPT as illustrated below:

Subir
#5 por marcovich166 el 28/04/2014
Yo tengo el mismo pedal en cuanto pueda le hago esta mod si habia notado un clac!! Al encenderlo
Subir
