¿Sierra de carne para madera?

#1 por elderico el 10/05/2011
Hola amiguetes!!

Bueno pues usando mis dotes de Jedi :cool: he conseguido hacerme con esto por la patilla:





:D

El motor esta bien, las ruedas giran bien, los rodamientos estan bien... :ok:

El caso es que el motor es trifásico :colleja: :boñiga:

Estoy buscando por internet la manera de hacerlo monofásico y he encontrado varias formas.

Al quitarle la carcasa para ver las especificaciones del motor para ver que condensador le haria falta me he encontrado con una chapita que me ha encendido una bombilla:



Es "made in bilbao" y los chicos de por alli tienen fama de hacer las cosas para que duren :D
En la parte inferior de la chapita hay dos esquemas de como esta conectado el cableado, uno con el voltaje a 220 y el otro a 380.

Apelo a los sabios del foro a ver si cableando de nuevo el motor según el esquema de 220 podria utilizarlo en mi casica :si::si:

Saludos compañeros :brindis:

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
#2 por ginard el 10/05/2011
Pues si podrias, perfectamente. Solamente que tu tienes 220 monofasico, y esta maquina esta preparada para ir en 220 trifasica, pero eso es facil de arreglar con un condensador, la lastima es que yo me perdi las clases el dia que daban esto y no tengo la formula, pero seguro que en google podras encontrar algo, o en algun electricista de tu zona seguro que te ayuda.

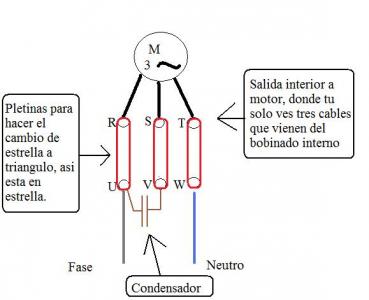

Para conectar el condensador se hace asi:

Guitarristas.info



Espero haber sido de ayuda.
Archivos adjuntos:
BBCode:

Ginard: quien no toca no se equivoca.

Subir
#3 por mcgiver el 11/05/2011
Hola,

Como bien te dice ginard, poder conectarse, se puede. Eso sí, a costa de bastantes perdidas en marcha y aún más en el arranque.


con un condensador de aproximadamente 50mf conectado en paralelo a la fase te debería de valer. Has de tener en cuenta que no hay una regla exacta para calcularlo, ya que las características de cada motor varían según su construcción. Si el condensador se calienta mucho, prueba a cambiarlo por uno de un valor algo inferior.

Si tienes problemas en el arranque, puedes instalar un condensador en paralelo del doble del valor para el arranque, que se deberá desconectar aproximadamente tres o cuatro segundos después del arranque. (usando un contactor)

Te pego un enlace con los distintos tipos de conexión. (ejemplo 1º)

http://guindo.pntic.mec.es/rarc0002/all/aut/dat/f.ACE.conexion.steinmetz.pdf
Subir
#4 por elderico el 11/05/2011
Muchas gracias a los dos esta tarde me estudio los esquemas y seguiré investigando, ya que hoy un compañero me comenta que se puede poner un condensador solo para el arranque (como me comenta McGuiver).


Como lo haga funcionar va a ser mi mejor sierra... :D

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
#5 por ithosu el 11/05/2011
¿para cuando una review?:D

BETTER CALL SAUL!!

Subir
#6 por elderico el 16/05/2011
¡Ya funcaaaaa! mañana cuelgo un video,

en vacio le cuesta un poco arrancar pero se pone a tope en seguida :D

Condensador de 35mf me lo ha vendio un "profesional" de bobinado de motores, 11 euros y maquineta funcionando :jajajaja:
