Buenas, el otro dia me puse manos a la obra, e instale un selector de tonos en mi ibanez.
La instalacion es bastante simple, solamente hace falta un conmutador rotativo ( en mi caso use uno de 12 posiciones) y condensadores de distintos valores, yo tome los siguientes condensadores:
9nF, 33nF, 5nF, 40nF, 10,5nF, 1,5nF y el condensadore que traia la ibanez de serie, otro de los contactos lo use para eliminar totalmente el tono de la guitarra, y los otros 3 que sobraban los use para poder controlar el volumen desde el volumen normal y desde el pote de tono, teniendo por un lado un barrido lineal y por otro uno logaritmico.
De esta forma, jugando con el potenciometro de tono y la seleccion de los condensadores se pueden obtener muchisimos tonos en la guitarra, sobre todo para tocar en limpio, o con muy poca distorsión, ya que cuando usamos un pedal de ganancia extrema solo se aprecian los cambios si ponemos el potenciometro de tono al minimo, dando un sonido muy oscuro segun el condensador que este seleccionado.
Aqui os dejo un audio, va desde el condensador de serie, luego sin condensador, y el resto es bajando el valor del condensador hasta llegar al condensador de 1,5nF (las pruebas son con potenciometro de tono al maximo, y luego al minimo)
http://www.goear.com/listen/96f69d9/selector-conmutadores-mario

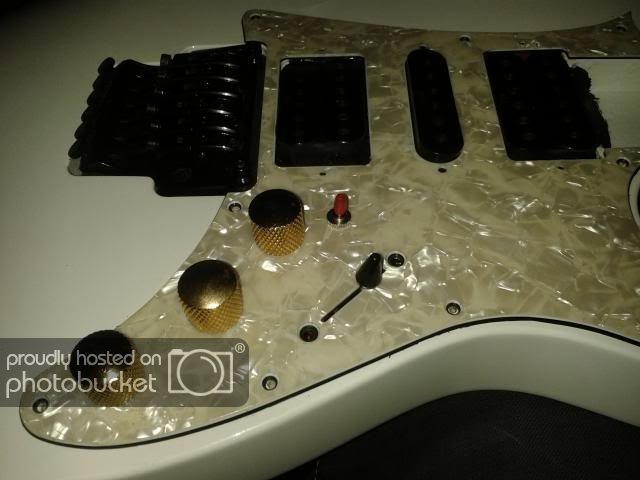

Aqui os dejo unas fotillos
http://i212.photobucket.com/albums/cc291/Mario741/2013-12-18231132_zps89a783f6.jpg
http://i212.photobucket.com/albums/cc291/Mario741/2013-12-18213539_zpsbcd995d9.jpg
http://i212.photobucket.com/albums/cc291/Mario741/2013-12-18220626_zps27c96229.jpg
El switch que se ve en las fotos es para un circuito de booster integrado en la guitarra, aunque aun no esta montado.
