Selector OTAX VLX91

#1 por mohicano62 el 24/11/2013
Tengo varias dudas con las conexiones de este tipo de selector .La guitarra es una Ibanez desconozco el modelo exacto pero la configuracion es HSH.
quiero instalar una sh en mástil y que se pueda hacer coil tap mediante el selector push pull instalado en el tono.
adjunto esquema

Mis dudas son :

1.- Como va conectada la SD ??
2.- la single del medio tiene dos cables blanco y rojo , a donde van ???
3.- Como irían conectados los cables del push pull al selector ??

Alguien tiene un esquema más precioso ?? gracias.
Archivos adjuntos:

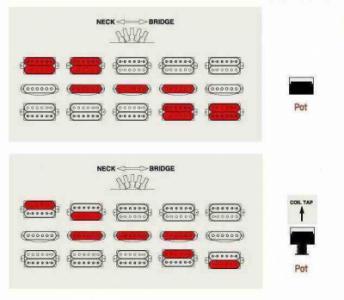

configuracion ibanez.jpg
BBCode:
BBCode:

http://www.rosmancustom.com/

Subir
#2 por mohicano62 el 24/11/2013

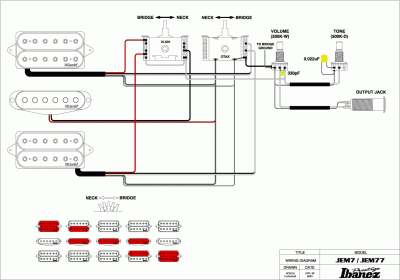

quizas este ?
Archivos adjuntos:

http://www.rosmancustom.com/

Subir
#3 por mohicano62 el 25/11/2013

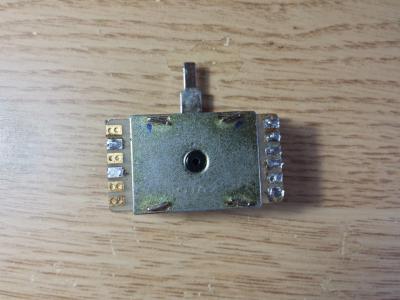

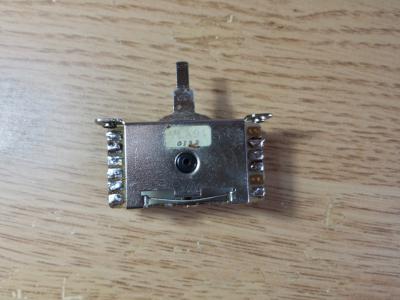

pongo imagen del selector otax VLX 91
Archivos adjuntos:
20131125_142808_Richtone(HDR) (Large).jpg
BBCode:
20131125_142819_Richtone(HDR) (Large).jpg
BBCode:

http://www.rosmancustom.com/

Subir
#4 por mohicano62 el 25/11/2013

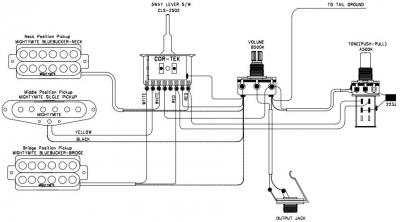

Este es el esquema de la Cort
Archivos adjuntos:
BBCode:

http://www.rosmancustom.com/

Subir
Respuesta rápida

Regístrate o para poder postear en este hilo
