Replica Les Paul Custom Silverburst

#37 por MANOLIN el 03/07/2014
tss eso es crema y nata
Subir
#38 por MartinMG el 03/07/2014
#36 Vaya el logo y las incrustaciones te han quedado DE PRIMERA!!! :palmas2:

.:: Blues ::.

Subir
#39 por Bretijani el 03/07/2014
Flipando....
Subir
#40 por eon_tool el 05/07/2014

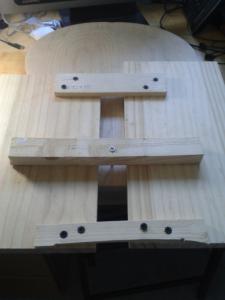

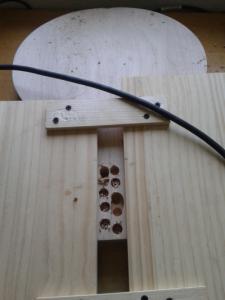

Finalmente me armé de valor y se me ocurrió cómo podría fresar la cavidad del tenón. Con dos tablas de pino que alineé con un calibre digital para que estuvieran perfectamente paralelas y luego atornillé un par de listones encima para fijar las tablas en esa posición.

Después pegue el conjunto con dos finos cordones de Titebond Original (que es el que vengo usando en este proyecto) y lo sujete con un tercer listón atornillado al cuerpo.

Cuando la cola secó le hice varios taladros al cuerpo con una broca de 13mm para facilitar el trabajo del fresado. Le puse cinta aislante a la broca para marcar la profundidad a la que quería taladrar.

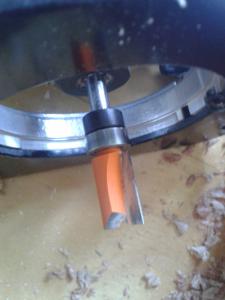

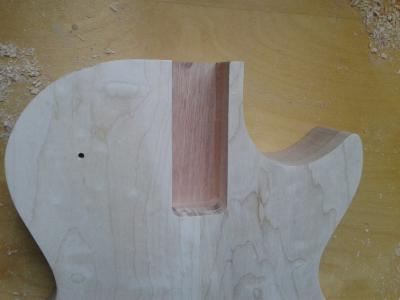

Una vez fresada la cavidad con una fresa copiadora, despegué las tablas. Salieron bien, sin astillar el arce ni nada y solo tuve que lijar un poquito de Titebond seco.

Ahora bien, la cavidad no me quedo perfecta. Hay unas décimas de diferencia en la profundidad de la cavidad. ¿Por qué no elegí hacer un neck-through?

Bueno, sea como sea, pienso arreglar esto con un jig que montaré más adelante cuando saque tiempo y un poco de dinero.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#41 por eon_tool el 05/07/2014

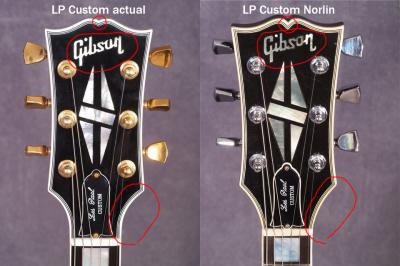

Me dí cuenta de que la pala no es la correcta, la mía es la actual que llevan las Custom de ahora pero las Gibson de la era Norlin (1968-1986) son distintas. Y como soy un perfeccionista, no voy a estar contento con ella y me pongo a hacer otra porque quiero ser fiel en mi labor de reproducción.

Aquí podéis ver las diferencias:

-El tamaño total de la pala Norlin es un poco más grande.
-La curva de la base es menos pronunciada.
-El pico de arriba es más pronunciado.
-El logo Gibson es distinto, con la "o" y la "b" cerradas y la "s" es completamente diferente.
-En la pala que hice yo el diamante tiene la misma separación entre sus partes. Cuando la separación horizontal ha de ser menor que la vertical.
Archivos adjuntos:
Sin título-3.jpg
BBCode:
Subir
#42 por eon_tool el 05/07/2014

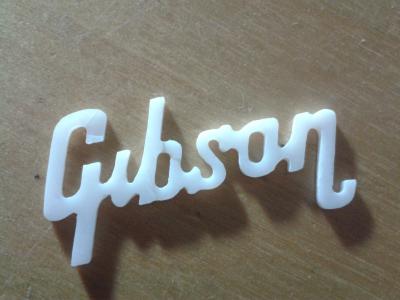

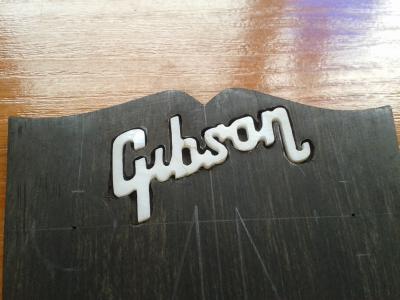

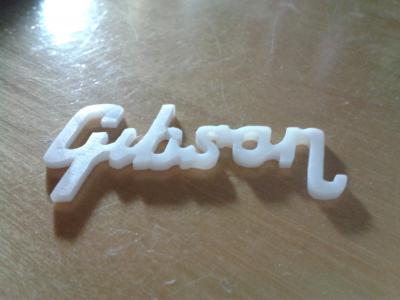

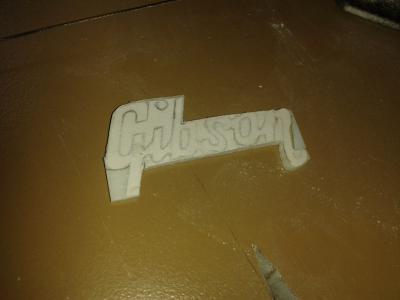

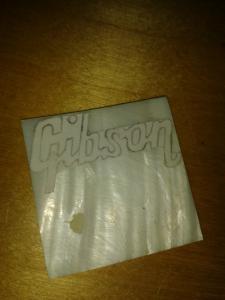

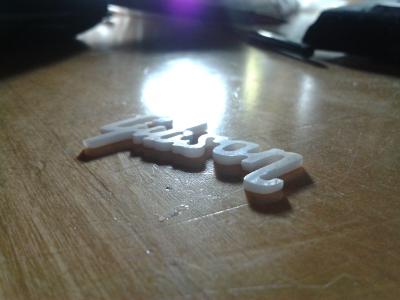

Allá voy con el segundo logo. Esta vez es el correcto, el de la era Norlin.

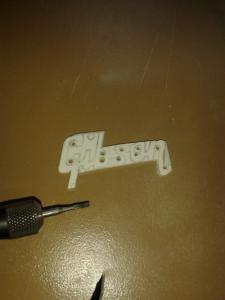

Igual que antes uso una lima de aguja y la Dremel con unas fresas muy pequeñas. Se me volvió a romper el maldito (solo en la "b") pero estoy satisfecho con el resultado. :yahoo:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#43 por eon_tool el 05/07/2014

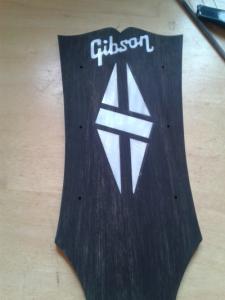

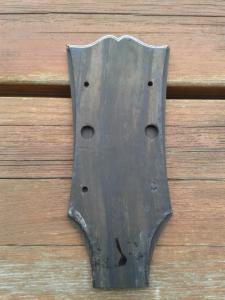

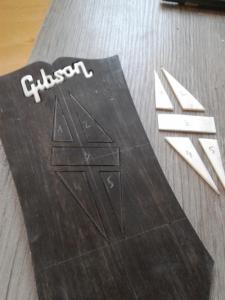

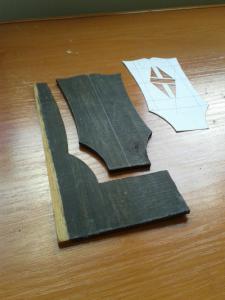

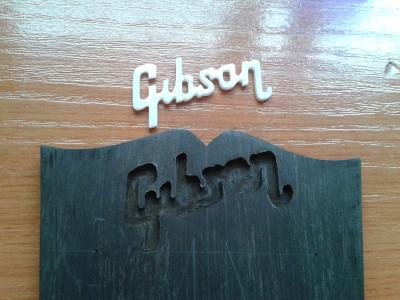

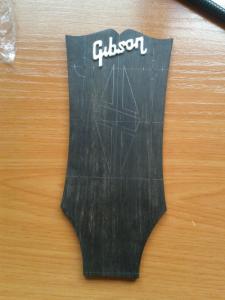

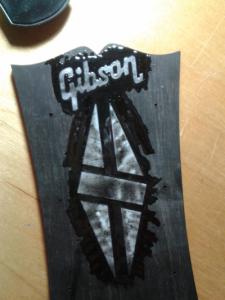

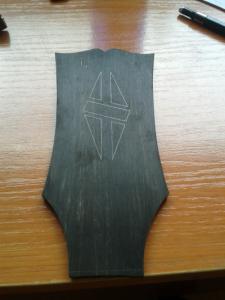

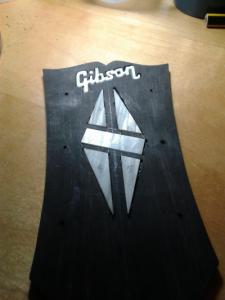

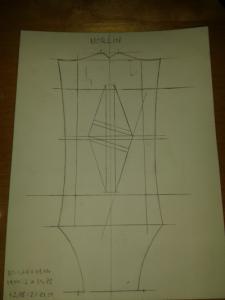

Y allá voy con la segunda pala. Luego subiré una foto de las dos y me decís cual creéis que se aproxima más a la auténtica.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#44 por eon_tool el 06/07/2014

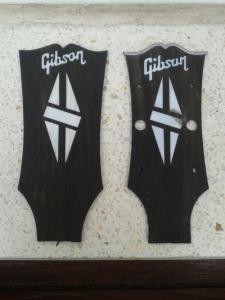

Bueno aquí están las dos palas. Se puede ver en la 2a foto la diferencia en la forma y el tamaño. También son diferentes el logo y el diamante. En la "versión 1.0" :lol: podéis ver que he estado practicando con el binding. Con un picel, acetona y un poco de maña se pega de lujo.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#45 por Bretijani el 06/07/2014
Pues si que eres perfeccionista compa, yo no te distingo ni una chibson....te ha quedado de lujo, con las diferencias subsanadas para que se vea una pala norlin :ok:
Subir
#46 por eon_tool el 06/07/2014
Gracias Bretijani! Que le voy a hacer, es algo patológico jajajaj.

También creo que puede ser útil para la gente saber esas pequeñas diferencias, no solo por curiosidad, sino para distinguir una falsificación por ejemplo...
Subir
#47 por Bretijani el 06/07/2014
No hay de que y totalmente de acuerdo compa, te puede ahorrar un montón de disgustos...y dinero argggg
Subir
#48 por luis67 el 08/07/2014
Que bonita trabajera te pegasssss. Y que bien hecho...

Te sigo...
