Replica Les Paul Custom Silverburst

#13 por eon_tool el 01/07/2014

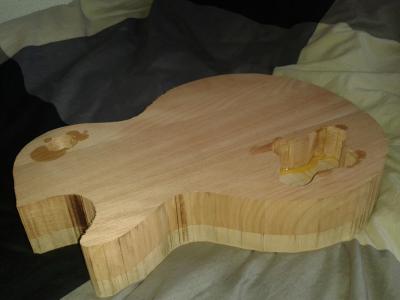

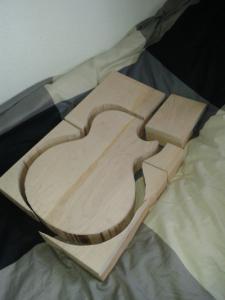

Lleve el bloque del cuerpo a cortar a un taller porque no tengo sierra de cinta. Este es el resultado.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#14 por eon_tool el 01/07/2014

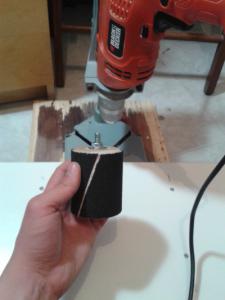

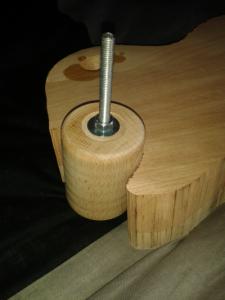

Y aqui podeis ver un cilindro de lija casero que me he echo. No el lo mejor del mundo pero funciona decentemente.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#15 por eon_tool el 01/07/2014

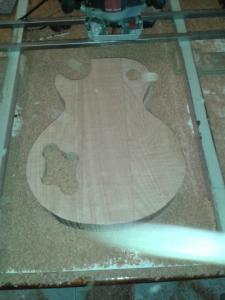

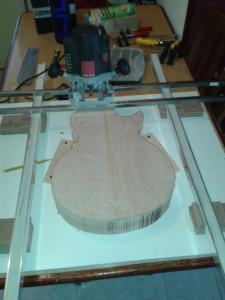

Ahora hay que rectificar la tapa de arce ya que tiene irregularidades. Le quito solo un par de mm. La tapa de arce va a ser de 2,5cm de grosor, no se si va a ser demasiado pero bueno lo hecho hecho esta.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#16 por eon_tool el 01/07/2014

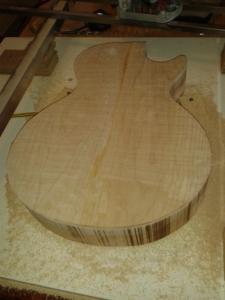

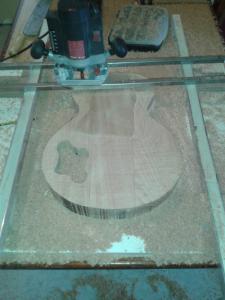

Como el conjunto es muy grueso, le quito un poco de espesor a la caoba por detrás. Estoy siguiendo los planos de una Les Paul del 59' comprados en StewMac.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#17 por eon_tool el 01/07/2014

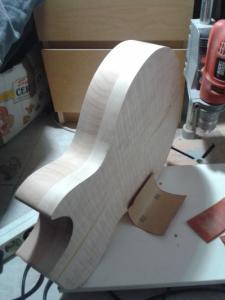

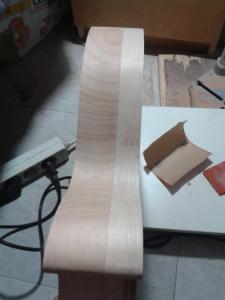

Bueno ha llegado la hora de lijar un poquito. Con el cilinrdo de lija que me construí y un soporte vertical para taladro esto es lo que he conseguido. Al final de todo le he dado un lijado a mano porque con el rodillo es difícil conseguir que la curvatura sea perfecta y sin bultos.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#18 por spidey12 el 01/07/2014
Te sigo compañero, pillo unas birras y me quedo atento.

Más información en:
http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/proyectos/273-les-paul-59

http://www.tokaaguitars.com

Subir
#19 por MANOLIN el 01/07/2014
esto pinta a obra maestra!
aqui me quedo sentado a ver los resultados
saludos
Subir
#20 por eon_tool el 02/07/2014
Aquí os dejo un vídeo de Adam Jones fardando de guitarra XD. No tiene subtítulos en español pero espero que apreciéis ese sonido gordo, denso, masivo... Yihaaaa! Me flipo pensando que un día tendré ese guitarrón sonando en mis manos aunque sea haciendo trampas... jejeje. Hasta donde sé lleva una Seymour Duncan SH-4 en el puente, entre otras modificaciones.

http://www.youtube.com/watch?v=f7A1cMfl0Xc

¿Algún fan de Tool por ahí?
Subir
#21 por eon_tool el 02/07/2014
Ahora entramos un poco más en materia.

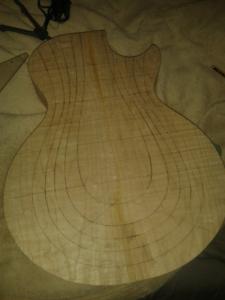

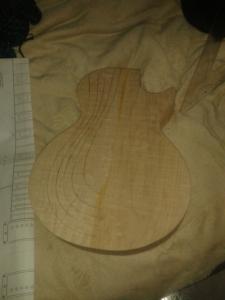

Usando los planos de StewMac he trazado el perfil de la tapa.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#22 por eon_tool el 02/07/2014
...y justo cuando lo tenía todo listo para fresar se me rompe la mierda de fresadora Practyl de 30 pavos. :mad: :muro2:

Me juré a mi mismo que no volvería a comprar herramienta así de cutre.
Subir
#23 por eon_tool el 02/07/2014

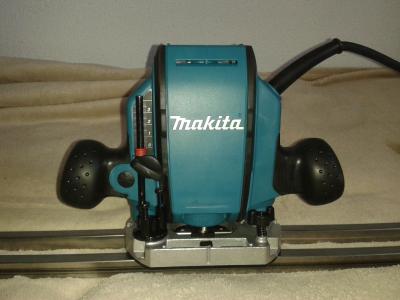

Estuve como 2 o 3 semanas ahorrando pasta comiendo macarrones todo el día y gastando lo mínimo. Y al final me compré esta flamante maquina y tan contento :bailando:
Archivos adjuntos:
BBCode:
Subir
#24 por eon_tool el 02/07/2014

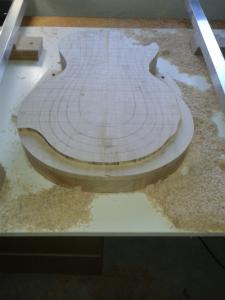

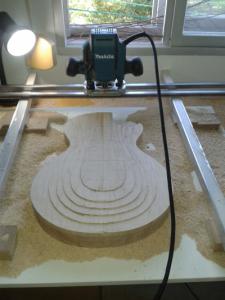

Bueno, después de una larga espera pude por fin hacer esto... dando como resultado unas 8 toneladas de serrín XD
Archivos adjuntos:
BBCode:
BBCode:
Subir
