#120 Perdonadme, por falta de tiempo el proyecto ha estado parado durante un largo período. Pero no lo he abandonado. Tenía un proyecto secundario que ya he terminado y me ha ayudado a conseguir experiencia con la construcción de guitarras. Y ahora podré centrarme en la Les Paul.

Hay avances, pero son pocos...
Subir
#122 por eon_tool el 04/07/2015

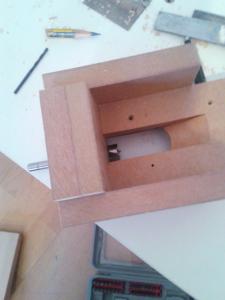

Aquí tenemos un jig para hacer la cavidad de la tuerca del alma con una broca forstner. No tengo fotos del proceso, me faltaban manos jejeje.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#123 por eon_tool el 04/07/2015

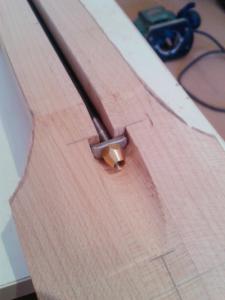

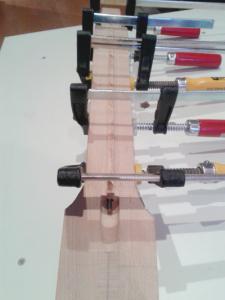

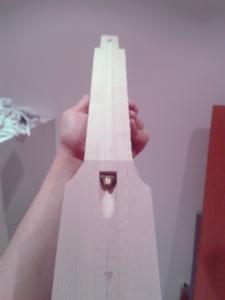

El listón de arce que cubre el alma lo recorte para que quedara casi a ras antes de encolarlo y una vez encolado, con mucho cuidado de no estropear la superficie plana del mástil, lo repase con una cuchilla de raspar. Al alma le puse 2 tubos termo-retráctiles (uno dentro de otro) para que entrara justa en el canal y así evitar traqueteos.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#124 por eon_tool el 04/07/2015

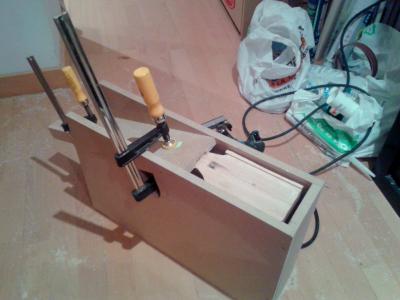

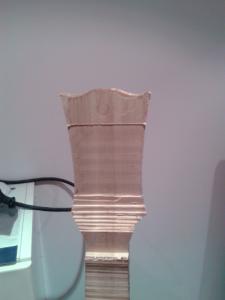

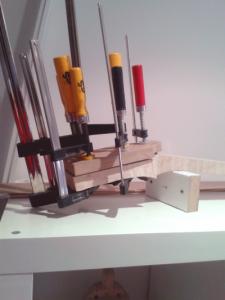

Añadimos los suplementos a la pala. Y con el jig que veis y con la fresadora se nivela la pala.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#125 por eon_tool el 04/07/2015

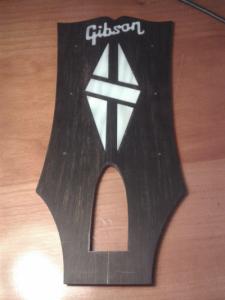

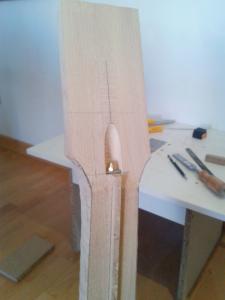

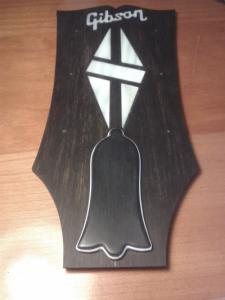

Recorto el agujero de acceso al alma en la pala... La tapa la hice con un trozo de golpeador negro-blanco-negro. Yo creo que da el pego...
Archivos adjuntos:
BBCode:
BBCode:
Subir
#126 por eon_tool el 04/07/2015

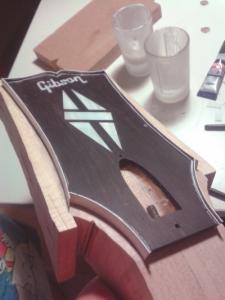

Encolamos la pala... La alinee con 3 clavos muy finos, uno en el pico de la V de la parte superior y dos a los lados, cerca de donde va la cejuela.
Archivos adjuntos:
BBCode:
Subir
#127 por eon_tool el 04/07/2015

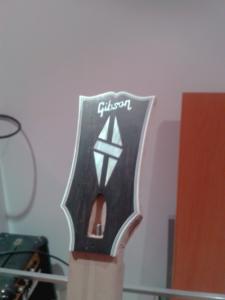

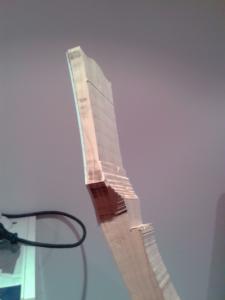

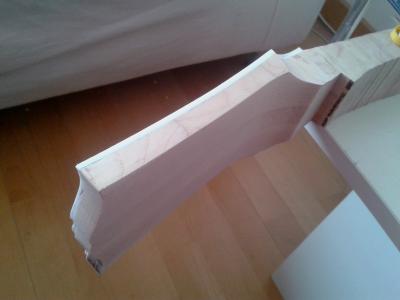

El binding de la pala me llevo unas 6 horas ponerlo... La primera tira se pega a la madera con loctite y el resto con acetona. Las tiras blancas gruesas hay que calentarlas y darles forma antes porque son muy rígidas.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#128 por eon_tool el 04/07/2015

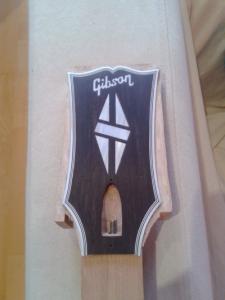

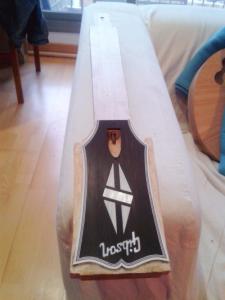

Recortamos la pala. El escalonado de la parte de la voluta la hice con la fresadora.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#129 por eon_tool el 04/07/2015

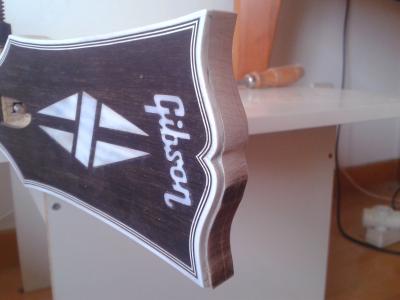

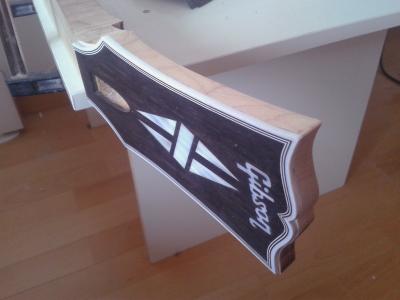

lijando y raspando la pala para dejar el contorno a ras con el binding...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#130 por eon_tool el 04/07/2015

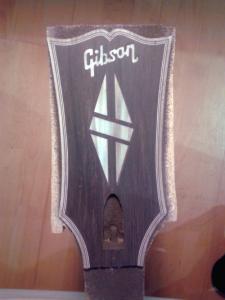

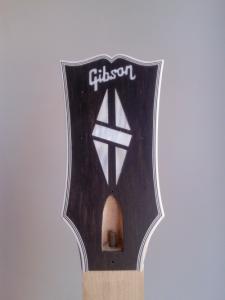

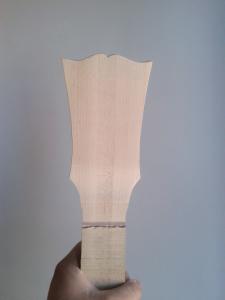

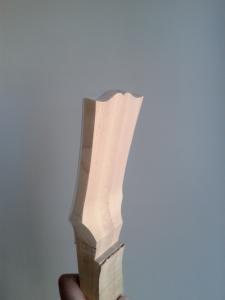

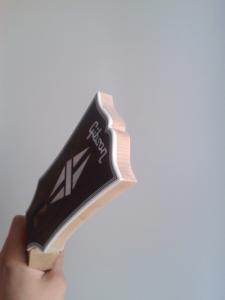

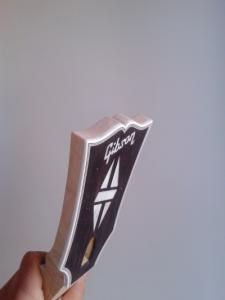

Terminé de dar forma a la pala avanzando lento pero seguro, sin prisa y con paciencia porque si no es muy fácil cagarla. Este es el resultado. Hay algunos defectillos que arreglaré más adelante...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#131 por eon_tool el 04/07/2015
Por el momento eso es todo... Voy a ver como afronto los siguientes pasos. Me acojona lo del binding del cuerpo. A ver si sale bien...
Subir
#132 por luis67 el 04/07/2015
Muy buen trabajo tio,

Más difícil veo lo que has hecho que el binding del cuerpo.
