Reparación/modificación pedal Marshall cambio 3 canales.

#1 por Kalandrakas el 22/12/2012
Hola,

Como a muchos Marshalleros os habrá pasado, los pedales de cambio de canal Marshall terminan dando problemas con el cable. Esta información creo que puede venir bien a alguien que se quiera aventurar a arreglar el cable, o como yo a hacerle una modificación en las conexiones para poder quitar y poner el cable (como en pedales de otros amplis) para así dejarlo en la pedalera y enchufar el cable sólo cuando se utiliza la pedalera.

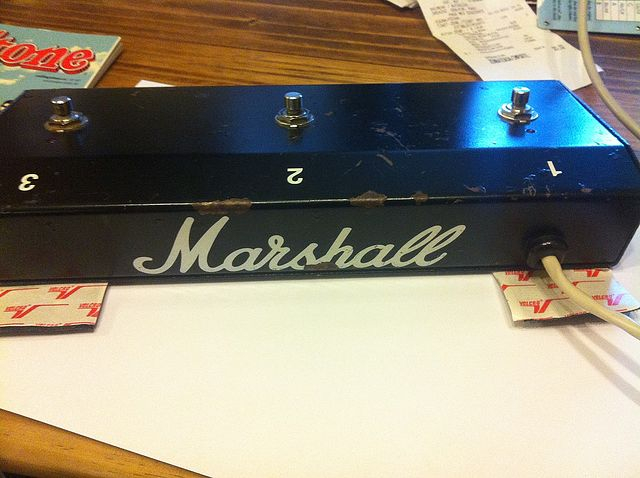

En mi caso se trata de un Cabezal Marshall 30th Anniversary 6100LM (no sé si en otros pedales de 3 canales será lo mismo)

Subir
2
#2 por Kalandrakas el 22/12/2012

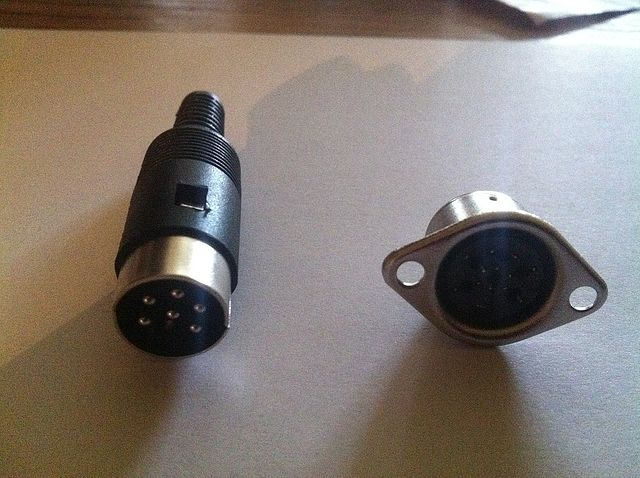

Como lo que yo necesito es poder poner y quitar el cable, lo primero es comprar unas conexiones DIN de 6pins

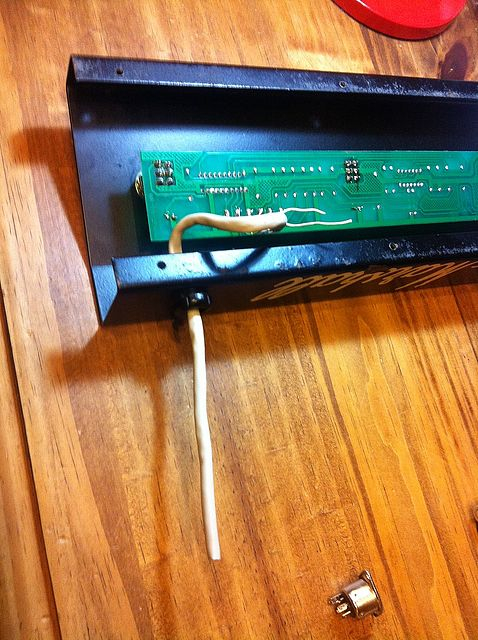

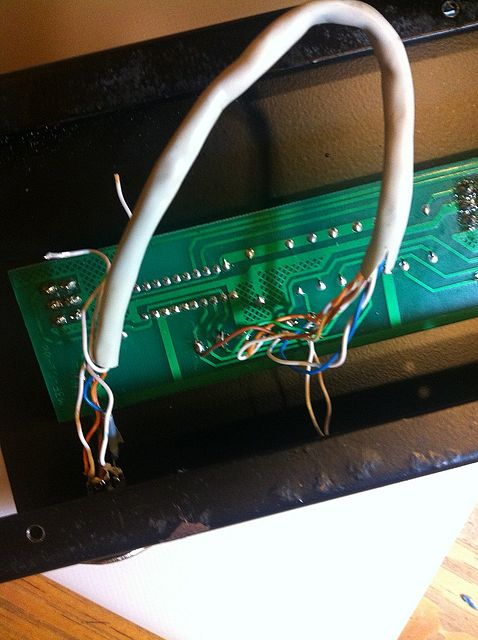

Abrimos el pedal y aparece el primer contratiempo; hace unos meses se me estropeó, lo llevé al técnico y me cambió el cable (me costó unos cuantos €) me puso el que tenía a mano (se puede ver que es blanco no negro como el original) y resulta que es de 8 cables de distintos colores al original (con dos de ellos sin utilizar)
Busco información y encuentro en algún youtube en inglés algo de información con lo que me hago el siguiente esquema:


Me lío la manta a la cabeza y corto el cable (como me salga mal y se lo tenga que llevar al técnico me va a clavar otra vez...)


Para quitar el protector del cable que está en el agujero hay que sacar el cable (si no no sale)

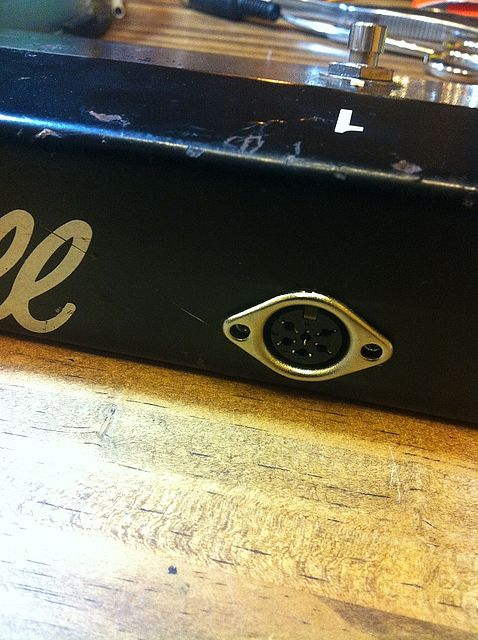

y segundo contratiempo, la nueva pieza Conexión hembra DIN 6Pins no cabe en el agujero, así que con un poco de paciencia y desgastando con un taladro el agujero, consigo que entre.


Ahora viene lo complicado, en el tema de soldar soy novatos, hasta ahora sólo he reparado un par de cables, pero vamos allá.

aquí la conexión hembra que va en el pedal (siguiendo las conexiones del esquema):

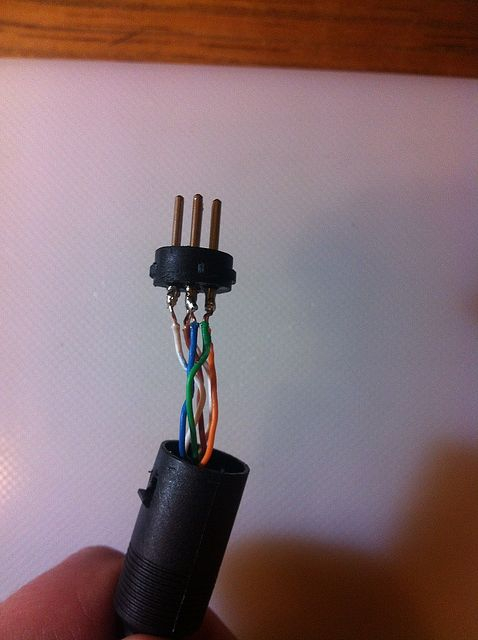

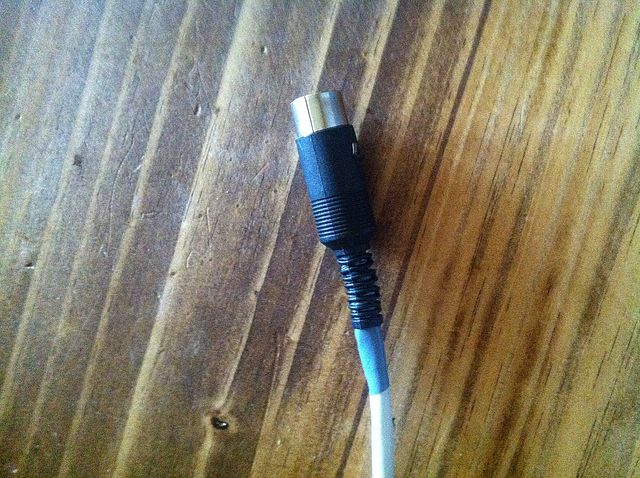

y aquí las del macho que va en el cable, como se puede ver en el esquema los pins del centro y arriba van igual y los de los lados, lógicamente hay que cambiarlos de lado para que encajen en la hembra cada uno en su color:

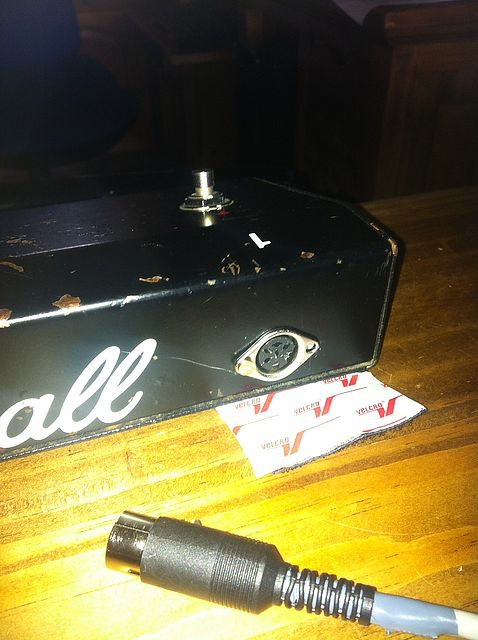

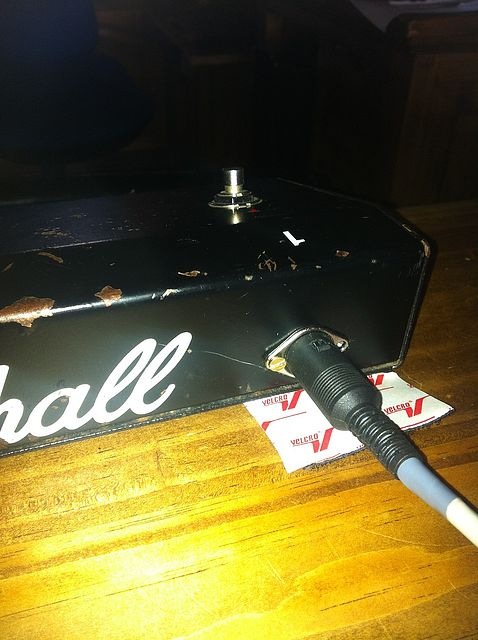

Después de tener que desoldar y volver a soldar por equivocarme con los cables, al segundo intento parece que funciona OK.


Espero que le venga bien a alguien,
Saludos y R&R
