Reparación de un altavoz Celestion Vintage 30

#1 por Saruman el 23/11/2012
He recibido un altavoz Celestion Vintage 30 que necesitana una pequeña reparación. El problema era que se había partido el soporte de los conectores y le hicieron una chapuza para aguantar dicho conector....así me llegó:
Archivos adjuntos:
Reparación V30 001.jpg
BBCode:

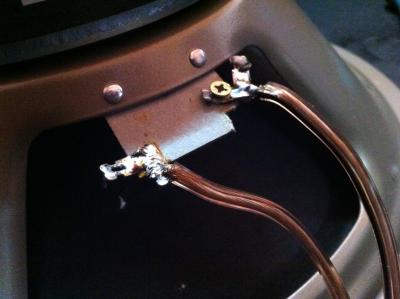

Reparación V30 003.jpg
BBCode:

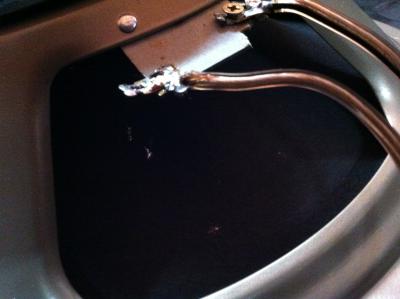

Reparación V30 004.jpg
BBCode:
Subir
#2 por Saruman el 23/11/2012
Lo primero que hice fué desoldar todo, quitar el altavoz dañado y limpiar toda la zona de estaño derramado y suciedad. A continiación desoldamos los dos filamentos y pasamos a retirar el soporte dañado eliminando los remaches que lo sujetan al chasis del altavoz con la ayuda de la Dremel:
Archivos adjuntos:

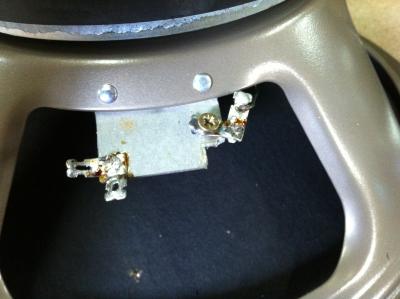

Reparación V30 010.jpg
BBCode:

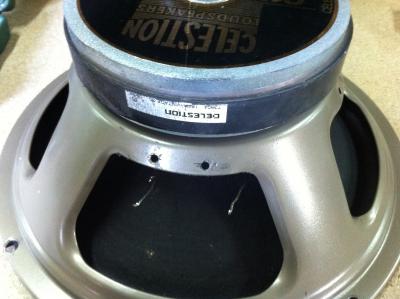

Reparación V30 015.jpg
BBCode:

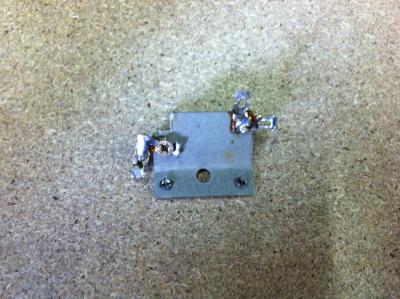

Reparación V30 013.jpg
BBCode:
Subir
#3 por Saruman el 23/11/2012
Ahora he buscado un donante de piezas, es otro altavoz Celestion que no utilizo y he hecho exactamente lo mismo, he desoldado la pieza donante y limpiado para su posterior montaje en el altavoz dañado:
Archivos adjuntos:

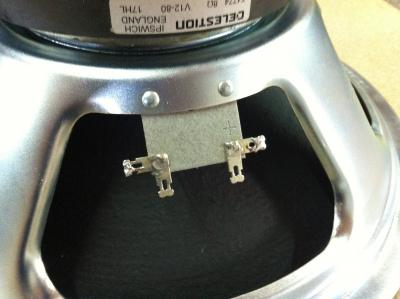

Reparación V30 009.jpg
BBCode:

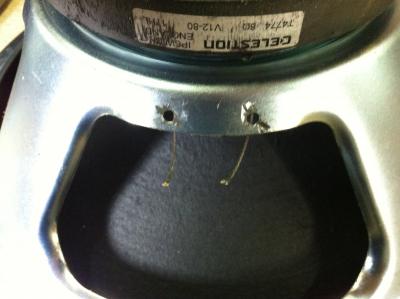

Reparación V30 011.jpg
BBCode:

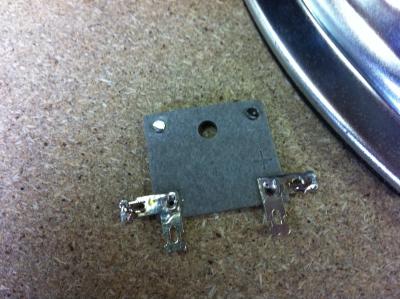

Reparación V30 012.jpg
BBCode:
Subir
#4 por Saruman el 23/11/2012

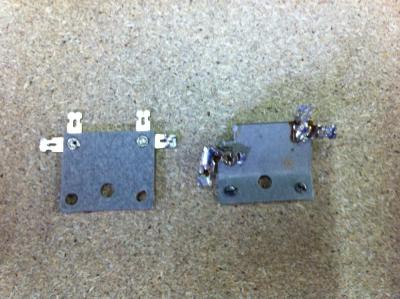

Aquí tenemos las dos placas, la dañada y la buena:
Archivos adjuntos:
Reparación V30 014.jpg
BBCode:
Subir
#5 por Saruman el 23/11/2012
Ahora pasamos al montaje. Primero repasamos los orificios del chasis y de la plaquita para que los nuevos remaches entren sin mucha resistencia, Luego pasamos a soldar los filamentos y posteriormente presentamos la placa ya soldada e introducimos los remaches y remachamos:
Archivos adjuntos:

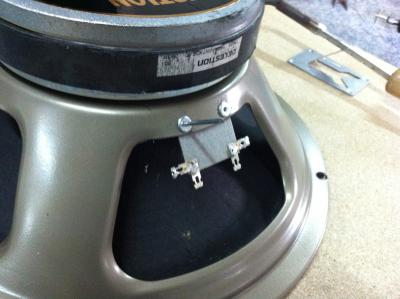

Reparación V30 016.jpg
BBCode:

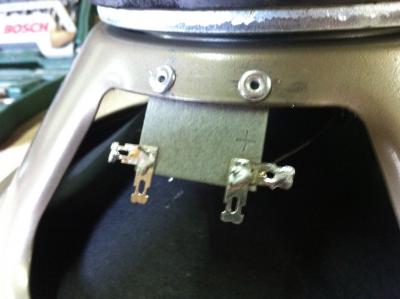

Reparación V30 018.jpg
BBCode:

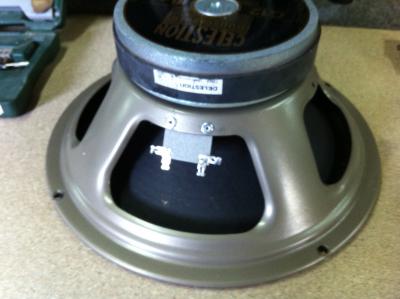

Reparación V30 017.jpg
BBCode:
Subir
1
#6 por Saruman el 23/11/2012
Por último montamos todo en su pantalla y repasamos todo el cableado sustituyendo el que esté en mal estado y añadiendo conectores de calidad soldados y protegidos con tubo termoretractil:
Archivos adjuntos:

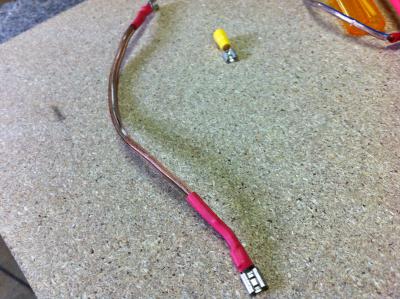

Reparación V30 019.jpg
BBCode:
Reparación V30 020.jpg
BBCode:

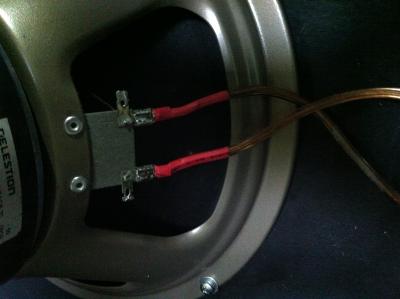

Reparación V30 023.jpg
BBCode:
Reparación V30 024.jpg
BBCode:

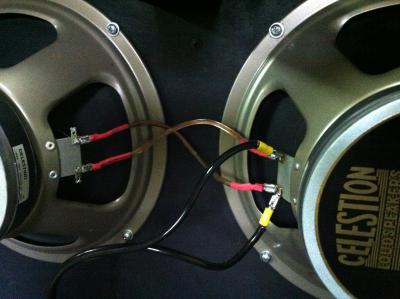

Reparación V30 022.jpg
BBCode:
Subir
1
#7 por Saruman el 23/11/2012
Y ya está!!!!

Saludos :D
Subir
1
#8 por Di Romein el 23/11/2012
genial Saruman ^^ buen trabajo :)

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#9 por Saruman el 23/11/2012
Gracias socio!!!!
Subir
#10 por iose el 23/11/2012
Trabajo fino, y explicao al detalle!!!

Muchas gracias :okis:

The Gamba Box Guitar

Subir
#11 por Saruman el 23/11/2012
Gracias compañero!!!

Son bricos faciles, efectivos y baratos!!!! Si no teneis piezas donantes tirad un poco de imaginación y os fabricais la misma placa con un cartón duro y ya está!!! Me pareció apropiado poner este post ya que he visto muchas veces este típo de rotura en altavoces.

Saludos!!!
Subir
