Reemplazando Capsulas muy liado ayuda :c

#1 por Zanack el 24/05/2015
Estimados estoy cambiando las capsulas de una Ibanez RG321MH por unas de LTD EX-50, el problema es que las capsulas de ibanes tienen 5 cables mientras que las de la ltd tienen solo 2 :S

adjunto fotos, espero puedan ayudarme por favor, se puso complicado xD

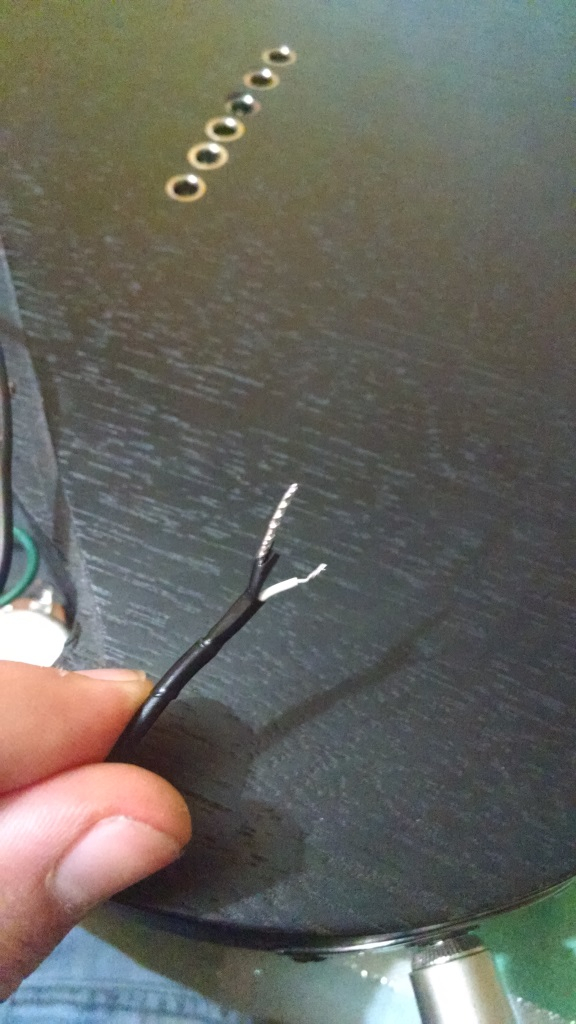

Capsulas LTD EX-50

Capsulas Inf Ibanez

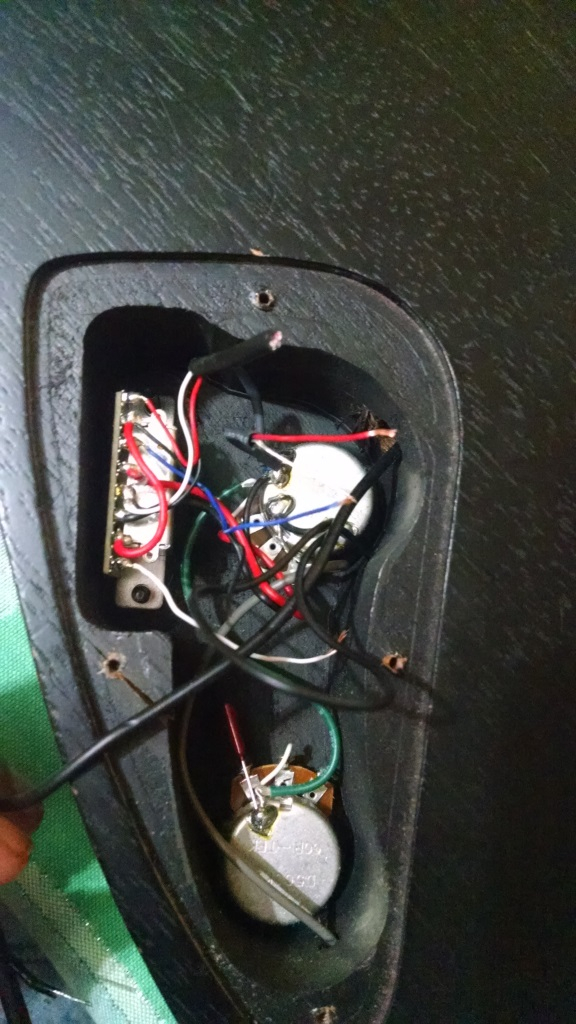

Guitarra circuito

Ashesé

Subir
#2 por Bender Stratocaster el 24/05/2015
Los 5 cables son para hacer push pull. Tu guitarra no tiene (tu pote de volumen es normal) por lo que irían soldados entre si pero no conectados a ningún sitio. La nueva pastilla tiene solo dos. Conectalos a los puntos que llevaba la otra pastilla. En la imagen me parece ver que has cortado el cable de 5 hilos. Deberias poner uno al blanco y otro al rojo. El blanco creo que es la masa, conecta el cable mas grueso de la pastilla ahí y el otro (blanco) al cable rojo del selector. Prueba asi.

Creo que tu diagrama es este:

http://jpbturbo.com/wp-content/uploads/2013/02/w020003.gif

Fender Stratocaster American Standard 2015
PRS SE Custom 22
Fender Hot Rod Deluxe III
Laney Cub12R
Zoom G3

Subir
1
#3 por Zanack el 24/05/2015

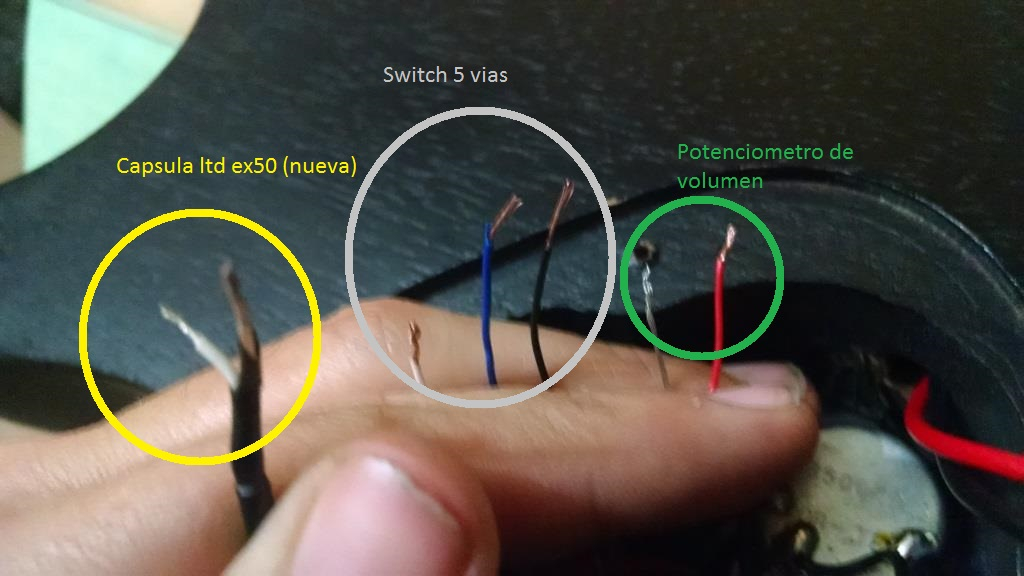

#2 Estimado primero que todo muchas gracias por responder, efectivamente ese es el diagrama original de la guitarra pero no entendí muy bien, asi que lo haré más gráfico en la siguiente imagen


Aclaro que los 5 cables que se ven son los que estaban conectados en la capsula del puente (2 de la perilla de volumen y 3 del switch)

debo conectar los 3 cables del swicth de 5 vias que estaban conectados en la capsula anterior entre si y a la vez al cable blanco de la capsula?

el cable sin color que lleva el potenciometro de volumen con el otro cable sin color de la capsula?

y finalmente el cable rojo del potenciometro de volumen a el cable blanco de la capsula que a su vez iria con los otros 3 mencionados anteriormente.... es asi? perdón si entendi todo al revés soy un poco idiota para esto :S
