#109 por frasco el 13/03/2008
Como mínimo creo que ponia 800mA para el que pasa a 12 voltios y 300 mA para el que vuelve a elevar a 220.
pero si los pones mas grandes llevas ese márgen y se calentarán menos... yo creo recordar que puse 1A y 500mA...
Para el "triana" (que solo lleva una válvula) usé 400 y 200 mA y los trafos ni se enteran, así que supongo que con 800 y 300 ya va sobrado.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#110 por nakonzaid el 13/03/2008
Gracias por la respuesta.

Entonces podría poner un transformador de 220v de entrada y 12 v de salida a 0,8 A y el para el otro transformador usar uno igual que este pero usado al revés?

Vamos, que si podría usar dos transformadores iguales de 220v, 12v, 0,8 A pero conectados de diferente forma.
Subir
#111 por frasco el 13/03/2008
sin problemas...
como si quieres usar dos de 1A... por exceso nunca tendrás problemas...

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#112 por psx el 14/03/2008
Hola Frasco.

Estoy pensando en montarme definitivamente el previo, y supongo que compraré zócalos y válvulas en amptek como tú. ¿Cuáles montaste? Hay unas mucho más baratas que el resto, pero su nombre "Ei-Yug" me da mala espina xD

Los condensadores y demás, ¿ tienen que tener una calidad especial? Si es que sí, ¿todos?, ¿que tendría que pedir exactamente?

Muchas gracias!
Subir
#113 por frasco el 14/03/2008
Yo monté las TAD, pero me han hablado bien de las jj y creo que salen casi a la mitad.

:saludo:

Yo usé condensadores corrientes... aunque si compras para los condensadores de reja de los buenos y de al menos 600 voltios mejor que mejor.
Las resistencias de carbón y película metalica (metal film) también mejor.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#114 por psx el 14/03/2008
Siento mi ignorancia, pero cuales son los condensadores de reja? :oops:

Gracias por todo!
Subir
#115 por frasco el 14/03/2008
Si miras el layout, yo te diría que pusieras de 600 voltios los que están entre y a la derecha de ambas válvulas, así como el de 1nf que va al pote de gain y otro de 0.68uF que hay abajo a la derecha...

Es resto de condensadores no electrolíticos si pueden ser de poliester mejor, aunque alguno los tuve que poner cerámicos porque son de muy poco valor y no los encontré.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#116 por psx el 14/03/2008
Muchas gracias frasco! Siempre tan servicial! siento no poder ponerte un +1!!! Tengo que darle a alguien otro antes xD

En definitiva, si no te he entendido mal de 600 serían: 1 de 470pf (entre las válvulas), 1 de 0.022uf(a la derecha), el de 100pf de "dentro del zócalo", y los de 0.68 y 1nf. No? xD Es que me pierdo un poco xD

Ya te contaré que tal sale el proyecto, si es que va adelante xD

Saludos!
Subir
#117 por frasco el 14/03/2008
Si no nos hemos equivocado, son esos, salvo... el de 100 pf del interior del zócalo... que yo usé una cerámico, creo que de 63 voltios porque no lo encontraba grande... pero seguro que si lo pones grande será mejor que mejor.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#118 por nakonzaid el 16/03/2008
Hola!

Bueno, pues he avanzado bastante.
Sólo me queda comprar los trafos y soldar los cables.

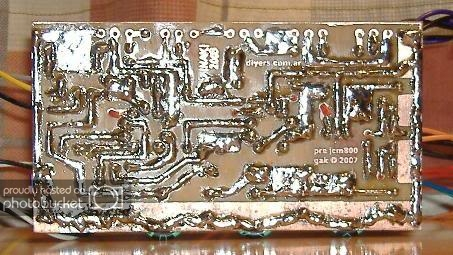

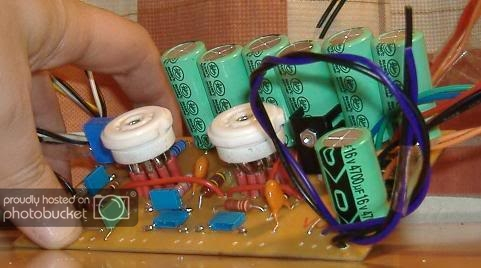

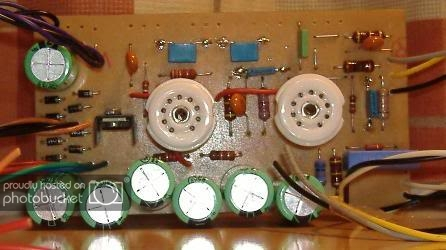

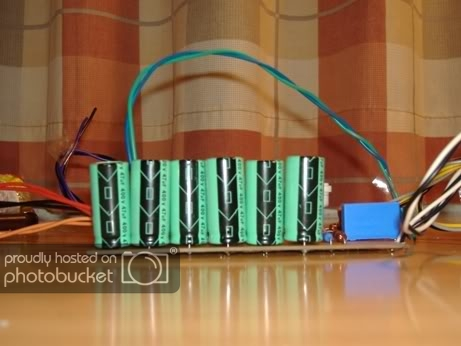

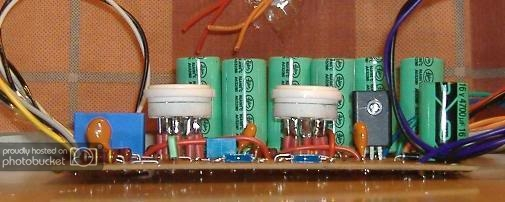

He hecho unas fotillos.
A ver qué os parece!






El estañado de las pistas me ha quedado un poco feo.

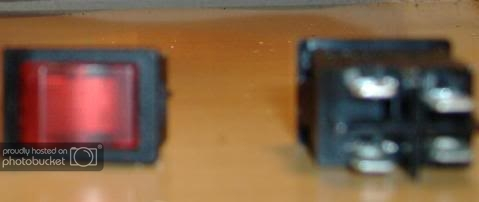

Pongo también una foto de los interruptores que compré ayer (la foto está muy movida):


Mañana intentaré poner una foto decente de los interruptores, y que aparezca algo más (un lápiz, un mechero,... lo que sea) para que sirva de referencia visual de las dimensiones.
Me hicieron mucha gracia cuando los vi porque son como los de los marshall pero en pequeño (y a dos euros más o menos la unidad). Uno negro para el standby y otro con luz roja para el on/off.
Pero tengo la duda de si la luz roja aguantará el voltage, ya que este interruptor va entre la entrada de corriente y el primer trafo.
No lo tengo claro.

Un saludo!





(Editado porque me he liado precisamemte editando je,je,je)
Subir
#119 por frasco el 16/03/2008
Pues tiene una pinta estupenda....
yo nunca hago el Estañado...

Por si aún estás a tiempo te hago una recomendación... en la entrada... usa cable apantallado, sobre todo si vas a ponerle el swich.

¿Los potes los soldarás a la placa o lo harás con cabledo aereo?

änimo que te queda muy muy poquito y ya tiene forma, así que estás a un paso de catarlo.

:saludo:

Hombre... qué coincidencia lo del interruptor :D

yo puse uno similar:


La bombillita aguantará si lo comprastes para 220...

Míralo que debe venir marcado en el plástico de la carcasa.

Además es de los buenos porque corta las dos fases aislando por completo el trafo de la red...

Para bordarlo del todo... poner un fusible antes del interruptor para proteger el cacharrito de subidas de tension y demas accidentes.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#120 por nakonzaid el 16/03/2008
Sí,de lo del cable apantallado me he dado cuenta esta tarde.
Mañana seguramente lo cambie.

Los potes aún no sé si ponerlos en la placa o aéreos.

Quizás sea más cómodo en la placa, para evitar cableado y así posibles ruidos.
---------------------------------
Para el fusible, he comprado un porta-fusibles de esos que se ponen en el chasis, por la parte trasera, que queda "mu professssssssional"

je,je,e,je
---------------------------------
Acabo de mirar la carcasa del interruptor y pone:

4A 250 V. AC
6A 125 V. AC


Así que supongo que sí me vale je,je,je
