Recuperado: Miser Amp V.3. Montaje + Hacer PCB's.

#253 por guitfan el 16/03/2010
mecajental, si no tienes fotillos del montaje, cuéntanos un poco sobre cómo lo hiciste y los materiales que utilizaste, y en qué tipo de comercio los compraste (si es el caso): como la rejilla, la varilla metálica que separa la rejilla de la chapita de los controles, los remates de las esquinas, etc.

!Rediós, qué bien te quedó!

Venga que te guardo un punto. :si:
Subir
#254 por mecajental el 30/03/2010

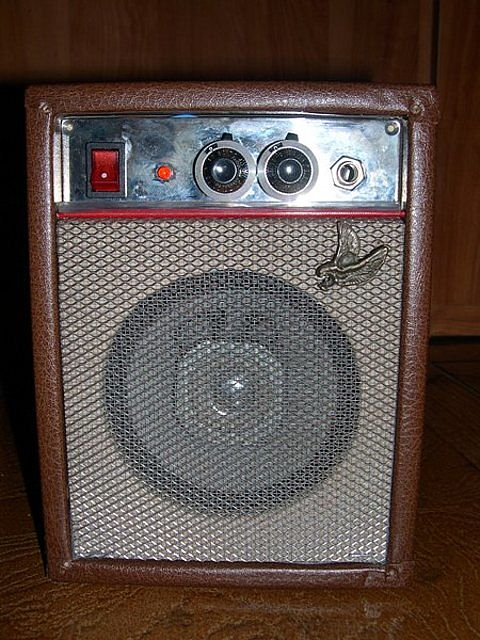

Me alegro que os guste. Aquí van unas fotos sin cantoneras.

Para la construcción utilicé unos trozos de DM que tenía por casa.

La rejilla la compré en una ferretería, pero las hay también en BricoKing o grandes superficies de bricolage.

Como forro utilicé un folio plástico adhesivo que venden en ferreterías o tiendas de decoración.

El altavoz es de coche, como se puede apreciar.

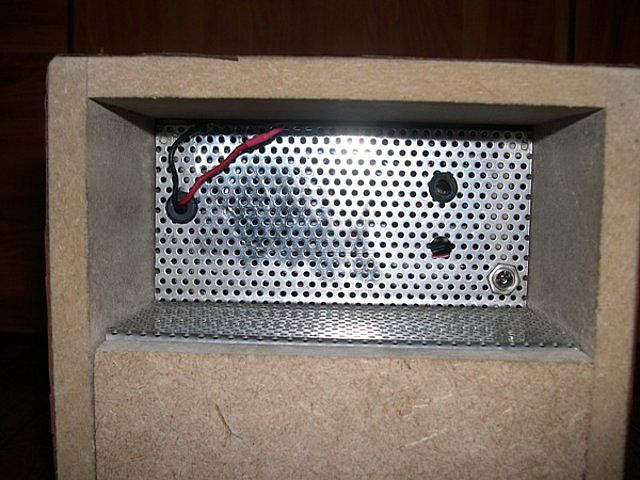

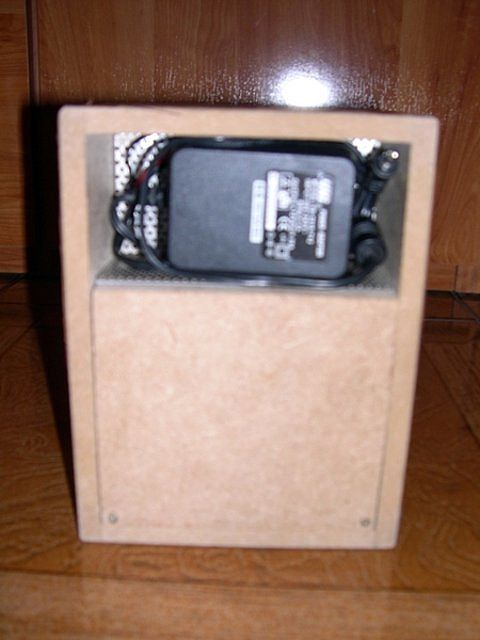

En la rejilla trasera dejé unos orificios donde encaja el enchufe de la fuente de alimentación para poder alijarla en ese hueco.




Y ya puestos, no sé si habíais visto este otro a válvulas que puse en otro hilo:




Se trata de un kit Madamp G2 de 2 vatios a válvulas. El mueble está hecho de chapa marina, y el acabado final con tinte y cera.

Como me había sobrado madera y tenía un altavoz de 8" muerto de risa, decidía hacer también una pantalla. así puedo convertir el ampli en un combo en unos segundos, ya que se fija con unas palomillas a las que se accede desde el interior de la caja, que es semiabierta.


Saludos
Subir
#255 por guitfan el 30/03/2010
mecajental escribió:
Me alegro que os guste. Aquí van unas fotos sin cantoneras.

Para la construcción utilicé unos trozos de DM que tenía por casa.

La rejilla la compré en una ferretería, pero las hay también en BricoKing o grandes superficies de bricolage.

Como forro utilicé un folio plástico adhesivo que venden en ferreterías o tiendas de decoración.

El altavoz es de coche, como se puede apreciar.

http://fotos.miarroba.com/fotos/6/8/684d6258.jpg


En la rejilla trasera dejé unos orificios donde encaja el enchufe de la fuente de alimentación para poder alijarla en ese hueco.

http://fotos.miarroba.com/fotos/2/7/27328786.jpg

http://fotos.miarroba.com/fotos/e/7/e7776884.jpg


Y ya puestos, no sé si habíais visto este otro a válvulas que puse en otro hilo:

http://fotos.miarroba.com/fotos/4/1/41f5c8e6.jpg

http://fotos.miarroba.com/fotos/3/e/3e32444f.jpg

http://fotos.miarroba.com/fotos/5/1/51af513a.jpg

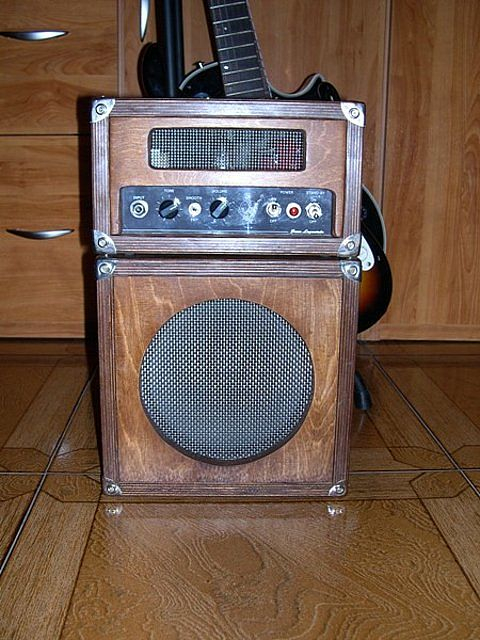

Se trata de un kit Madamp G2 de 2 vatios a válvulas. El mueble está hecho de chapa marina, y el acabado final con tinte y cera.

Como me había sobrado madera y tenía un altavoz de 8" muerto de risa, decidía hacer también una pantalla. así puedo convertir el ampli en un combo en unos segundos, ya que se fija con unas palomillas a las que se accede desde el interior de la caja, que es semiabierta.

http://fotos.miarroba.com/fotos/2/3/237bb72d.jpg

Saludos


¡Muchas gracias por esas fotos! ¡Estupendo trabajo! Debe dar un gran placer tocar con todo eso, tan bello, hecho por uno mismo. No había visto el valvular este aún, no. Tengo que buscar el hilo. Artesanía, ¡sí señor! :aplausos: :aplausos: :aplausos: Desde aquí creo que sólo puede darte un +1, que lo merece.
Subir
#256 por browling el 03/04/2010
Una pregunta, hacerlo con una placa de éstas (no recuerdo como se llaman, pero son las típicas que vienen con los agujeritos) es lo mismo no?
http://www.instructables.com/files/deriv/F0H/M4S9/FD80BUXN/F0HM4S9FD80BUXN.MEDIUM.jpg
Me gustaría hacerme uno sencillo y que ocupe poco espacio, lo justo como para poderlo llevar de viaje junto con la guitarra y no tener que llevarme el otro trasto, el problema es que se algo de electricidad a nivel teórico (por lo que hacemos en el instituto) pero a nivel práctico hemos hecho poca cosa.
Subir
#257 por dark kloud el 03/04/2010
Browling escribió:
Una pregunta, hacerlo con una placa de éstas (no recuerdo como se llaman, pero son las típicas que vienen con los agujeritos) es lo mismo no?
http://www.instructables.com/files/deriv/F0H/M4S9/FD80BUXN/F0HM4S9FD80BUXN.MEDIUM.jpg
Me gustaría hacerme uno sencillo y que ocupe poco espacio, lo justo como para poderlo llevar de viaje junto con la guitarra y no tener que llevarme el otro trasto, el problema es que se algo de electricidad a nivel teórico (por lo que hacemos en el instituto) pero a nivel práctico hemos hecho poca cosa.


Si, yo lo hice en esa placa pre-perforada como la de la foto, las pistas las tendrás que estañar ;)
Subir
#258 por browling el 03/04/2010
Ok, gracias, pero en sí el proceso es el mismo no? por encima de la placa se colocan los componentes y se sueldan y luego por abajo se unen entre sí con cable?
Subir
#259 por dark kloud el 04/04/2010
Browling escribió:
Ok, gracias, pero en sí el proceso es el mismo no? por encima de la placa se colocan los componentes y se sueldan y luego por abajo se unen entre sí con cable?


No hace falta que vayas usando cable. Primero te dibujas en un papel los "caminos" para saber como vas a colocar los componentes, luego los sueldas y los vas uniendo poniendo pistas de estaño entre ellos.

Mañana si puedo te hago una foto de la mia y te la pongo para que veas ;)
Subir
#260 por browling el 04/04/2010
Muchas gracias dark_kloud, de todas formas, en estas placas llamadas "de pruebas" no se podría montar también el circuito? primero para probar si funciona bien y en el caso que funcione bien dejarlo tal cual, no? así te ahorras el paso de estañar (que es lo que más miedo me da porque no lo he hecho nunca), cierto que supongo que éste tipo de placas serán más caras y para un circuito tan sencillo seguramente no salga a cuenta.
Subir
#261 por dark kloud el 04/04/2010

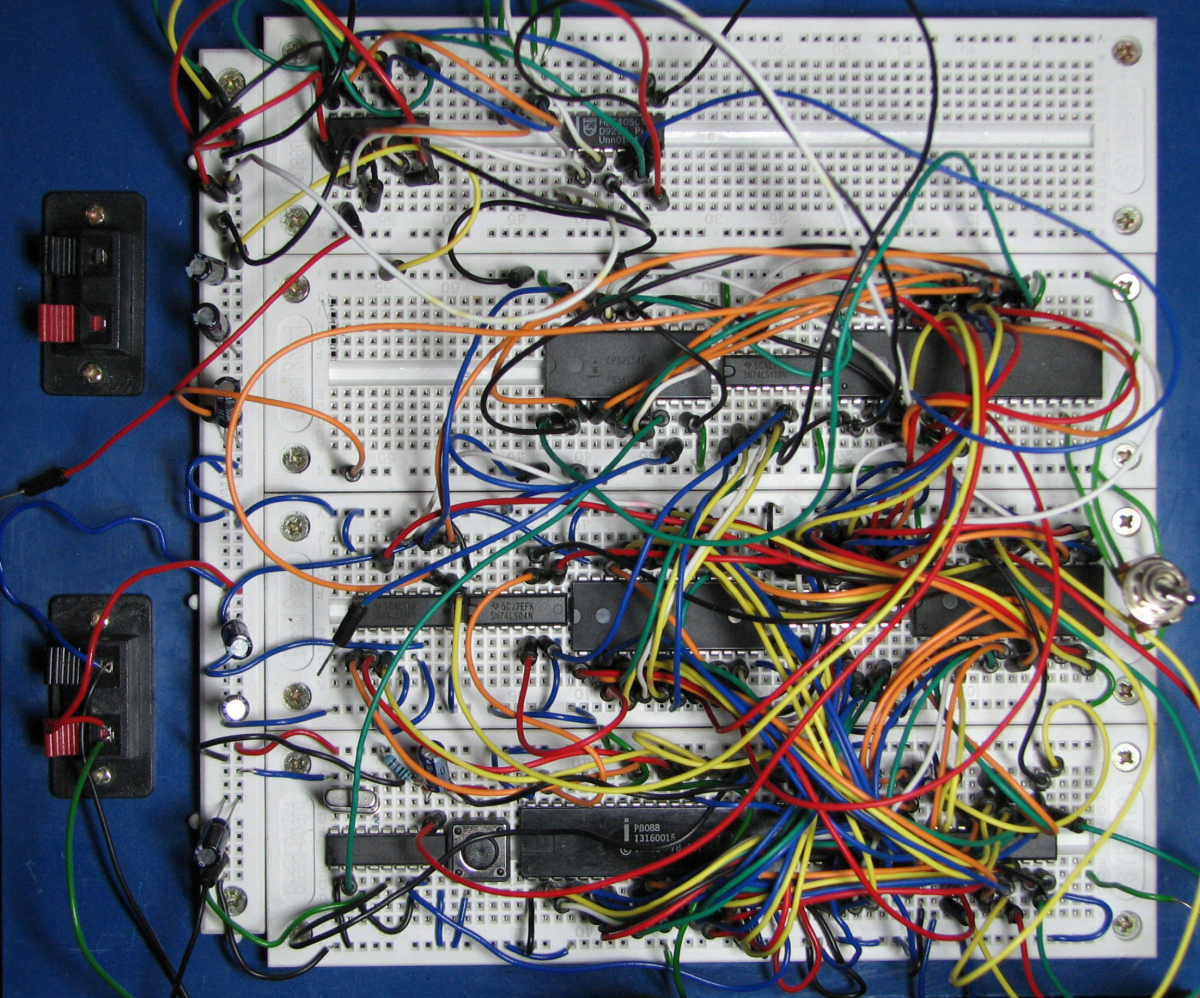

Precisamente yo lo hice en una placa de esas, porque tenia un maletín de pruebas de los primeros años de la carrera, y monté ahí mismo el circuito, que es muy fácil (los conectores de entrada, salida y demás los hice con LEGO jajaja) y cuando me aseguré que funcionaba pasé a hacerlo en placa como se ve en las imágenes :

Fijate solo en los componentes que salen en la esquina, el resto forman parte de otro circuito diferente. Como ves, son un integrado, cuatro condensadores y una resistencia nada mas (los potenciometros estan aparte en la caja). En la imagen de abajo se ven las pistas hechas con estaño.

Subir
#262 por browling el 04/04/2010
Muchísimas gracias, te has ganado un +1. Creo que me voy a comprar una placa de pruebas de esas y diferentes componentes para ir probando circuitos e ir investigando un poco, que no me va a ir mal tampoco para el instituto y así aplicar la teoría que hagamos en clase. Parece fácil el circuitillo ese, creo que si al final me compro la placa será lo primero que haga.
Gracias otra vez!
Subir
#263 por dark kloud el 05/04/2010
De nada hombre ;)

Sí que son un poco caras esas placas eso si. Yo de ti probaría en banzai o musikding, donde puedes comprar componentes para 2 o 3 proyectos que tengas en mente (para empezar te recomendaría el D+ o alguno del estilo después de hacer este miser amp). Más que nada por los potenciometros, que son lo mas difícil de encontrar para mí al menos.
Subir
#264 por rear el 13/05/2010
t la rifas yo ya tnia casi todas las piesas aunq no se casi nada d electronica
ya soo me falta comprar el c.i. y el zocalo mil gracias me as servido de mucho pro duda, si lo conecto a un estereo en auxiliar suena con las bocinas del estereo o no funciona

spero tu respuesta gracias
