Recuperado: Miser Amp V.3. Montaje + Hacer PCB's.

#205 por urgok el 29/12/2009
Hola frasco!! muchas gracias por el post...lo hice y me ando a la primera...yo soy de argentina pero de mendoza(sale mas caro que en capital de buenos aires) y en total con parlantito me salio unos 26 pesos(con cosas inecesarias como borneras y cosas asi por el estilo)...muchas gracias...


te hago una pregunta le puedo enchufar una pedalera a la entrada del ampli? tengo una zoom g1 y no se si funcionara...
y otra cosa-....comentaste en paginas anteriores el tema de construir pedales...me podrias pasar el topic o alguna pagina para verlos...muchas gracias.


felicitaciones por el miser amp!


saludos!

/..†..\...SebS .../..†..\

Subir
#206 por frasco el 29/12/2009
Compañero:

Aqui tienes muuuchos enlaces.

El paraiso del DIY - Guitarristas.Info

:saludo:


Pd.- se me olvidaba, puedes ponerle una pedalera al amp, siempre que le bajes algo el volumen de salida a la pedalera para que no sature.

:saludo¡:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#207 por dani04 el 04/01/2010
Bueno, despues de leerme varias páginas del hilo, me he decidido a probar suerte y hacer un miser amp. EL caso es que "creo" que encontré casi todos los componentes, pero antes de comprar nada quería confirmar que en realidad son los necesarios, sobre todo condensadores y resistencias:

Condensadores:
-Electrolíticos de 220 y 100 mF: 220mF 25V Condensador electronlitico 105º y 100mF25V Condensador Electrolitico 105º
Los hay tambien de 16V creo recordar, los elegí de 25, influye eso mucho?
-De poliester de 0.047 y 0.01 mF: 47nF 250V R10 Condensador Poliester 47K y 10nF 63V R5 Condensador MKT 10K Philips
Estos son de 250 y 63V respectivamente, no los había de menos.

Resistencia:
-10R 1/4W Resistencia Standar 5%: 10R 1/4W Resistencia Standar 5%
Vale esta? 10R = a 10 Ohm?

Potenciómetros:
-Volumen: Puxe uno de 100k, aunque supongo que no será de esos, estoy en lo cierto? 100KBPT20 Potenciometro 100K Logaritmico
-Ganancia: 4.7KAPT20 Potenciometro 4K7 Lineal

El LM386 no lo encontré por ningún lado, solo en ebay, y lo que vendían eran lotes de mínimo 10pcs, algún lugar donde encontrarlo bien de precio sin un envío elevado? El zócalo si lo encontré. es este: Zocalo 8 pines para Circuito Integrado Pin Plano

En referencia al altavoz, de cuantos W y cuantos Ohm es recomendable que fuera para usar con una pola de 9V? Yo escogí este, pero fue por poner algo A401300 Altavoz Ferrita 3" 8Ohm 1´5W

Saludos e interesante hilo!

"CBGB & OMFUG, Home of Underground Rock"

Subir
#208 por frasco el 06/01/2010
Compañero:
¿no hay tienda de componentes en tu ciudad?... casi todos los materiales de este ampli son comunes (salvo el pote de volumen)

No pongas el de 100k... no serviria solo para hacer un si/no, pues poco podrias regular... es de 25 ohm y pones 100.000 ohm... incluso el de 5k7 es altisimo... quizás no encuentres de 25 ohm, pero fijo que sí lo encuentras de 100 ohm

El voltaje de los condensadores no importa (siempre que sea mayor que el votaje de trabajo)...

las resistencias 10r = 10 ohm

El altavoz cualquiera te puede valer sabiendo que la salida de este ampli es medio vatio y trabaja a 4, 8 y 16 ohm indistintamente.

:saludo:

Pd.- yo todo lo compré en :: Espere por favor.. :: que está relativamente cerca de casa. No sé que tal se portará con los portes, pues dentro de la provincia cobran 4 euros hasta 1 kg.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#209 por dani04 el 06/01/2010
frasco escribió:
Compañero:
¿no hay tienda de componentes en tu ciudad?... casi todos los materiales de este ampli son comunes (salvo el pote de volumen)

No pongas el de 100k... no serviria solo para hacer un si/no, pues poco podrias regular... es de 25 ohm y pones 100.000 ohm... incluso el de 5k7 es altisimo... quizás no encuentres de 25 ohm, pero fijo que sí lo encuentras de 100 ohm

El voltaje de los condensadores no importa (siempre que sea mayor que el votaje de trabajo)...

las resistencias 10r = 10 ohm

El altavoz cualquiera te puede valer sabiendo que la salida de este ampli es medio vatio y trabaja a 4, 8 y 16 ohm indistintamente.

:saludo:

Pd.- yo todo lo compré en :: Espere por favor.. :: que está relativamente cerca de casa. No sé que tal se portará con los portes, pues dentro de la provincia cobran 4 euros hasta 1 kg.

:saludo:


Correcto
La verdad es que tengo bastantes tiendas de electronica relativamente cerca de casa, pero no se dedican a la venta de componentes, de ahi que pase a mirar en internet.
Miraré en la tienda esa que me has dicho, que dentro de todas als que he mirado, son los portes más baratos, 7€ y cuando consiga todos los componentes ya comento mi aventura :D
Gracias!

Edito: He encontrado 2 LM386 en la página que me has dicho
Planeta Electronico: LM386 SMD
Planeta Electronico: LM386N=NJM386D=KA386
Cual de los 2 debería coger?
Y tambien 2 potenciometros 4k7, he leído que tiene que ser lineal
Planeta Electronico: POTENCIOMETRO PLASTICO 4K7
Planeta Electronico: POT. EJE 4K7 LIN C. INT.
Y el de 100R supongo que será este
Planeta Electronico: POTENCIOMETRO PLASTICO 100R

"CBGB & OMFUG, Home of Underground Rock"

Subir
#210 por frasco el 06/01/2010
smd nooooooooooooooo

que esos son componentes "miniatura" y se sueldan con aire caliente.


Y uno de los potes tiene interruptor (el caro), ese tampoco, este:
http://www.planetaelectronico.com/articulo/potenciometro-plastico-4k7-338/7469656e646142757363612e646f3f5f616374696f6e3d627573717565646153696d706c6526746578743d346b3726617274506f72506167696e613d393939393939265048505345535349443d6165383234396365326461613864613930633666653237316466646230613738265f5f75746d613d3131363633373839352e3430363039363539302e313236323830303134332e313236323830303134332e313236323830303134332e31265f5f75746d623d3131363633373839352e31312e31302e31323632383030313433265f5f75746d633d313136363337383935265f5f75746d7a3d3131363633373839352e313236323830303134332e312e312e75746d6373723d6775697461727269737461732e696e666f7c75746d63636e3d28726566657272616c297c75746d636d643d726566657272616c7c75746d6363743d2f666f726f2f6631332f7265637570657261646f2d6d697365722d616d702d762d332d6d6f6e74616a652d706362732d333033352f696e64657831382e68746d6c

el de 100 ohm

http://www.planetaelectronico.com/articulo/potenciometro-plastico-100r-333/7469656e646142757363612e646f3f5f616374696f6e3d627573717565646153696d706c6526746578743d706f74656e63696f6d6574726f20313030265048505345535349443d6165383234396365326461613864613930633666653237316466646230613738265f5f75746d613d3131363633373839352e3430363039363539302e313236323830303134332e313236323830303134332e313236323830303134332e31265f5f75746d623d3131363633373839352e332e31302e31323632383030313433265f5f75746d633d313136363337383935265f5f75746d7a3d3131363633373839352e313236323830303134332e312e312e75746d6373723d6775697461727269737461732e696e666f7c75746d63636e3d28726566657272616c297c75746d636d643d726566657272616c7c75746d6363743d2f666f726f2f6631332f7265637570657261646f2d6d697365722d616d702d762d332d6d6f6e74616a652d706362732d333033352f696e64657831382e68746d6c

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#211 por dani04 el 06/01/2010
frasco escribió:
smd nooooooooooooooo

que esos son componentes "miniatura" y se sueldan con aire caliente.

http://www.kepar.es/docs/gc_fichas/img/13ABOSbdkl.jpg

Y uno de los potes tiene interruptor (el caro), ese tampoco, este:
Planeta Electronico: POTENCIOMETRO PLASTICO 4K7

el de 100 ohm

Planeta Electronico: POTENCIOMETRO PLASTICO 100R

:saludo:


Vale
Entonces me quedo con este CI Planeta Electronico: LM386N=NJM386D=KA386
Y en total me sale en unos 14/15€ si lo pido online, antes veré si puedo conseguirlos en tienda física. Cuando tenga todo montado ya os digo.
Saludos!

Edito: Me quedaría así:

"CBGB & OMFUG, Home of Underground Rock"

Subir
#212 por dani04 el 21/01/2010
Bueno, ya tengo todos los componenetes, pero tengo una última pregunta antes de acabar de montar todo, el CI tiene que ir colocado de cierta manera verdad? ya que si lo coloco mal se puede quemar o algo no? como se que lo pongo bien? tiene alguna muesca que sirva de referencia o algo?
PD: si la referencia está en el zócalo, pues no me vale, porque no lo tengo, tengo que soldar directamente de los cables a las patillas.
Gracias!

"CBGB & OMFUG, Home of Underground Rock"

Subir
#213 por frasco el 21/01/2010
tiene una "media luna" en el centro en uno de los extremos cortos.

poniendo la medialuna hacia arriba, mirándolo desde el lado que no tiene la medialuna, la patilla que queda a la izquierda es la numero 1.

En esta imagen, la patilla que está mas cerca de nosotros a la izquierda es la numero 1

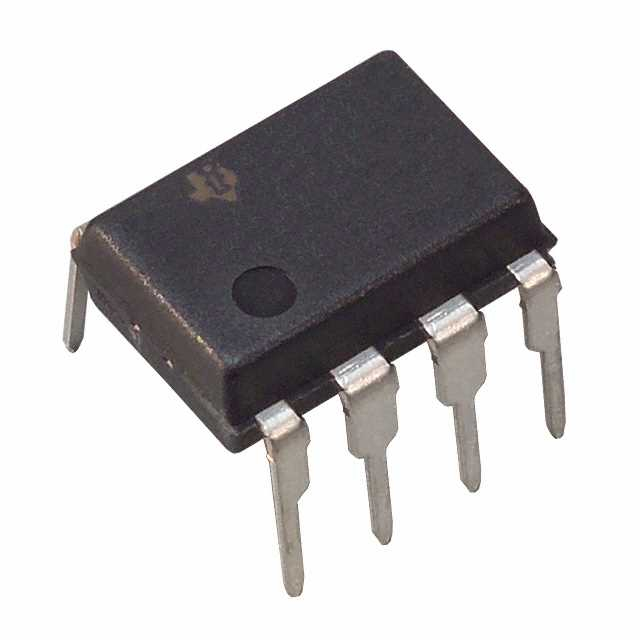

Ete otro no tiene la media luna pero tiene un círculo que te marca la patilla 1


:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#214 por dani04 el 21/01/2010
Correcto, entendido.
Como ya dije antes, no dispongo de zócalo, ni sitio donde conseguirlo por aquí cerca, mi pregunta es si no tendré problema al soldar directamente a las patas del CI, si es sensible al calor o algo. Decir que mi soldador es de 80W por si sirve de referencia.
S2!

"CBGB & OMFUG, Home of Underground Rock"

Subir
#215 por mecajental el 25/01/2010
Hola a todos.

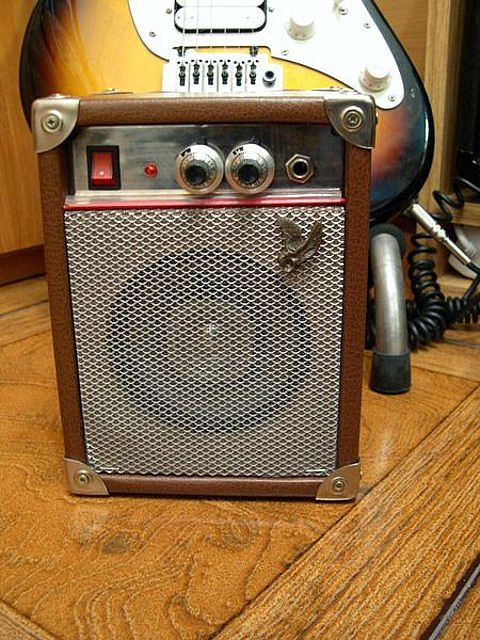

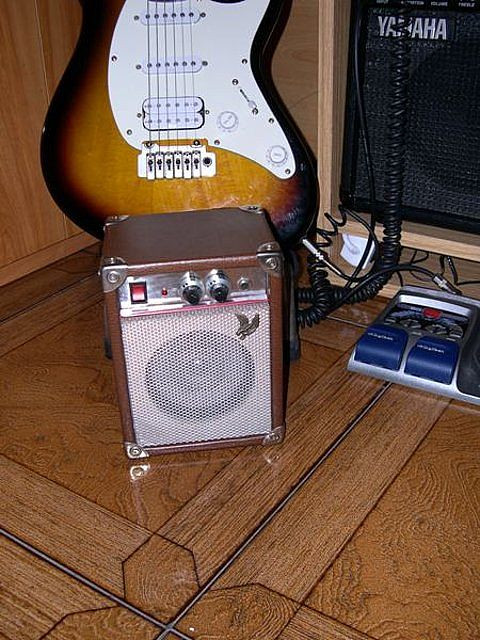

Recupero este viejo hilo porque me gustaría presentar mi apaño de ampli enano. No recuerdo si es el mismo esquema que el Miser este porque hace ya tiempo que lo hice, pero creo recordar que tiene un watio o watio y medio y suena de maravilla.

Espero que os guste el tuneado vintage.



Saludos
Subir
1
#216 por dark kloud el 27/01/2010
Mañana intentaré hacer el circuito, que parece muy interesante. Una duda que tengo sobre las placas ... yo siempre las he hecho con pistas de estaño "a mano" ... ¿se nota una peor calidad de esta forma ?

Por otra parte, con tanto cambio de componente ya no se si tengo todos apuntados XDD
---------------------------------
Primer "problema" ¿donde enchufo los LEDs? :risa: Qué desastre, yo que pensaba que esto sería pan comido ... jejeje. ¿Tienes algún esquema o dibujo con todos los "extras" conectados ?

Y a todo esto, qué herramientas soleis usar para soldar ? De cuánta potencia ?
