Recuperado: Blues Breaker I formato principiante.

#289 por godsavemetal el 09/09/2013

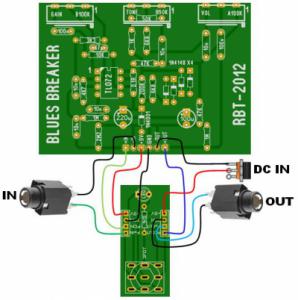

y complemento con un PCB para el 3pdt con LED incluido y coneccionado externo, disftrútenlo!!!!
Archivos adjuntos:
Blues Braker + external wirings.jpg
BBCode:
Subir
#290 por godsavemetal el 09/09/2013
Ahhhhh me olvidaba el pedal terminado!!! un amigo me pidió AYUDAAAA!!!!!!! para terminar el suyo; es el de FRASCO no el que he publicado acá; pero anteriormente puse un MP3 ya que es el del foro de ARON NELSON muy muy similar al de frasco.
Le puse un PCB para los potes, conector IN DC frontal y OUT e IN para el pedal a los lados, la pegatina es diseño del cliente y el acabado al espejo es mío, caja y demás como el stomp es de diseño propio.
Archivos adjuntos:

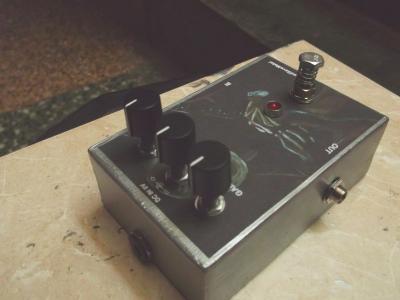

Toma delantera semiperfil con carátula.jpg
BBCode:

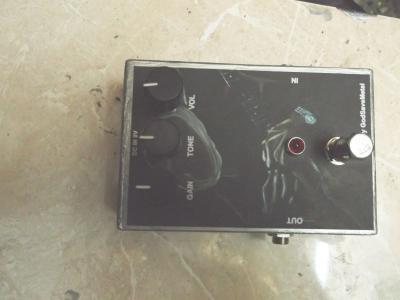

Toma superior con carátula.jpg
BBCode:
Subir
1
#291 por m4x1m1l14n0 el 27/09/2013
Hola, yo me estoy por armar el pedal, y tengo algunas dudas...
Como no consigo un gabinete para pedal, estoy pensando en armarlo yo, con madera(al miser amp de frasco también le arme un gabinete de madera y es muy resistente :mrgreen: ) si es que se puede llegar a armar en madera, ¿hay que apantallarlo? y si es así ¿que sueldo a masa, los potes o algún jack?
Esas son las únicas dudas que tengo, cuando tenga plata me voy a comprar los componentes y manos a la obra :D
Saludos :brindis:

Deja de tocar la guitarra un día y lo notarás tú. Deja de tocarla dos días y lo notará tu maestro. Deja de tocarla tres y empezará a notarlo el público.

Subir
#292 por godsavemetal el 27/09/2013
m4x1m1l14n0 escribió:
Hola, yo me estoy por armar el pedal, y tengo algunas dudas...
Como no consigo un gabinete para pedal, estoy pensando en armarlo yo, con madera(al miser amp de frasco también le arme un gabinete de madera y es muy resistente :mrgreen: ) si es que se puede llegar a armar en madera, ¿hay que apantallarlo? y si es así ¿que sueldo a masa, los potes o algún jack?
Esas son las únicas dudas que tengo, cuando tenga plata me voy a comprar los componentes y manos a la obra :D
Saludos :brindis:


Todos los pedales que he armado incluso este con el de FRASCO original no causan ningún problema, solo que el IN y OUT sí ponle cable con apantallado que sueldas a un común en el PCB, que es el negativo o GROUND, eso es todo no es un circuito HI FI ni nada por el estilo, es solo un PEDAL!!! eso de jaula de faraday en estos simple circuitos es puro truko!!! yo me hice 13 muffes y ni chiz ni musss!!! silenciosos completamente, haslo como desees con los elementos que quieras, he hecho los BOSS HM2 y HM3 en caja de plexiglass y naaa!!!!!!!!!! solo los IN Y OUT con cable apantallado y el común es tierra y listo!! dale con confianza, publica tus fotos queremos ver fotos!!!!!!!
Subir
1
#293 por m4x1m1l14n0 el 29/09/2013
Gracias genio, cuando compre las cosas voy a subir un par de fotos, un saludo! :D:

Deja de tocar la guitarra un día y lo notarás tú. Deja de tocarla dos días y lo notará tu maestro. Deja de tocarla tres y empezará a notarlo el público.

Subir
#294 por godsavemetal el 30/09/2013

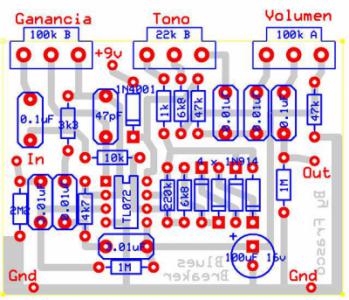

Algunos han preguntado por las imax que ya no se ven en la primera página, no creo le moleste a FRASCO que las resuba; ahí les va:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#295 por frasco el 30/09/2013
Al revés, yo las he perdido también. Gracias compañero.

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#296 por m4x1m1l14n0 el 30/09/2013

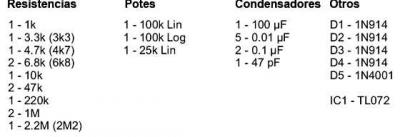

#294 si yo ya las tenia, la de los componentes al principio no la tenia, pero busque en google y encontré la imagen, gracias igual.
PD: Che frasco, cuando entres a un hilo viejo tuyo o de quien sea y no se vean las imágenes intenta colocar el link en esta pagina http://archive.org/ que sirve para ver como era una pagina hace años (por lo menos a mi me sirve mucho) un saludo! :victoria:

Deja de tocar la guitarra un día y lo notarás tú. Deja de tocarla dos días y lo notará tu maestro. Deja de tocarla tres y empezará a notarlo el público.

Subir
#297 por m4x1m1l14n0 el 31/12/2013

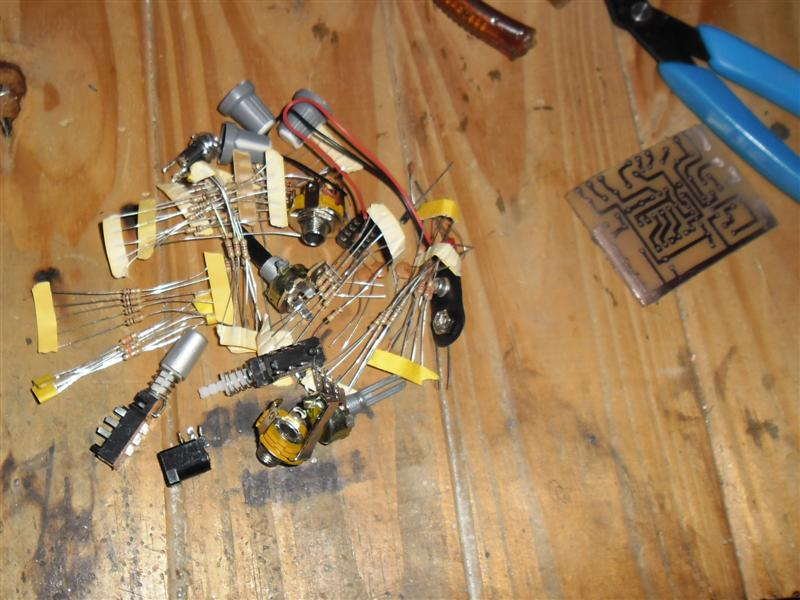

Hola como andan, después de tanto tiempo les vengo a mostrar como quedo mi pedal, que trate de hacerlo igual que el original (Se podría decir que es un clon), a continuación las fotos:

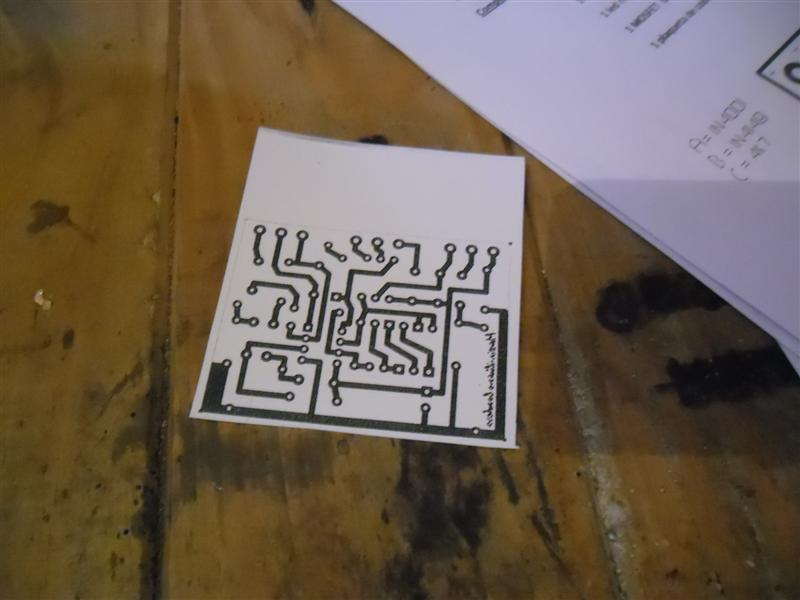

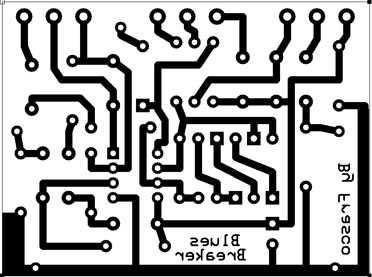

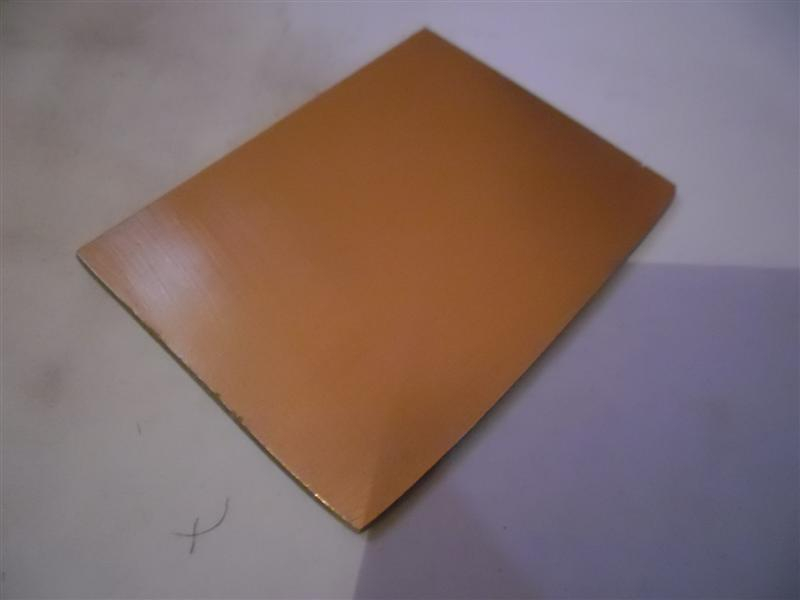

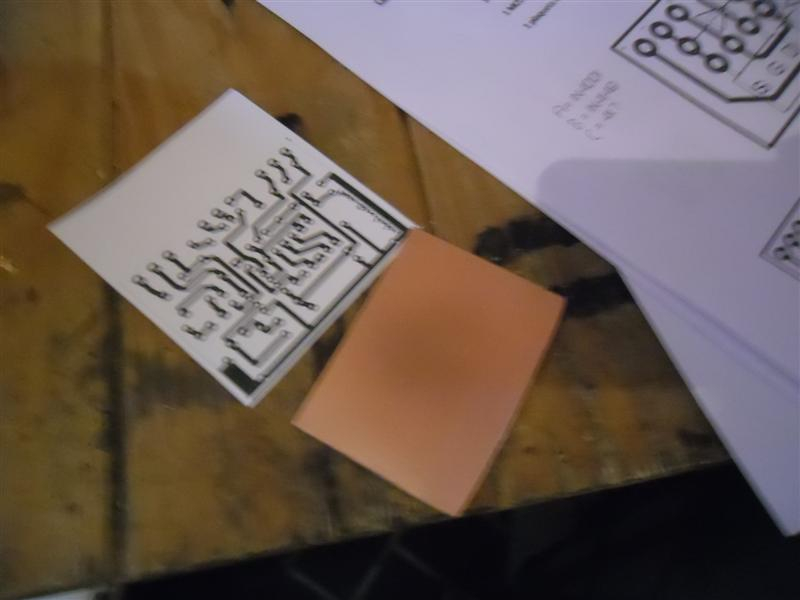

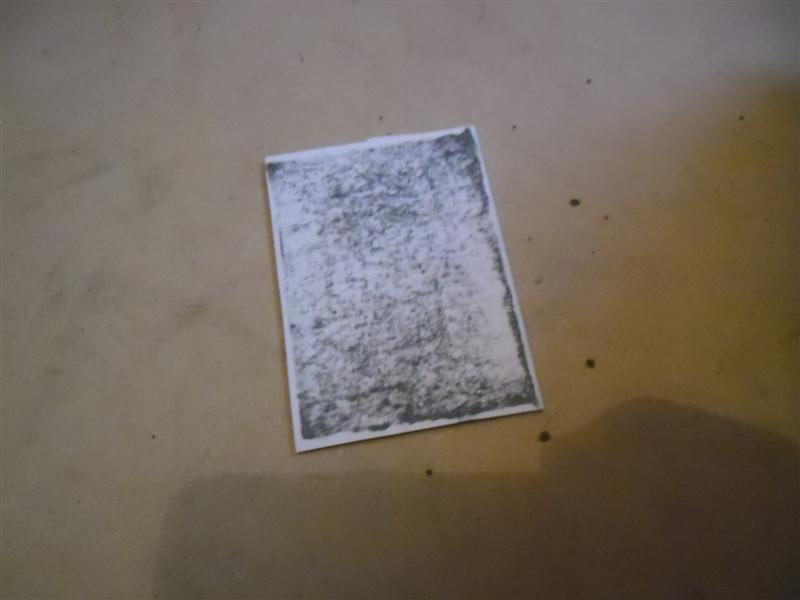

Primero empece a hacer la PCB del pedal...

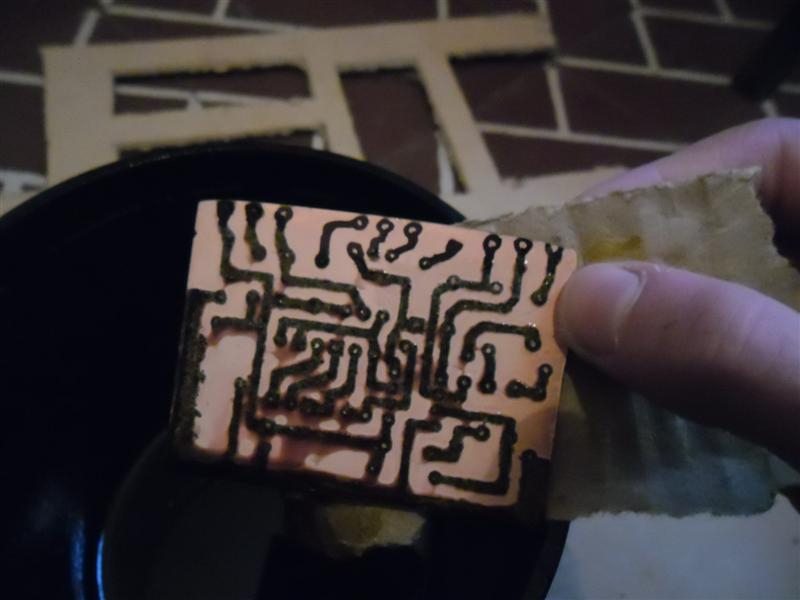

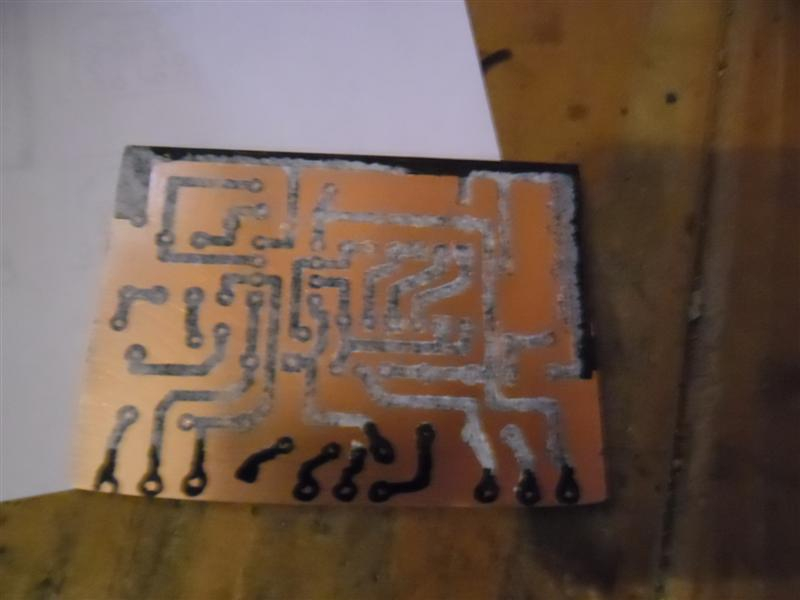

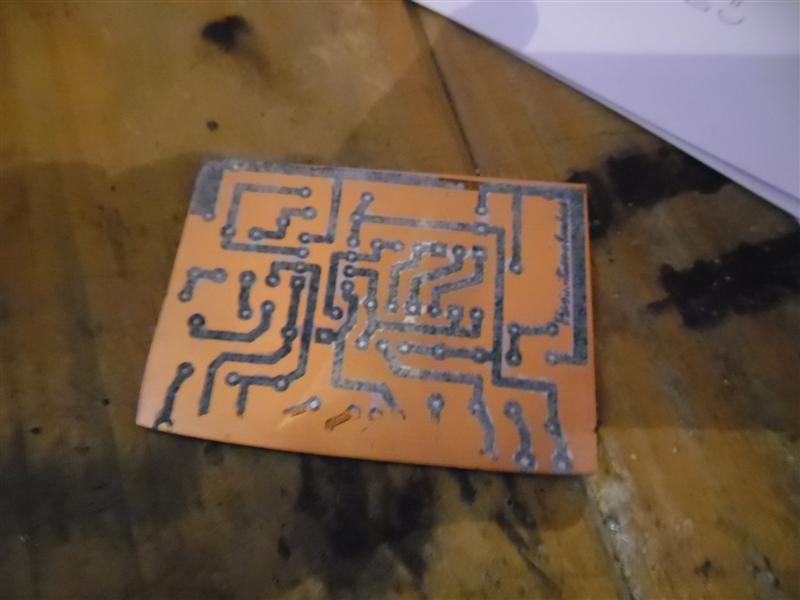

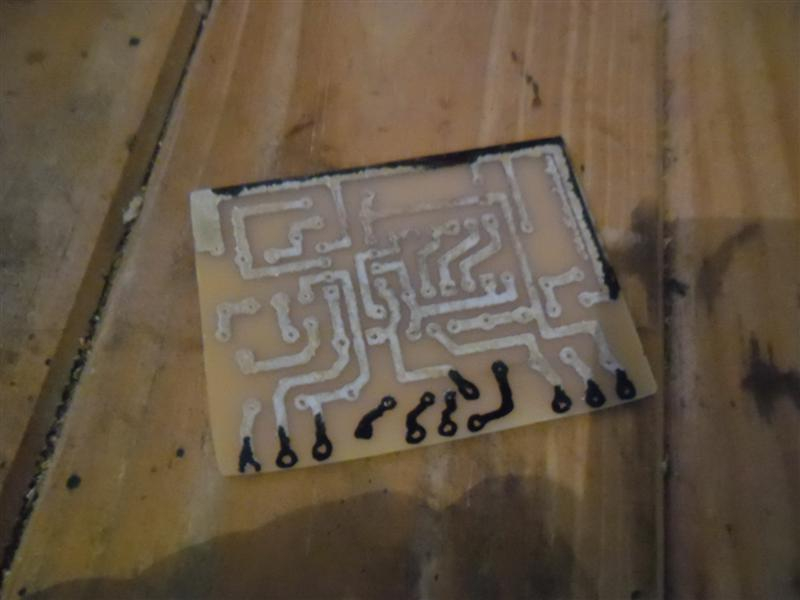

Como no se pego bien le tuve que marcar con una fibra indeleble

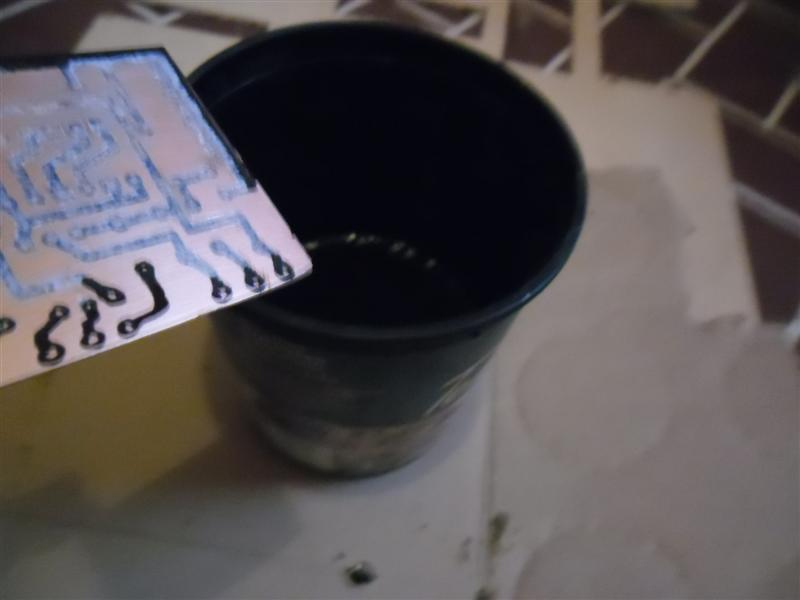

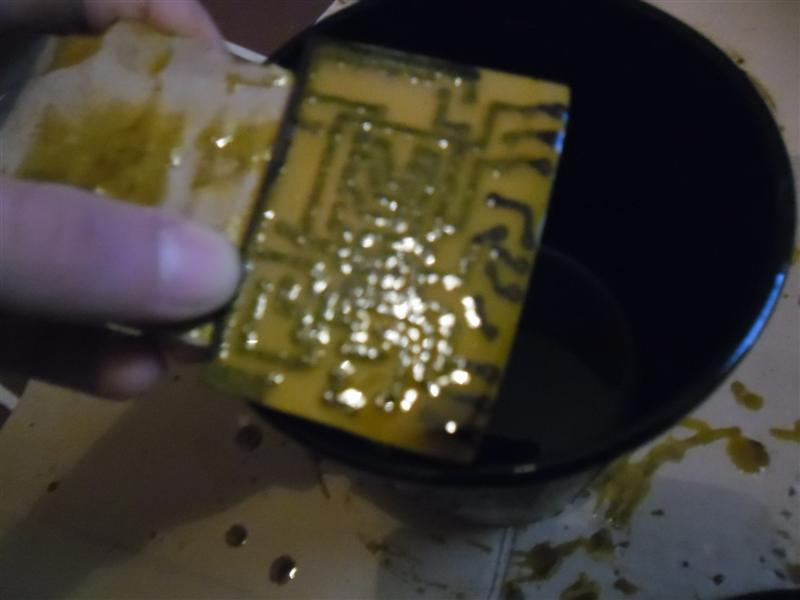

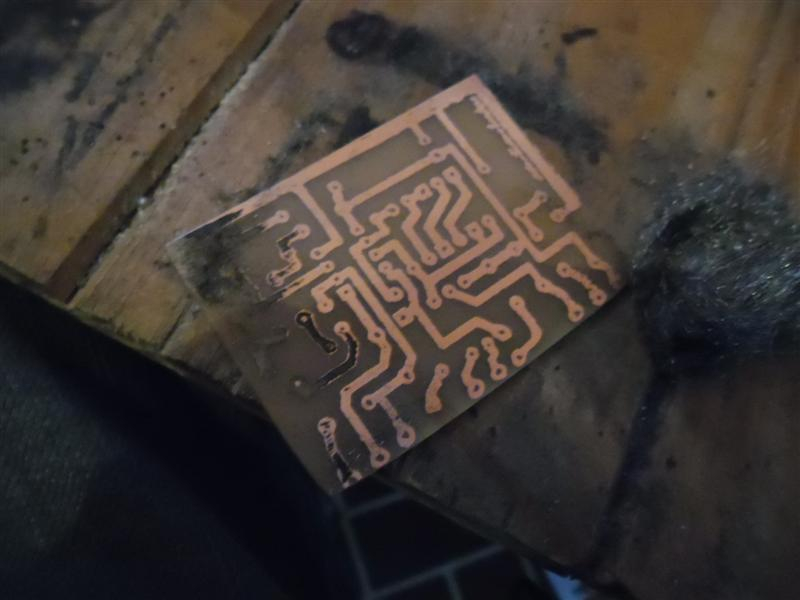

y después puse la plaqueta en el clorudo ferrico





Deja de tocar la guitarra un día y lo notarás tú. Deja de tocarla dos días y lo notará tu maestro. Deja de tocarla tres y empezará a notarlo el público.

Subir
#298 por m4x1m1l14n0 el 31/12/2013

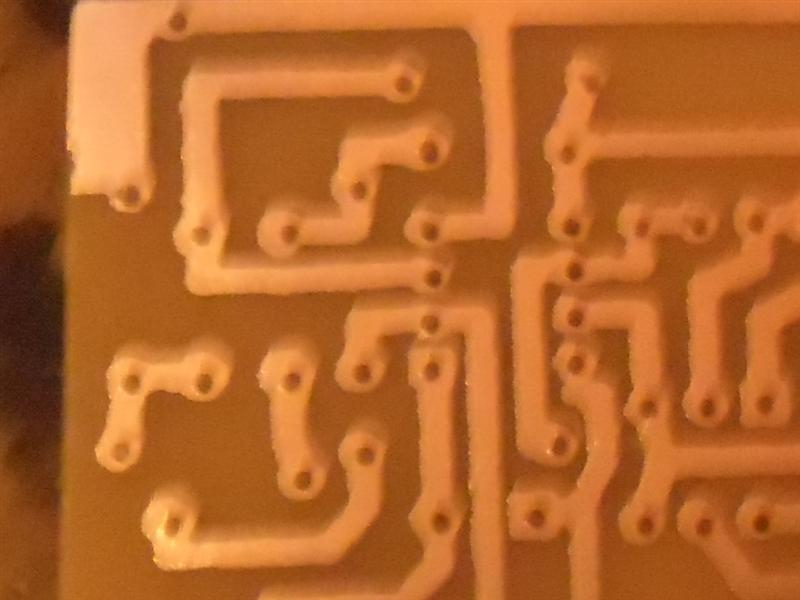

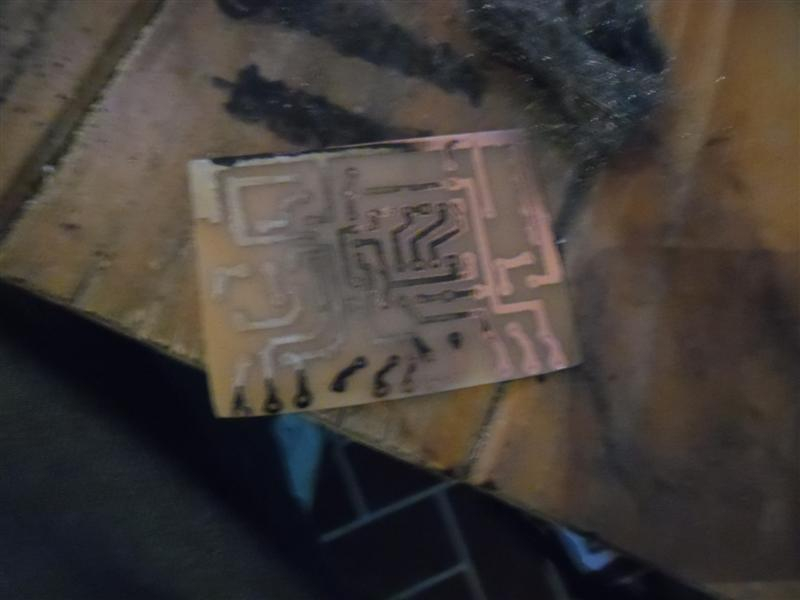

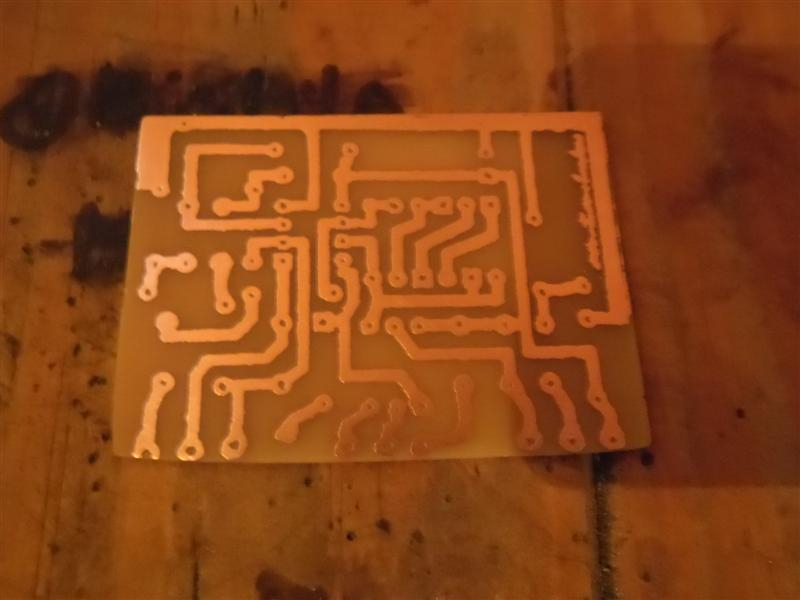

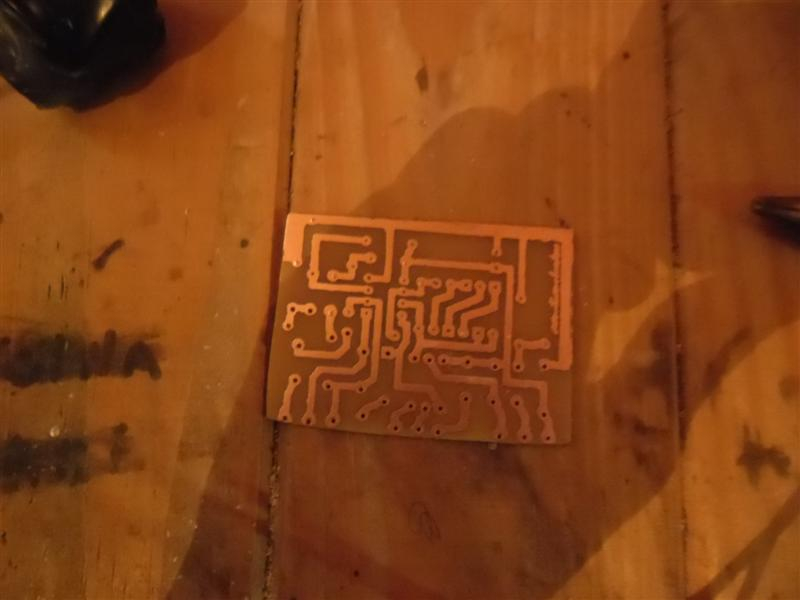

sigo, y lije :P

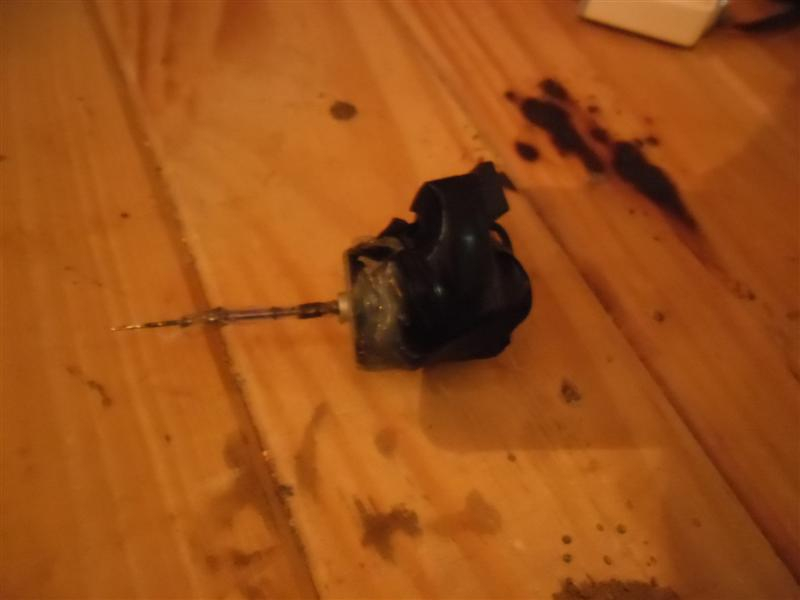

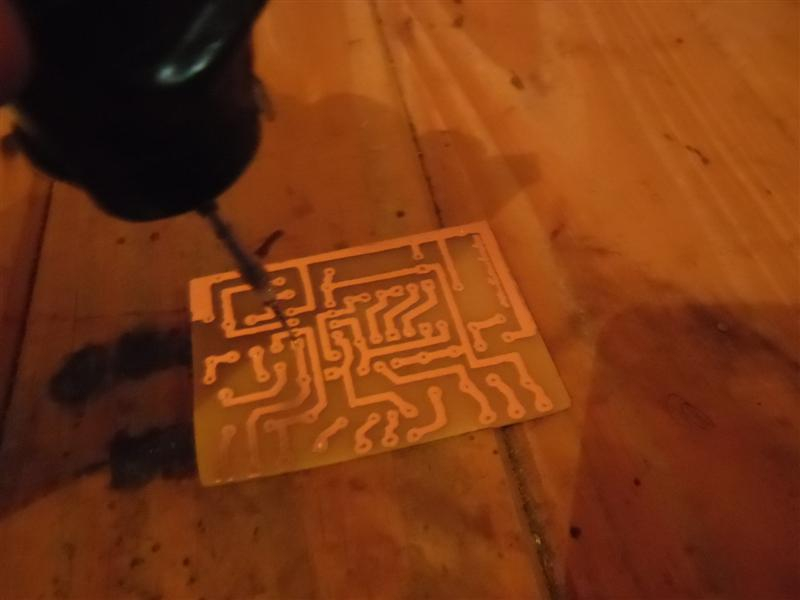

Luego le hice los huecos con mi miser taladro de pcbs (?

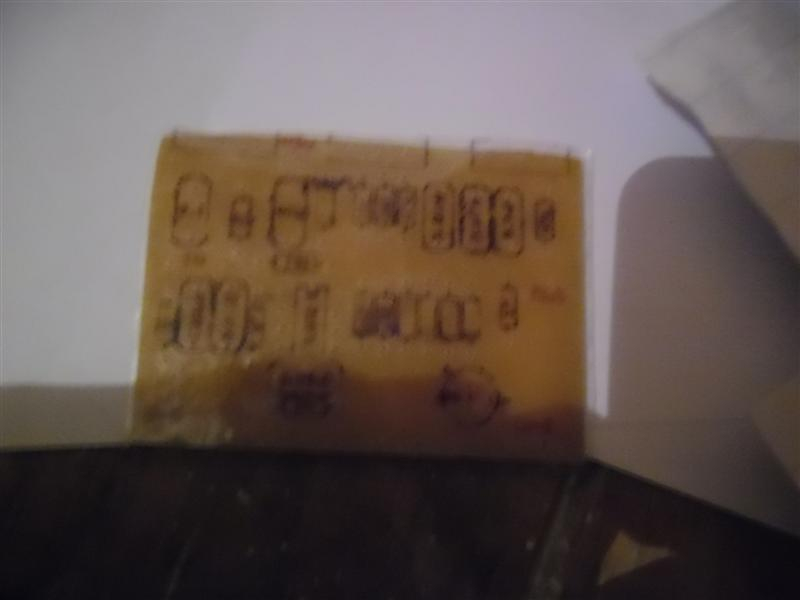

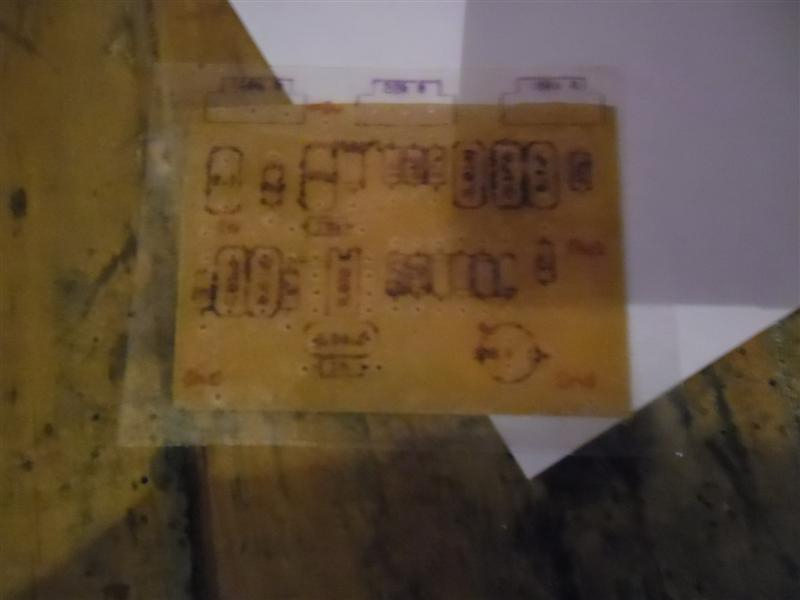

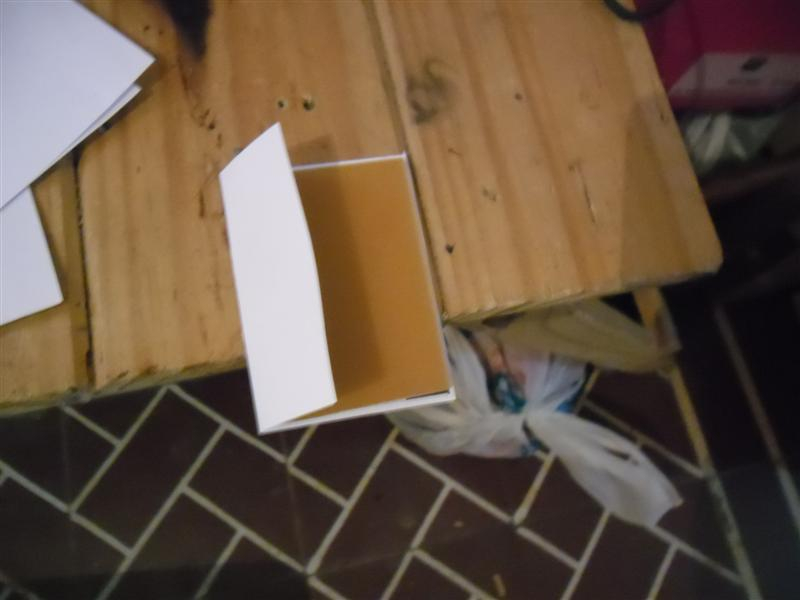

También le pegue una mascara de componentes que hice (salio borrosa porque lo imprimi en una impresora a tinta así que como era de esperar se corrió la tinta

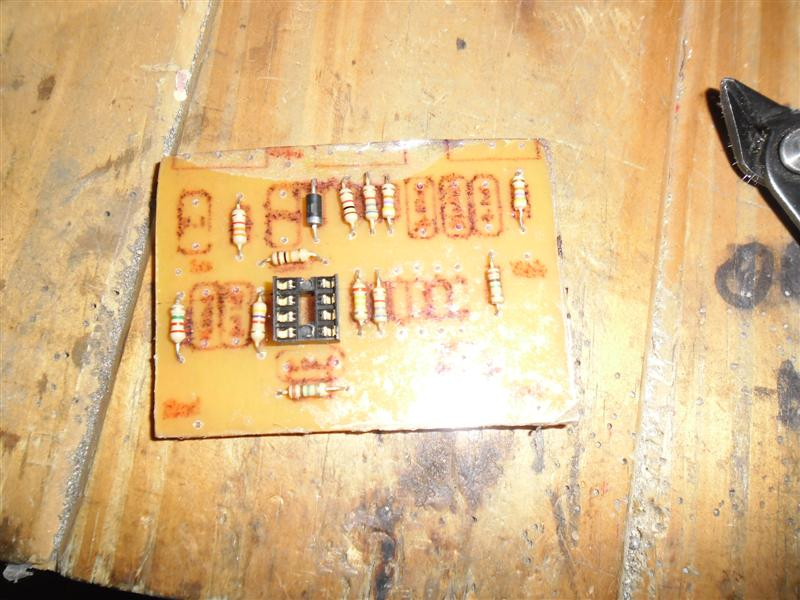

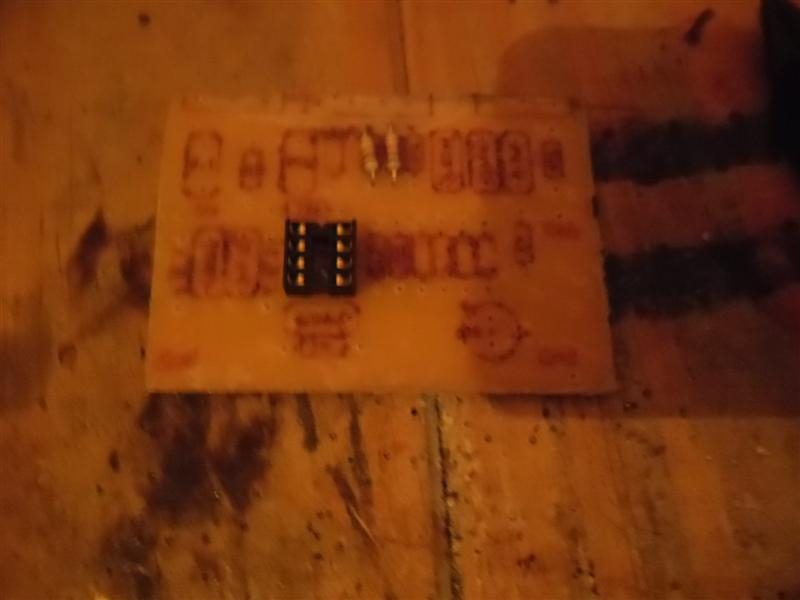

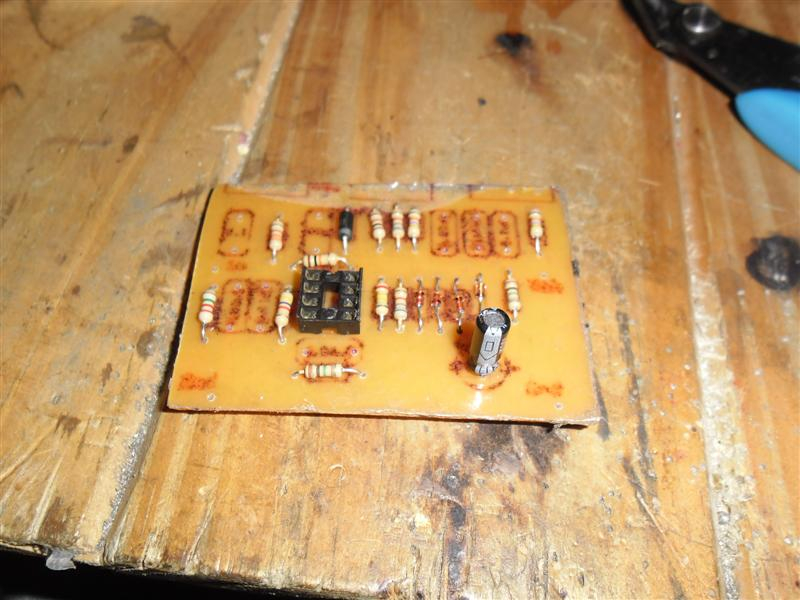

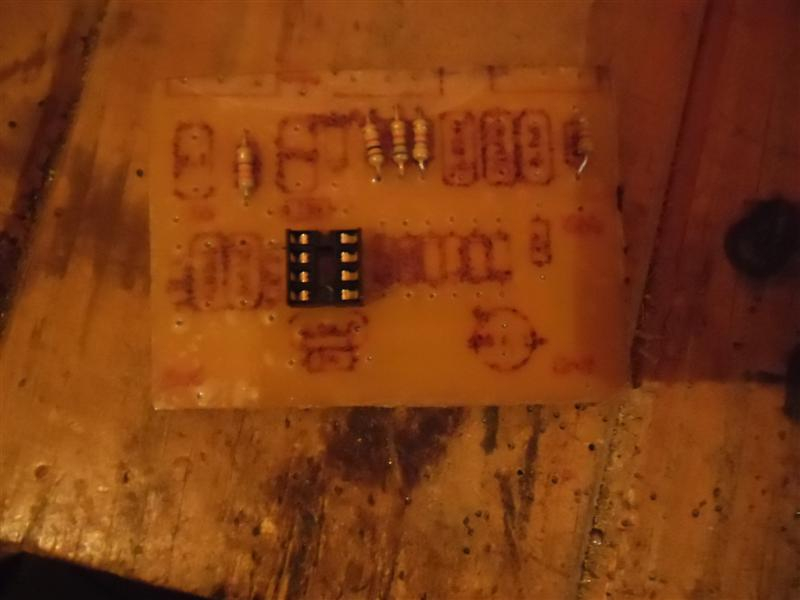

Lo primero que soldé fue el zocalo para el integrado y las resistencias, etc






Deja de tocar la guitarra un día y lo notarás tú. Deja de tocarla dos días y lo notará tu maestro. Deja de tocarla tres y empezará a notarlo el público.

Subir
#299 por m4x1m1l14n0 el 31/12/2013

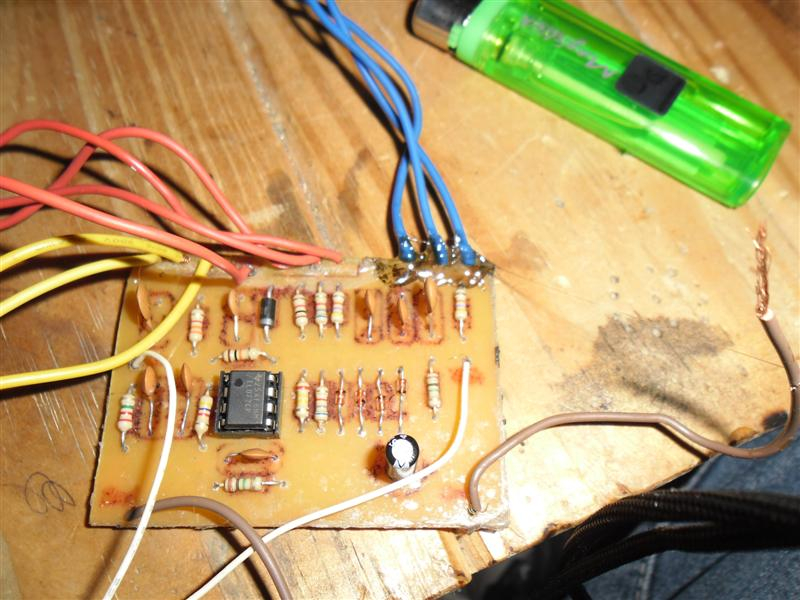

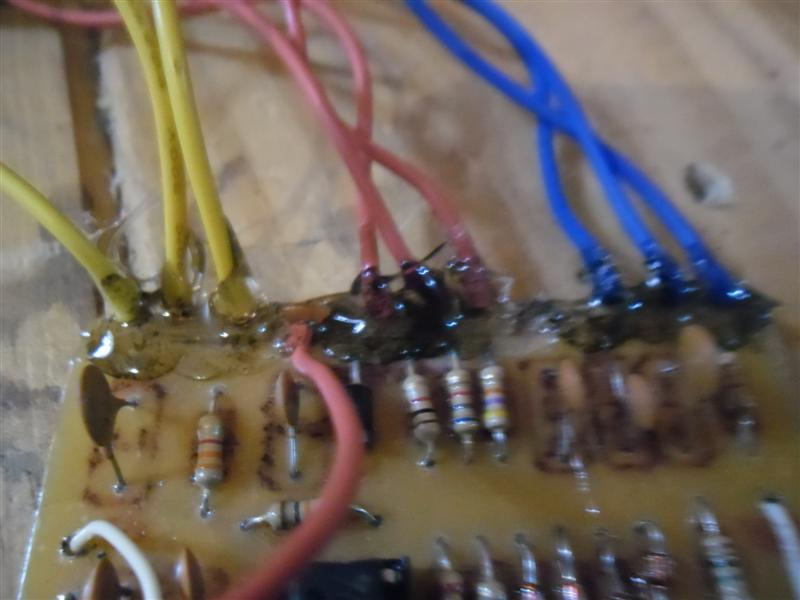

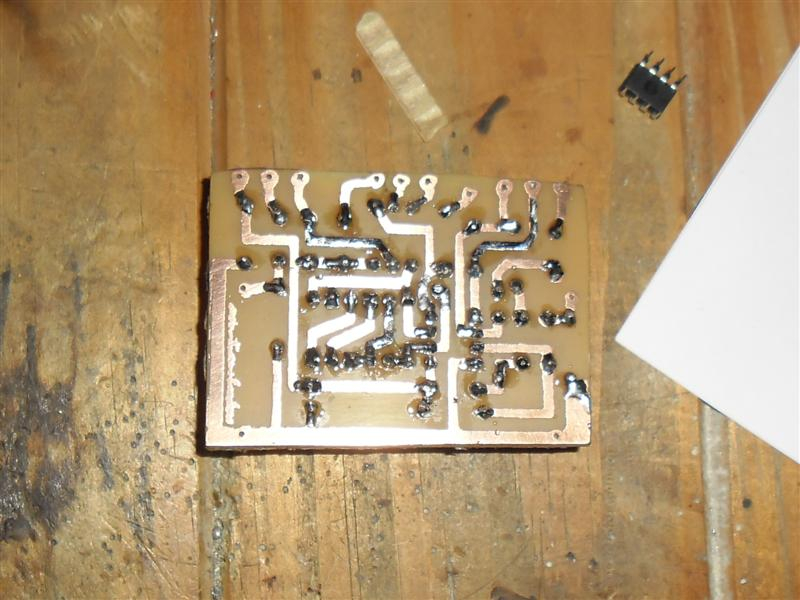

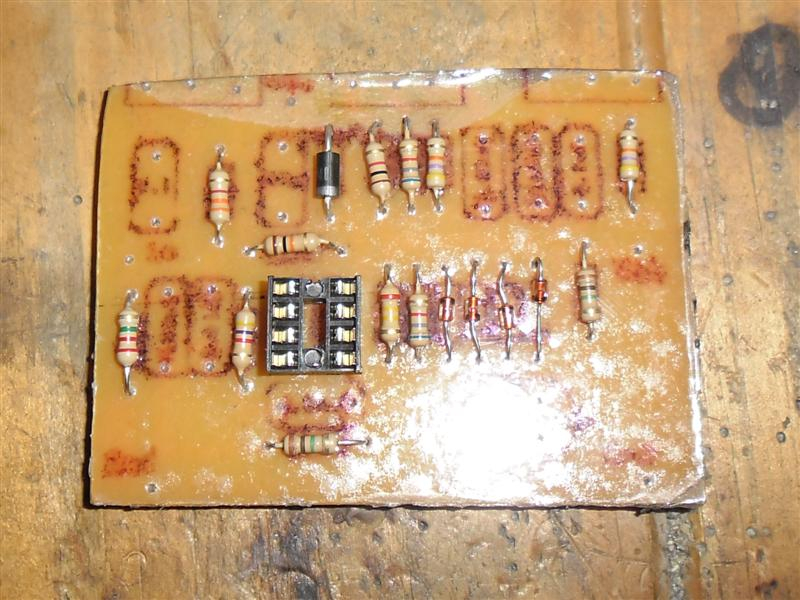

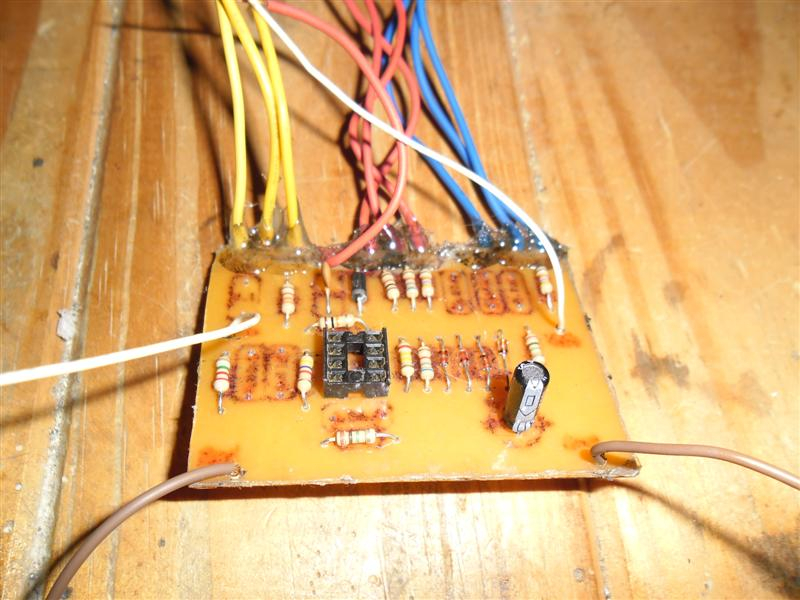

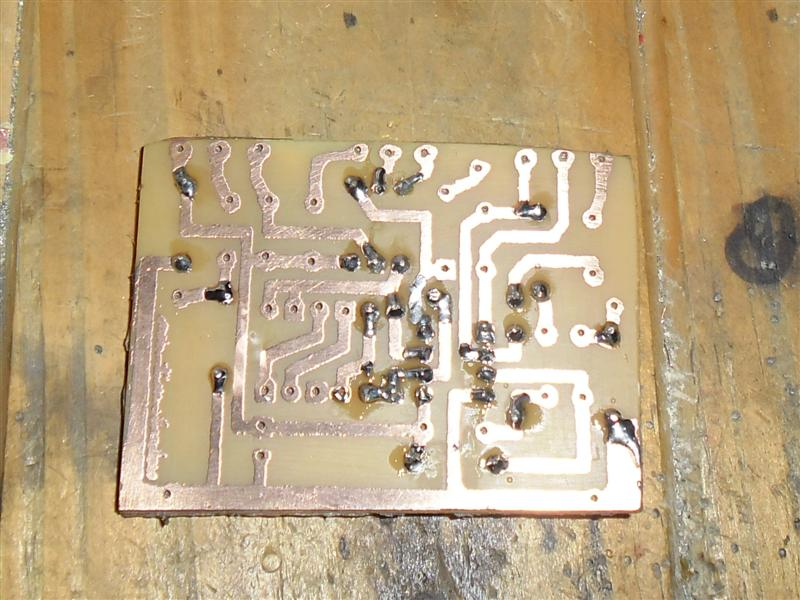

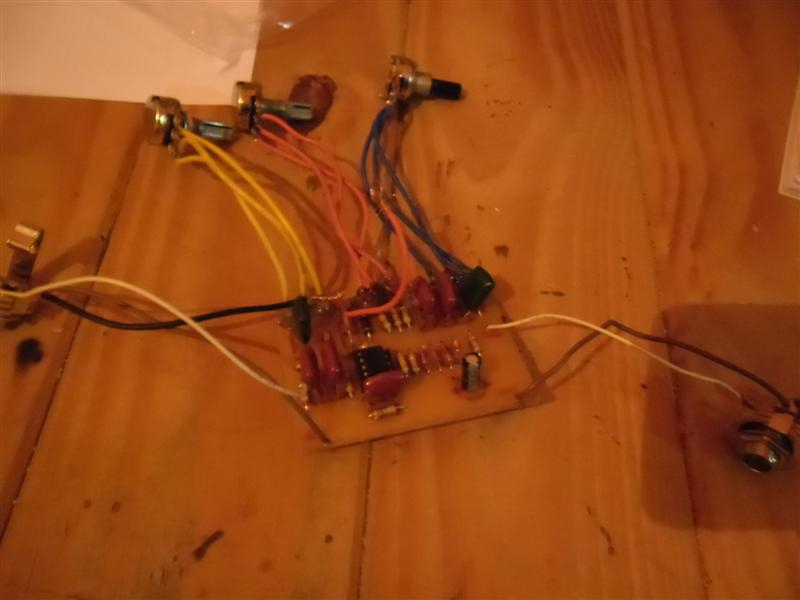

Soldando lo que falta...

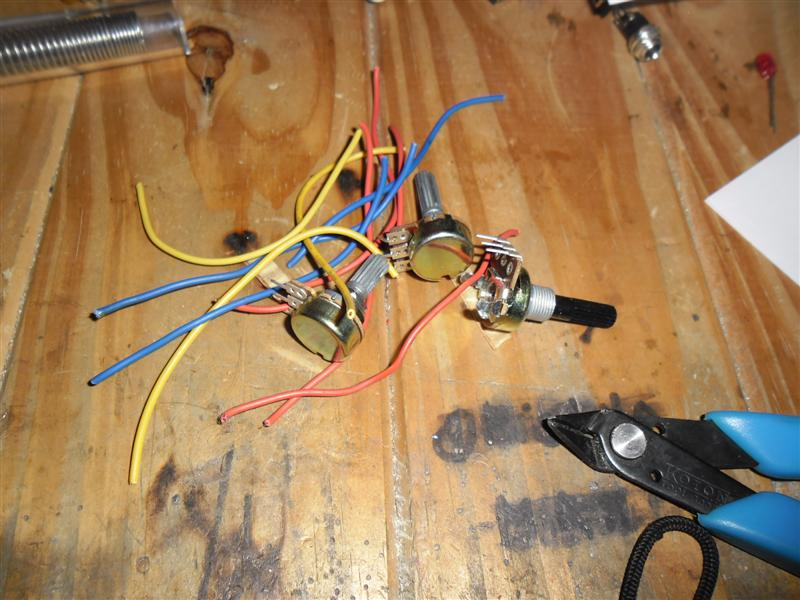

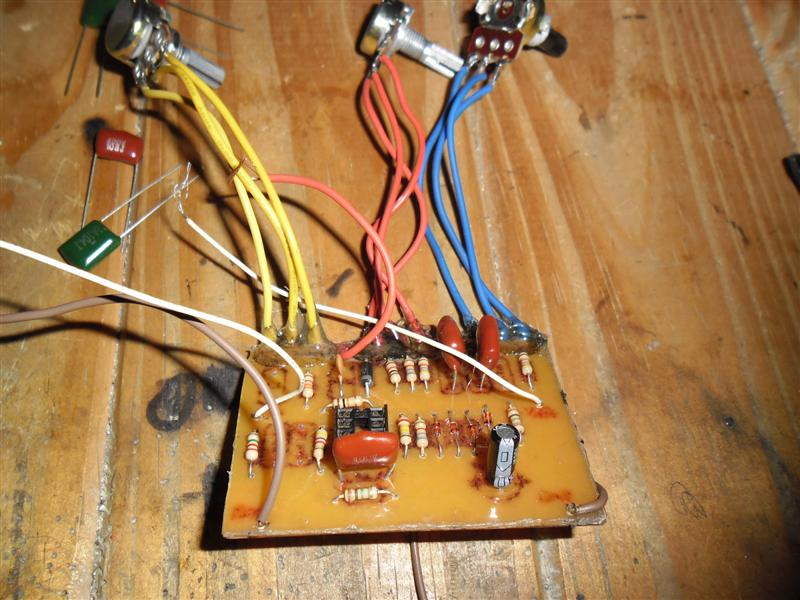

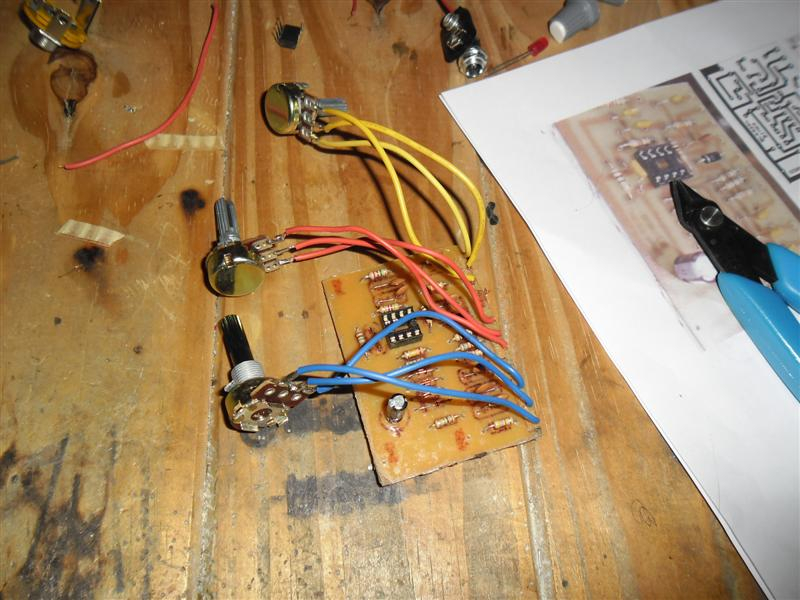

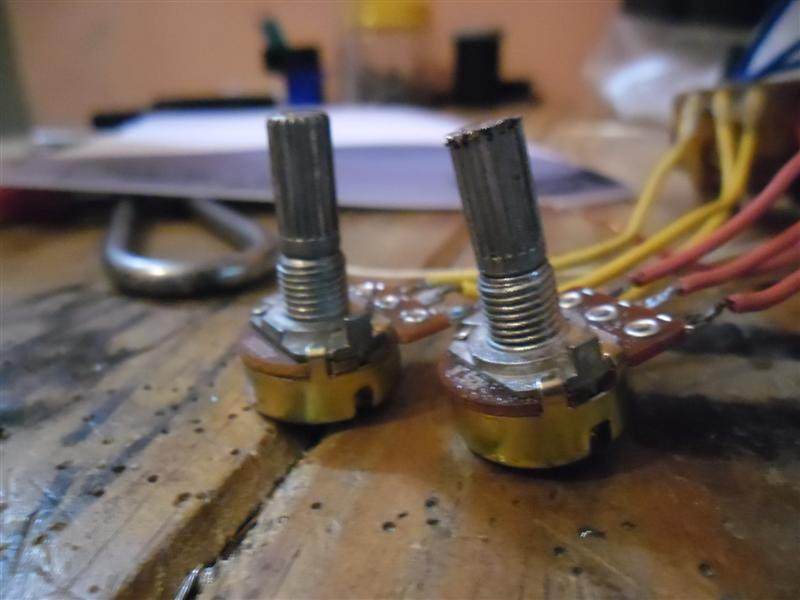

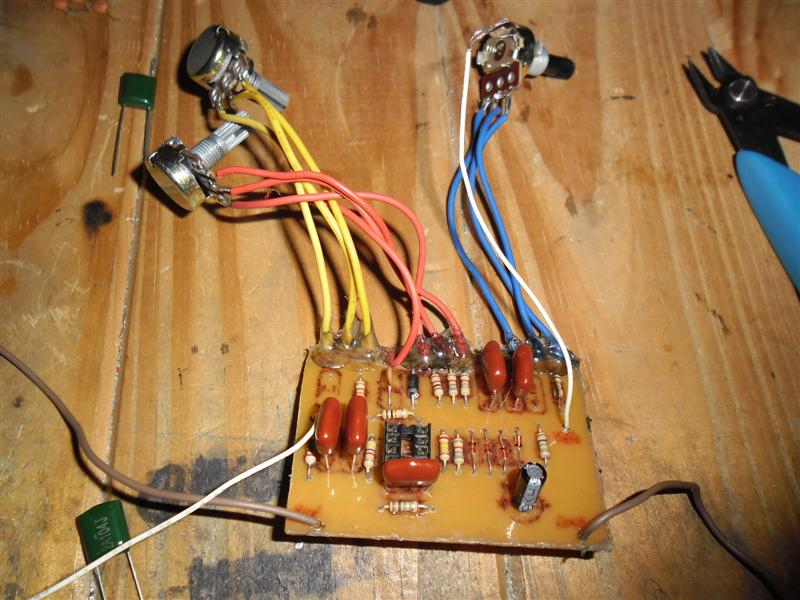

Los potes

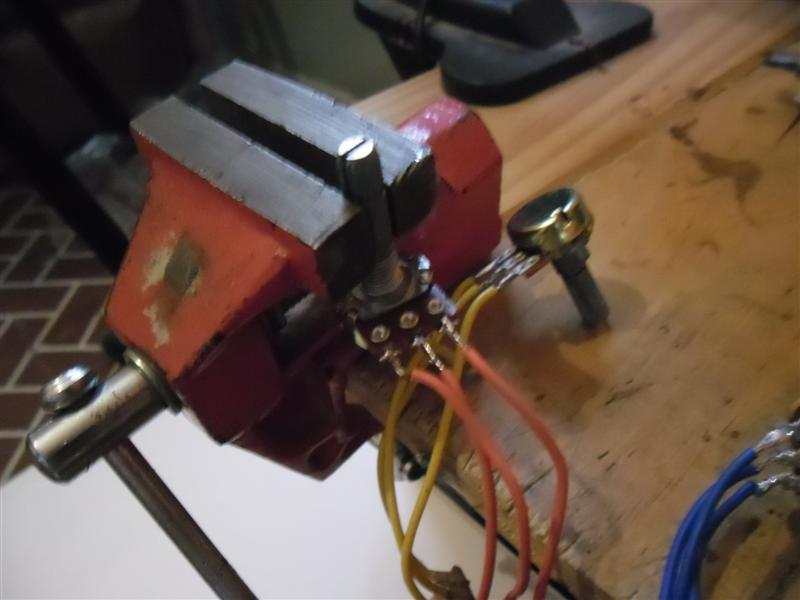

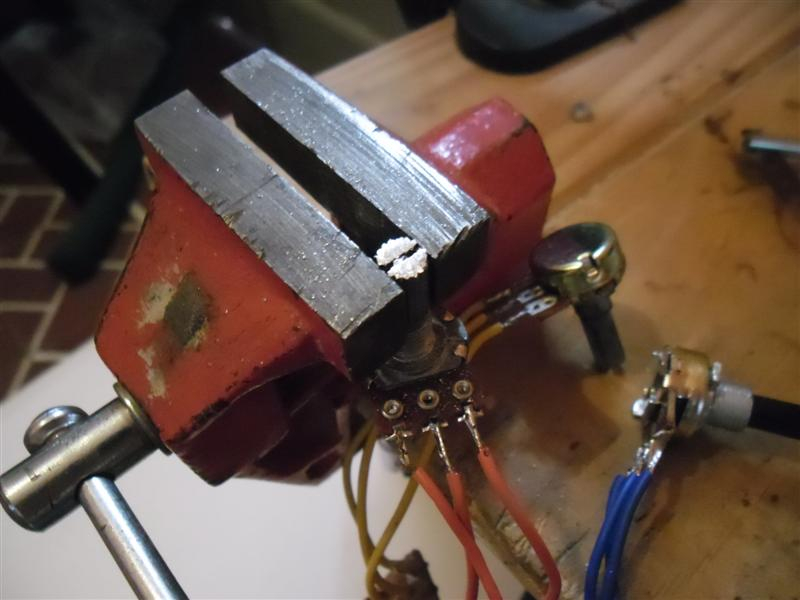

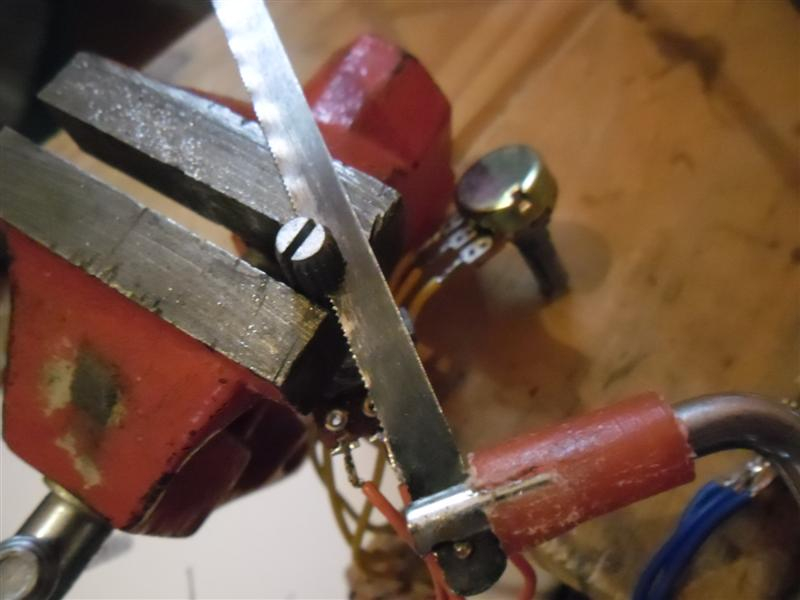

Como pueden ver también tuve que cortar un poco los potenciometro para que todos midieran igual :mrgreen:

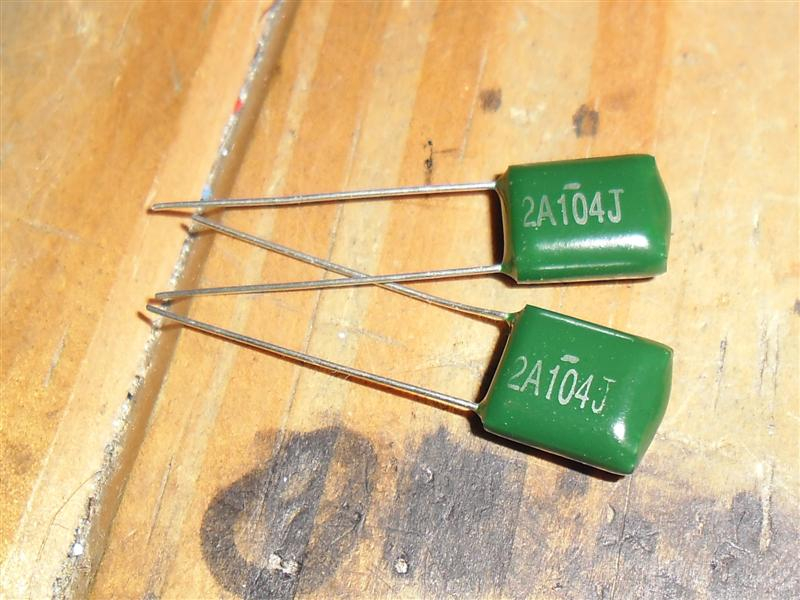

Vieron que primero le coloque los capacitores cerámicos? bueno, se los tuve que cambiar porque sonaba poco y nada, y lo poco que sonaba se escuchaba horrible, así lo que hice fue cambiarles los capacitores cerámicos por unos de poliester :|








Deja de tocar la guitarra un día y lo notarás tú. Deja de tocarla dos días y lo notará tu maestro. Deja de tocarla tres y empezará a notarlo el público.

Subir
#300 por godsavemetal el 01/01/2014
Esos red drops quedan de miedo; excelente, ojalá termines tu caja, yo las hago con zincado, les relleno los bordes con resina para carrocerías de auto y quedan como las de aluminio excelentes!!! :vinito:
Luego las pinto con una base aluminizada y encima pintura del color de mis pegatinas, encima de la pegatina resinado al epejo quedan buenísimas! :cool:
sigue sigue, bro luegos nos cuentas que tal! ;)
