¿Que puedo hacer con esta RADIO a VÁLVULAS?

Baneado
#1 por danibg el 09/04/2010
Buenas, os cuento...

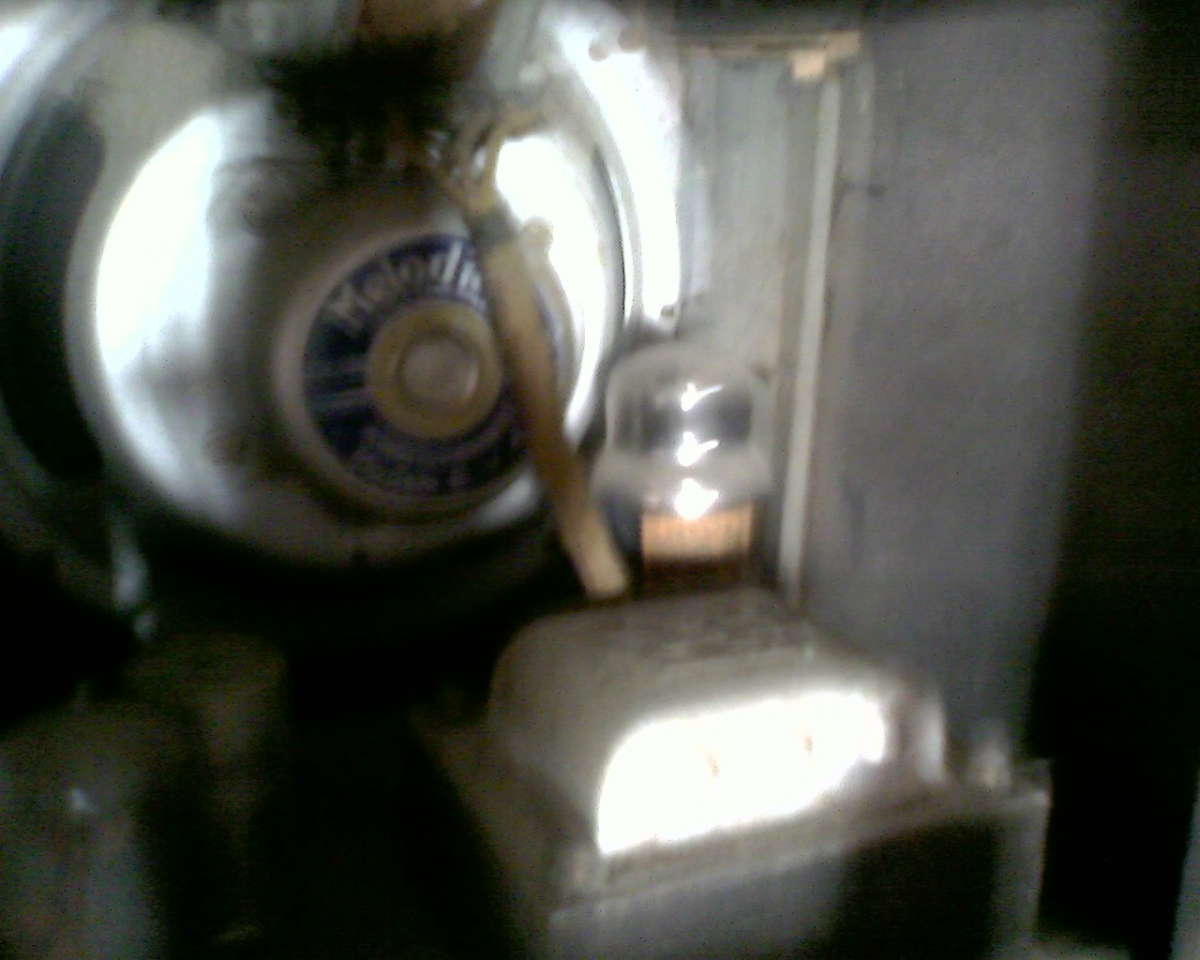

me encontrado esta radio en el nuevo local de ensayo. Es una radio a vávulas con un cono de 10" si no me equivoco.. :D

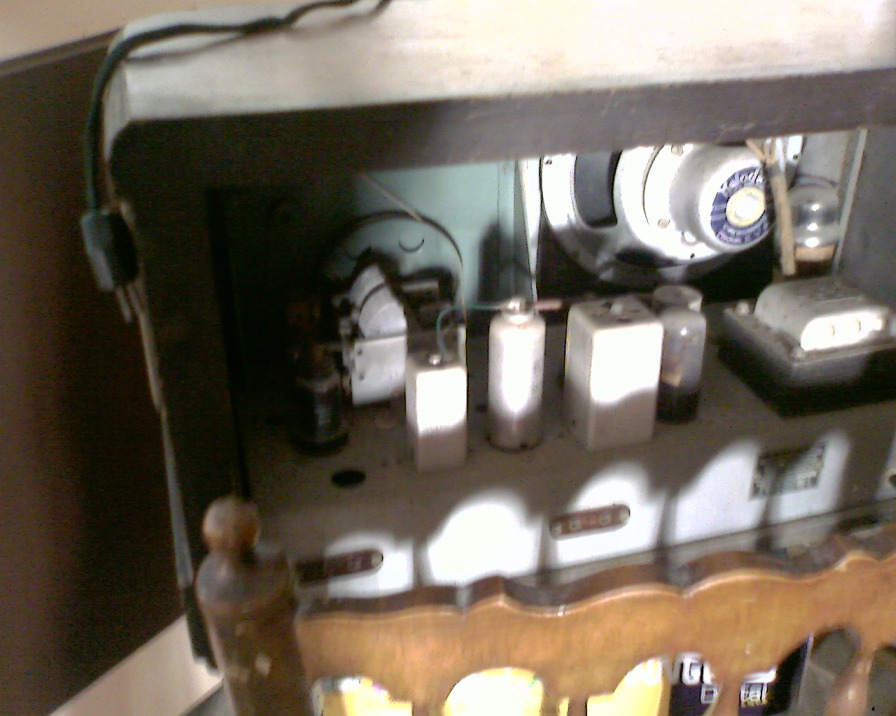

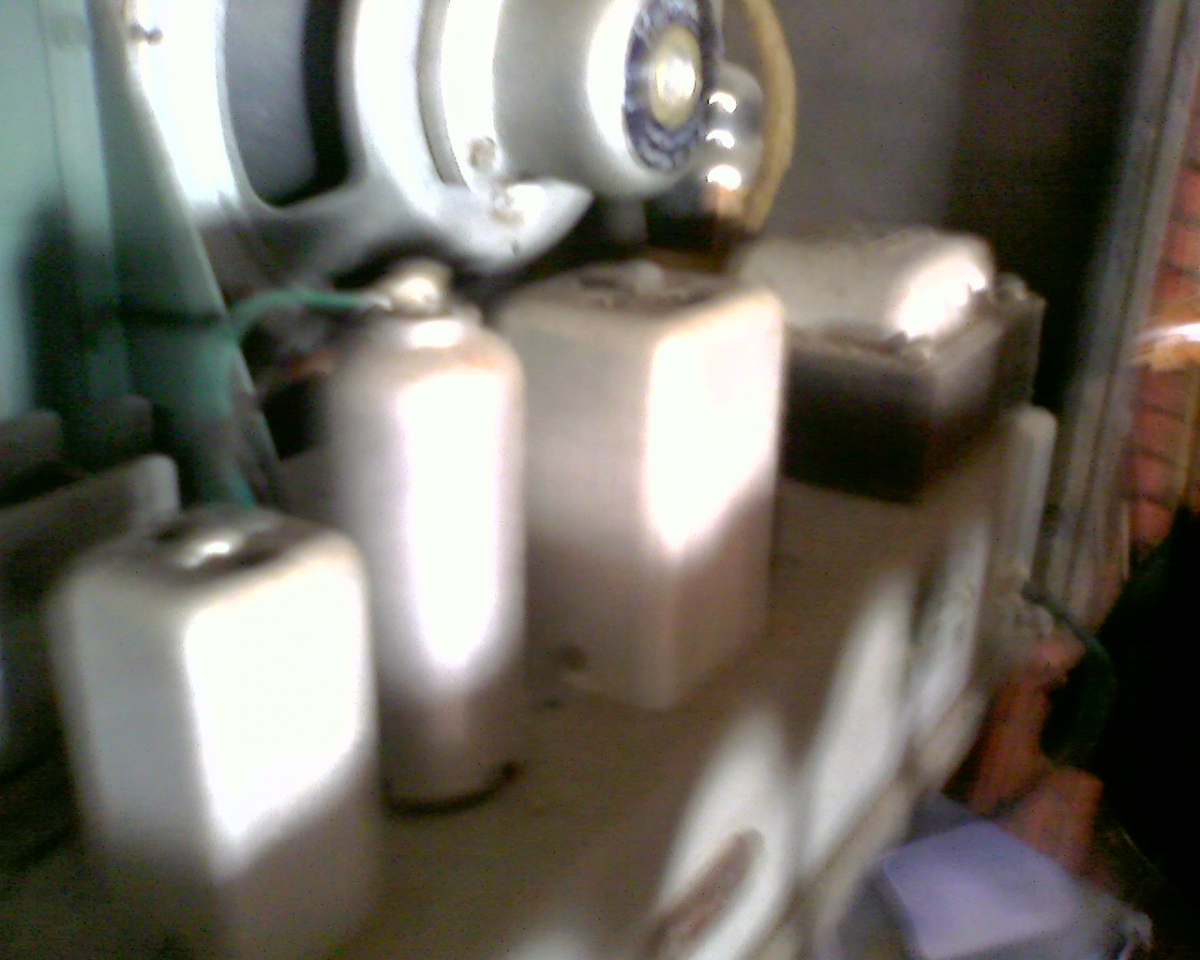

he abierto la radio por detrás y la he enchufado, esta en "buen estado" no hay nada roto, pero eso si, esta muy muy sucia.. se ve en las fotos.. :si:

al enchufarla un par de válvulas se han encendido (es logico ¿no?) y al poco tiempo a llegado un olor bastante desagradable... :|

bueno, lo que pasa es que pienso que con esta radio (de gran tamaño por cierto...) se podria utilizar el altavoz para hacer una "pantalla" casera y la etapa de válvulas como amplificador de audio, o quizás se podria montar todo en un amplificador tipo combo.

tengo un pod asi que, aunque supongo que la radio no tendrá previo, no me importa, pero al ser de válvulas pienso que se podria sacar un buen sonido.. :)

pd: no se que tipo de valvulas lleva

pd 2: pido perdon por la pesima calidad de las fotos, el movil no hace más.. :( intentare sacar unas mejores el proximo día si es necesario








+1 a quien aporte algo interesante! :si:
Subir
#2 por Dr.Maligno Tech el 10/04/2010
Buenas. Podrías usar los trafos para hacerte un high octane

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#3 por metallicaspa el 10/04/2010
Por lo pronto, podrías limpiarla... la idea de usarla como amplificador nose... primero mira cuantos W tiene de pico...
Joder, que guapo una radio a válvulas...

Review Krank Krankenstein Jr. 50 http://www.guitarristas.info/reviews/review-krank-krankenstein-jr50/405

Subir
#4 por papasmamas el 10/04/2010
Me sumo al post porq tenga una radio vieja parecida,, el unico uso q le encontre fue el de adorno, pero no me convence :|
Subir
#5 por Rolum el 10/04/2010
Con una radio de esas y una guitarra clásica, (con una pastilla adhesiva incorporada), empecé mis primeros pasos con la guitarra amplificada, en esos tiempos los amplificadores eran todos valvulares y no estaban al alcance de cualquiera.

Te puedo decir que conectando la guitarra a la entrada trasera, donde pone Phono, sonará sin duda, pero no esperes un gran sonido con ese altavoz que trae la radio.

Saludos.

A donde no llegan las palabras, puede llegar la Música.

Subir
#6 por mariodc el 10/04/2010
cagüen! pero si mi madre tiene seis de esas en casa...

Todo lo que una vez amaste, te rechazara o morira.

Subir
#7 por phakkito el 10/04/2010
con esto lo mejor.. es restaurarla, y lo mismo te sacas para un ampli majete.. :D

Es una radio, con altavoz pequeño... asi que poco juego te puede dar para guitarra....

un saludo

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
Baneado
#8 por danibg el 13/04/2010
hola de nuevo, creia que nadie me habia contestado por que no tenia nada en el correo...

bueno, ya tengo desmontada unicamente lo que es la etapa a valvulas y el altavoz...
el altavoz lo saque para ver que tal era, pero estaba muy mal, y el carton se a partido.. :(
asi que me tocara conectarla a algun altavoz para que suene...

no he visto que tubiera entrada de auriculares..
he quitado los cables que conetaban esa pieza verde grande, que supongo que haria de antena..
ahora no se enciende, supongo que por haber cortado los cables xD

he mirado por encima el circuito y esta hecho con conexiones "punto a punto" lo cual parece ser bueno...

aver si el proximo dia que valla al local puedo sacarle fotos a la "etapa"

gracias por vuestra ayuda!
---------------------------------
rasta_maleek escribió:
Buenas. Podrías usar los trafos para hacerte un high octane


y eso que es?
Subir
#9 por Bitelino el 13/04/2010
Con ese aparato tienes al fin y al cabo un ampli a válvulas en clase A, al cual puedes meter señal desde cualquier fuente. Si solo necesitas etapa de potencia, debes desconectar el cable de entrada de señal del pote de volúmen (extremo contrario al conectado a masa), si además necesitas previo, debes localizar la etapa detectora que es la que separa la señal de baja frecuencia de la portadora de alta.

https://www.facebook.com/pages/Magerit-Soul/188716611315745

La vida es aquello que te va sucediendo mientras te empeñas en hacer otros planes - John Lennon

Subir
Baneado
#10 por danibg el 13/04/2010
Bitelino escribió:
Con ese aparato tienes al fin y al cabo un ampli a válvulas en clase A, al cual puedes meter señal desde cualquier fuente. Si solo necesitas etapa de potencia, debes desconectar el cable de entrada de señal del pote de volúmen (extremo contrario al conectado a masa), si además necesitas previo, debes localizar la etapa detectora que es la que separa la señal de baja frecuencia de la portadora de alta.


muchas gracias! lo probare :)
---------------------------------
y una pregunta...

entre los cables que val al altavoz y el mismo, habia un "pequeño" transformador, es necesario que lo utilice para conectar la etapa a otro altavoz?
Subir
#11 por Bitelino el 18/04/2010
En ese tipo de ampli, la impedancia de salida es alta y no hay altavoces con esos valores, por eso se emplea un transformador, por lo tanto, debes dejarlo.

https://www.facebook.com/pages/Magerit-Soul/188716611315745

La vida es aquello que te va sucediendo mientras te empeñas en hacer otros planes - John Lennon

Subir
Baneado
#12 por danibg el 18/04/2010
lo que pasa es que el transformador estaba como quemado
---------------------------------
puedo reemplazarlo por otro o algo?
Subir
