proyecto de transformador KT120

#1 por juanf el 17/09/2012
Hola, aquí expongo el bobinado de un transformador de salida HI-FI para 100w y con impedancia de 3000 Ohmios para dos kt120 y salida a 4 y 8 Ohmios el bobinado lo voy a realizar con el carrete dividido para que las dos mitades sean identicas así como con multiples bobinados secundarios intercalados para una respuesta optima de altas frecuencias, y si alguien tiene algunas ideas, pues a mejorarlo .

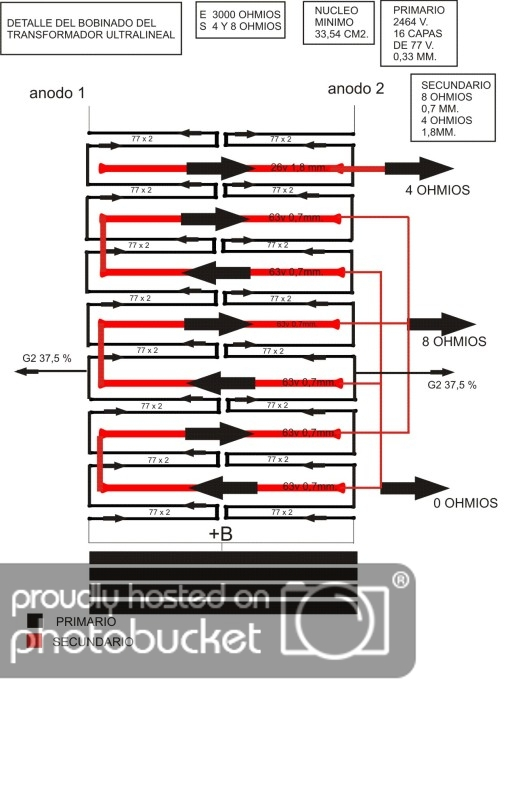

Paso a poner el diagrama.


http://relicstubeamp.blogspot.com.es/

Subir
1
#2 por juanf el 22/09/2012

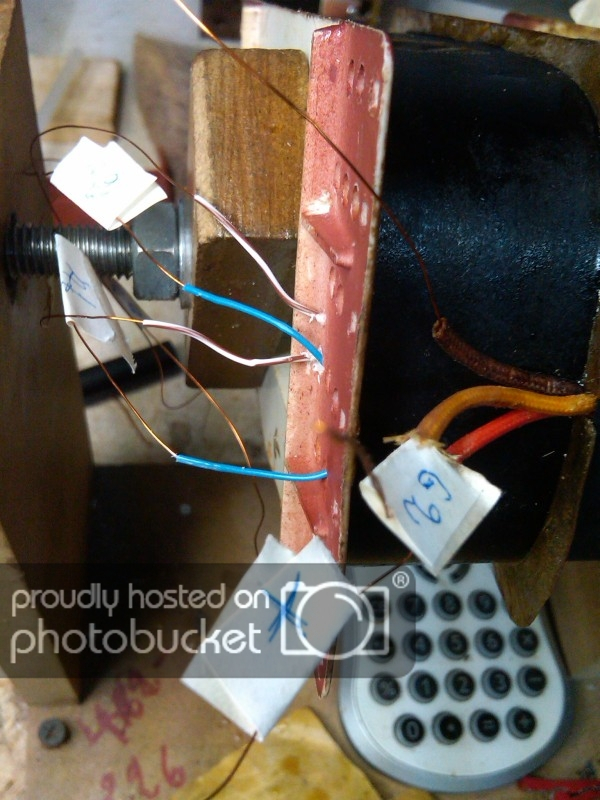

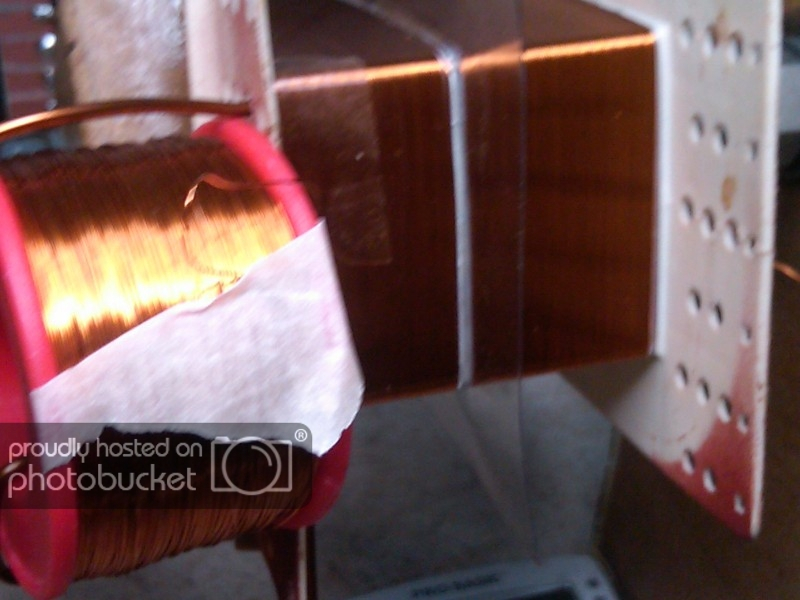

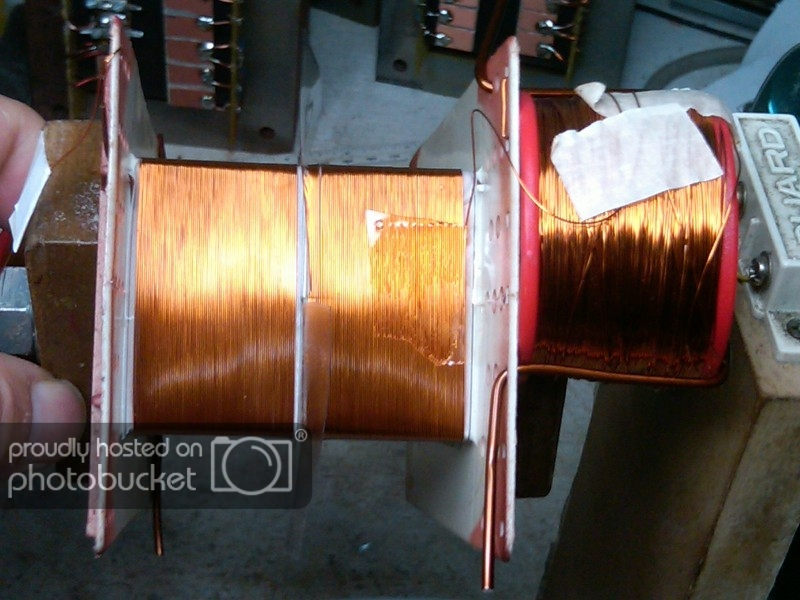

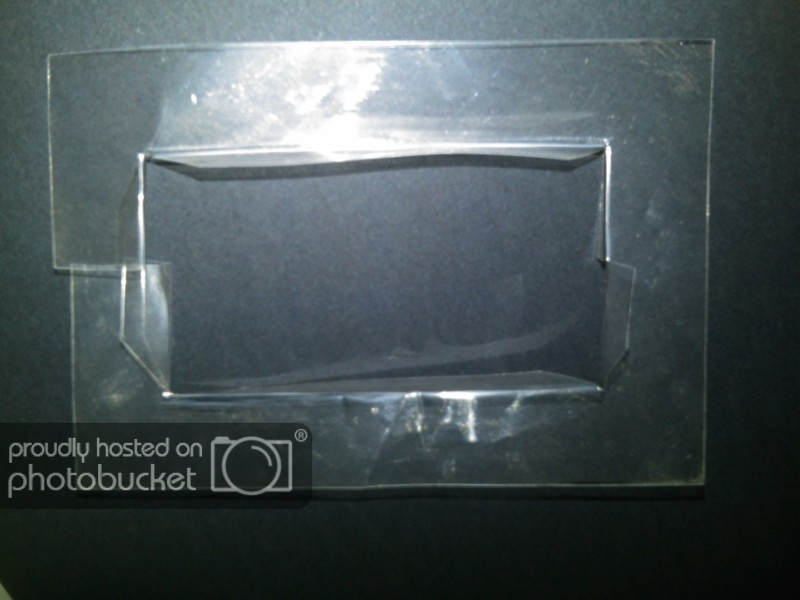

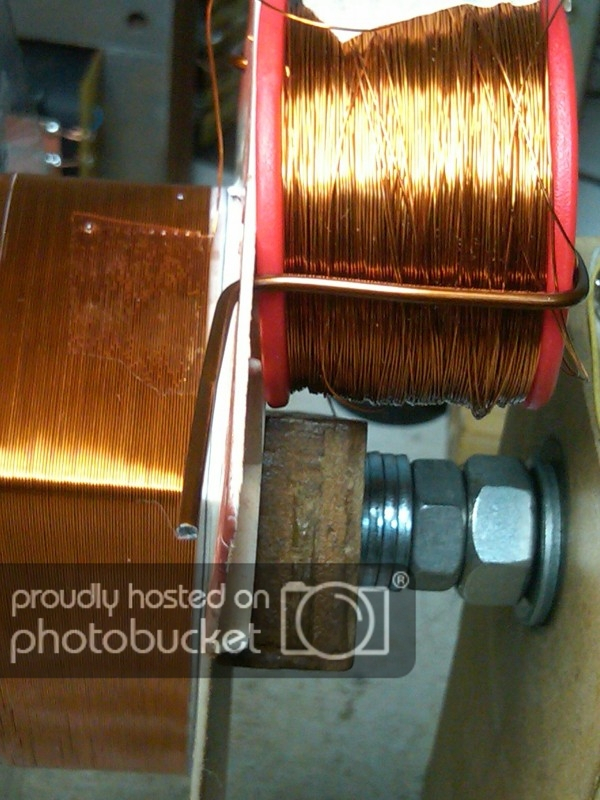

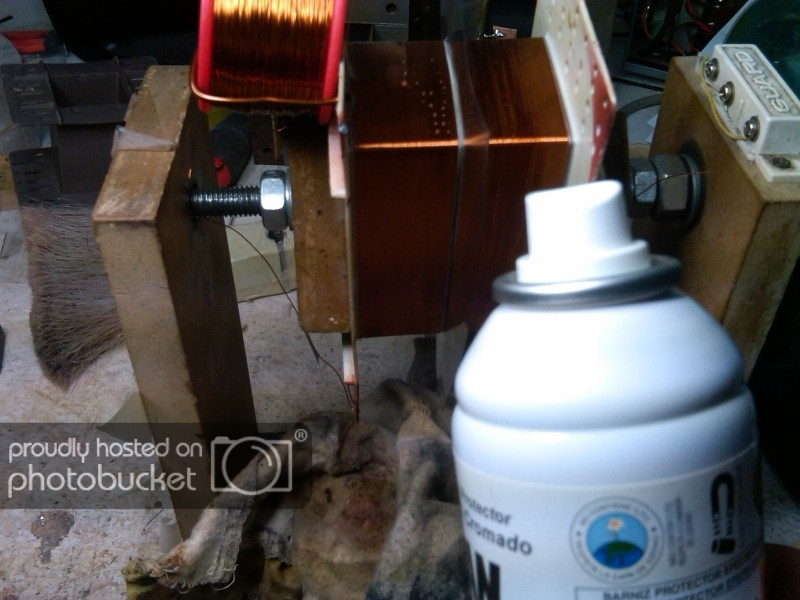

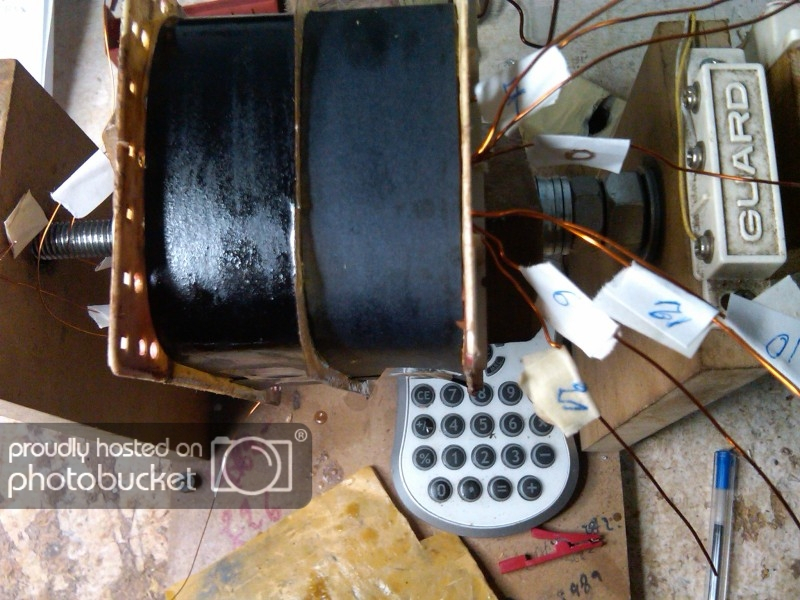

Fotos del proceso.







Saludos

http://relicstubeamp.blogspot.com.es/

Subir
1
#3 por juanf el 27/09/2012

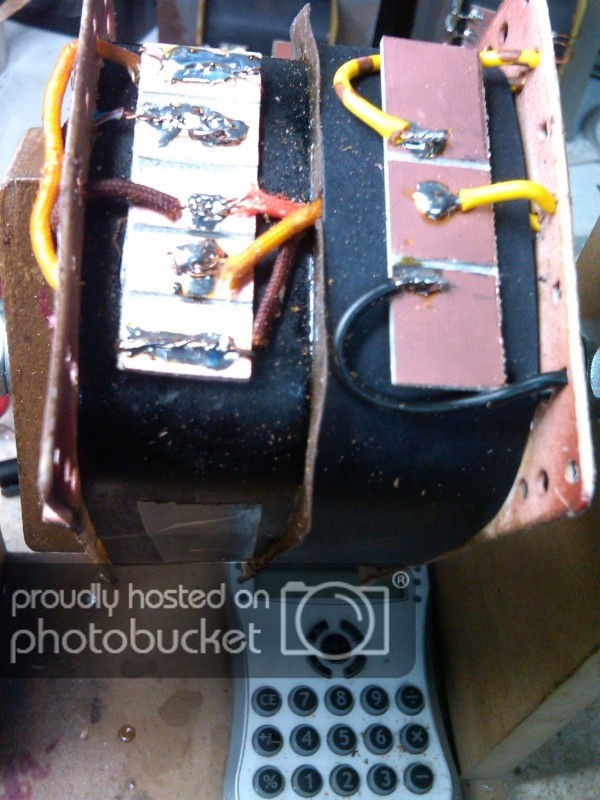

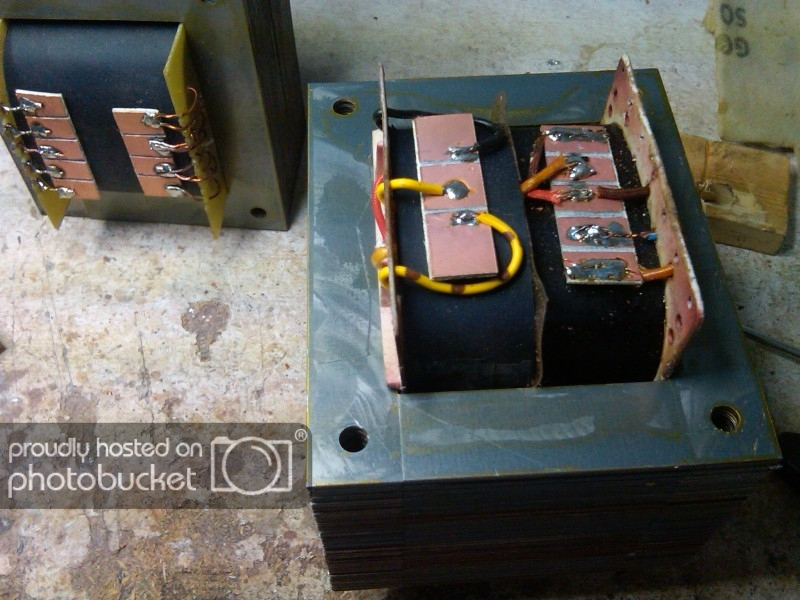

Finalizacion





Y esto es todo.

http://relicstubeamp.blogspot.com.es/

Subir
#4 por LiTaN el 28/09/2012
que pasada, como haces para que los hilos te queden tan ordenados?? lo guias con la mano???

impresionante trabajo, muy bueno!
Subir
#5 por juanf el 28/09/2012
Si, todo se hace a mano, el secreto está en colocar papel vegetal ó milar entre capa y capa de hilo, y así siempre lo llevas completamente ordenado, que es como debe de estar para que la respuesta de todas las frecuencias sea lo mejor posible.

http://relicstubeamp.blogspot.com.es/

Subir
#6 por LiTaN el 28/09/2012
Tomo nota.
Ahora quiero empezar con un Soldano atomic 16 pero con una EL84 de 5W y le bobinaré el trafo de salida a ver que tal sale. Ya te contaré.

saludos!
Subir
#7 por mahony el 28/09/2012
Disculpa JF en el diagrama de arriba no te quedo abierto el devanado de 4 omios?
A ver si entendi bien, una mitad del nucleo dividido va al anodo 1 y la otra mitad al anodo 2 ? y el secundario como va enrrolado entonces? explicame bien eso por favor

saludos
Subir
#8 por juanf el 28/09/2012
Para el devanado de 8 ohmios van 3 bobinados en paralelo de 2 capas cada uno y el de 4 ohmios al final lo he hecho de 16 ohmios conectado en serie con los bobinados de 8 ohmios, si se quiere que sea de 4 ohmios, se conectaría el bobinado de 4 ohmios en serie con el de 8 ohmios, pero todas las capas del bobinado de 8 ohmios se conectan en paralelo. Espero haberme explicado.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
