Proyecto Spyder Valve

#25 por Conguito el 12/11/2012
Sobre los Koch, yo el único que he visto hasta ahora era uno de 100w que llevaba EL34.....
Salu2.
Subir
#26 por LiTaN el 12/11/2012
voy a seguir el hilo así aprendo algo del maestro. :okis:
Subir
#27 por Saruman el 30/11/2012
Como lo llevas compañero,algún avance?

Saludos!!!
Subir
#28 por elderico el 01/12/2012
Eeeepa, que aqui torean los buenos. ;)
M´apunto :ok:

Que tal los Huges & Kettner?

Saludos :brindis:

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
#29 por phakkito el 08/04/2013
Bueno, nunca es tarde si la dicha es buena, y ha costado ver que poner en el bicho.. ademas de conversaciones con su dueño etc.....

y ya esta en marcha el proyecto, aunque los preliminares fueron de ordago, ya que habia que calcular la posibilidad de que el transformador de alimentacion no aguantase la carga de dos valvulas completas mas.

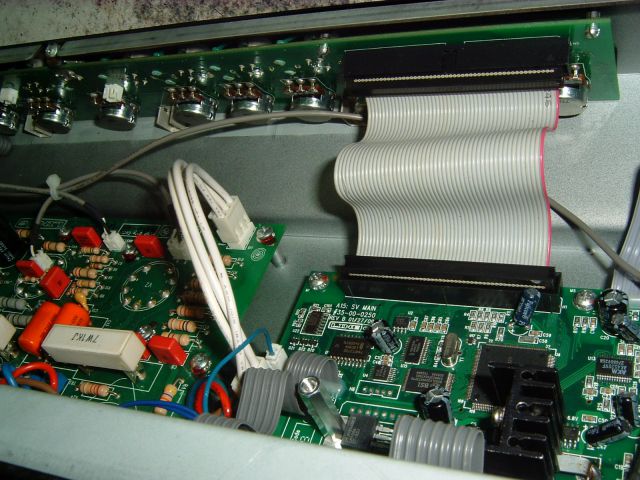

Primero la muestra de como es el spidervalve por dentro...

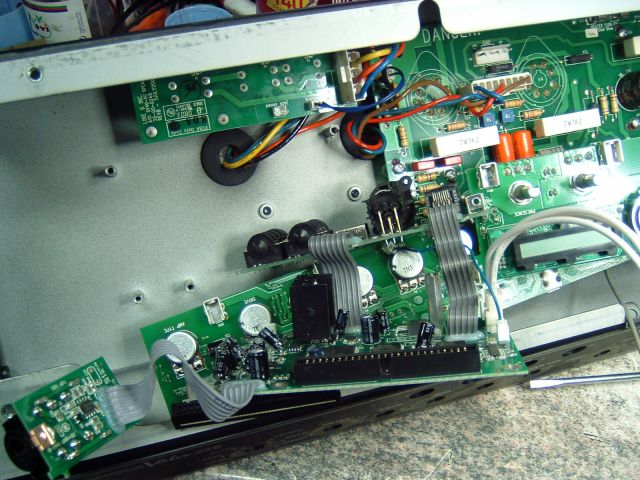

Extraemos las placas que no vamos a necesitar, todo el control digital, ademas de el DSP interno, y los botones de mando, que actuan tambien digitalmente.

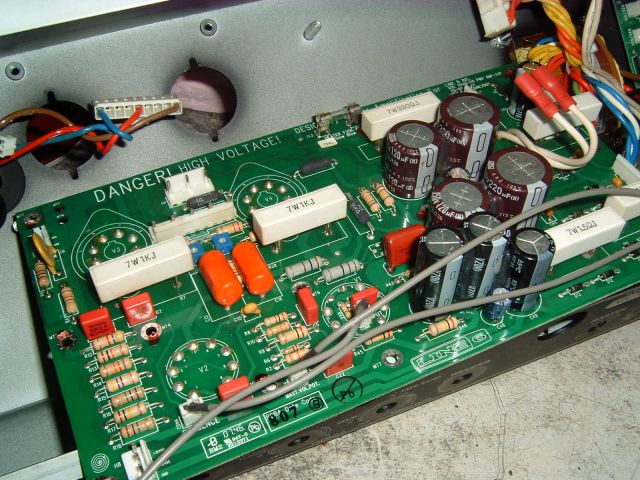

La placa que vamos a usar, potencia, esta lleva cuatro valvulas, pero una de ellas la desecharemos, solo aprovechamos potencia pura... inversora, y las dos 6L6 de salida. La valvula que no vamos a usar, nos alivia de carga en el transformador, y ademas su diseño hace que sea inaprovechable para la inclusion de un control de tono clasico.

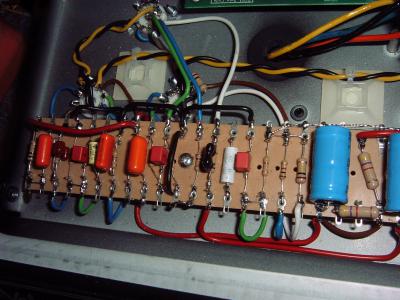

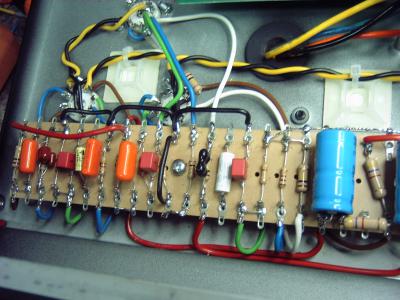

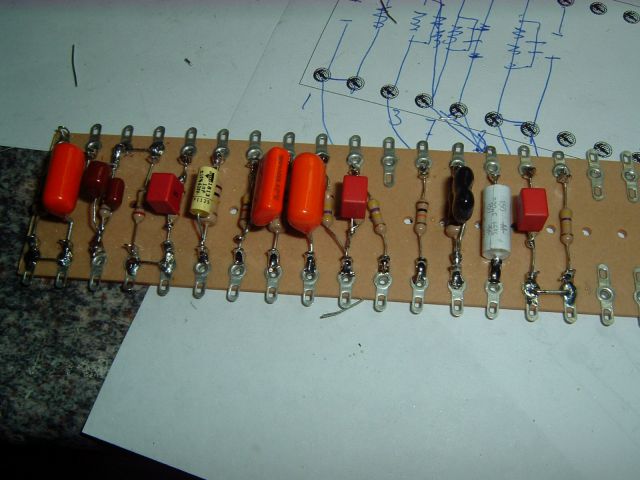

La construccion del previo, sera punto a punto, de la vieja escuela, para ello usamos una placa de terminales, sin pistas, y todo cableado a mano.

El previo elegido sera el del Bogner Ectasy, modos 2 y 3, ademas con una modificacion "slash" tipica de los jcm y high gains marshall.
El canal limpio se realizara por un ataque directo a inversora a traves del tone stack. Aunque ahora mismo nos centramos en el canal satura. Mas adelante se ira viendo el tema del limpio.







continuara......

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
2
#30 por sinner el 08/04/2013
esto pinta de vicio ;-)
Subir
#31 por Saruman el 09/04/2013
Que maravilla Manolo, no he entendido la mitad porque soy un necio pero el tema engancha una barbaridad!!! Al final os decantais por el Ecstasy...buena elección!!! Podeis llamarlo "Ecstaline"....tengo ganas de ver el resultado!!!

Ánimo :okis:
Subir
#32 por Metillico el 09/04/2013
Ahí está Manolo.

Ese ampli acabará hecho un hombre. :cool:

Se me ocurre preguntar por la calidad general de la etapa del Spider Valve.

Supongo que, una vez que lo tienes, plantearte su modificación puede ser interesante.

Pero imagino que comprarlo pensando en modificarlo no será lo más recomendable.

Seguiré atento a las novedades. :okis:
Subir
#33 por knoxville-o el 09/04/2013
lo sigo, muy interesante.
Subir
#34 por phakkito el 09/04/2013
#31 no es mal nombre jejejejeje... pero vamos.. el dueño de line.. no quiere ni la sombra :D :D


#32 Digamos, que pillar uno para hacerlo,... hay que hilar fino.. por que lleva trabajo y material.... la etapa esta bien construida, es analogica total y con componentes de calidad.. ahi no hay duda....

La cuestion es aprovechar un combo de 2 12..... con un flighcash caro hecho a medida en su momento.. y los V30 que lleva dentro....

Sera la opcion B para el cabezal marshall del que la disfruta, ese equipo donde no es necesario una 412.. y con el combo le vale...

eso si.. lo va mirar mal el bateria :D :D

saludos

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#35 por phakkito el 22/04/2013
Bueno, se precipitaron los acontecimientos, y el spider signature, esta con su dueño

En la configuracion final, implantamos doble control de ganancia y body.. para una ecualizacion rapida de graves....

La doble ganancia permite tener una paleta mas extensa de grano en la saturacion, mejora de sustain, etc.

vamos... pasar de un bogner a un plexi, o jtm en un pis pas.
Para una ganancia mayor en medios agudos y obtener un tono mas a EL34... se optimizan los pasos de enfasis.. con condensadores insertados en los potes de gain y volumen... 470pf en este caso.. es suficiente...


os dejo un videomontaje, con una prueba grabada con sonido ambiente en una zoom H2....
La guitarra es una Gibson LP gold, probando distintas combinaciones de pastillas.

saludos

Archivos adjuntos:
BBCode:
BBCode:

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#36 por rafa-gas el 22/04/2013
Sin duda, uno de los crunchs más guapos que jamás he escuchado.... el material base era un buen punto de partida, pero tu trabajo no tiene precio!!!

Mi canal de Youtube: http://www.youtube.com/user/MyRafagas?feature=mhee

Subir
