Proyecto Jackson Adrian Smith

metalman_astur
#1 por metalman_astur el 10/02/2016
Comienzo este hilo para presentaros paso a paso como va quedando mi réplica de la Jackson SDX de Adrian Smith. Por qué esa guitarra os preguntaréis...pues muy fácil soy fan desde siempre de Iron Maiden y si hay una guitarra que me marcó desde que la vi, fue esa...

Me podría comprar una Signature, las hay desde 499 euros...pero la verdad me gustó mas la idea de hacérmela yo mismo así que lo primero fué buscar una buena base. La original tiene el cuerpo de tilo, así que busqué una strato que fuera de esa madera y tuviese el mástil de arce. Elegí una Squier By Fender que compré aquí mismo en el foro, total para modificarla, no me iba a comprar una Fender original...

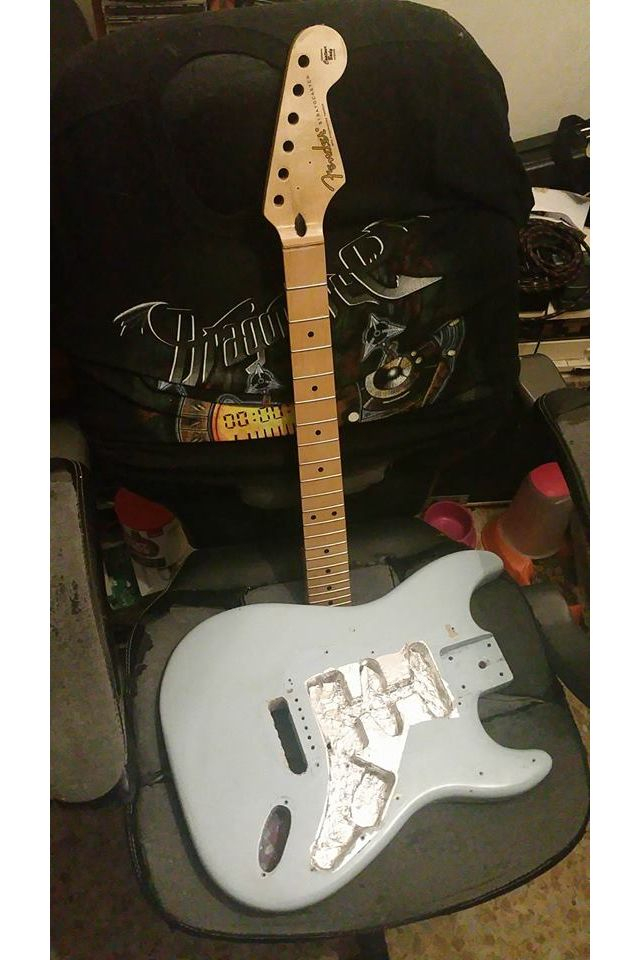

Cual fué mi sorpresa al recibirla en casa y ver que el cuerpo estaba pintado con titanlux ( no se quien sería el fino que tuvo la brillante idea) a continuación os dejo una foto...

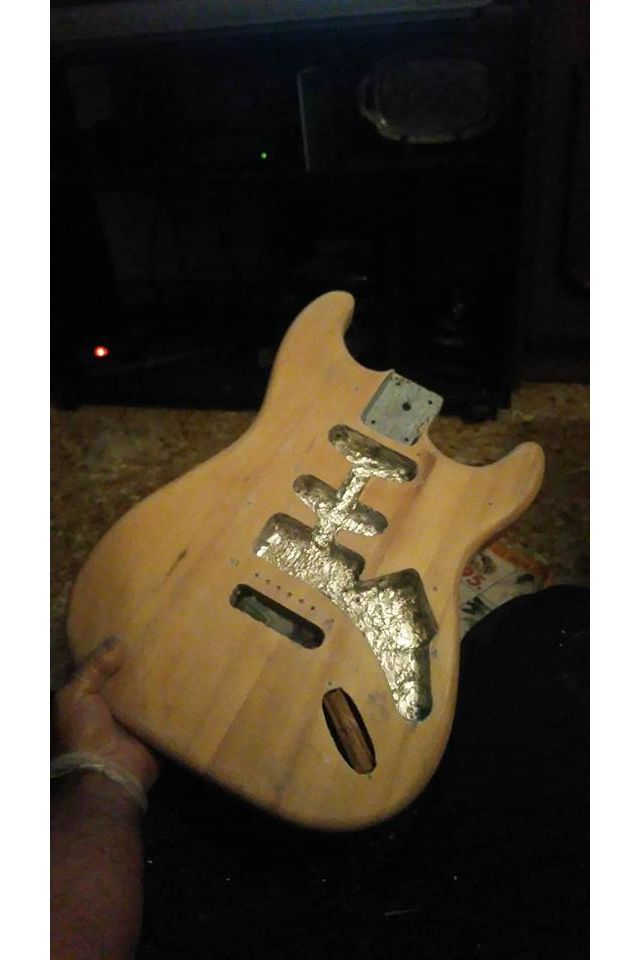

Al estar pintada con Titanlux me facilitó bastante la labor de decapado ya que es una pintura que sale muy bien , tras unas horas decapando y lijando me asaltó la primera duda...la Jackson tiene el jack en el lateral y no en el frontal...como tapo el agujero para rutear de nuevo?? la solución fue encolar a presión un taco de ébano que tenía por casa (sé que no es la misma madera de la quitarra, pero fue la primera que encontré...) os dejo foto de como quedó tras encolar...

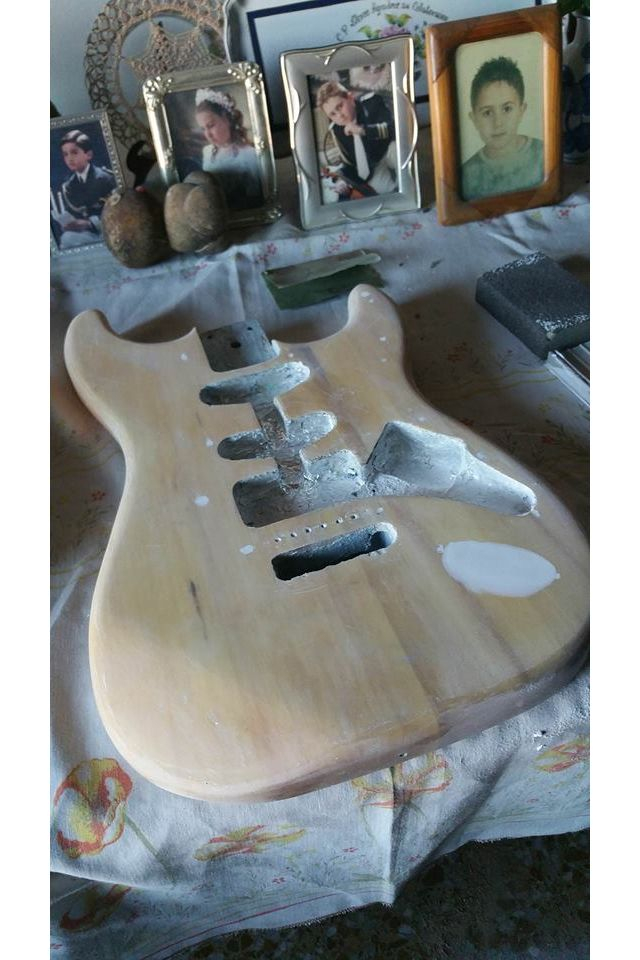

Tras encolar como veis quedaron huecos por los laterales, así que rebajé el taco un poco y tiré de masilla multiusos (que grn invento) tras varias manos y de mucho lijar...al fin quedó liso como el culito de un bebé...


De momento el cuerpo está listo, a la espera de que me llegue el nuevo golpeador y pueda poner el floyd, así que comencemos con el mástil...

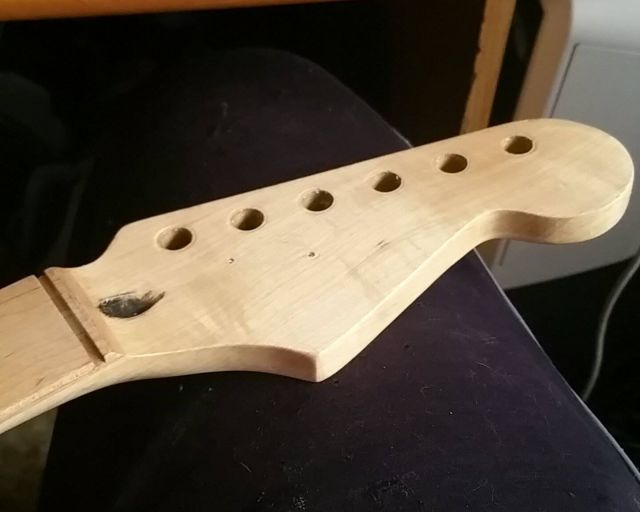

Lo primero fué decapar y lijar con lija fina el decall de Fender que traía, ya que si es una réplica de una jackson...llevará el de Jackson. Así quedó tras decapante y lija...

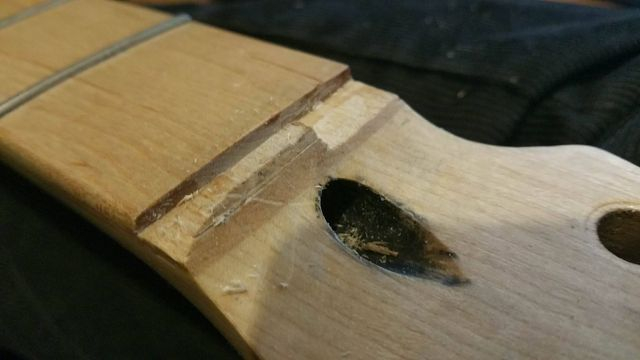

Como sabéis el floyd lleva cejuela de bloqueo así que hora de "operar" al mástil...primero quitarémos todo el material que hay por delante del hueco de la vieja cejilla...

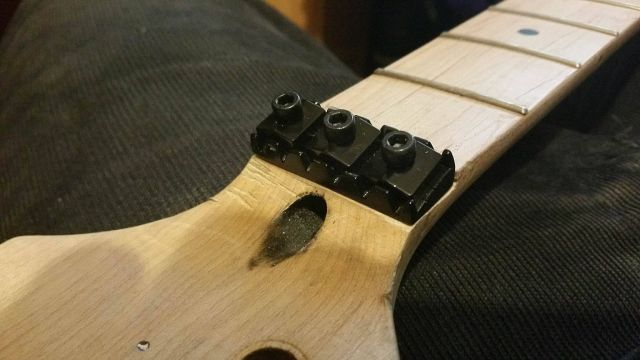

Después recortar unos milímetros al diapasón (con muuucho cuidado) y listo! caja hecha y cejuela presentada!


De momento a falta de que me lleguen los demás componentes y detalles, la guitarra está así, en cuanto avance actualizaré el hilo con todos los detalles de este proyecto tan especial (al menos para mi)
Subir
1
OFERTASVer todas
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
cristian
#2 por cristian el 10/02/2016
Jod.. , tiene buena pinta
Subir
metalman_astur
#3 por metalman_astur el 18/02/2016

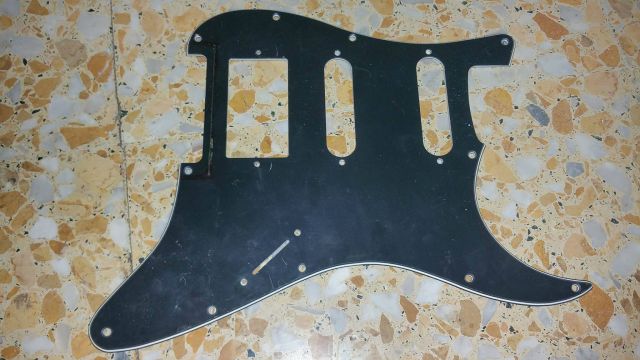

Tras una semana de espera sigo con el proyecto... habiéndome llegado el nuevo golpeador (negro de 3 capas) procedo a marcarlo para adaptar el hueco del puente al floyd....

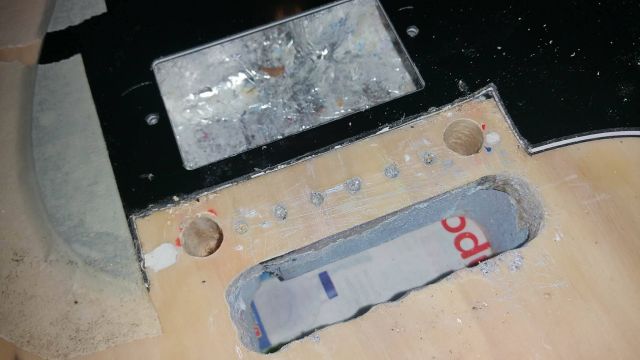

Tras cortar, tanteo el golpeador sobre el cuerpo, encaja perfecto, así que procedo a fijarlo con cinta de carrocero para que no se mueva mientras hago los agujeros de los dos pivotes del Floyd que quedan tal que así...

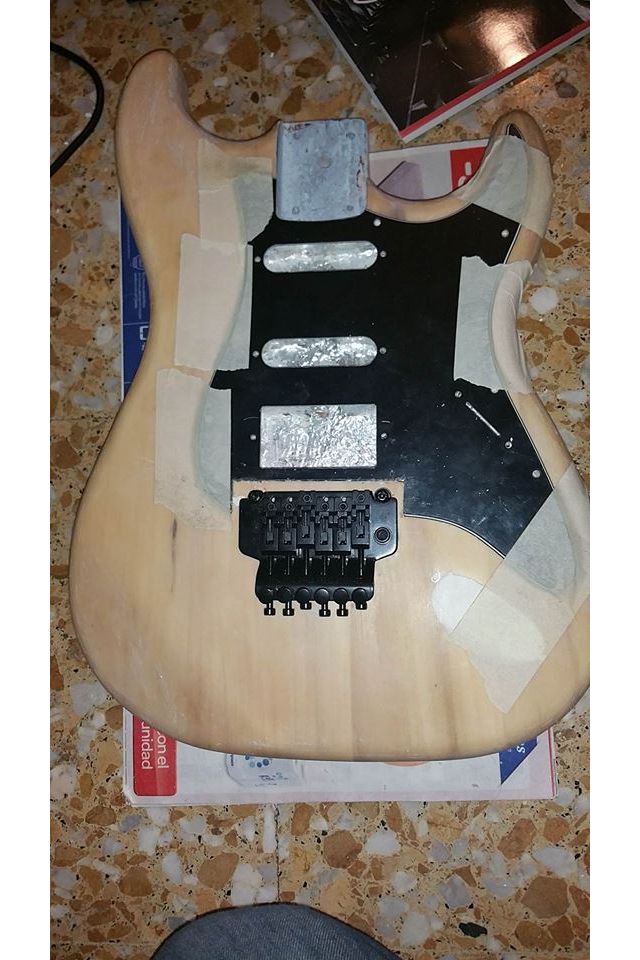

Y finalmente ya tenemos el puente y el golpeador ajustados!!

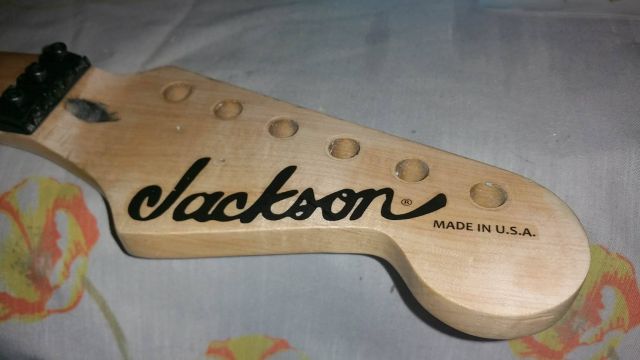

No me olvido del mástil....la pala ya es Jackson!!


Hasta aquí la actualización de hoy, en cuento me vayan llegando el resto de cosas y vaya avanzando lo sabréis!!
Subir
1
cristian
#4 por cristian el 19/02/2016
Cuando crees que la terminarás?
Subir
eduardoritos
#5 por eduardoritos el 19/02/2016
Ey, ya veo que te llegó la guitarrilla.
Qué envidia que te animes a hacer un trabajo como este.
Subir
1
metalman_astur
#6 por metalman_astur el 19/02/2016
#4

Pues tengo pensado si todo va bien terminarla a finales de este mes o principios del siguiente.

#5

Si! ademas es un muy buen cuerpo para este proyecto, como pongo es de tilo, igual que la original jeje y salvo pequeñas modificaciones que tuve que hacer, se adapta a la perfección!
Subir
1
eduardoritos
#7 por eduardoritos el 19/02/2016
#6
Ya te dije que me pareciá muy majo cuando me llegó. Y el mástil, supercómodo.
Ten cuidadín de ampliar bien el hueco para el floyd.
Sobre todo ten en cuenta la parte interior donde se atornilla la palanca. Hay muchos casos que, por no tenerla en cuenta, esa pieza roza con la pared del hueco y acaba rompiendo la madera.
Subir
1
metalman_astur
#8 por metalman_astur el 19/02/2016
#7 le sobra hueco! jajaja se ve que el trémolo que llevaba anteriormente era enorme, un poco mas y tengo que tapar un poco del hueco pero al final me cuadró bien
Subir
Leosuro
#9 por Leosuro el 20/02/2016
Con permiso me quedo a ver como va tu proyecto, tiene pinta de interesante y además también soy fan de Maiden.
Subir
2
metalman_astur
#10 por metalman_astur el 07/03/2016
Seguimos! que era hora...es lo que tiene pedir las piezas fuera de España, que acabas esperando a que a correos le de la gana de entregarte los paquetes...

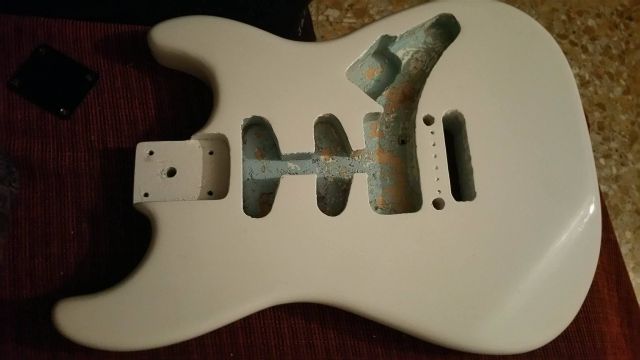

Bueno, vamos por partes, primero el cuerpo...al final no lo pinté yo, ya que no tengo pulidora, lo envié al taller deun colega y me lo pintó y pulió como si de un coche se tratase, a continuación veréis el resultado:

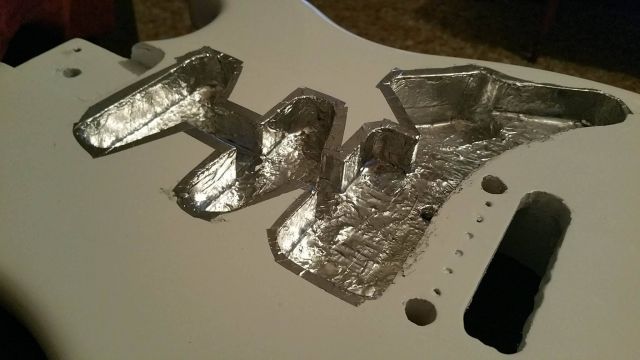

Por otra parte como véis se quitó todo el apantallamiento viejo, ya que era bastante cutrilllo, así que toca apantallar de nuevo:

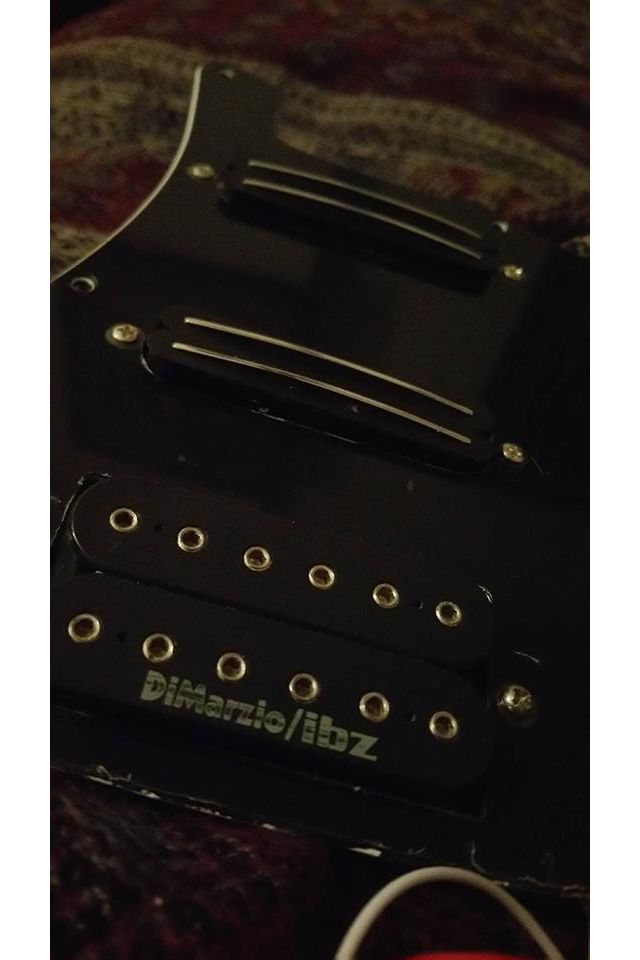

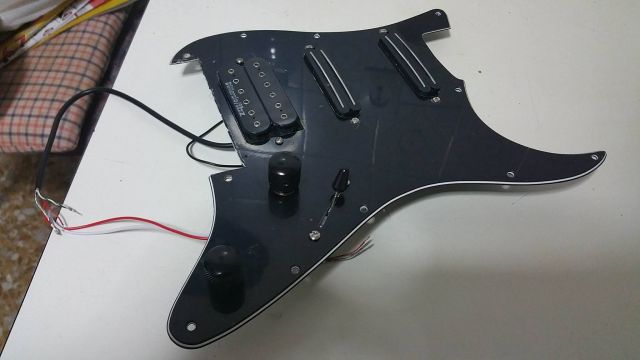

Seguimos con el golpeador...la elección de las pastillas fue un poco complicada pero al final me decidí, en el puente una Dimarzio/ Ibz o lo que es lo mismo, una superdistortion camuflada bajo la marca Ibanez jeje, en el puente y medio en lugar de singles le he puesto unas hotrail convertibles tanto en single coil como en humbucker, en principio las dejaré como dobles, mas adelante añadiré un par de mini switch para convertirlas.

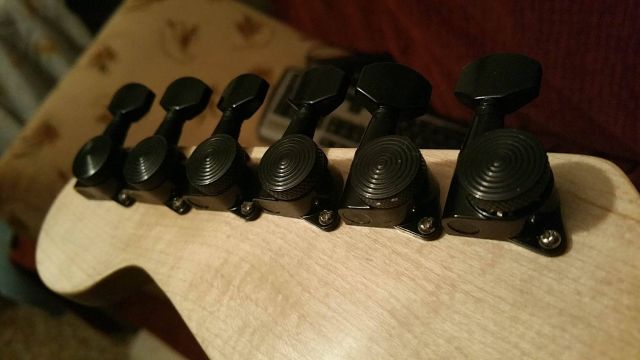

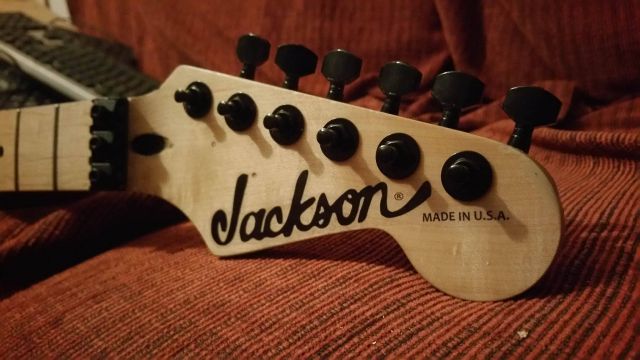

Turno ahora de la pala, 5 capas de barníz de carrocería, pulido a mano y con los clavijeros de bloqueo queda tal que así...



Hasta aquí las novedades...ahora uqeda acabar la electrónica y montarla, así como probarla...y por supuesto...tendréis video demo de sonido!! nos vemos gente!
Subir
2
Allmanzor
#11 por Allmanzor el 26/08/2018
Hmm... Estaba viendo con interés éste trabajo. ¿Qué pasó? Veo que no siguió el hilo...
