Proyecto Hibryd Les Paul Viking Tele

#1 por tonydevigo el 07/12/2014
hybrid por tonydevigo

Bueno pues esto es un proyecto que llevo meses en mente y que por fin he podido dedicarle tiempo y llevarlo a cabo, es un hibrido entre Les Paul y Telecaster, en el cual hice varias pruebas hasta llegar al cuerpo final.

Mi idea es de darle un rollo vikingo & celta con un acabado a madera vieja, con mastil medidas stratocaster pero con pala angulada y calvijero 3+3.
unas fotos ya que creo que no os lo he presentado:

IMG-20140519-WA0004 por tonydevigo

IMG-20140519-WA0002 por tonydevigo

IMG-20140519-WA0008 por tonydevigo

Son de hace unas semanas... ahora ya hay biruta por todos lados


Bueno pues esta mañana temprano me puse manos a la obra en pasar el proyecto a la maquina y empiezo a mecanizar, primero los agujeros para las cuerdas:

20140630_124429 por tonydevigo

Seguidamente las cavidades de las pastillas:

20140630_134914 por tonydevigo

el neckpocket:

20140630_135755 por tonydevigo

Y al fresar la cavidad d elos controles ..... no he asinnado el centro de la pieza y la a fresado donde le ha salido d elso cojones.... jajajajajajjaj vamos un fallo tipico por las prisas

Pero bueno esto es un trozo de abeto normalito y es para hacer pruebas (tengo unos cuantos cahos mas que estoy encolando):

20140630_130123 por tonydevigo

y este es el resultado:

20140630_151658 por tonydevigo

20140630_151710 por tonydevigo

20140630_151717 por tonydevigo

20140630_151727 por tonydevigo

Que os parece??? va tomando forma no???

Y como una imagen vale más que mil palabras.... esto es lo que llevo diseñado:

15362627259_d4a1f93cf6_c.jpgtele hibryd 2 by tonydevigo, on Flickr

esa foto es de la simulacion de corte y grabado de mi CNC, ya tengo listo y encolando la pieza que va ha ser el cuerpo. Aunque tiene varios cambios más en el diseño de grabado que despues veréis.

Tengo el primer cuerpo ya terminado , pero de momento os voy a poner fotos del proceso de prueba en aglomerado primero y despues los hice en DM:

estas son del grabado:

15752338128_187834307f_z.jpgIMG_20141203_130237 by tonydevigo, on Flickr

15753733029_c5116ce245_z.jpgIMG_20141203_130250 by tonydevigo, on Flickr

con una fresa de grabado de 60 grados y 1/2 pulgada:

15317664994_ba51861d27_z.jpgIMG_20141203_130255 by tonydevigo, on Flickr

15752476090_b24799a9e4_z.jpgIMG_20141203_130307 by tonydevigo, on Flickr

15937789761_3e68c7026b_z.jpgIMG_20141203_132257 by tonydevigo, on Flickr

15937786571_e9bcfb5928_z.jpgIMG_20141203_132311 by tonydevigo, on Flickr

Aqui con la fresa de corte:

15937782461_70de4eca7c_z.jpgIMG_20141203_141851 by tonydevigo, on Flickr

15753982457_cb99cb62f1_z.jpgIMG_20141203_141915 by tonydevigo, on Flickr

15913929366_f508522d73_z.jpgIMG_20141203_141915_1 by tonydevigo, on Flickr

15913908466_dc9daf1b50_z.jpgIMG_20141203_141935 by tonydevigo, on Flickr

Os habréis dado cuenta que el grabado del contorno está muy pegado..... pues si.... teneis toda la razón.... es que a la Cnc hay que explicarselo todo ...... y al cambiar de herramienta no le dije que diametro tenía la nueva... asi que se comió parte del contorno... por eso también el cutway tiene una forma mas puntiaguda...... por eso me gusta hacer prueba en DM y aglomerado antes de empezar a fabricaren madera "noble".

También he subido unos videos a mi canal de youtube con la maquinta funcionando:

http://youtu.be/tXTJZUp7MVM

http://youtu.be/_rdetK_cER8

[http://youtu.be/t1kmvM2e0lQ

Los pongo asi por que no se como se insertan..... pruebo con la pestaña de youtube del post... pero no se ven...

Mañana os pongo fotos del cuerpo en DM que vereis que tienen mejor pinta, ya que el aglomerado es una mierda.. por lo menos en el dm quedan mas nitidos los grabados.
Subir
1
Baneado
#2 por Jose antonio garcía matos el 07/12/2014
Esto promete. Muy bonito proyecto :locomotora:
Subir
#3 por dr_cinicvs el 07/12/2014
para resaltar las marcas en un acabado transparente va bien darle una mano de gomalaca antes que nada

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#4 por tonydevigo el 07/12/2014
#3

Yo normalmente le doy una mano de tinte a muñequilla la cual despues lijo y ya doy una mano de tapaporos con la misma nitro...... aunque en acabados a la cera o al aceite no tengo mucha experiencia....... asi que tomo nota dr_cinicvs, gracias.
Subir
#5 por ringorango el 07/12/2014
Buffff una CNC , mi sueño... me apunto al hilo.

"La música es el más agradable de todos los ruidos"
Napoleón Buenaspartes

Subir
#6 por MANOLIN el 08/12/2014
muy buena proyecto
nos quedamos deseando suerte y esperando avances
Subir
#7 por marberdo el 09/12/2014
¿Va a ser de tapa plana o la vas a curvar?
Subir
#8 por tonydevigo el 09/12/2014
y aqui ya el cuerpo en Aliso:

15952986752_304a51d5c7_c.jpgIMG_20141205_145737 by tonydevigo, on Flickr

15331375934_af85351e9f_c.jpgIMG_20141205_191803 by tonydevigo, on Flickr

15766249608_acf5edc05d_c.jpgIMG_20141205_191848 by tonydevigo, on Flickr

15334212543_513eccc1fa_c.jpgIMG_20141205_195621 by tonydevigo, on Flickr

15766428218_db56070585_c.jpgIMG_20141205_195635 by tonydevigo, on Flickr

15331563844_0b35a86ac6_c.jpgIMG_20141205_195641 by tonydevigo, on Flickr
Subir
#9 por MANOLIN el 09/12/2014
va pero que genial!!
Subir
#10 por Lucas Cardozo Silva el 10/12/2014
muy linda en verdad, es un poco dificil mentalmente de ver, por lo hibrida que resulta, pero sin duda me gustaria que me regalaran algo asi :P. Aprovecho a preguntar, no se supone que el cuerpo de la guitarra no deberia tener nudos en la madera?
Subir
#11 por flipichi el 10/12/2014
Preciosa tony, si lo hubiesemos hablado no habria salido tan "igual". si me permites un off topic.... En esto ando yo ahora, parecen del mismo padre, jeje...

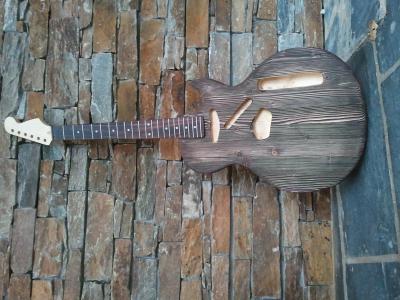

Archivos adjuntos:
