Proyecto cuerpo strat de roble - Colombia

guarapo
#97 por guarapo el 26/03/2015
Vaya curro lleva el tomar medidas ... Te esta quedando muy bien. Le vas a poner el golpeador encolor negro ? Se veria elegante...
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
Andrés Vargas - chempi
#98 por Andrés Vargas - chempi el 31/03/2015
Ya dando los últimos pasos para terminar.

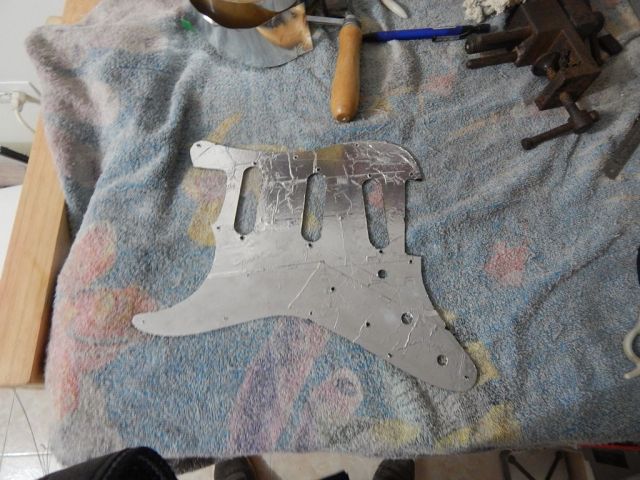

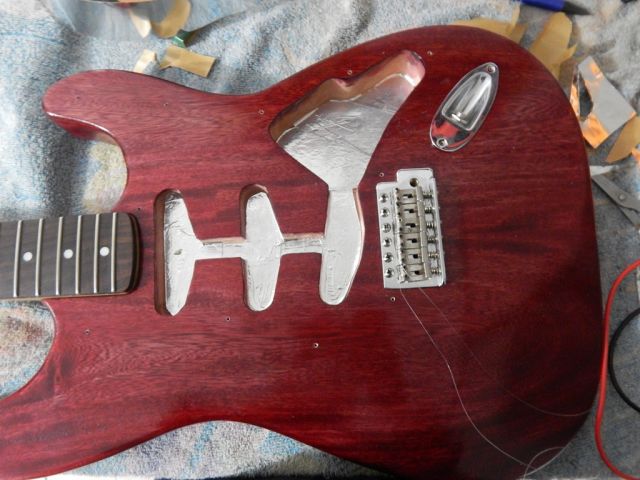

Primero el apantallado de todas las cavidades con cinta adhesiva de aluminio, de la que se usa para aire acondicionado.

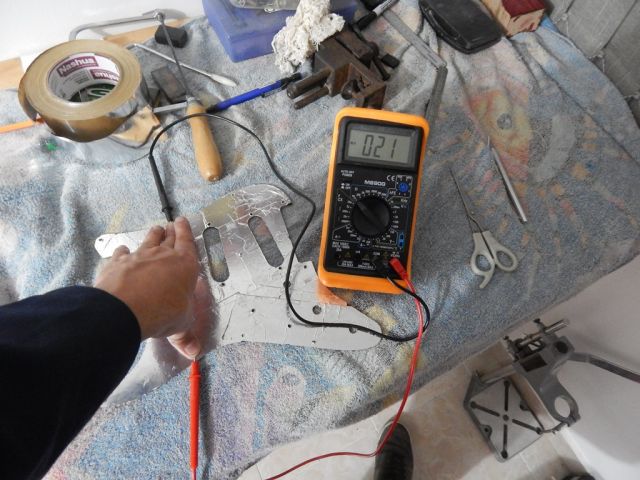

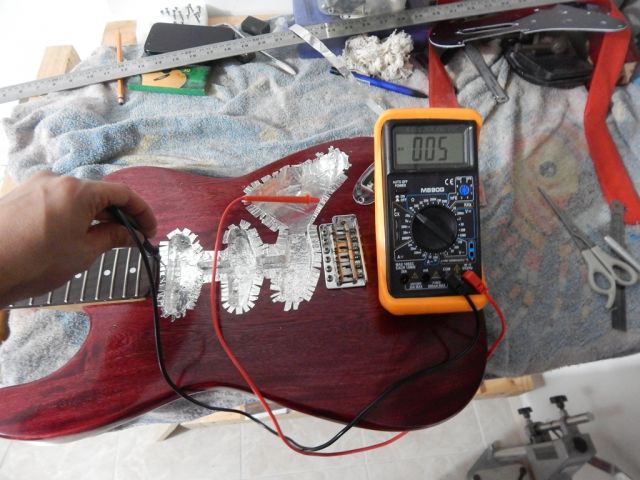

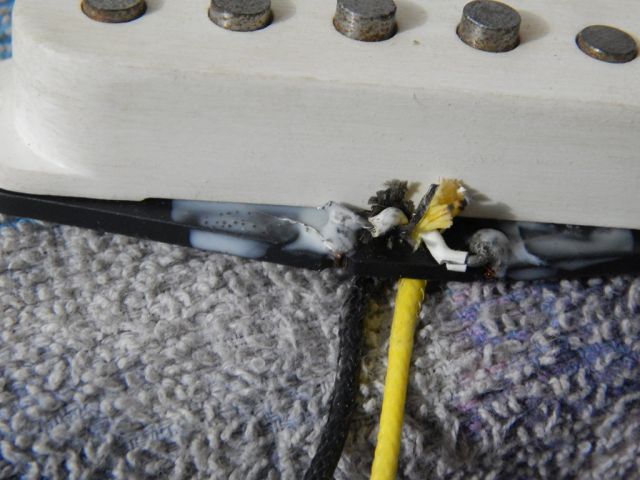

Me dio un susto muy grande cuando iba a empezar a montar la electrónica y empece a revisar todos los elementos con el multimetro, la pastilla del medio no daba ninguna lectura, después de un examen de cerca me di cuenta que se había roto el cable que sale de la bobina y va al cable de salida de la pastilla, con un trozo de cable de cobre hice la reparación con mucho cuidado y mucho susto, y al final unas gotas de cera para aislar nuevamente el cable.

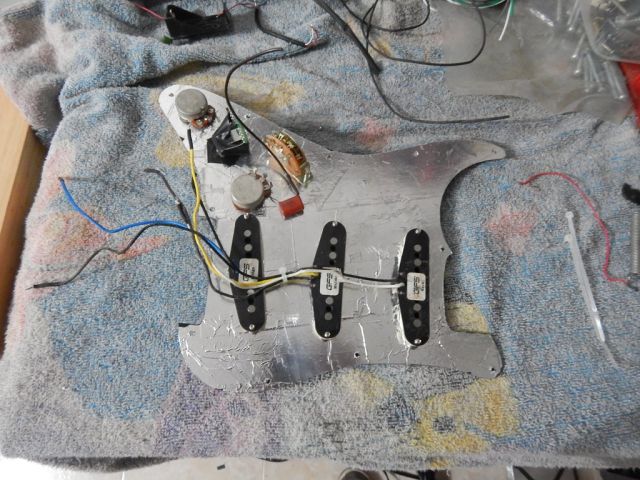

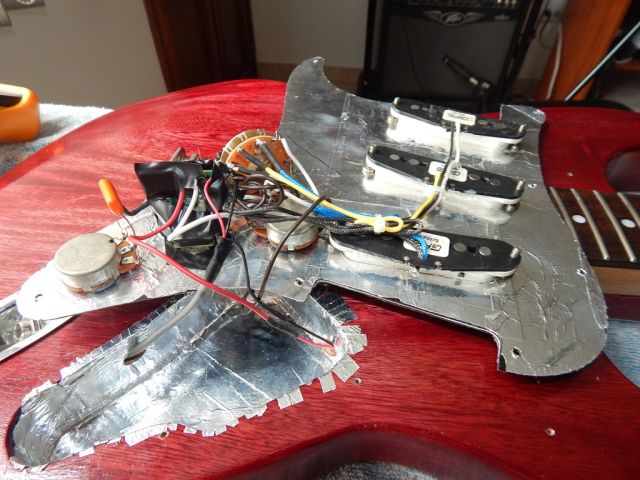

Luego empezando a montar toda la electrónica, todo el cableado li hice con cable calibre 22.

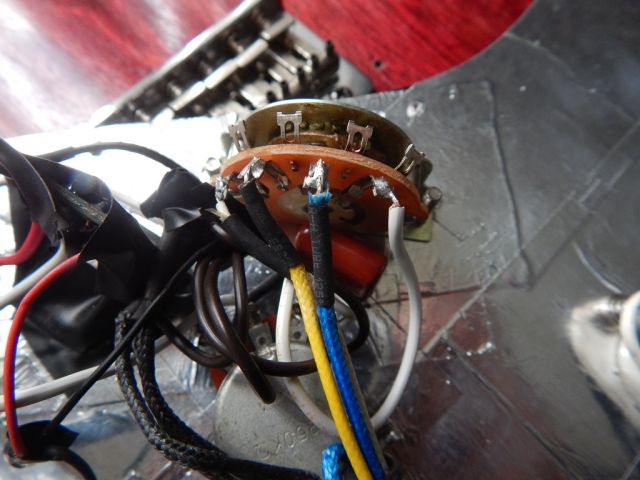

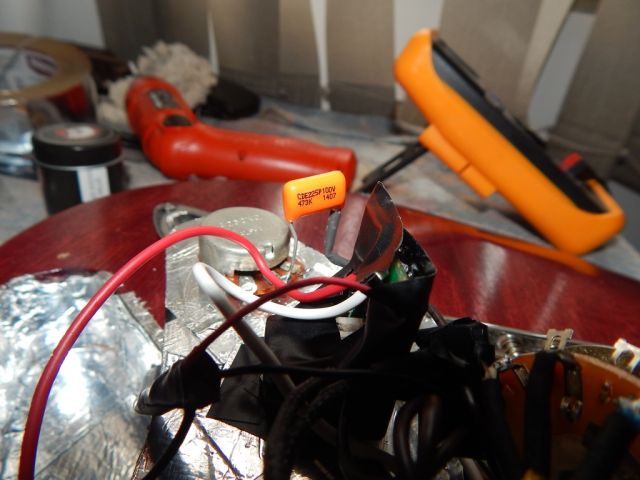

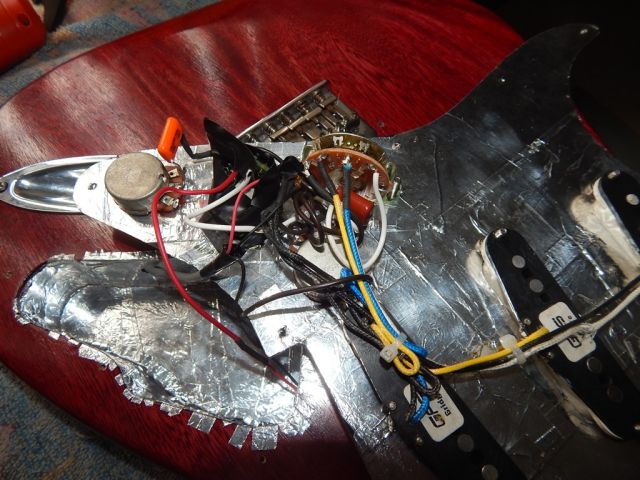

Condensador Orange Drop y potenciometros alpha de 250k

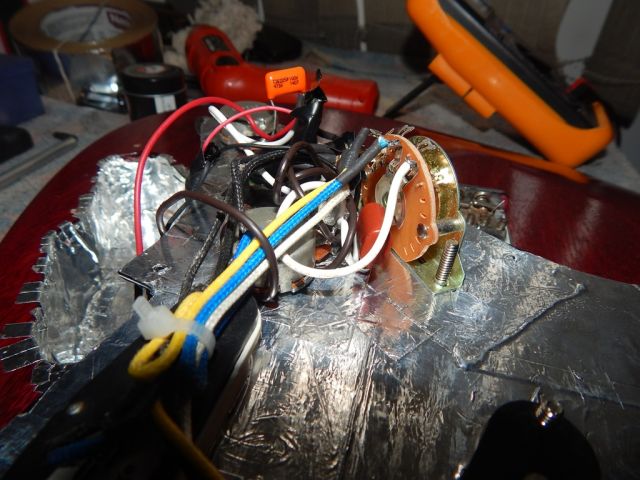

Switch de 5 posiciones estilo Fender, aunque es de otra marca más económica

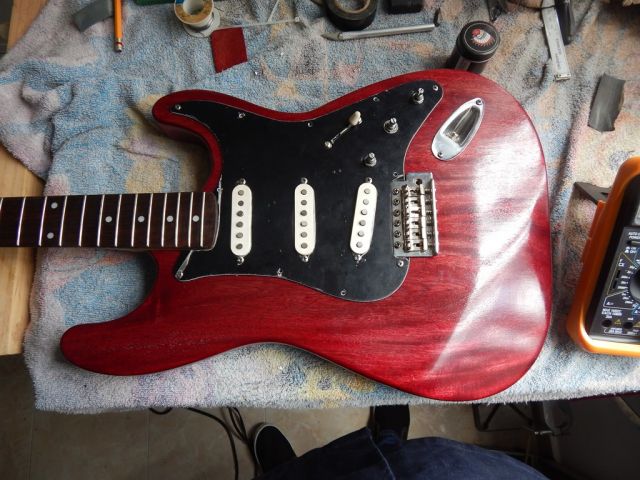

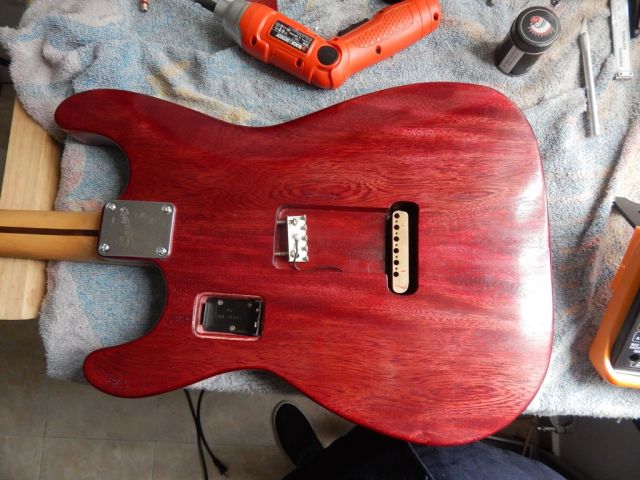

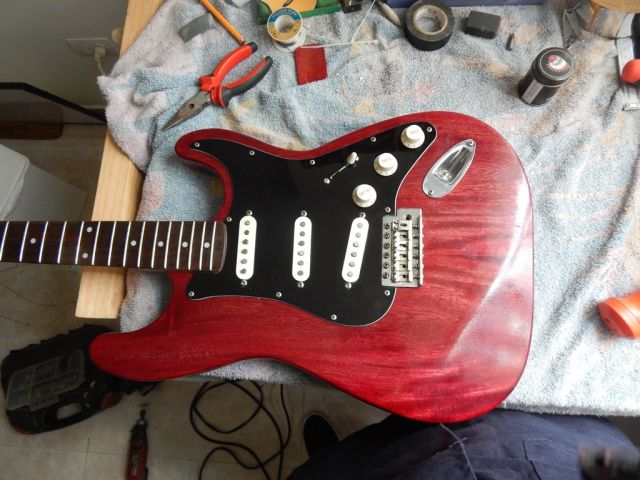

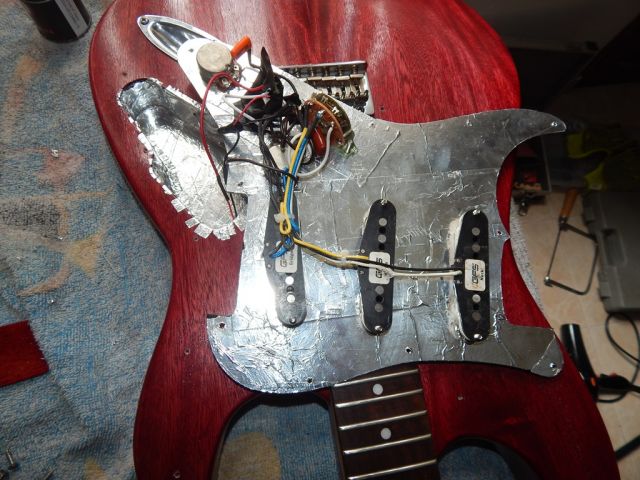

Montando todo para finalmente acabar la guitarra

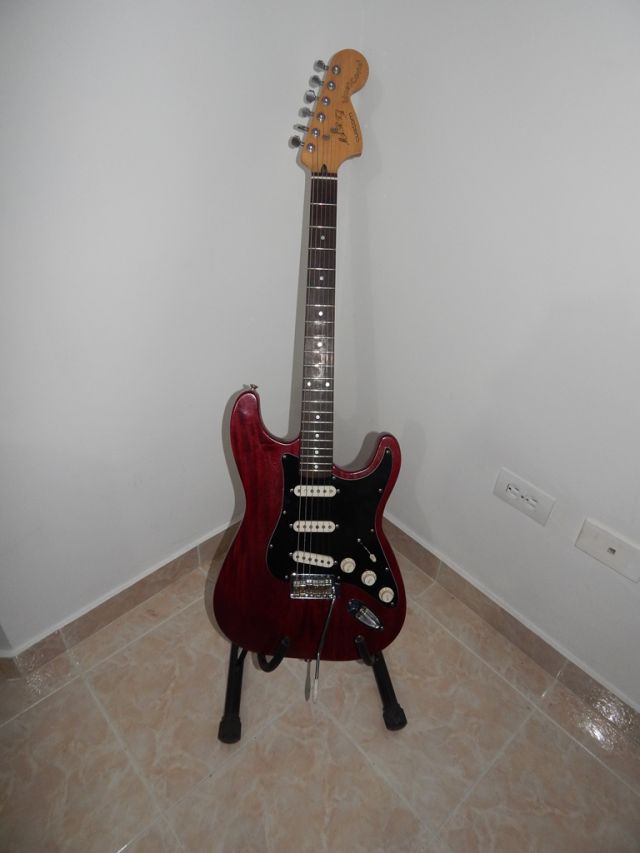

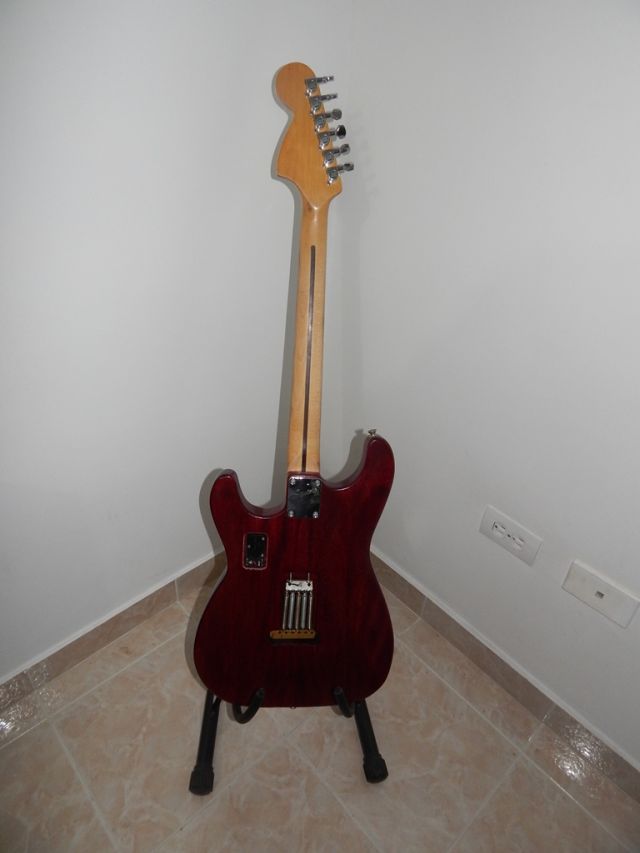

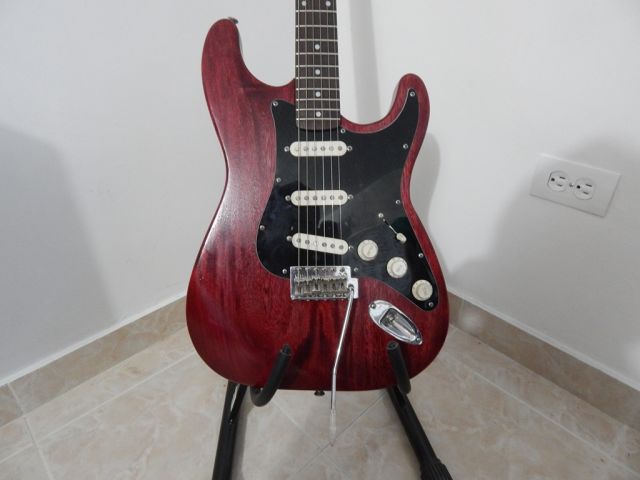

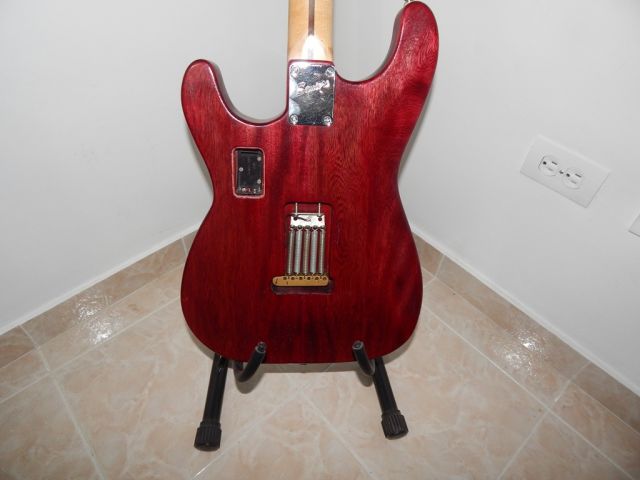

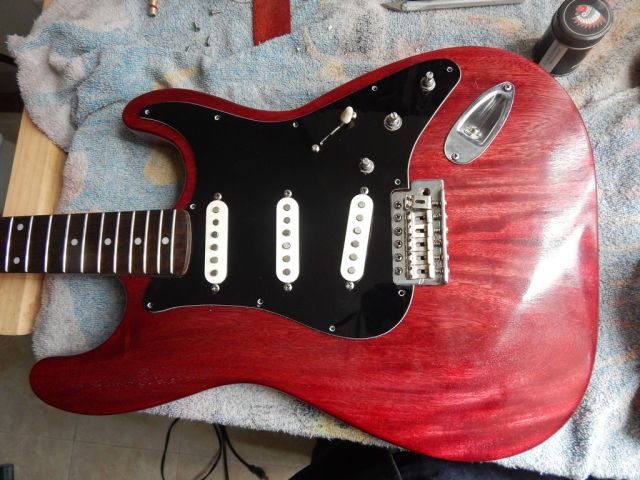

La guitarra terminada!!!

Subir
SixStrings
#99 por SixStrings el 31/03/2015
Buff que pedazo de guitarra, me mola mucho tio, trabajas muy bien.
Saludos!
Subir
ltdkami
#100 por ltdkami el 31/03/2015
Buen trabajo, espectacular. Espero que la estes disfrutando. Saludos
Subir
MANOLIN
#101 por MANOLIN el 31/03/2015
excelente trabajo!!
compadre, pues solo faltan las grabaciones y el vidio!
Subir
guarapo
#102 por guarapo el 31/03/2015
Se ve lo minucioso que has sido. Has hecho una guitarra vistosa, de una que estaba para el desguace... Enhorabuena. :bien:
Subir
Andrés Vargas - chempi
#103 por Andrés Vargas - chempi el 01/04/2015
Una demo de la strat improvisando sobre una pista de un backing track, la guitarra va sin efectos al canal limpio de un peavey valveking 112, de ahí la señal la toma un micro sm57 a la interfaz de audio presonus, el DAW es reaper sin ningún efecto aplicado. Perdonen las fallas en la ejecución, a medida que voy tocando voy cambiando de pastilla, empiezo por la del brazo (Por cierto son unas GFS alnico), muy al final enciendo un compressor MXR dyna comp. Saludos
Archivos adjuntos ( para descargar)
Demo strat roble.mp3
Subir
1
guarapo
#104 por guarapo el 01/04/2015
Guuauuu ! sonido fender bluesero total. Suena muy bien esa guitarrita. Has probado a tocarla con distorsion ? En limpio se oye muy bien. Bueno algo tendra que ver los dedos del guitarrista. |Disfrutala compannero :ok:
Subir
MANOLIN
#105 por MANOLIN el 01/04/2015
:sorprendido: :sorprendido: :palmas2: :palmas2: :palmas2: :palmas2:
me encanta el sonido que tiene!!
felicidades compañeroo!! :vinito: :vinito: :vinito:
Subir
colorob
#106 por colorob el 02/04/2015
Hola andres primero que nada felicitarte por tu gran trabajo. Que la verdad que te quedo fantastica. Yo estoy haciendo algo parecido. Tengo una consulta. En qur posivion exacta pusiste el puente von respecto a la escala. Y si tubiste algun problema de quintaje. Saludos
Subir
Andrés Vargas - chempi
#107 por Andrés Vargas - chempi el 02/04/2015

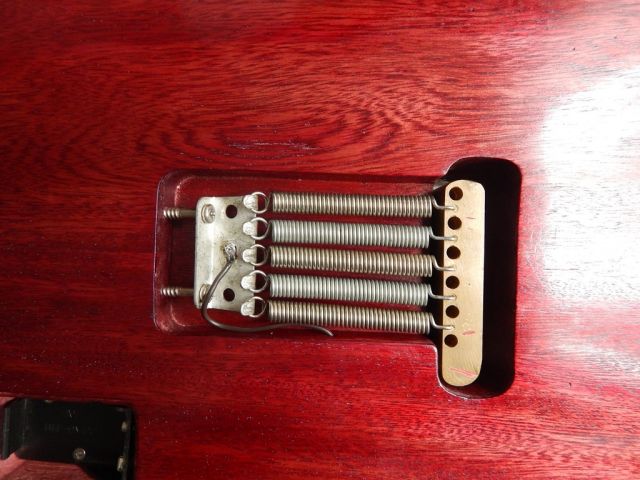

Yo coloco las selletas a mitad de su camino, y mido desde la parte de la selleta de donde sale la cuerda hasta la cejilla la escala los 25,5 pulgadas, con el quintado me he encontrado que la sexta la tengo que alargar mucho, incluso me ha tocado cortar el resorte para ampliar el recorrido hacia atrás, entonces seria una buena idea darle 25 y 9/16 (1/16 de mas o quizas un poco más para no tener problemas con el quintaje)
Subir
colorob
#108 por colorob el 02/04/2015
Ahammm buenisima aclaracion. Yo estube buscando esa info en varios lugares. El amigo frasco me aconsejo estirar la selleta al maximo y de ahi medir la escala para poner el puente. Y bueno queria saber bien tu experiencia. Gracias!
Subir
