Proyecto, Combo peavey session 400 covertirlo a amp head.

#1 por Ushima el 24/08/2010
Buenas!:saludo:

Aqui tengo un proyecto pero tambien tengo algunas dudas y preguntas de electronica si me pueden ayudar tambien , Es un amp combo Peavey session 400 200 watts del 74, mi proyecto es combertirlo en un Amp Head, no es algo muy complicado , ademas ver que tipo de mejoras o reparaciones le puedo hacer :D




Aporten todo lo que quieran!

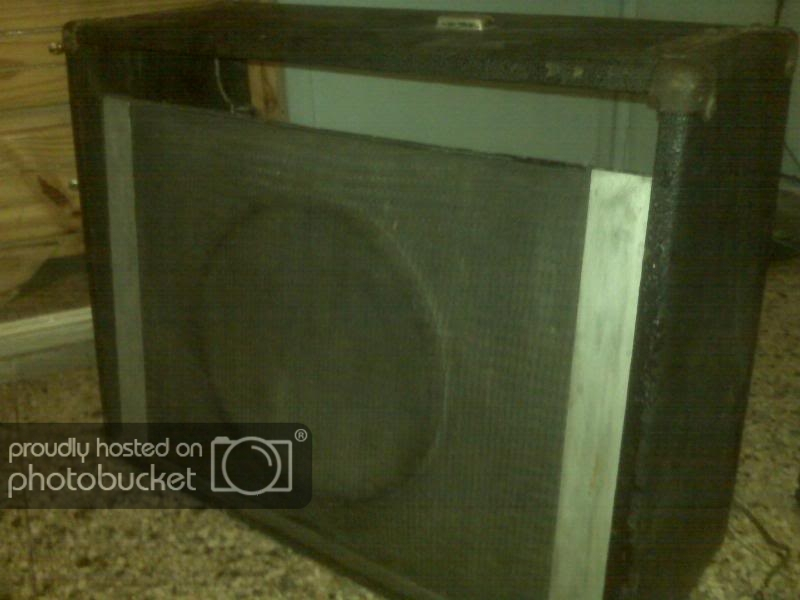

desde el frente


desde atras

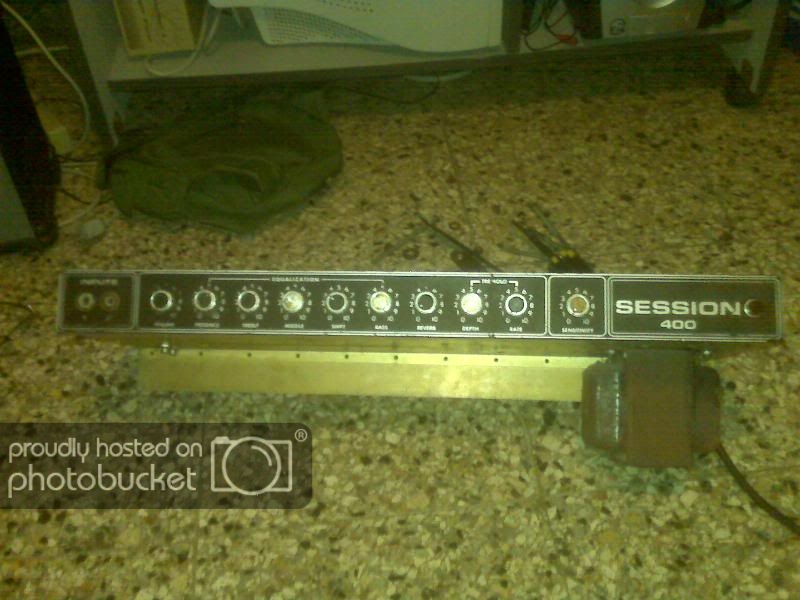

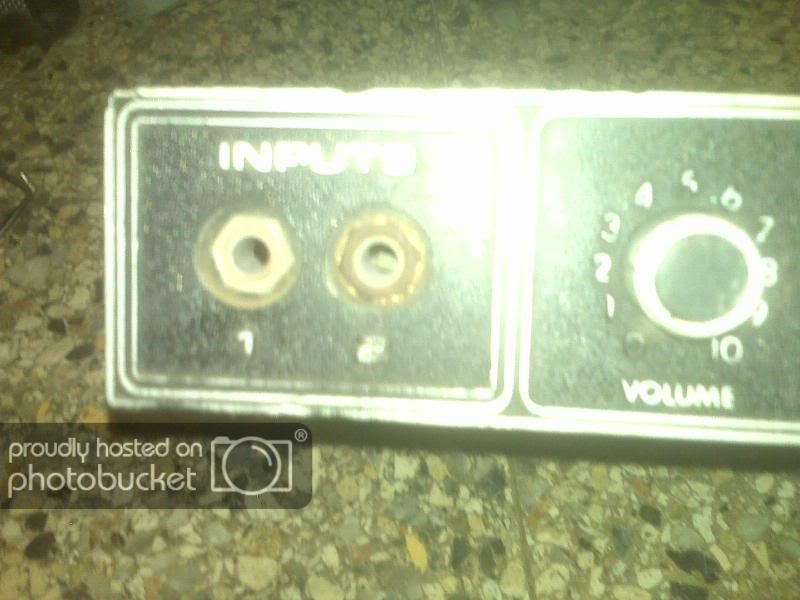

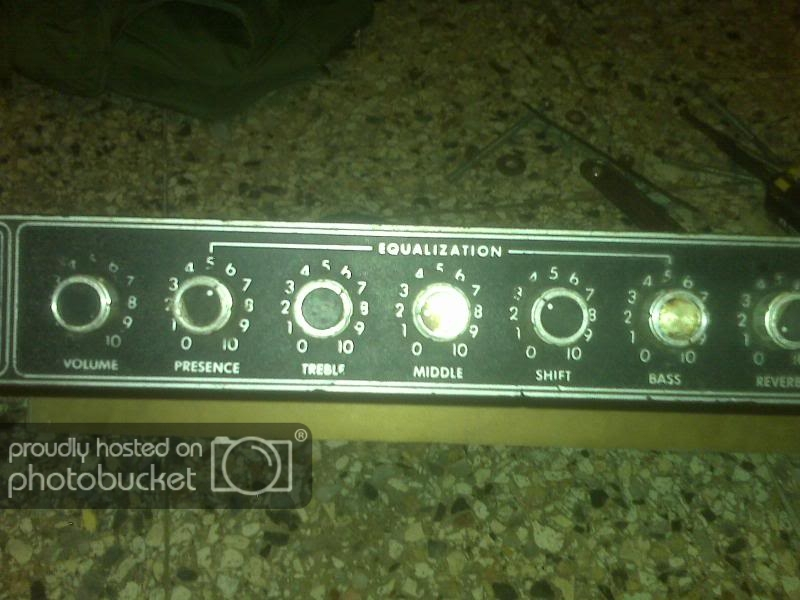

Frente detallado



Para que es el shift exactamente ?

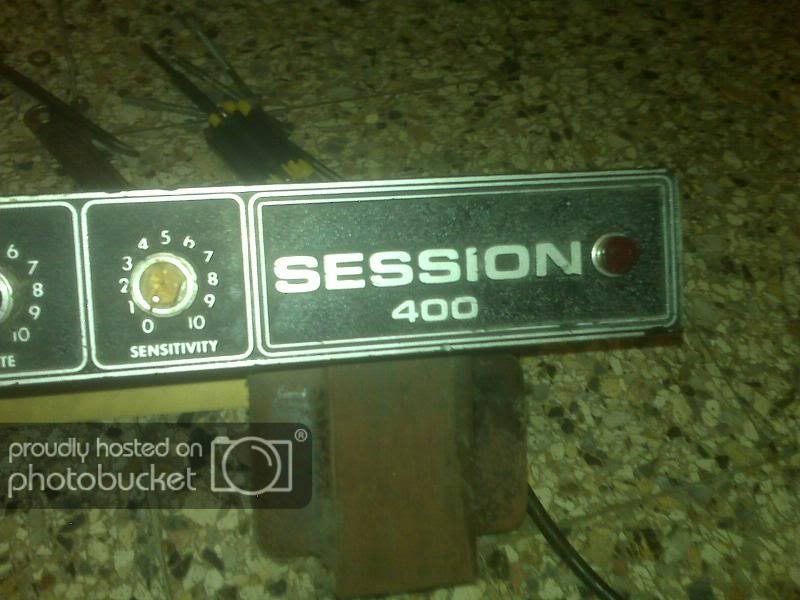

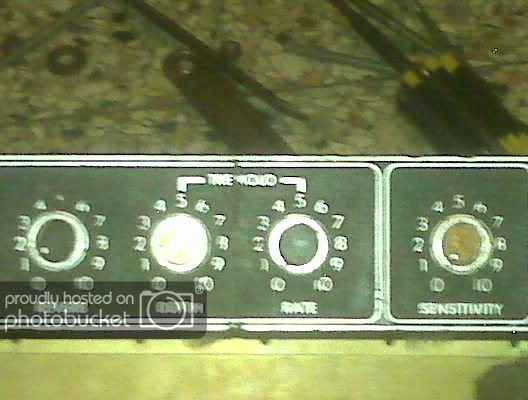

Cual es la funcion del sensivilty ?

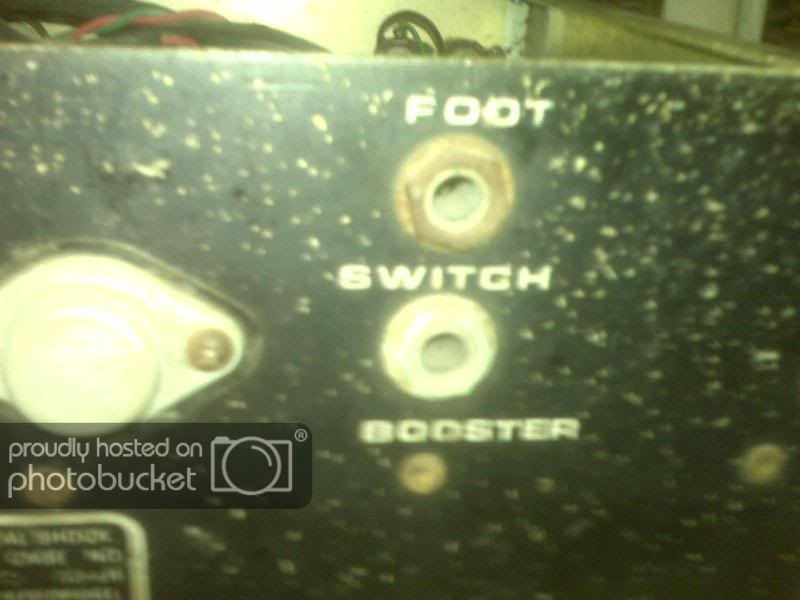

Desde Atras detallado

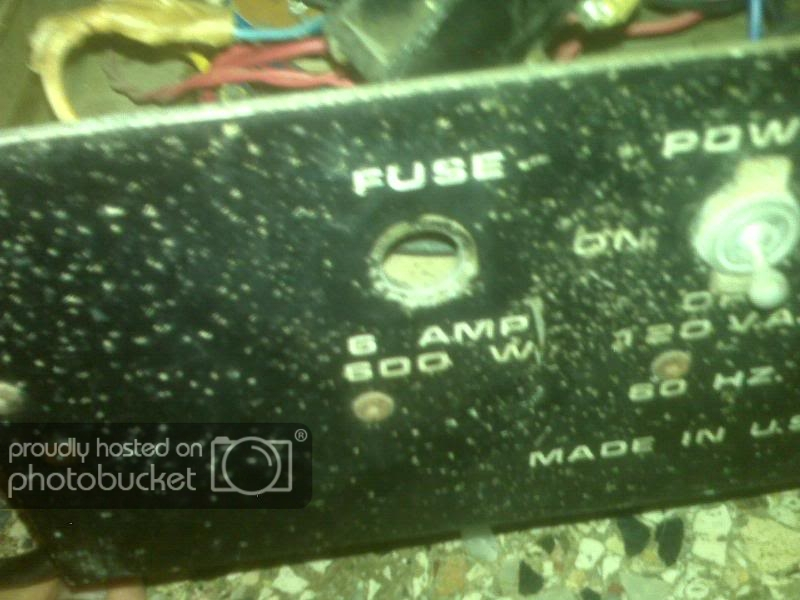

Creo que aqui iba el fusibe , lo estraño es que el amp funciona O.o y no tiene fusible ?

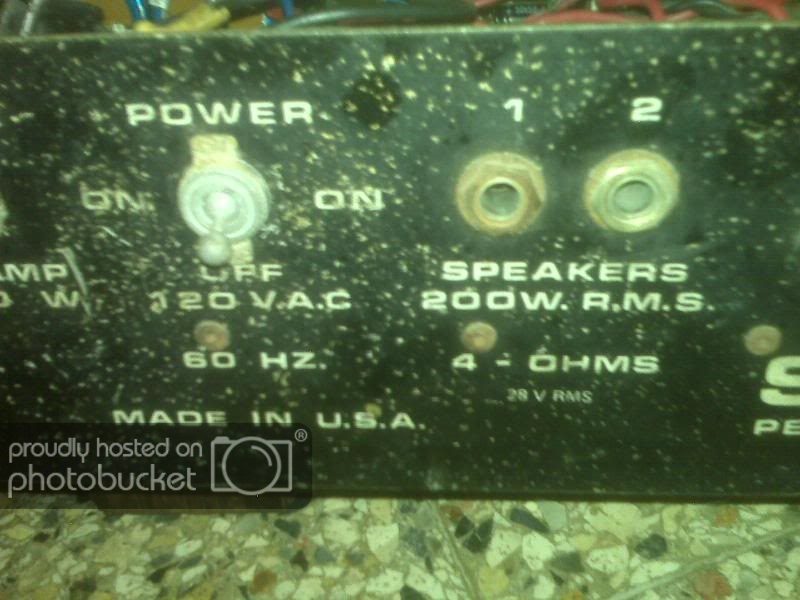

Si lo se XD , 200 WATTS , lo subo en 1 y tiene 20 watts en 2 el vecino me esta tirando piedras XD

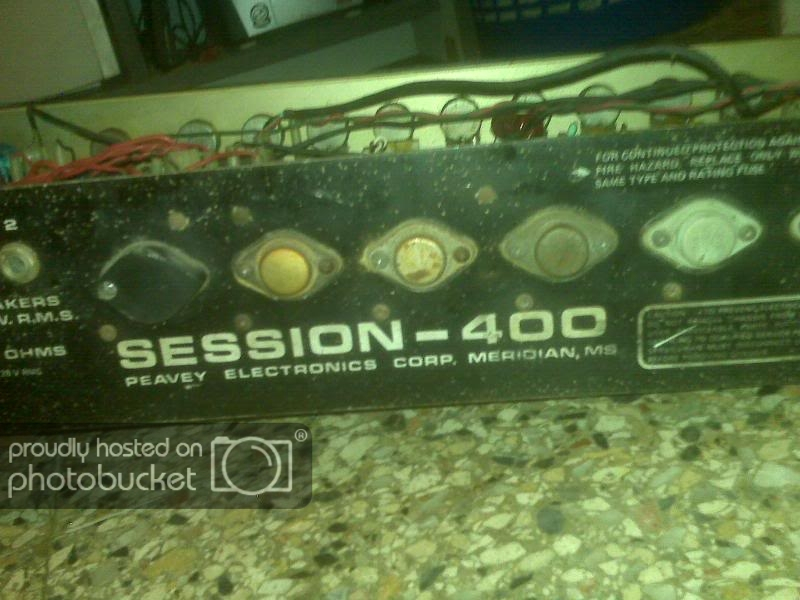

Que son estos casquitos?

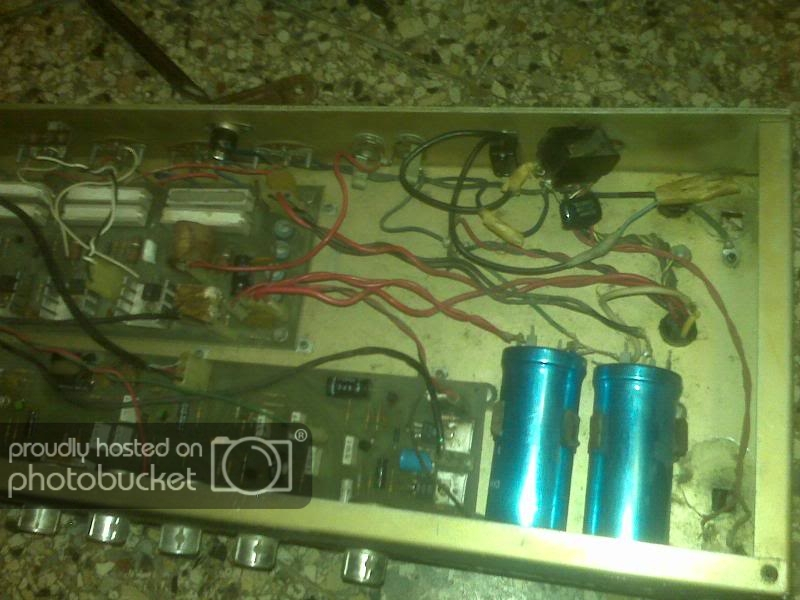

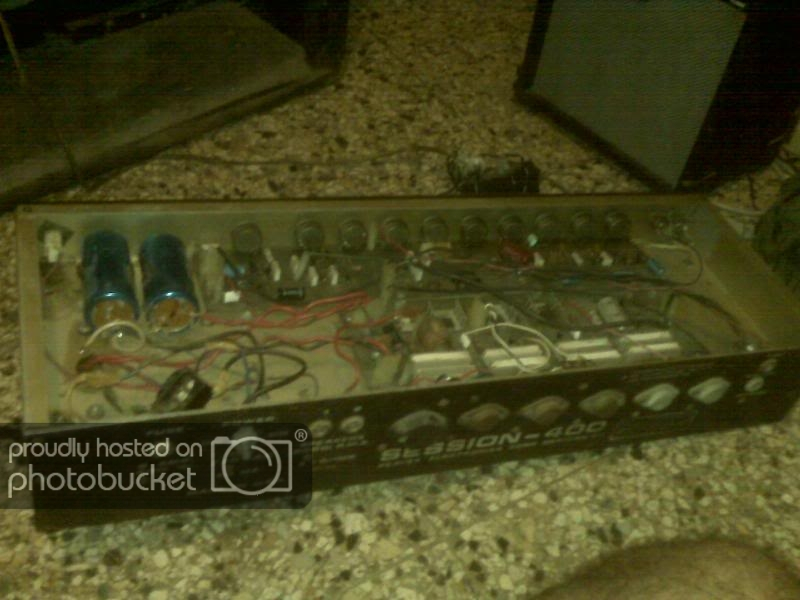

Amp Por Dentro :D


Cuando abri rapido el amp , era un poco oscuro , y yo de mirada rapido me quede Desde cuando tiene valvulas esto :yahoo: , cuando encendi la luz ah capacitadores xD

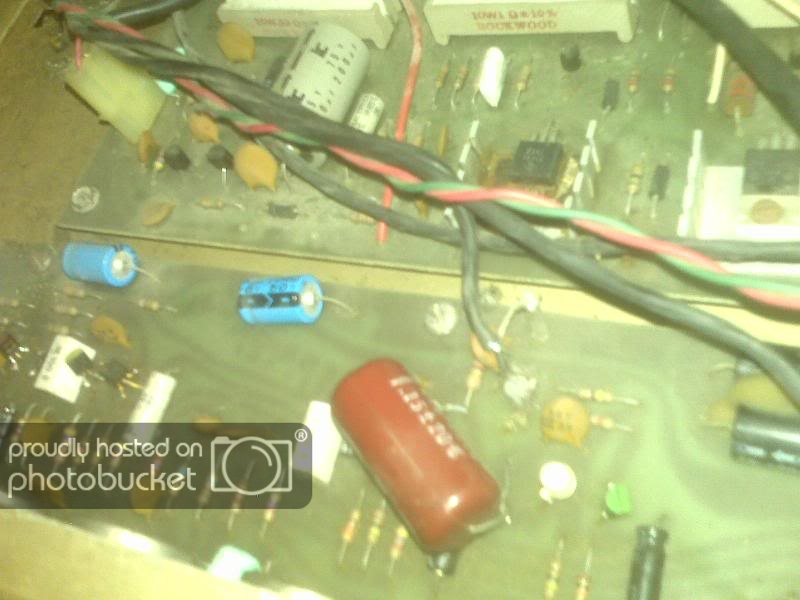

Lo mas estraño es que encontre algunos cable medio desconectados y creo que era un capacitador o un dispositivo que tenia una patica desconectada.

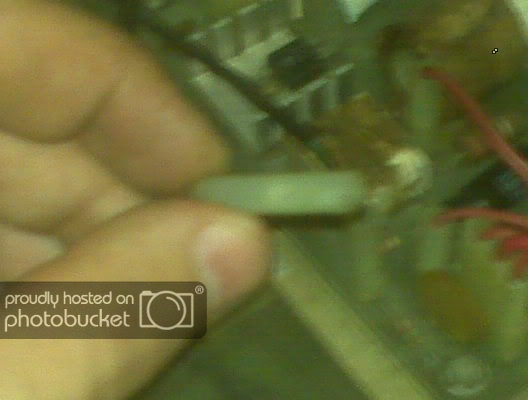

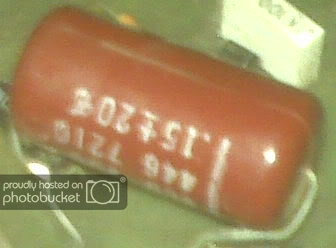

aqui esta el dispositivo que le dije no se que es.. que tiene un lado desoldado

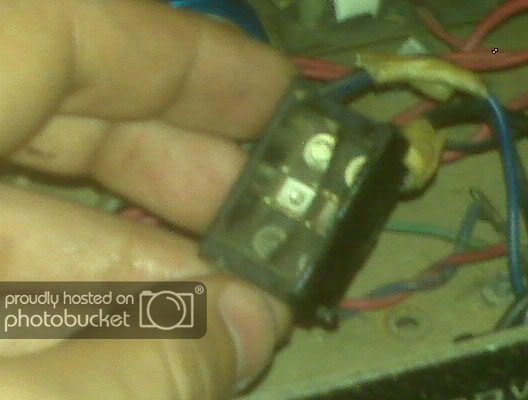

Y aqui van los conectores, que como dos estaban sueltos , estraño no? el amp funciona bien

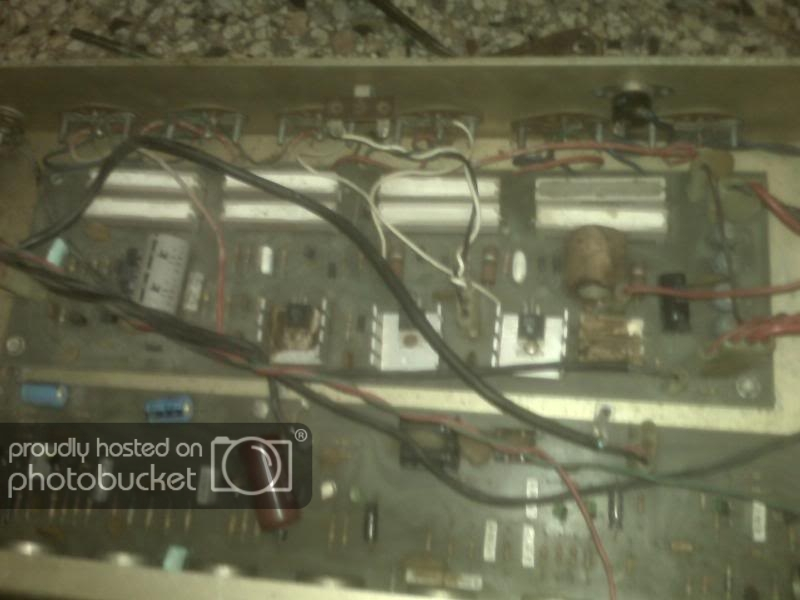

y por curiosidad que son esos casquitos rectangulos bancos? , solo por curiosidad :P


Creo que va el fusible aqui, porque estaba en el mismo orificio del fusible, donde se las caracteristicas del fusible? y como cuanto cuesta uno?

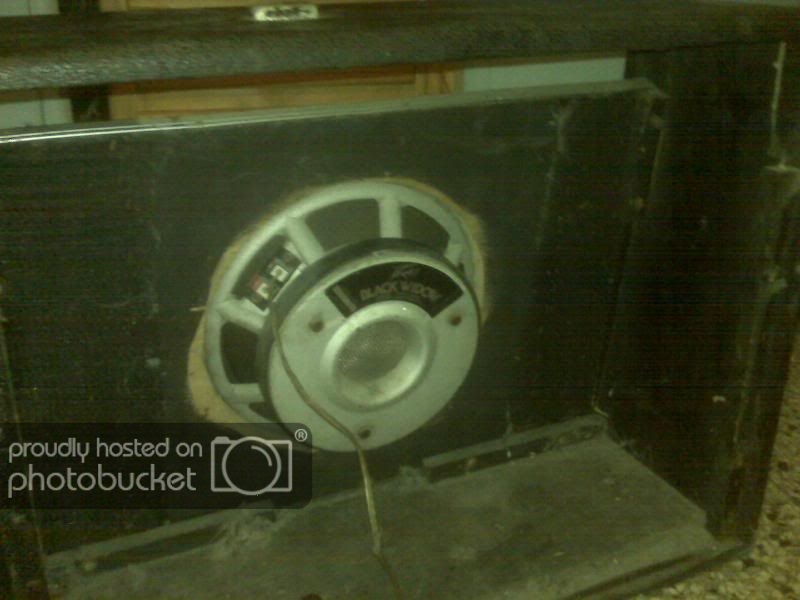

Cabinete

Aqui donde estaba el amp , es un speaker Black Window, estoy buscando el modelo aun...



Bueno ire actualizando el post mientras vaya consiguiendo todo , ademas queria preguntar, ,e gustaria poder meterle mas caña al amp , pero lei que es para steel guitars, ESO LES DIGO QUE TIENE UNOS CLEANS ASOMBROSOS , Coming soon con videos y todo , tambien voy hacer un review de la Schecter que consegui :D!


gracias por su atencion !! APORTEN!

Music is Everthing

Subir
#2 por daermen el 25/08/2010
bueno veo que es un amplificador robusto, bueno segun mi conocimientome parece que el el control "shift" es para desplazar la frecuencia del control de medios . la funcion del control de "sensivity" te lo debo. referente al fusible esta especificado en el chasis y es de 6 ampereos y si no tiene portafusible ponle uno colocandolo en serie con el switch. luego los casquitos son los transistores de potencia si se los cambias tendras que cambiarlos todos a la ves. y los rectangulos son resistencias de unos 15 watt y el componente desoldado es un capacitor de 0.15 microfaradios
echale muchas ganas veo que tiene en tus manos un buen ampli
saludos desde el salvador
Subir
#3 por Ushima el 25/08/2010
Gracias por tu apoyo! daermen| :D

Referente a lo del el fusible este es el porta fusible ? y que trabajo hace , porque el amp funciona sin fusible ? y donde consigo uno de 600 w ?


ademas lo del capacitador , que efecto hace en el amp , osea el amp funciona y todo, pero si lo arreglo que efecto le dara , si puedes contestarme :D!

Gracias por la atencion !

Music is Everthing

Subir
#4 por daermen el 25/08/2010
pues veo que el fusible solo lo puentearon. lo que puedes hacer es ir a una tienda de electronica i comprar un portafusible para montar en chasis y ahi mismo compras el fusible. respecto al capacitor creo que es para eleminar el ruido de la fuente
Subir
#5 por erkiyo el 16/09/2010
Ushima:

Las capsulitas de la parte trasera son los transistores de salida ( etapa de potencia).

salu2:saludo:
Subir
#6 por Ushima el 20/09/2010
hey! gracias por su informacion!

ya casi estoy en terminar el proyecto solo me falta comprar dos o tres cosas ( se me dano mi soldador) :( asi que tendre que comprar otro, con respecto a los transitores , si le pongo otros mejores tendra mejor respuesta ? y un mejor clean y distortion?

gracias !
pueden seguir aportando ideas! :D

Music is Everthing

Subir
#7 por erkiyo el 29/09/2010
Ushima escribió:
hey! gracias por su informacion!

ya casi estoy en terminar el proyecto solo me falta comprar dos o tres cosas ( se me dano mi soldador) :( asi que tendre que comprar otro, con respecto a los transitores , si le pongo otros mejores tendra mejor respuesta ? y un mejor clean y distortion?

gracias !
pueden seguir aportando ideas! :D


De momento, lee en la parte exterior de las "capsulitas" a ver que pone; 2n -lo que séa o bien BF "no se qué". En fín ; no tengo datos.

Vaya, que mejor nos transcribes lo que ponga en los transistores de salida y veremos si hay algo mas "contundente" pero mejor te recomendaria que consigas que funcione tal cual con los componentes que tienes.
A partir de ahí se requiere un minimo de conocimiento en electrónica por tu parte, y datos y esquemas que nos indiquen tensiones, valores típicos del circuito, ajústes; o séa que para aplicar MODS, hay que tener muy buena información de la base.

Consigue que funcione..............y ya hablaremos.

Un salu2.
