Problema con Tube Screamer Ts808

#97 por Rant Casey el 30/08/2014
Una pregunta: una vez que compruebe si funciona o no, desconecto los cables? Si está siempre encendido el circuito, se acabará la pila, no?

Edito: ya lo he probado. Suena todavía bajo y suenan más crujidos que antes. En general suena peor que cuando probé con las conexiones normales.
Subir
#98 por LANDA el 31/08/2014
Bueno amigo, como el true bypass funciona, es muy probable que el footswich esté malo, así que mejor que lo cambies. Si quieres hacer una prueba antes de comprarlo, puedes conseguirte otro footswich o un interruptor de 6 o 9 patas. yo uso interruptores de 6 patas que consigo en chatarras. Lo que vas a hacer, sería conectar el interruptor como si fuera un footswich. Si es de 6 patas, no conectes los tres pines en donde está el LED. Mucho cuidado con la orientación. Es un error común soldarlo mal orientado ( 90 grados). El circuito funcionará igual, pero sin el LED.
Suerte...
Subir
#99 por Rant Casey el 31/08/2014
Bueno, como hoy es domingo y no voy a poder comprar un footswitch, creo que voy a probar otra vez con el mío, a ver si el problema está en las conexiones...
Subir
#100 por Rant Casey el 31/08/2014
Bueno, he conectado otra vez el circuito al footswitch y estoy como antes... Ahora mismo lo unico que tengo son interruptores on/off de tres patas...
Subir
#101 por LANDA el 31/08/2014
Ok, será mañana que lo cambies. Suerte..
Subir
#102 por Rant Casey el 01/09/2014

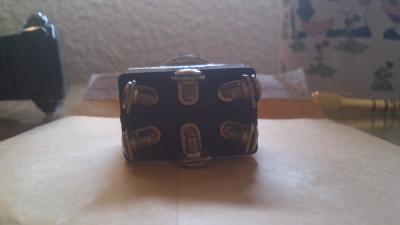

Buenos días, Landa. El de 9 patas no he podido conseguirlo. Para probar he comprado uno de 6 patas. A ver si puedes guiarme un poco para la instalación. No quiero equivocarme en la orientación o en cualquier otra cosa. Este es el que he comprado; espero que sirva:
Archivos adjuntos:
BBCode:
BBCode:
Subir
#103 por LANDA el 01/09/2014

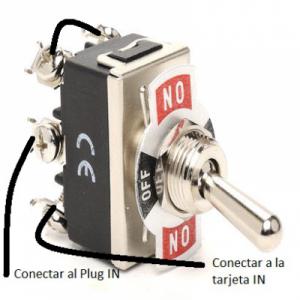

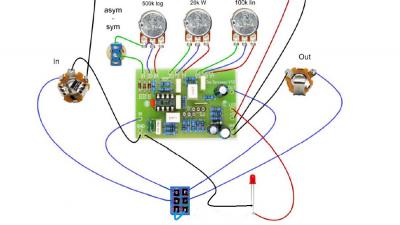

Ok, para que no tengas dudas ( haces bien en preguntar), te mando dos fotos guía.
El LED se encenderá siempre, no lo controlará el footswich.
Archivos adjuntos:
Conectar swich 1.jpg
BBCode:
Conectar swich 2.jpg
BBCode:
Subir
#104 por Rant Casey el 01/09/2014
Gracias por las fotos! Ya he probado con el nuevo interruptor y ocurre exactamente igual que con el footswitch :preocupado: , así que imagino que el problema no es de ahí...
Subir
#105 por LANDA el 01/09/2014

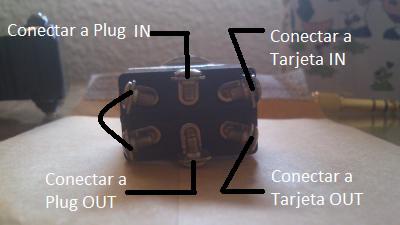

Hombre.., casi no puedo creer lo que me dices. Te mando otra foto guía para que confirmes las conexiones.
Archivos adjuntos:
Conectar 3.jpg
BBCode:
Subir
#106 por Rant Casey el 01/09/2014
Así es como lo tengo conectado :/
Será que tengo mal soldada alguna conexión? para el interruptor he usado los tornillitos que vienen con él para conectar los cables. Es preferible que suelde? Cuando conecto la guitarra el LED se enciende en las dos posiciones. Osea, que está siempre encendido.
Subir
#107 por LANDA el 01/09/2014
Ok, lo del LED está bien. Como el interruptor es de 6 patas, esta es la consecuencia. Despues hablamos del LED.
Para no volvernos locos lucas, te voy a mandar un conexionado nuevo y más simple, para reducir la posibilidad de fallas.
Dame unos minutos para mandarte fotos...
Subir
#108 por LANDA el 01/09/2014

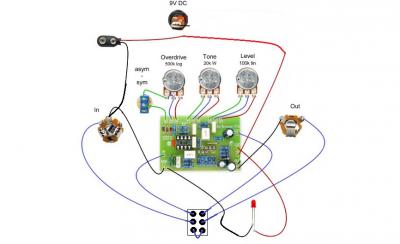

Ok, conecta los cables como en este nuevo circuito, si te falla lo reduciremos más hasta que no falle.

El LED y el circuito estarán siempre prendidos, por lo que no dejes la pila enchufada. Suerte...
Archivos adjuntos:
Conexion final 1.jpg
BBCode:
Subir
