problema con led en pedal de fuzz

#1 por hector el 09/02/2015
saludos


encontre un plano para fabricar un pedal fuzz

todo perfecto, lo monte y funciona perfectamente, pero no venían instrucciones para la conexión del led indicador de on/off

me gustaría saber como hacerlo, he probado mil combinaciones y no consigo dar con ello
Archivos adjuntos:

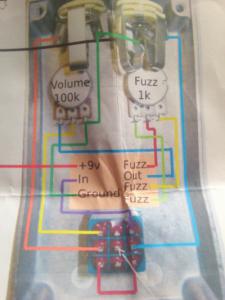

2015-02-09 14.01.36.jpg
BBCode:
Subir
#2 por Murdock el 09/02/2015
Hola.
Ante todo, bienvenido al foro Hector.

Aunque la foto se ve mal, si el pedal te funciona correctamente lo que quieres hacer,
se realiza con 2 de los 3 pines de enmedio del 3PDT.
De enmedio, solamente porque son los que has dejado libres, podría haber sido cualquier otra fila libre de arriba a abajo,
no porque los de enmedio tengan nada de especial.

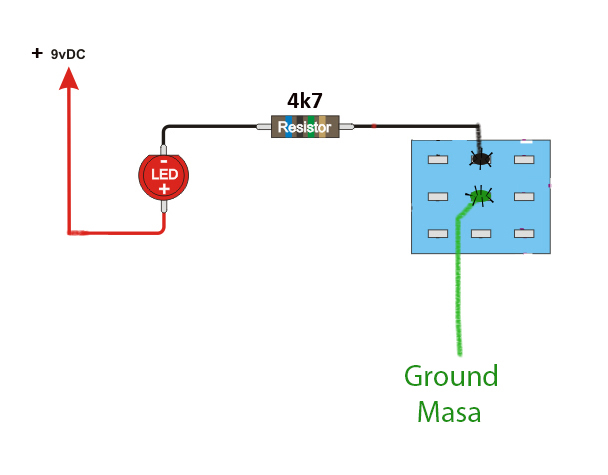

Se cablearía así.


La resistencia puede ser cualquier valor entre por ejemplo 1k a 4k7 (1000 a 4700 ohmios) y 1/4 de watio.
A menor valor, más brillo del Led,, más consumo y menos vida de pila... si es que va con pila y no con alimentador.
Se puede poner R de 4k7 y un Led de alto brillo.
El +9V y la masa, los cojes de la placa del circuito. Así sabes cuando hay tensión en ella.

El funcionamiento es simple:
Todos los contactos arriba, hay "Fuzz" y los dos pines esos del led están cerrados y enciende.
Todos los contactos abajo hay "True o hard Bypass", la entrada-salida están unidas y el circuito del Led abierto y por tanto apagado.

:unabirra:
Subir
1
#3 por hector el 09/02/2015
oooooo muchas gracias, ahora me pongo con ello y t digo algo


:yahoo:
