Problema con circuito de stratocaster

Fede
#1 por Fede el 20/07/2016
Hola gente!
Tengo una stratocaster genérica(field) la cual de un dia para otro dejo de andar la llave de 5 posiciones. Fui a comprar una nueva y ya que estaba quería hacerle la modificación de sacarle los tonos(nunca los utilizo) y quedar solo con el volumen. Asique compre un potenciómetros Alpha y la llave nueva. Estuve fijándome en los diagramas de seymor Duncan :
https://docs.google.com/gview?embedded=true&url=http%3A%2F%2Fwww.seymourduncan.com%2Fwp-content%2Fuploads%2F2016%2F05%2F3S_5W_1V_1T.pdf
Pero resulta que la llave que compre yo, al ser genérica, no tiene la misma "forma" que una original, y lo mismo me pasa con los micrófonos cerámicos que tengo, en vez de tener dos cables tienen uno solo. Entonces me pierdo un poco, necesitaría que alguien me ayude que cables van conectados a cada agujerito y de ahí cual sale para la terminal del potenciómetro.
La llave que compre es esta:
http://mla-d1-p.mlstatic.com/llave-de-stratocaster-5-posiciones-985801-MLA20401892273_092015-F.jpg?square=false
Y una "original":
http://mla-d1-p.mlstatic.com/dimarzio-ep1104-llave-selectora-5-posiciones-stratocaster-390401-MLA20322988151_062015-F.jpg?square=false
Muchas gracias por el espacio, y perdón si no soy muy descriptivo, pasa que no tengo un vocabulario muy técnico todavía jaja.

Saludos
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
despista2
#2 por despista2 el 20/07/2016

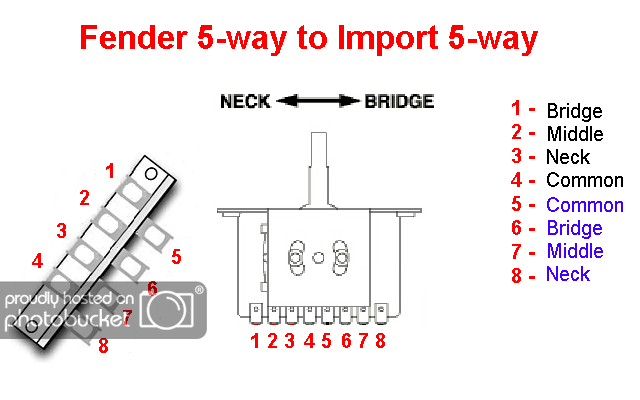

Aquí tienes la correspondencia de pines entre un conmutador tipo Fender y el que has comprado.

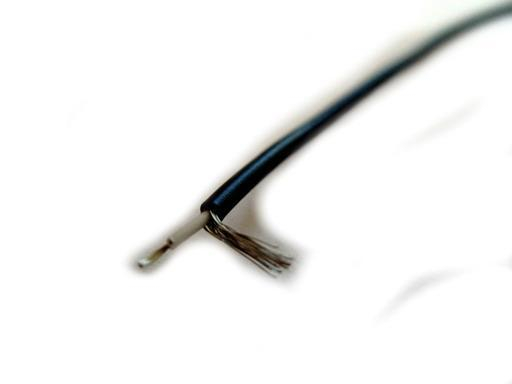

Tus pickups no pueden tener un sólo cable... En todo caso pueden tener un cable apantallado como éste:
En ese caso, el conductor interior de cada cable va al conmutador de pastillas, como los cables blancos del esquema; y la malla exterior de cada cable va a masa, como los cables negros del esquema.
Subir
Fede
#3 por Fede el 20/07/2016
Gracias por la pronta respuesta, los cables que tengo son los apantallados, tenes razón.
Pregunta: Que seria el common? Y cual de esos cables va al potenciómetro de volumen?
Gracias
Subir
despista2
#4 por despista2 el 20/07/2016
El común es precisamente el cable que va al potenciómetro de volumen. En éste caso no es necesario que conectes el 4 y el 5 juntos; El 1 iría al pickup de puente, el 2 al central, el 3 al de mástil, y el 4 al potenciómetro de volumen.
Subir
Fede
#5 por Fede el 20/07/2016
Muchas gracias por tu ayuda! Ya pude solucionarlo!
Saludos
Subir
