Primer proyecto: Flying V de nogal

#13 por marras el 01/03/2010
siento haber tardado en seguir con el proyecto, pero voy haciendo cosillas cuando saco tiempo:oops:

y bueno, no he avanzado casi nada, pero ahí va lo que he hecho..

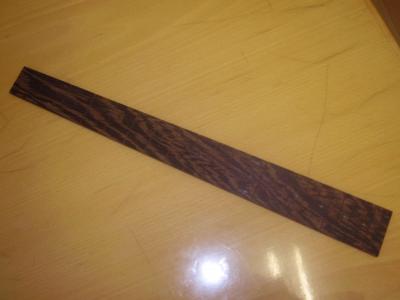

ya he cortado el diapasón:
attachment.php?attachmentid=12412&d=1267455133

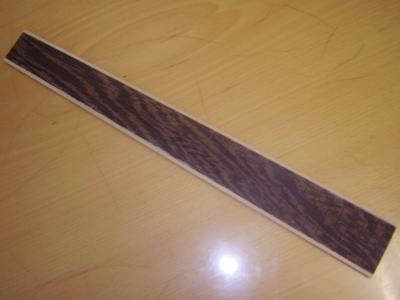

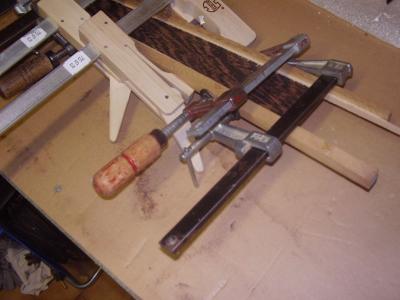

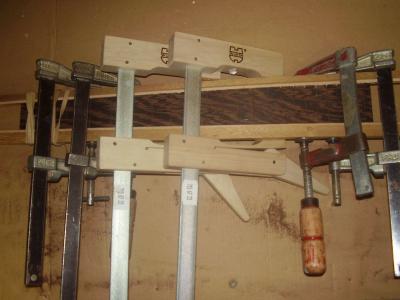

y bueno, decidí ponerle unos bindings, que creo que le dará un toque mas elegante
attachment.php?attachmentid=12413&d=1267455299

attachment.php?attachmentid=12414&d=1267455323

attachment.php?attachmentid=12416&d=1267455387

attachment.php?attachmentid=12417&d=1267455403

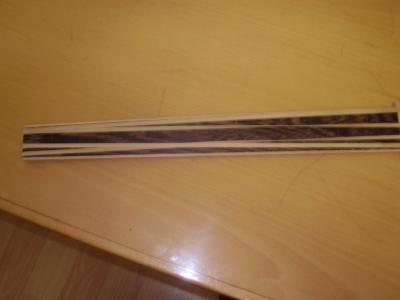

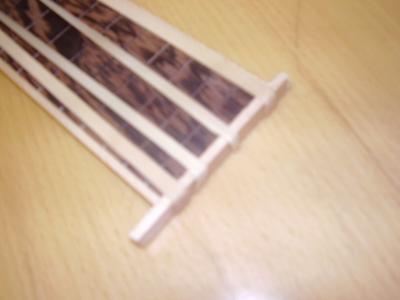

y la última parte que he dejado encolando
attachment.php?attachmentid=12418&d=1267455416

attachment.php?attachmentid=12419&d=1267455426
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

http://www.guitarristas.info/foro/signaturepics/sigpic39988_1.gif

Subir
#14 por marras el 04/04/2010
Lo tenía todo esto un poco olvidado últimamente, más bien por el tiempo, pero ahora con esto de las vacaciones me he puesto a hacer algo y poco a poco sigo abanzando :D

y he estado haciendo el mástil

aquí el tablón de nogal, que más tarde sera el mástil:

cortado con la inclinación y apunto de estar pegado.. no tengo fotos de como lo encolé, pero tampoco tiene ningun misterio :p


y esto es la ranura para el alma, que al ser un alma simple (una barilla con un tope y una tuerca), tiene en los estremos una profundidad de 9mm y en el centro de 12mm, así al girar la tuerca el alma, se torcera para donde nosotros queremos :) , ya le he puesto la tapa para el alma y todo pero no tengo las fotos, mañana si eso las pongo.


http://www.guitarristas.info/foro/signaturepics/sigpic39988_1.gif

Subir
#15 por olmost el 04/04/2010
Vaya, tiene una pinta chulísima, me tienes impaciente.

Suerte con el proyecto, pero seguro que sale de maravilla.

Mi grupo, Hyperboria
Facebook | Twitter | Youtube | Web

Subir
#16 por Zamarripa el 17/04/2010
Exclente mi hermano...yo tambien ando haciendo una flying v pero neckthru...pregunta como hiciste el alma de accion simple?

esq yo no concigo hacerlas...solo hago de doble accion:P

saludos compañero excelente voladora

Vamos...nadie te quiere!

Subir
#17 por marras el 18/04/2010
Zamarripa escribió:
Exclente mi hermano...yo tambien ando haciendo una flying v pero neckthru...pregunta como hiciste el alma de accion simple?

esq yo no concigo hacerlas...solo hago de doble accion:P

saludos compañero excelente voladora


yo lo pedí a una tienda, porque nunca había tenido un alma en mis manos, y es una cosa muy sencilla, es un barilla con rosca en una punta y en la otra punta un tope con forma de "T" y el tornillo que va enganchado a la rosca es algo asi, con el tope (el dibujito azul de la imagen, está hecha con el paint así que muy bueno no es:oops:) que es lo que hace que al apretar la tuerca puedas darle relieve al mástil. Y a la hora de ponerlo haces un canal que sea un poco mas profundo por el medio, pones el alma y para acabar una tapa para que el alma se quede con la forma del canal y al apretar pueda cojer la forma correcta ;)

suerto con tu proyecto compi:brindis:


http://www.guitarristas.info/foro/signaturepics/sigpic39988_1.gif

Subir
#18 por dadra el 18/04/2010
que bien pinta esto!!!:aplausos:

me sumo :ok:
Subir
#19 por peznegro el 19/04/2010
Esperamos mas fotos, esta quedando muy bien¡¡¡ Supongo que el acabado de pintura va a ser natural no? se vería de lujo así,, saludos ¡¡
Subir
#20 por Zamarripa el 19/04/2010
Marras escribió:
yo lo pedí a una tienda, porque nunca había tenido un alma en mis manos, y es una cosa muy sencilla, es un barilla con rosca en una punta y en la otra punta un tope con forma de "T" y el tornillo que va enganchado a la rosca es algo asi, con el tope (el dibujito azul de la imagen, está hecha con el paint así que muy bueno no es:oops:) que es lo que hace que al apretar la tuerca puedas darle relieve al mástil. Y a la hora de ponerlo haces un canal que sea un poco mas profundo por el medio, pones el alma y para acabar una tapa para que el alma se quede con la forma del canal y al apretar pueda cojer la forma correcta ;)


:rolleyes::rolleyes::rolleyes:
:cabezazos::cabezazos::cabezazos::shock::shock::shock::shock:

he de ser demasiado ignorante mano porq no entendi del todo:P jajajajajaja

tienes fotos de tu alma cuando la hiciste?

Vamos...nadie te quiere!

Subir
#21 por lugaca el 19/04/2010
Enhorabuena, Marras, esto tiene pinta de ir a terminar muyyy bien.
No dejes de poner más fotos del proceso, y de ir explicando, que nos viene bien a todos!
Un +1 te has llevao!

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#22 por marras el 19/04/2010
Zamarripa escribió:
:rolleyes::rolleyes::rolleyes:
:cabezazos::cabezazos::cabezazos::shock::shock::shock::shock:

he de ser demasiado ignorante mano porq no entendi del todo:P jajajajajaja

tienes fotos de tu alma cuando la hiciste?


La unica foto del alma que tengo, es la que sale ya en el mástil que está más arriba, ya lo siento :S estos días ademas ando bastante liado, pero para el miercoles te hago un dibujo para que lo entiendas bien ;)

Lugaca escribió:
Enhorabuena, Marras, esto tiene pinta de ir a terminar muyyy bien.
No dejes de poner más fotos del proceso, y de ir explicando, que nos viene bien a todos!
Un +1 te has llevao!


Pues muchas gracias! a ver si saco tiempo y sigo subiendo cosillas, que el mástil ya lo tengo cortado y todo, y por cierto yo si que tengo ganas de ver acabada la tuya :brindis:

http://www.guitarristas.info/foro/signaturepics/sigpic39988_1.gif

Subir
#23 por lugaca el 20/04/2010
Marras escribió:
Pues muchas gracias! a ver si saco tiempo y sigo subiendo cosillas, que el mástil ya lo tengo cortado y todo, y por cierto yo si que tengo ganas de ver acabada la tuya :brindis:


A la espera quedamos pues de esas fotos.
En cuanto a la mía, toca esperar a que cure el lacado, pero iré poniendo fotos de la electrónica, que ya he empezado a soldar...

Un saludo!

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#24 por superpower2 el 21/04/2010
esto si que mola, y no como el chapucero de la les paul
