Previo del Epiphone Valve Special, ayuda!

#1 por gretschdtp el 03/10/2010
Hola, llevo poco en el forum así que antes , un saludo a todos.

Tengo un Epi valve special, que estoy modificando poco a poco y la verdad es que cada día suena un poquito mejor.

Tengo una duda que mando a los técnicos y gurus de las valvulas a ver si alguien me lo aclara:

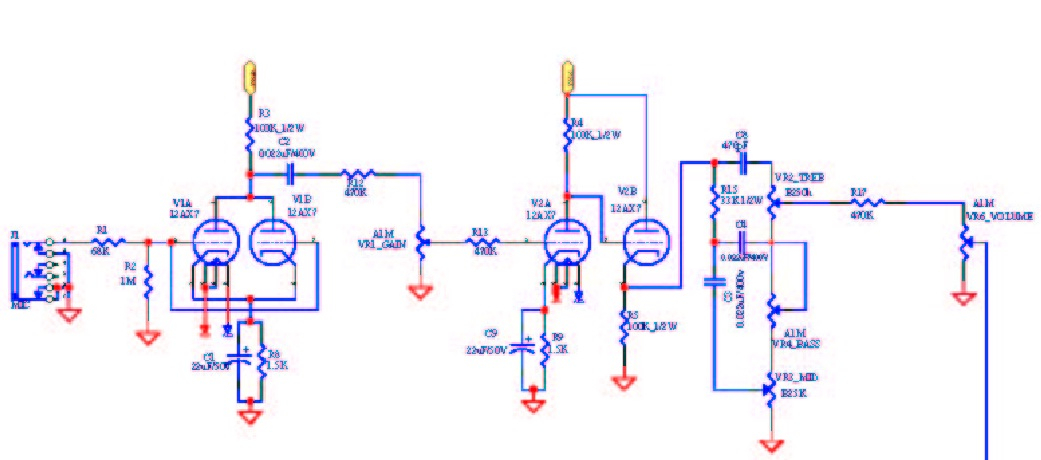

En el diagrama del valve special en la segunda valvula ECC82 y el segundo triodo, la señal sale por el catodo al circuito de tono, pero por que sale por el Catodo? no debería salir por el Anodo mejor ? y esto que supone en tonalidad,

Se podría modificar y hacer que saliera por el anodo la señal, ? cambiaría la tonalidad , ganancia etc ?

muchas gracias



Subir
#2 por MANUMIM el 03/10/2010
Eso es lo que se llama "cathode follower" (¿seguidor de cátodo en español?) Tiene la ventaja de que aunque no amplifica voltaje (la ganancia es menor o igual a uno) la impedancia de salida es baja por lo que la señal no se ve afectada facilemente por la carga de la siguiente etapa. En ese esquema se usa antes de la EQ por ese mismo motivo.

Un saludo,
Manu
Subir
#3 por OSKARBI el 03/11/2012
Estoy modificando un valve special y necesito el circuito electrico
?puedes pasarmelo?
gracias
salud.
