Pregunta sobre impedancia. Fotos

#1 por Tanthalas el 14/01/2016
¿Como debo conectar mi ampli combo Blackheart 15W a una pantalla 4x12 Marshall 1960 A?

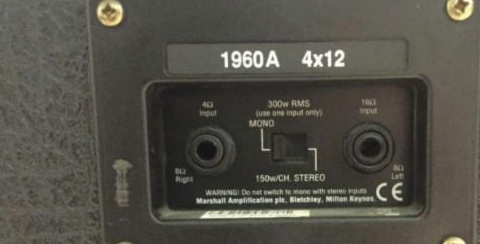

Pantalla Marshall 1960A

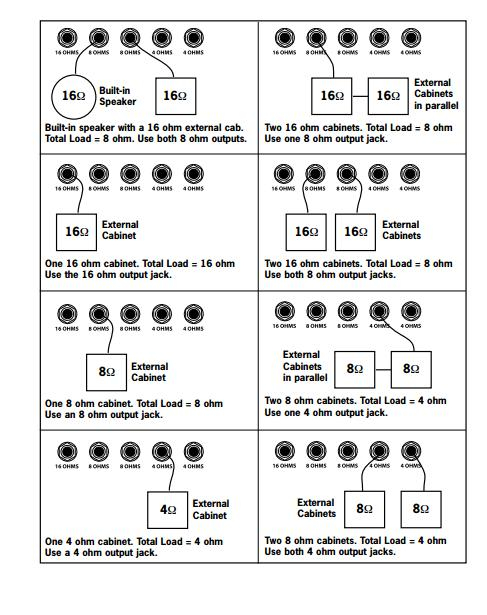

Instrucciones de mi ampli combo Blackheart 15W
index.php?controller=forum&action=view_attachment&attachment_id=79775

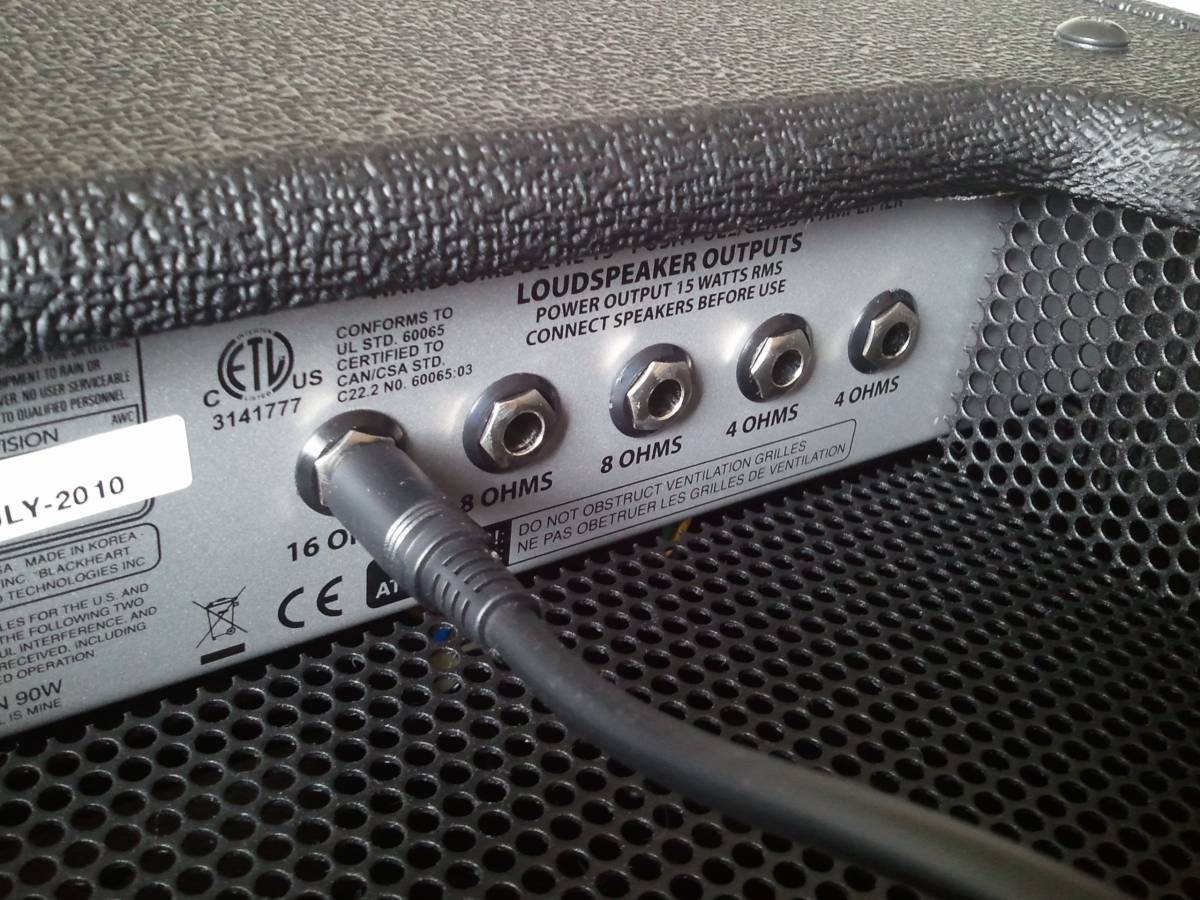

Así son las entradas de mi ampli, su cono es de 16 ohm.



Esta es una gran respuesta que me dio un forero.

Tu amplificador tiene tres salidas: 4Ω, 8Ω y 16Ω, y en las salidas de 4 y 8Ω tiene dos jacks en paralelo en cada una. El altavoz interno es de 16Ω, así que tiene que ir conectado en la salida de 16Ω. Si quieres conectarle una pantalla externa y dejar de usar el altavoz interno, tendrías que desconectar éste y conectar la pantalla en la salida que corresponda a su impedancia (viñetas 3, 5 y 7). Si quieres conectar una pantalla y mantener el altavoz interno, la pantalla debe ser de la misma impedancia que el altavoz (16Ω) y conectarla en paralelo con éste. Al conectar altavoces en paralelo, la impedancia resultante es el inverso de la suma de los inversos (1/Zt = 1/Z1 + 1/Z2 + 1/Z3 +....... + 1/Zn), que en el caso de dos altavoces de la misma impedancia, da como resultado la mitad de la impedancia de uno de ellos. Como tienes un altavoz de 16Ω y una pantalla de 16Ω, el resultado son 8Ω; y como tienes dos jacks en paralelo conectados a la salida de 8Ω, sólo tendrías que conectar ambos, altavoz interno y pantalla, a estos dos jacks (viñeta 1). Si no quieres usar el altavoz interno y quieres conectar dos pantallas, estas tendrían que ser de la misma impedancia (8 ó 16Ω, no de 4Ω porque darían como resultado 2Ω y tu amplificador no tiene salida de esta impedancia) y hay que conectarlas en paralelo a la salida de la impedancia resultante, ya sea conectando cada una a un jack de esa salida (viñetas 4 y 8), o bien conectando la primera pantalla a un jack de la impedancia resultante, y la segunda pantalla a la salida en paralelo de la primera (viñetas 2 y 6)

Como nunca lo he hecho temo meter la pata, si me pudieses dar la solución lo agradecería eternamente.
