Poner conmutador en vez de Pote Push Pull

Baneado
#1 por comport el 04/02/2012
Saludos a todos. Espero que me puedan orientar un poco en este aspecto.

Con la intencion de mejorar la electronica de mi les paul compre nuevos potenciometros de 500k y pastillas 490r y 498t .

Bueno mi sorpresa fue ke al abrir el paquete de la 490r vi ke tenia 5 hilos y no dos como creia al comrparla. Bueno tenia pensado dejarla como humbucker fija (como explica un diagrama de la pagina Seymour Duncan que seguro ke muchos conocen) pero analizando mejor al situacion decidí explotar al maximo mi pastilla y darle opcion de singhle coil o doble.

El problema es ke no quiero volver a comprar potenciometros push pull por ke ya bastante me salieron los ke adquirí y pense en intarar un conmutador sencillo como los de cambio de puente a mastil o las dos.

Mi conmutador tiene tres patitas aparte de la de masa. entonces analizando estos dos diagramas:

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_2v_2t_3w_ssp
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_2v_2t_3w

supongo que en la pata central del conmutador debe estar el hilo negro ( el hot creo que se llama ) y el rojo y blanco a ambos lados.

Mi problema es ke no estoy seguro, no kiero hacerle un aujero a la guitarra para ke despues no me funcione y lo mas importante. No se si hay una normalizacion de colores para este tipo de electronica ( por ke eso es para una conexion seymour y mis pastillas son gibson. )

En conclusion mis preguntas son dos:

a) Se respeta el color en ambas "Casas"
b) La conexion que describí puede funcionar o es disparatado poner un conmutador simple de esa formas ?
Subir
#2 por ebl1960 el 04/02/2012
Hola Comport, en mi opinion evitaria hacer agujeros nuevos y pondria los pull push, pero bueno, cada uno es dueño de sus decisiones. Sobre los colores de los hilos de las pastillas, cada marca tiene los suyos.
Te adjunto los color-codes de S.D y Gibson y un esquema que he encontrado con conmutadores, por si te vale de algo.
Archivos adjuntos:

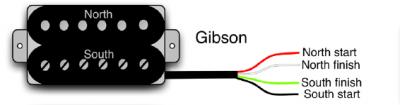

color code gibson.jpg
BBCode:
color code SD.jpg
BBCode:

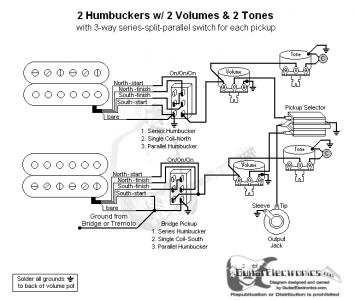

2hum 2v 2t 3way ser-spl-par.jpg
BBCode:
Subir
Baneado
#3 por comport el 04/02/2012
muchisisimas gracias. Entre eso y buscar un poquillo mas descubri como hacerlo con esto:

http://www.gibson.com/Files/Downloads/PDFs/Diagrams/PUPwiring.pdf

Lo dejo pro aki por si algunos estan tambien interesados enlo mismo. (lo que a mi me interesaba esta en la pag 3)

Saludos.

Ya les contare si suena o no suena :D
Subir
