PHASER 45" -DIY ( casero)

  • 1
#1 por finster el 28/01/2013
bueno despues de terminar mi GUV`NOR con todo y cajita estilo BOSS http://www.guitarristas.info/foros/guvnor-caja-estilo-boss/205788
ahora me construí un PHASER 45 de la pagina tonepad, la verdad me satisfase mucho ya k el proyecto ya k me dio buenos resultados
Archivos adjuntos:
BBCode:
Subir
#2 por finster el 28/01/2013

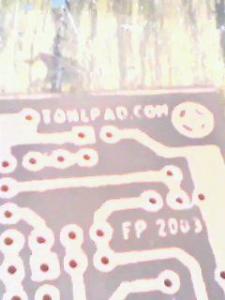

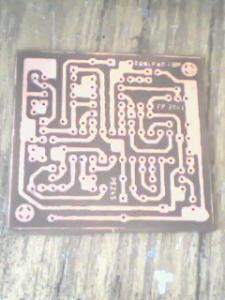

realice al pcb con el metodo del planchado (la impresion lo hice con una impresora laser en papel couche k es un muy buena para este trabajo)
Archivos adjuntos:
BBCode:
BBCode:
Subir
#3 por finster el 28/01/2013

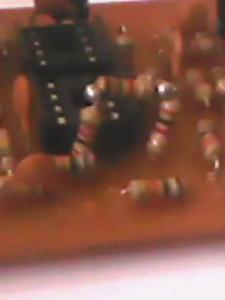

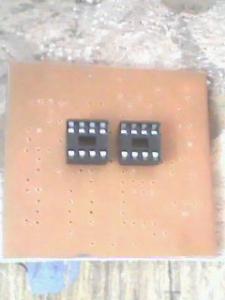

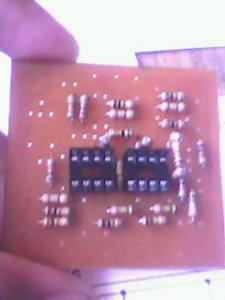

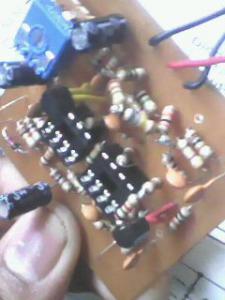

luego coloke los soketcs para los TL072 y luego las resistencias, no puede conseguir las resistencias de 7.5k y 3.9M Ohm
asi k puse varias en serie para llegar al valor pedido
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#4 por finster el 28/01/2013

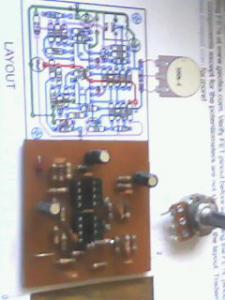

aca una comparacion del layour y el pcb en proseso
Archivos adjuntos:
BBCode:
Subir
#5 por finster el 28/01/2013

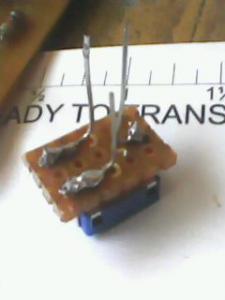

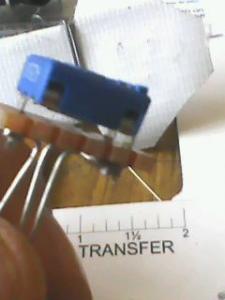

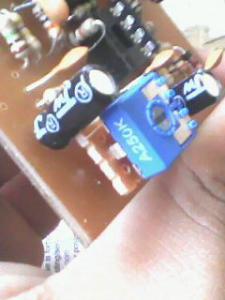

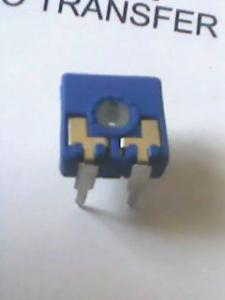

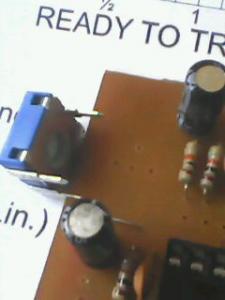

luego me vi con un gran problema el trimer k compre no entrava en los huecos de la pcb .
asi k me di en la obligacion de hacer un pcb donde poner el trimer, al pcb le puse unas patitas con los sobrantes de resistencias k corte
entro perfectamente en la plakita y kedo con muy buena pinta!
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#6 por finster el 28/01/2013

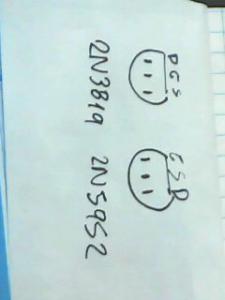

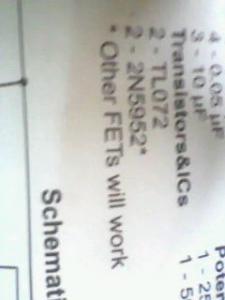

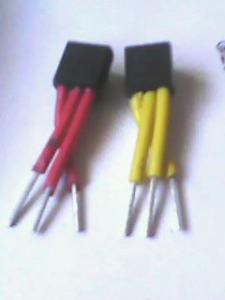

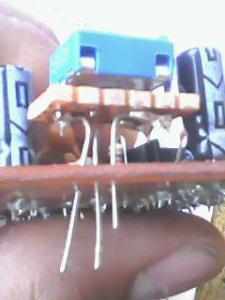

2 problema los transistores fet k pide el pedal no conseguí pero decia k era reemplasable por otros fet`s asi k los reemplase por los 2N3819
pero el orden de los pines es muy diferente nisikiera poniendolso al reves se solucionaba asi k me ingenie una solucion le puse cauchitos k saque de cable de internet .
y le ordene las patas sin riesgo a k haga corto !
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#7 por finster el 28/01/2013
aca algunos de las cosas con la k complete el pedal :

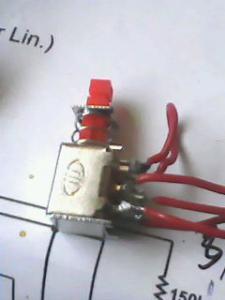

este interruptor 2pdt es comun lo use en mi guvnor en caja estilo boss pero para este efecto toy pensando en hacer un caja normal con un sistema de swicheo electronico con los IC CD4011 y CD4053 donde se usa un pulsador, este interruptor solo lo puse para provar el pedal
Archivos adjuntos:
BBCode:
Subir
#8 por finster el 28/01/2013

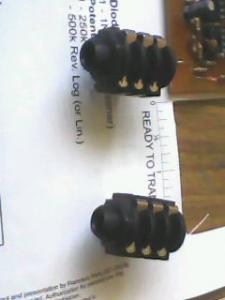

y para los jacks use estos comunes en PERU!
Archivos adjuntos:
BBCode:
Subir
#9 por finster el 28/01/2013

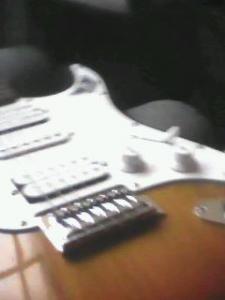

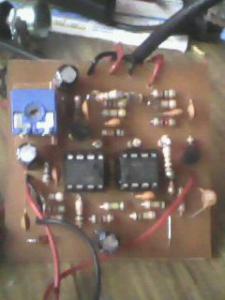

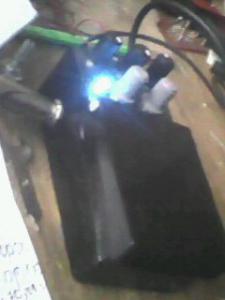

aca lo toy provando con mi guvnor antes del phaser 45 y suena muy bien! : lo porve con mi guitarra stratocaster de pastillas dobles, utile el mic del puente
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#10 por finster el 28/01/2013
pronto subire la construccion del true by pass con el CD4011 y el CD4053, junto con la construccion de la caja !
Subir
#11 por benderxx el 19/02/2013
Hola,
pues entonces me confirmar que el proyecto en tonepad esta muy bien hecho?
conosces algun sito internet donde pueda comprar material para fabriacarme algun pedal?
gracias
Subir
#12 por finster el 19/02/2013
si esta bien hecho el circuito es muy básico pero procura comprar los transistores fet k pide porke reemplarlos no es una muy buena solucion no funciona igual.
no conosco ningun sito de internet, yo compro las piesas en tiendas de electronica .
suerte!
